Jaguar XJ (X350). Manual - part 1420

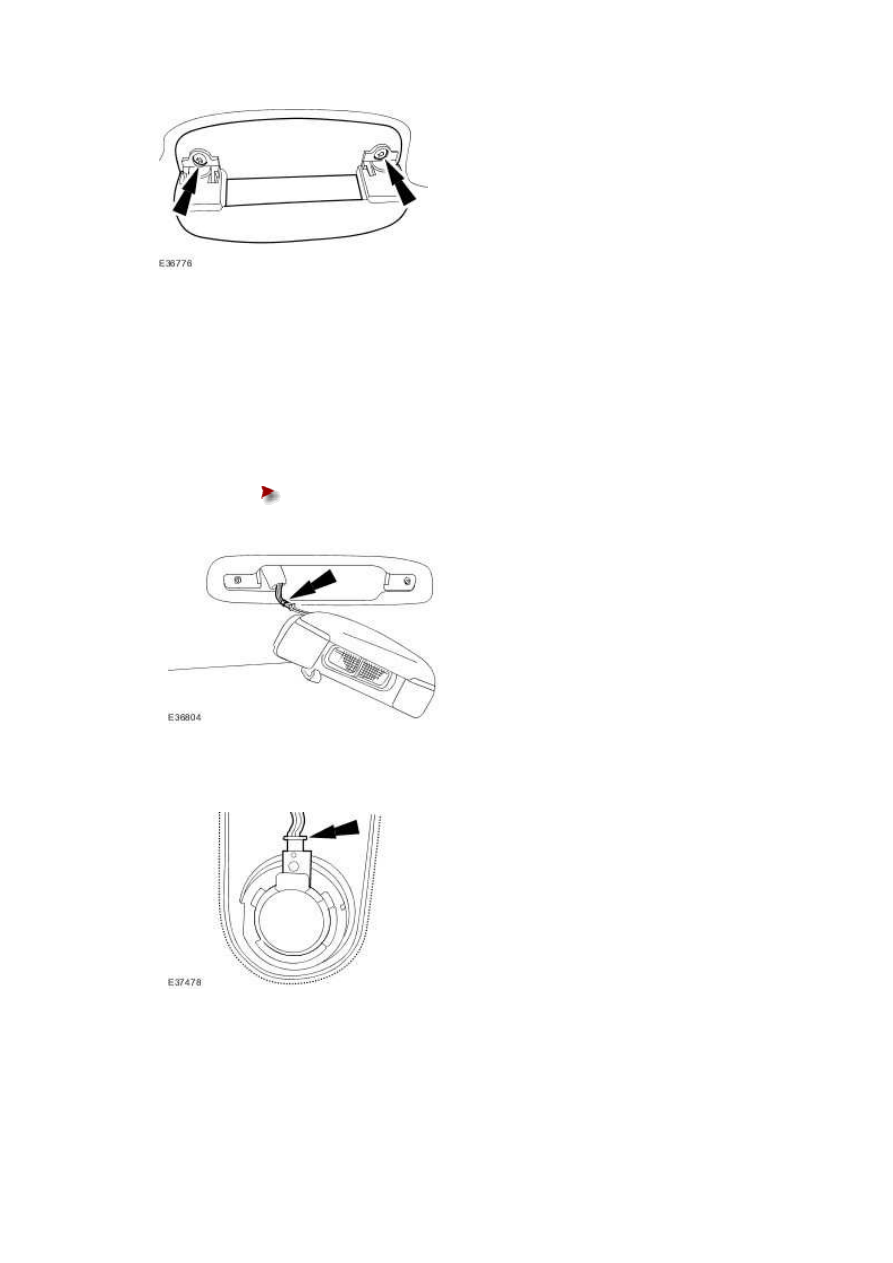

10 . NOTE:





Right-hand shown, left-hand similar.



Remove the rear occupant assist handle.





Disconnect the electrical connector.

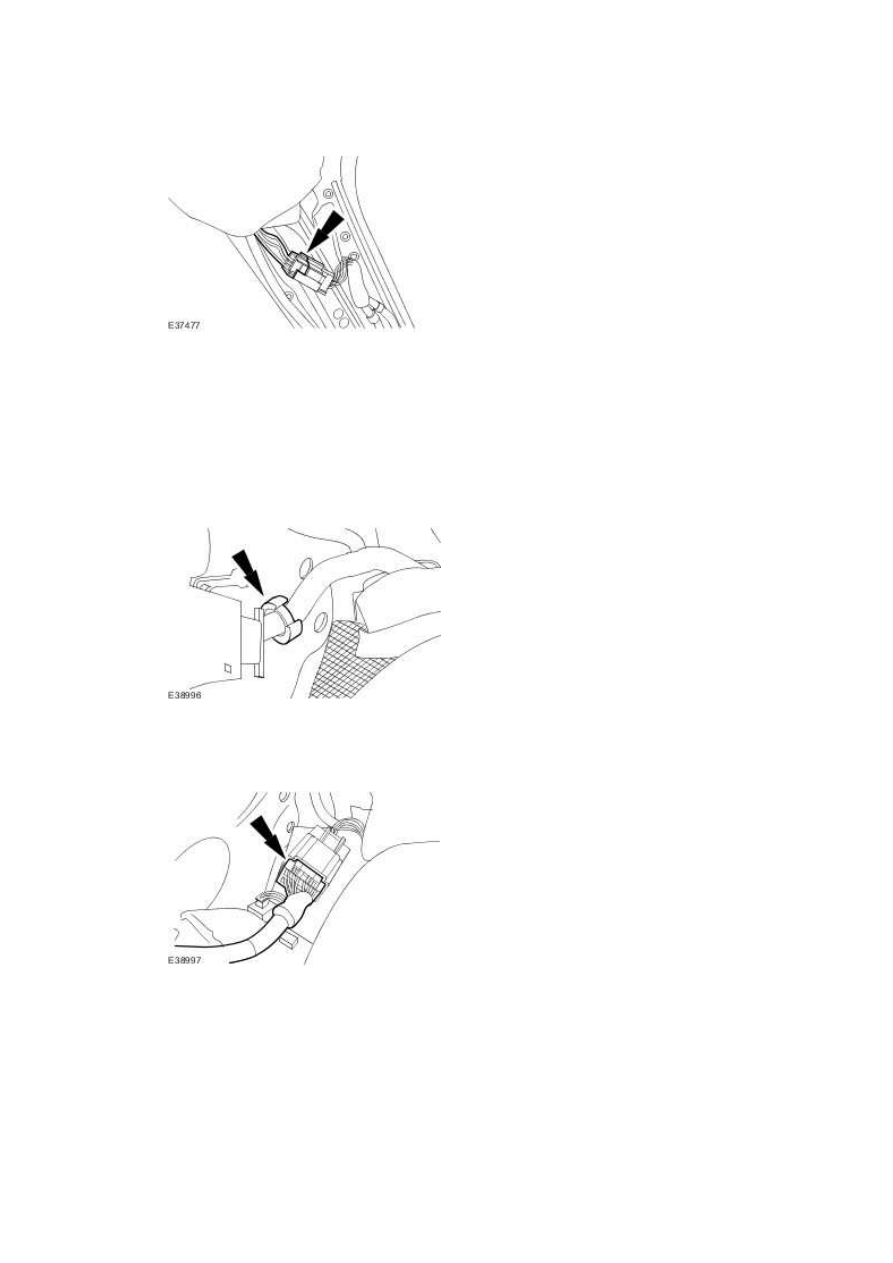

11 . Disconnect the rain sensor electrical connector.







12 . NOTE:





Left-hand shown, right-hand similar.



Disconnect the headlining wiring harness front electrical connector.







13 . NOTE:





Left-hand shown, right-hand similar.



Detach the cabin harness.







14 . Disconnect the cabin harness electrical connector.

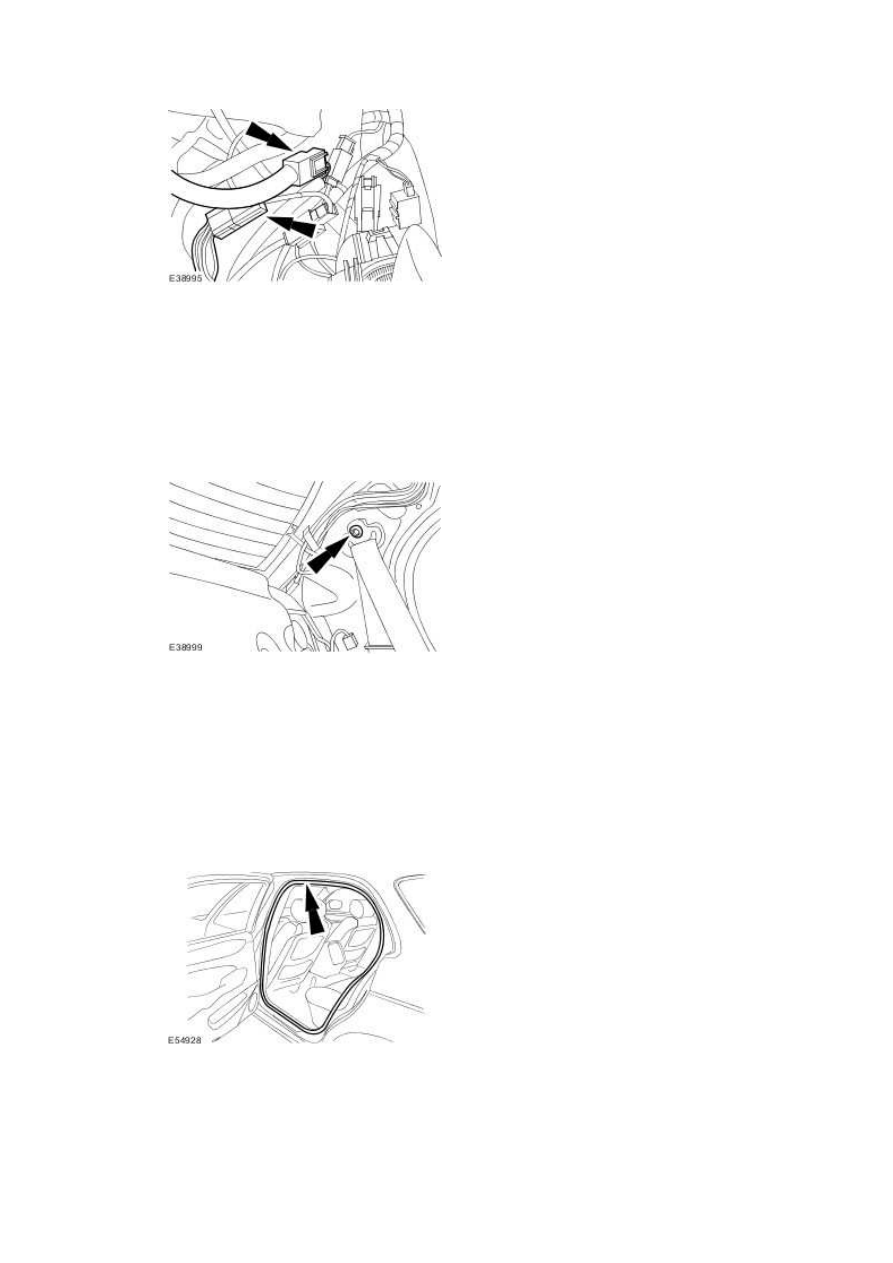

15 . Disconnect the electrical connectors.

www.







16 . NOTE:





Left-hand shown, right-hand similar.



Detach the rear seat belt.





Long wheelbase



17 . Remove the rear scuff plate trim panel.

For additional information, refer to Scuff Plate Trim Panel (76.13.81)





18 . Remove the left-hand rear door aperture seal.







19 . Remove the front seat.

For additional information, refer to Front Seat (76.70.01)



All vehicles

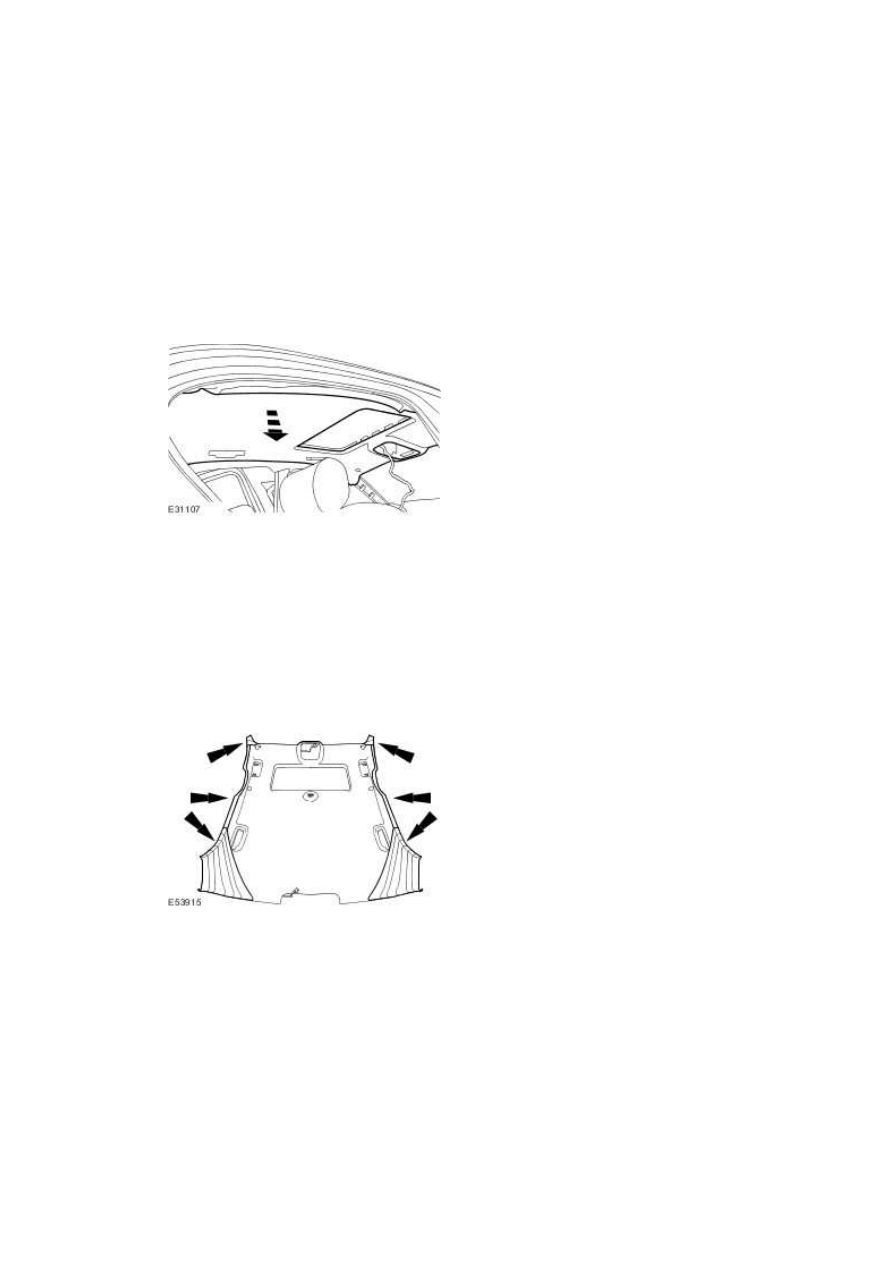

20 . NOTE:





Remove and discard the five black securing clips in the roof opening panel cassette.



Detach the headliner.





Long wheelbase



21 . NOTE:





Headliner shown removed for clarity.



Using a suitable adhesive tape, protect all of the corners and both sides of the headliner.







22 . Remove the headliner through the left-hand rear door aperture.
