Jaguar XJ (X350). Manual - part 1415

Cowl Side Trim Panel (76.13.30)

Removal



1 . Remove the scuff plate trim panel.

For additional information, refer to Scuff Plate Trim Panel (76.13.81)





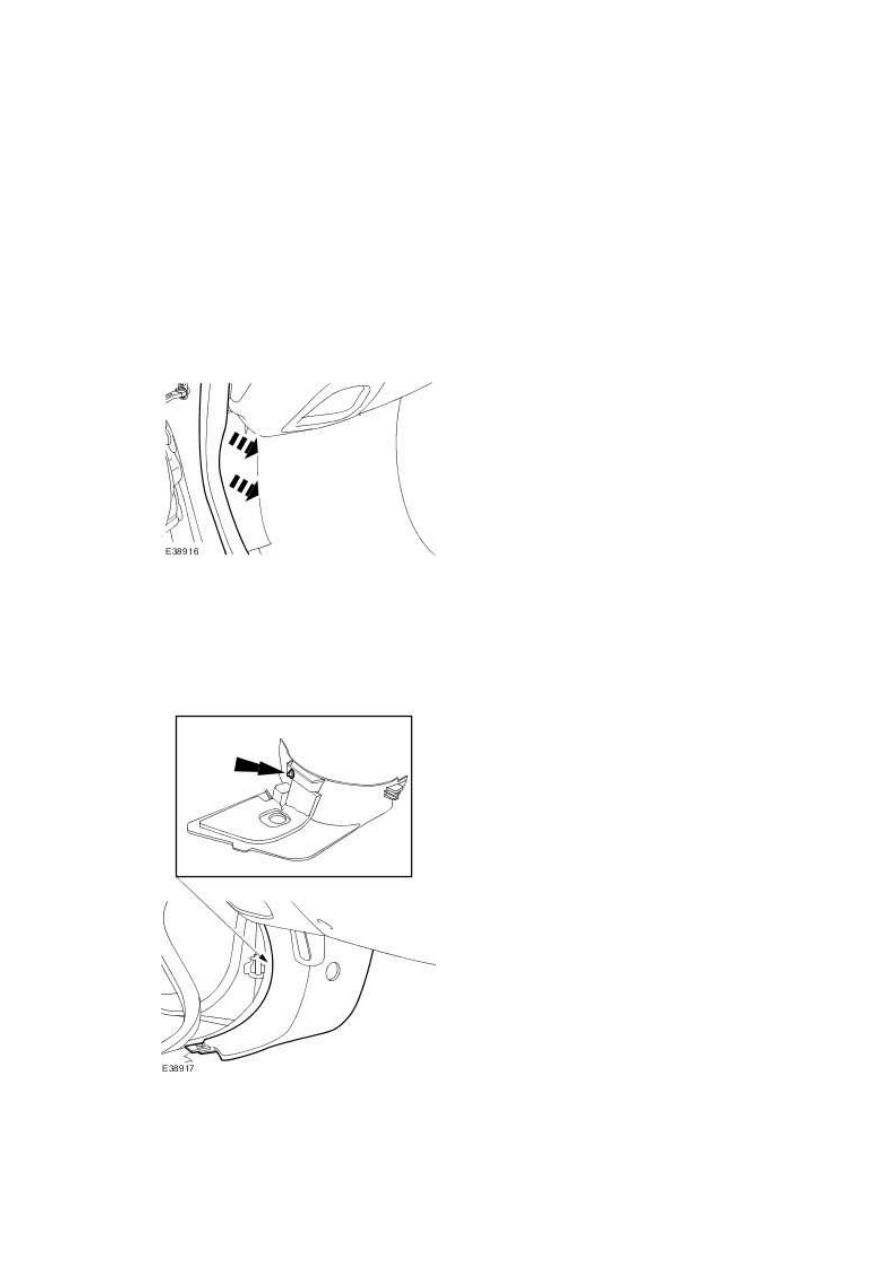

2 . NOTE:



Left-hand shown, right-hand similar.


Detach the door aperture weatherstrip.







3 . NOTE:



Left-hand shown, right-hand similar.


Remove the cowl side trim panel.






Installation



1 . To install reverse the removal procedure.







www.

C-Pillar Lower Trim Panel

Removal



1 . Remove the rear seat back rest. <<501-10>>





2 . Locally detach the door aperture weatherstrip.

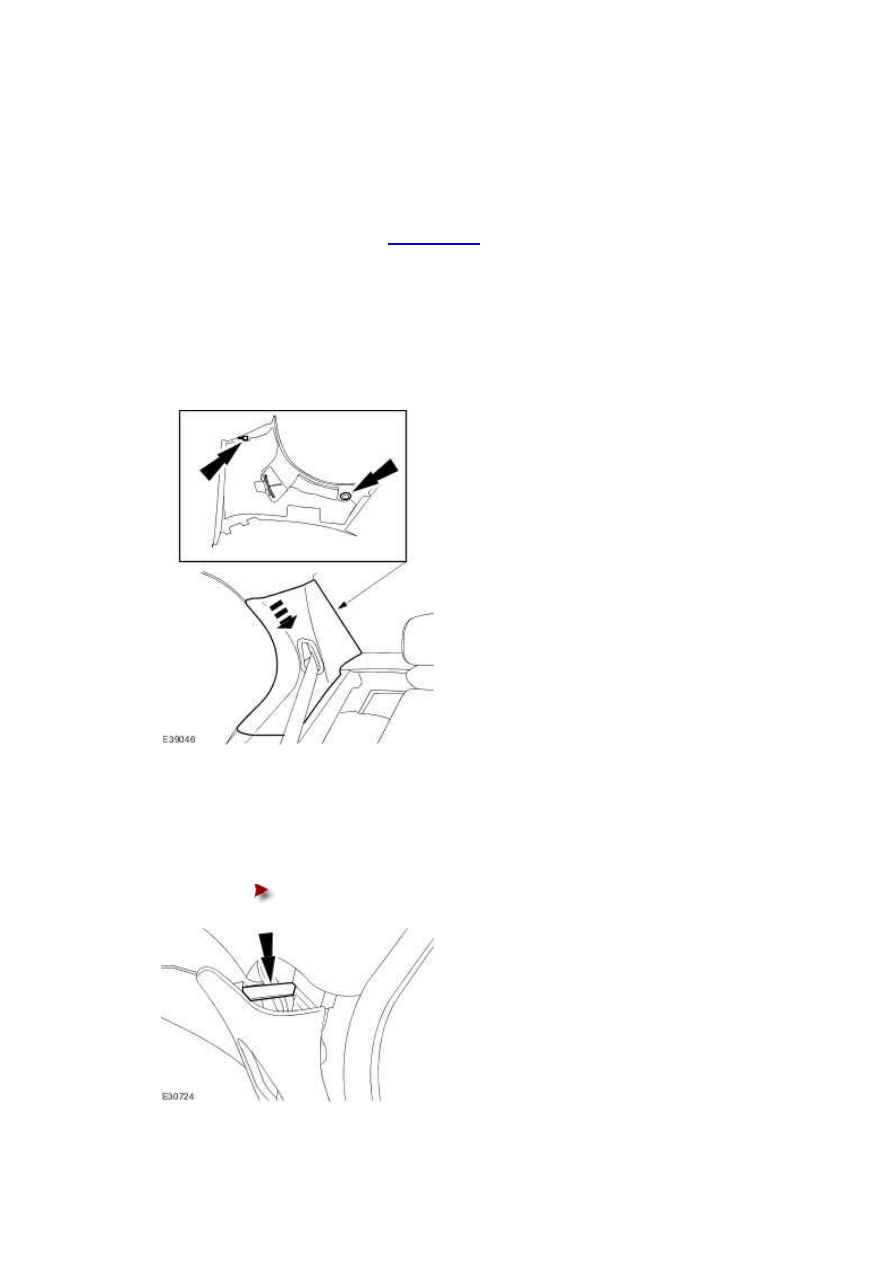

3 . NOTE:



Right-hand shown, left-hand similar.


Detach the upper C-pillar trim panel.







4 . NOTE:



Left-hand shown, right-hand similar.


Reposition the upper C-pillar trim panel.





Cut the upper C-pillar trim panel retaining strap.

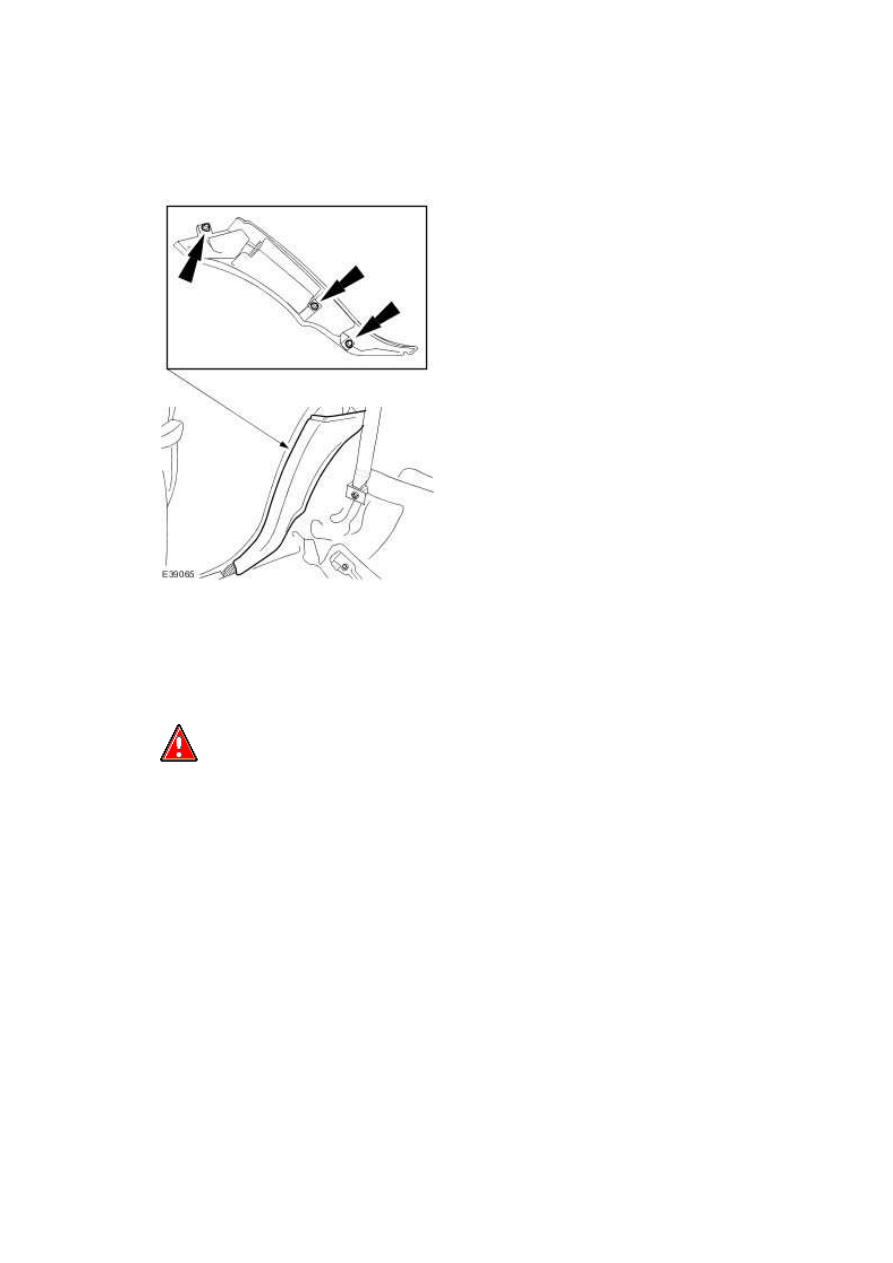

5 . NOTE:



Right-hand shown, left-hand similar.


Remove the lower C-pillar trim panel.






Installation



1
.

  WARNING: The retaining strap is a safety critical item and must be

replaced to prevent the trim detaching in the event of the side curtain airbag
deployment.


NOTE:



When installing the new retaining strap and rivet make sure the old clip has been
removed from the body before pressing the trim into place.


To install, reverse the removal procedure.
