Jaguar XJ (X350). Manual - part 141

Description and operation





Rear Drive Axle and Differential



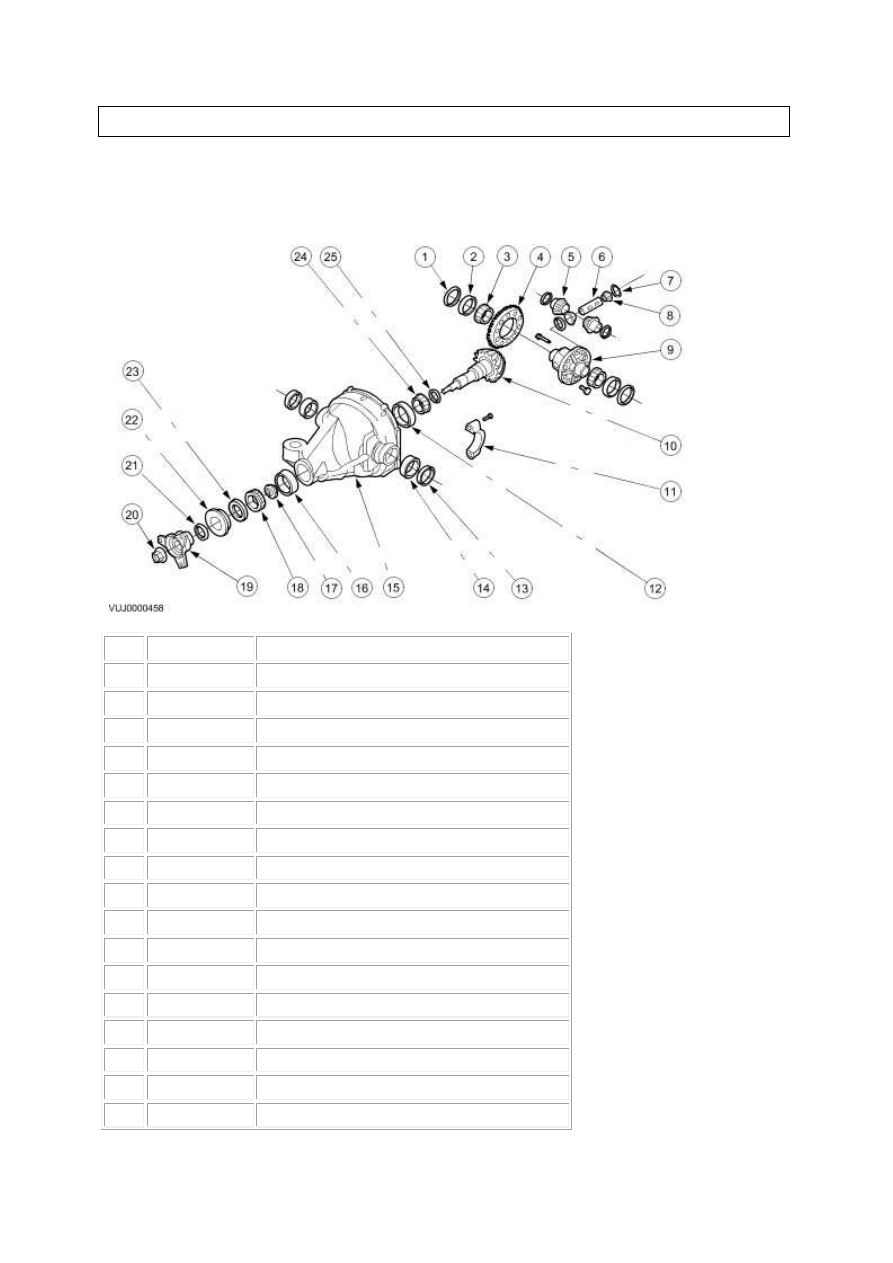

Item  Part Number

Description

1

 —

Differential bearing shim

2

 —

Differential bearing cup

3

 —

Differential bearing

4

 —

Ring gear

5

 —

Differential side gear

6

 —

Differential pinion shaft

7

 —

Differential pinion thrust washer

8

 —

Differential pinion gear

9

 —

Differential gear case

10

 —

Pinion

11

 —

Differential bearing cap

12

 —

Rear axle pinion bearing cup

13

 —

Output shaft oil seals

14

 —

Differential pilot bearing

15

 —

Differential housing

16

 —

Differential drive pinion cup

17

 —

Differential drive pinion collapsible spacer

18

 —

Pinion bearing

19

 —

Pinion flange

20

 —

Pinion nut

21

 —

Dust shield

22

 —

Rear axle drive pinion seal

23

 —

Rear axle pinion shaft oil slinger

24

 —

Pinion Bearing

25

 —

Drive pinion bearing adjustment shim


The rear axle drive pinion receives power from the engine through the transmission and
driveshaft. The drive pinion gear rotates the differential drive gear which is bolted to the
differential housing outer flange. Inside the differential housing, two differential pinion gears
are mounted on a differential shaft which is pinned to the differential housing. These
differential pinion gears are engaged with the differential side gears to which the halfshafts
are splined. As the differential gear turns, it rotates the halfshafts and rear wheels.

When it is necessary for one wheel and halfshaft to rotate faster than the other, the faster
turning differential side gear causes the differential pinion gears to roll on the slower turning
differential side gear. This allows differential action between the two halfshafts.





www.

Diagnosis and testing





Rear Drive Axle and Differential

For additional information, refer to

<<205-00>>







Removal and installation





Axle Assembly - Vehicles Without:
Differential Drain Plug (51.25.13)

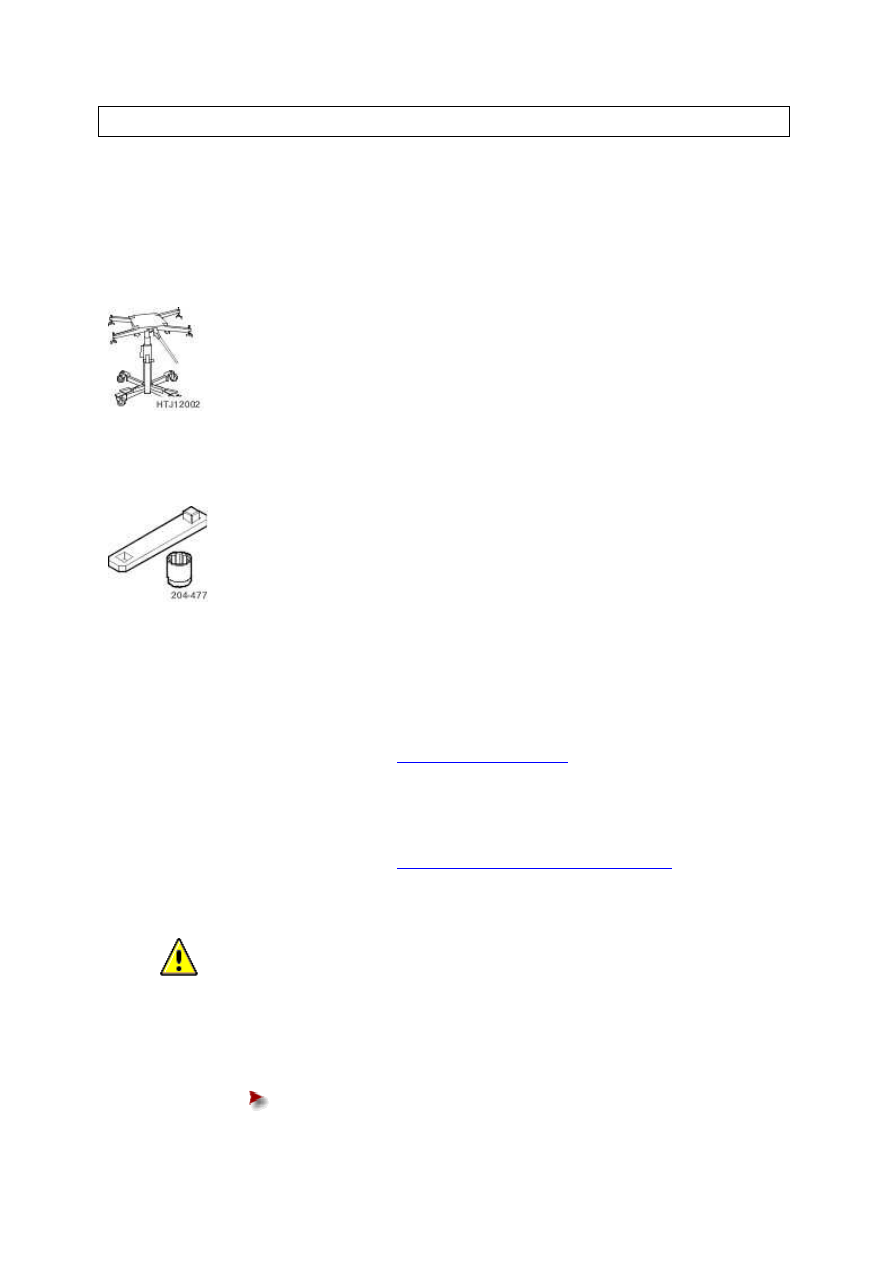

Special Service Tools





Powertrain Assembly Jack.

HTJ1200-2







Replacer - Mounting Bolts Final Drive To Subframe.

204-477

Removal



1 . Remove both halfshafts.

For additional information, refer to

Rear Halfshaft (47.10.13)







2 . Remove the exhaust system.

For additional information, refer to

Front Muffler - 3.0L/3.5L/4.2L (30.10.18)







3

.



  CAUTION: Under no circumstances must the flexible coupling (or its fixings) be

loosened or removed from the driveshaft.





Detach the driveshaft from the differential flange.





Mark the position of the driveshaft in relation to the differential flange.
