Jaguar XJ (X350). Manual - part 1408

Luggage Compartment Lid Alignment
(76.19.03)

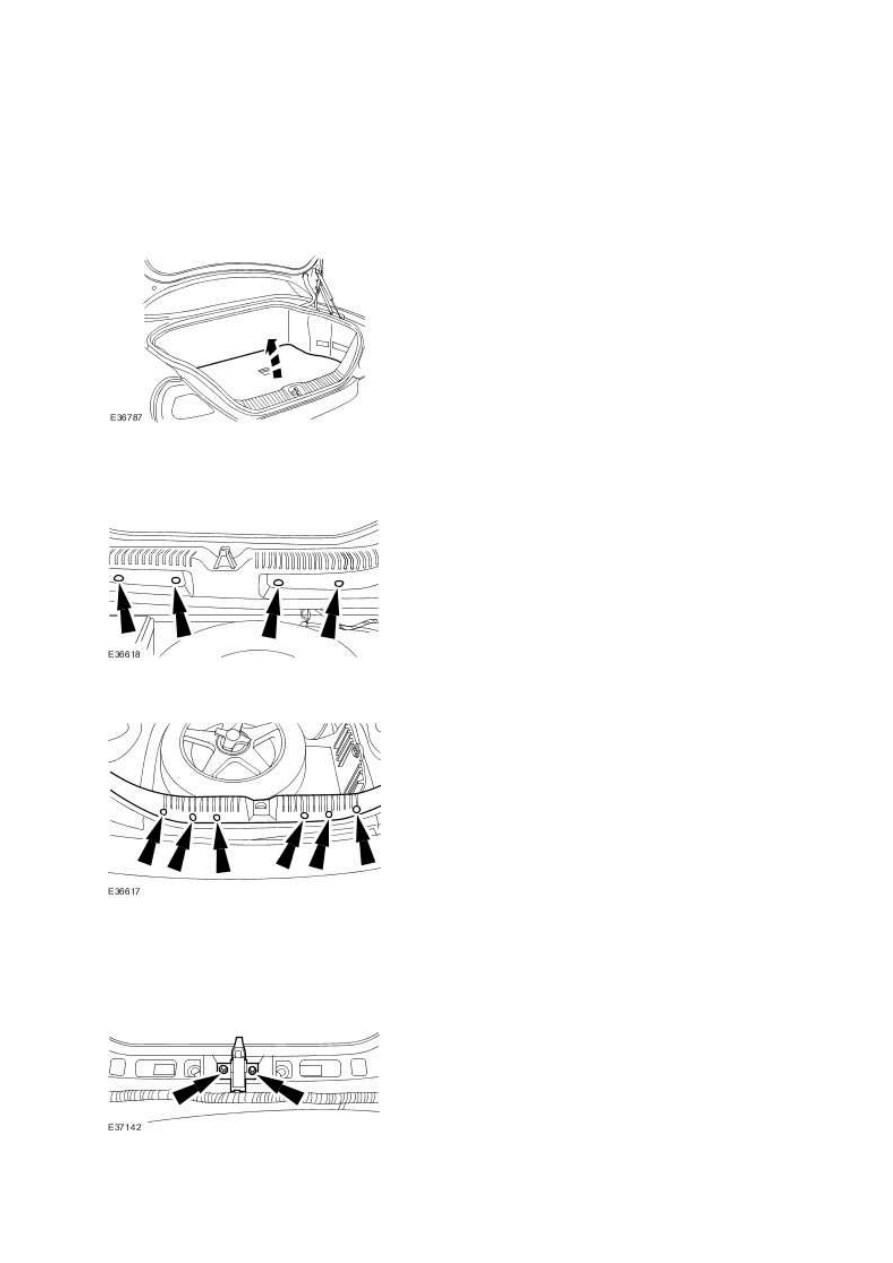

1.  Reposition the luggage compartment floor covering.





2.  Remove the luggage compartment trim panel lower retaining clips.





3.  Remove the luggage compartment trim panel.





4.  Remove the luggage compartment lid striker.






5.  Remove the luggage compartment aperture seal.





6.  NOTE:


Left-hand shown, right-hand similar.

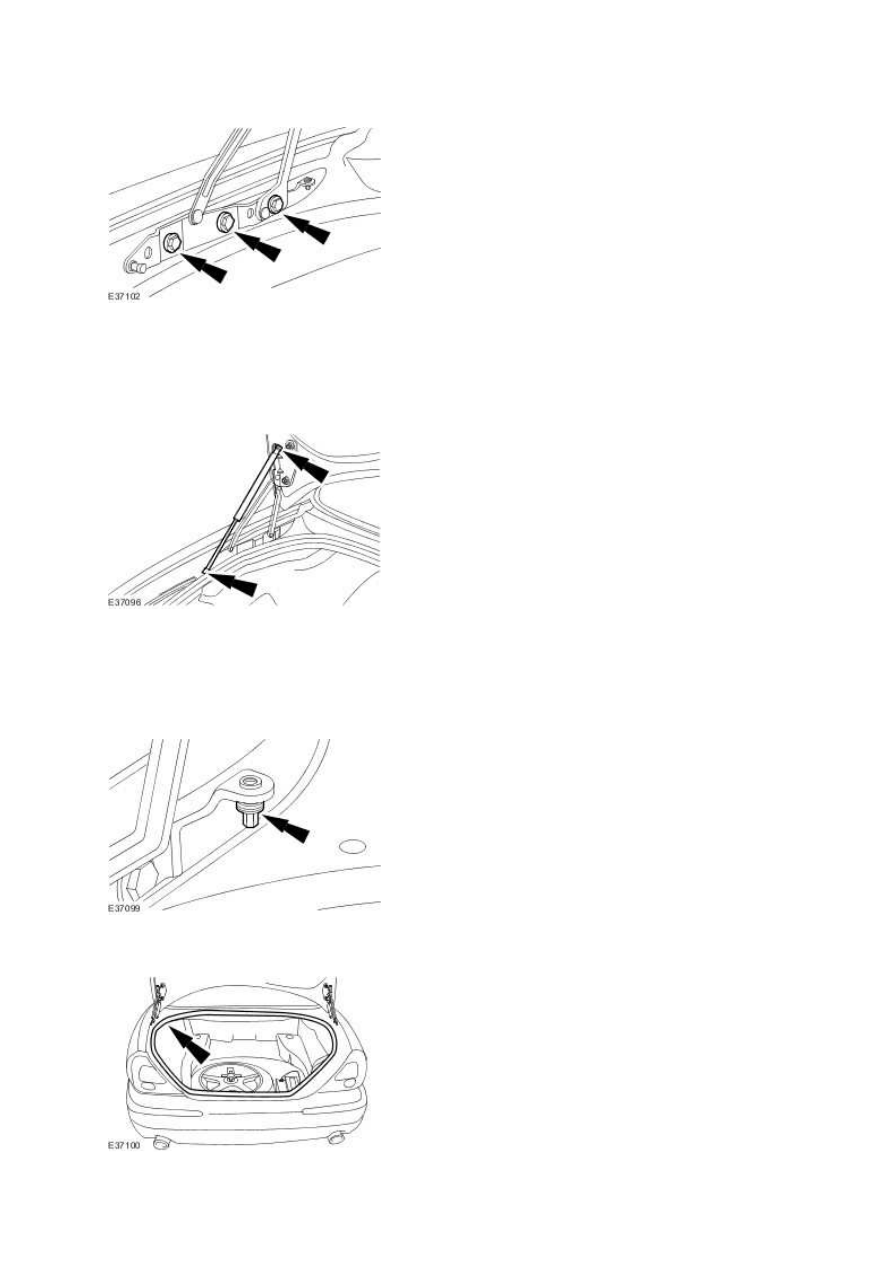

Remove both the luggage compartment lid gas struts





7.  NOTE:


Left-hand shown, right-hand similar.

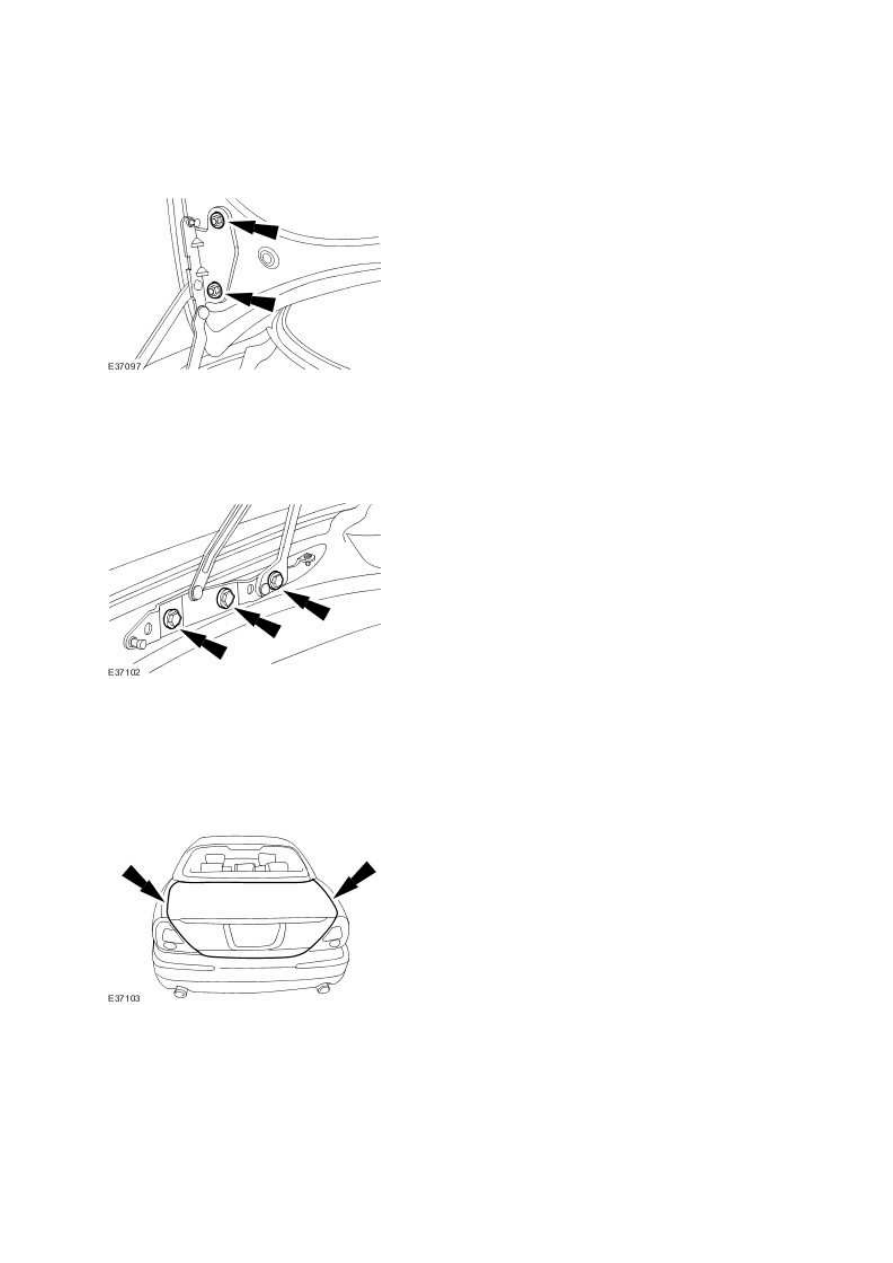

Loosen the luggage compartment lid retaining bolts.





8.  NOTE:



Make sure the spacing between the bumper to luggage compartment lid, rear windshield
to luggage compartment lid and rear fenders to luggage compartment lid are equal.


Set the luggage compartment lid to the middle of the luggage compartment aperture.


9.  NOTE:


Left-hand shown, right-hand similar.

www.


Tighten the luggage compartment lid retaining bolts.



•

  Tighten to 18 Nm.






10.  NOTE:


Left-hand shown, right-hand similar.


Loosen the luggage compartment lid hinge retaining bolts.





11.  NOTE:



Set the alignment to 1 mm (0.04 in) lower than nominal at the middle edges of the
luggage compartment lid.


Set the luggage compartment lid alignment.





12.  NOTE:


Left-hand shown, right-hand similar.


Tighten the luggage compartment lid hinge retaining bolts.



•

  Tighten to 18 Nm.






13.  NOTE:


Left-hand shown, right-hand similar.

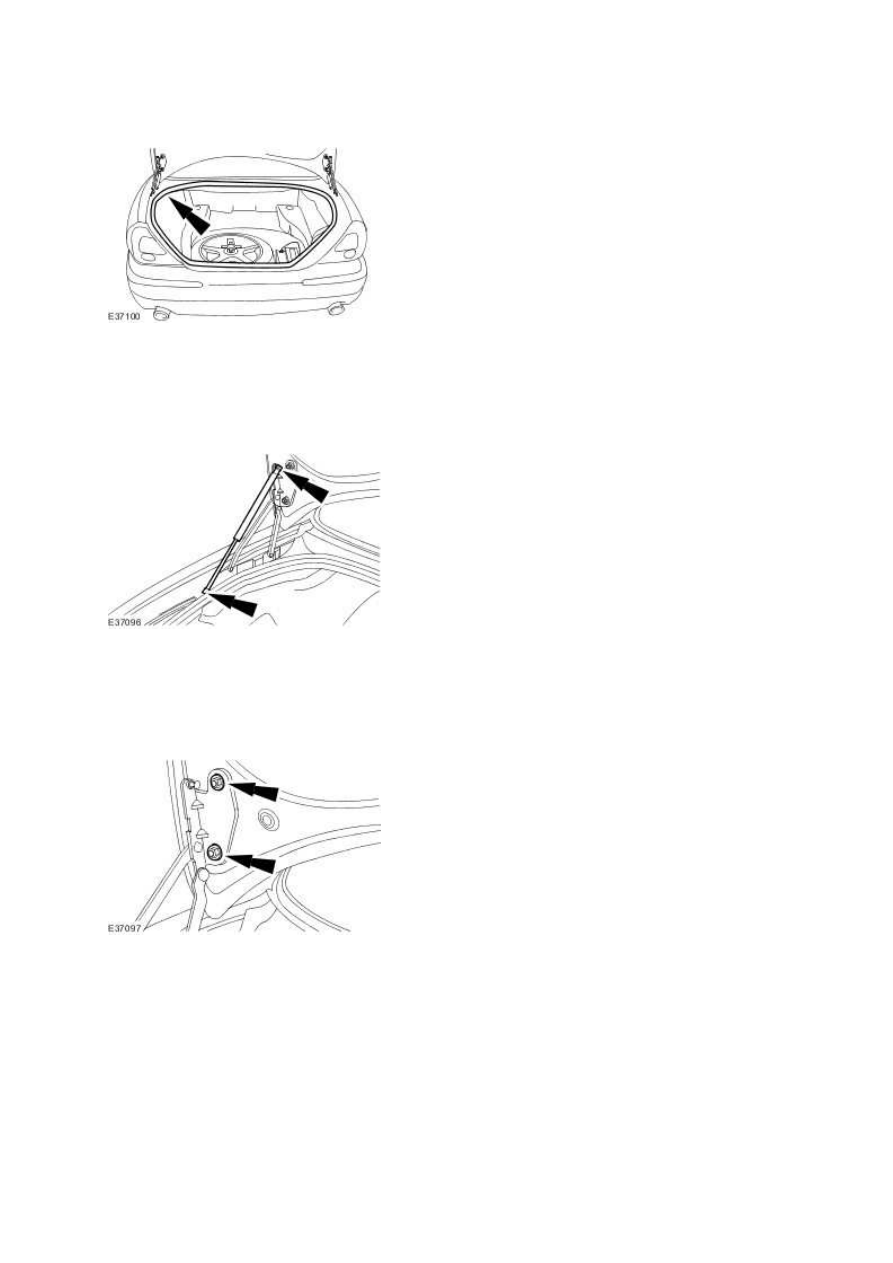

Install both the luggage compartment lid gas struts.





14.  NOTE:


Left-hand shown, right-hand similar.


Adjust the luggage compartment lid hinge stops.





15.  Install the luggage compartment aperture seal.
