Installation



1 . To install, reverse the removal procedure.





Make sure the internal pivot is located in the slide.









2 . Check the headlamp adjustment.

For additional information, refer to







Headlamp Leveling Sensor (86.42.15)

Removal



1 . Remove the wheel and tire assembly. <<204-04>>

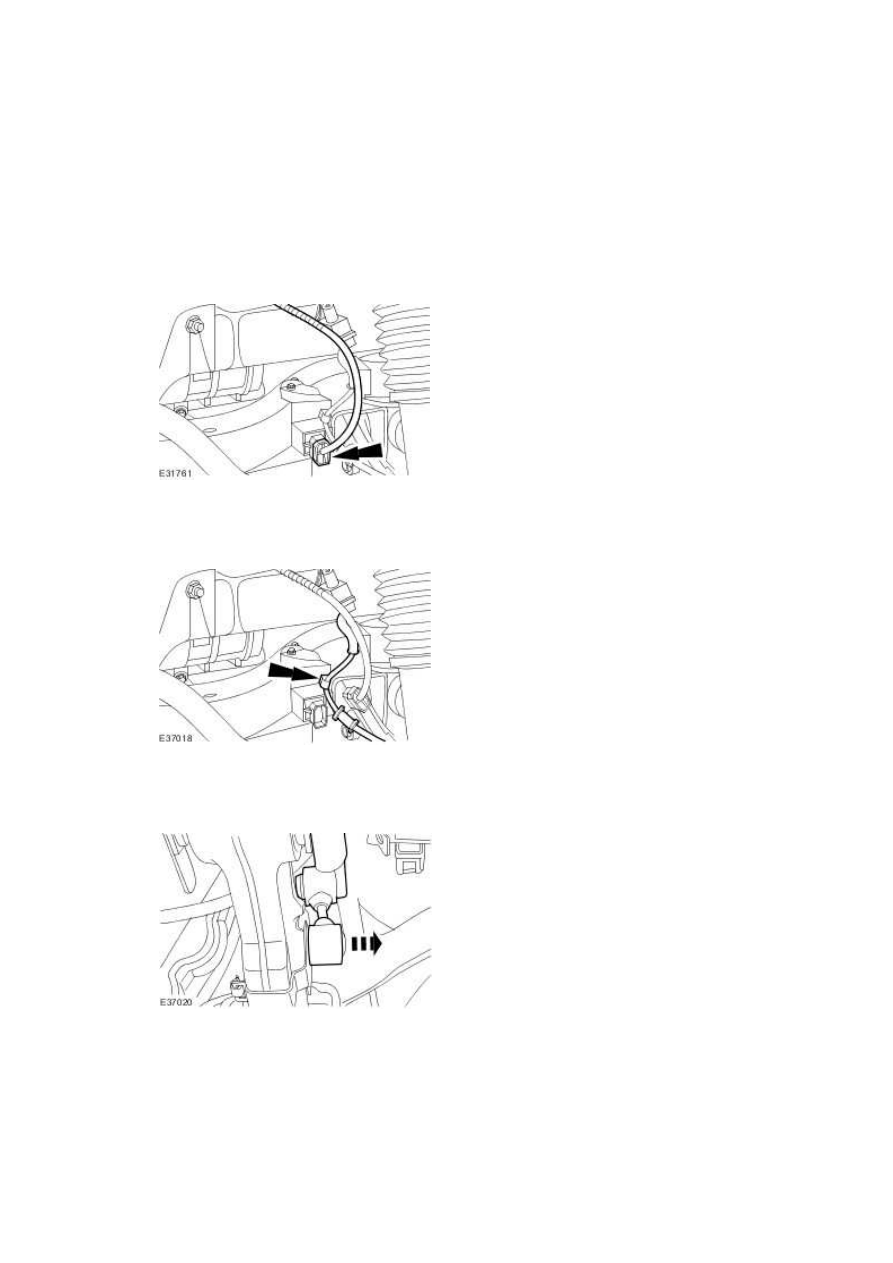

2 . Disconnect the headlamp leveling sensor electrical connector.







3 . Detach the wheel speed sensor harness.







4 . Detach the headlamp leveling sensor link rod.







5 . Remove the headlamp leveling sensor.

www.

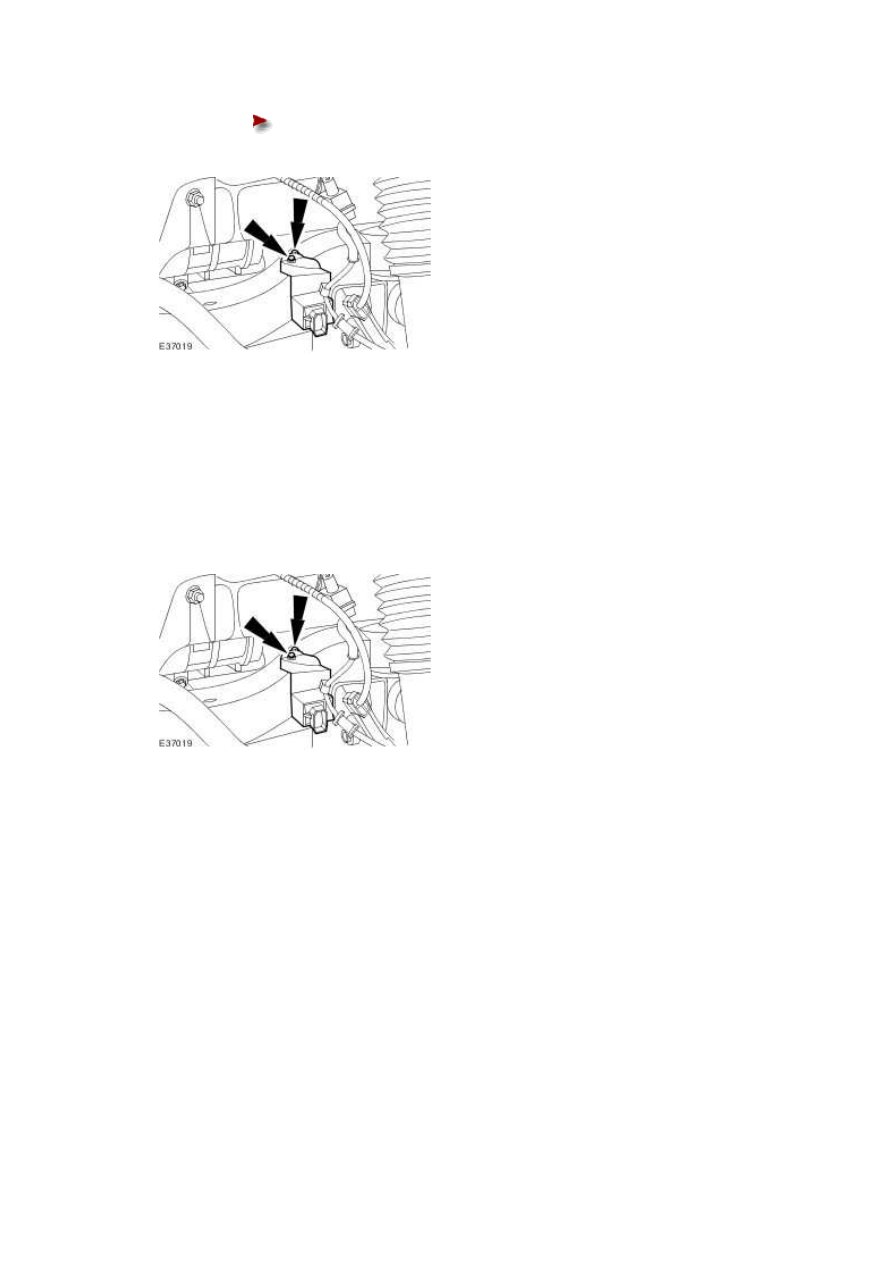

Remove the headlamp leveling sensor retaining bolts.











Installation



1 . To install, reverse the removal procedure.





2 . Tighten to 20 Nm.









High Mounted Stoplamp (86.41.01)

Removal

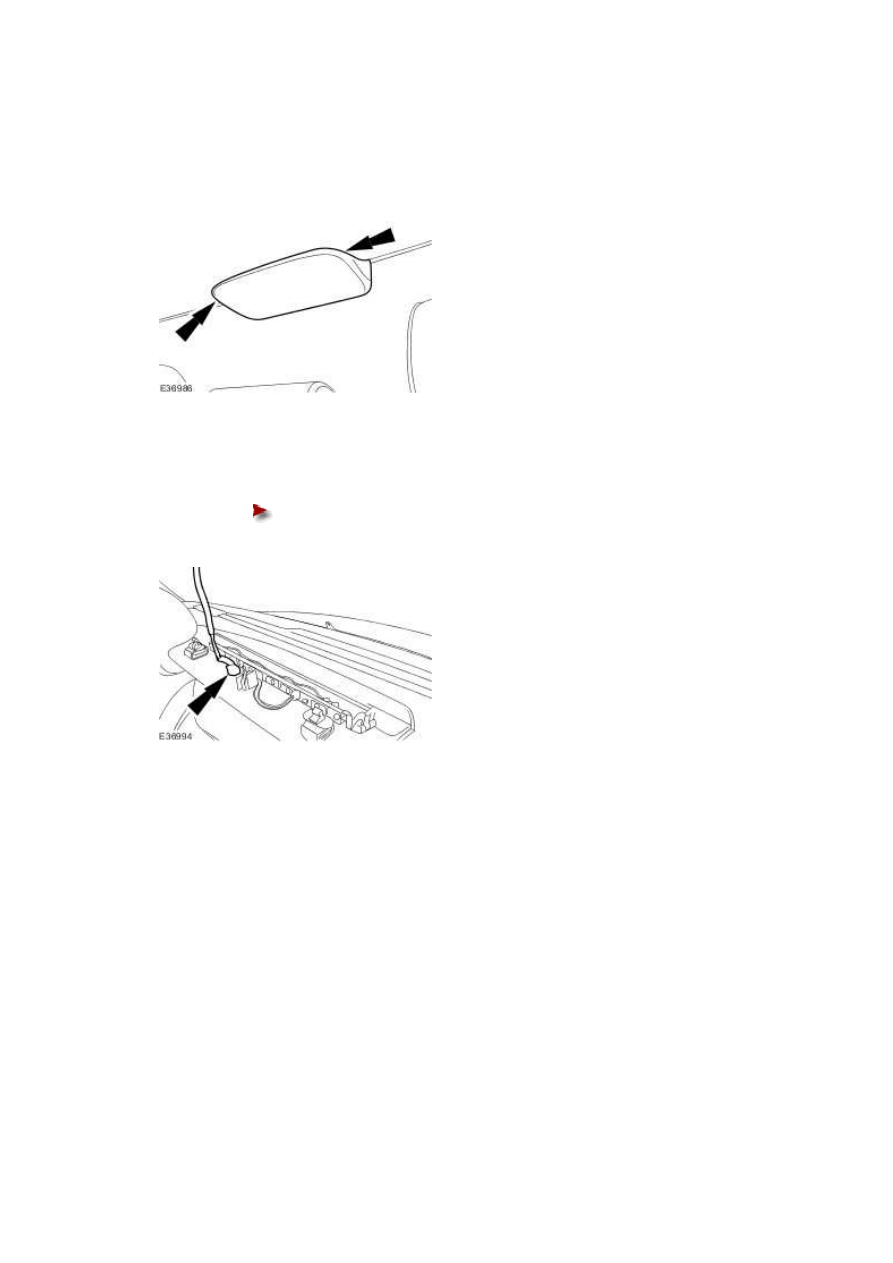

1 . Detach the high mounted stoplamp from the header panel.







2 . Remove the high mounted stoplamp.





Disconnect the high mounted stoplamp electrical connector.











Installation



1 . To install, reverse the removal procedure.
