Jaguar XJ (X350). Manual - part 1301

Speakers


No Data Available





Diagnosis and testing





Speakers

Inspection and Verification

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of electrical damage.

Visual Inspection Chart

Electrical



•



Speaker(s)

•



Harness/electrical connectors

•



Audio unit

•



Amplifier





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved

Diagnostic System.





www.

Removal and installation





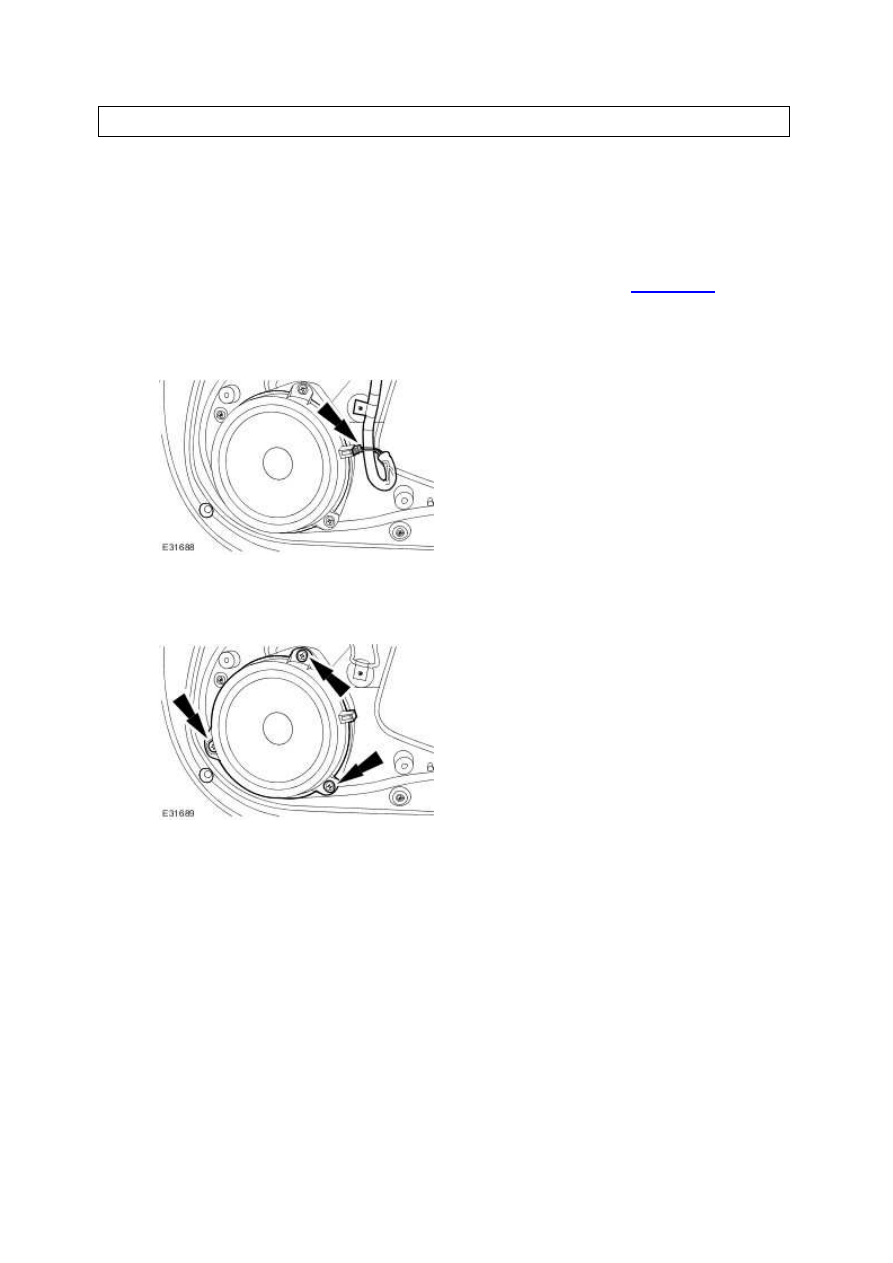

Front Door Speaker (86.50.13)

Removal



1 . Remove the front door trim panel. For additional information, refer to <<501-05>>.





2 . Disconnect the front door speaker electrical connector.







3 . Remove the front door speaker.







Installation



1 . To install, reverse the removal procedure.







Front Door Tweeter Speaker (86.50.63)

Removal



1 . Remove the front door trim panel. <<501-05>>





2 . Disconnect the electrical connector.







3 . Remove the tweeter speaker.







Installation



1 . Install the tweeter speaker.
