Jaguar XJ (X350). Manual - part 1297

Audio System

OVERVIEW

The Portfolio audio system is an enhancement on the premium system, offering a 7.1 channel Dolby

Pro Logic 2 surround sound system. In addition to the premier system, the Dolby Pro Logic 2 system

has two additional surround speakers in the rear parcel shelf and a centrally mounted speaker





Diagnosis and testing





Audio System

For additional information, refer to<<415-00>>





www.

Removal and installation





Amplifier (86.50.10)

Removal



1 . Disconnect the battery ground cable. <<414-01>>





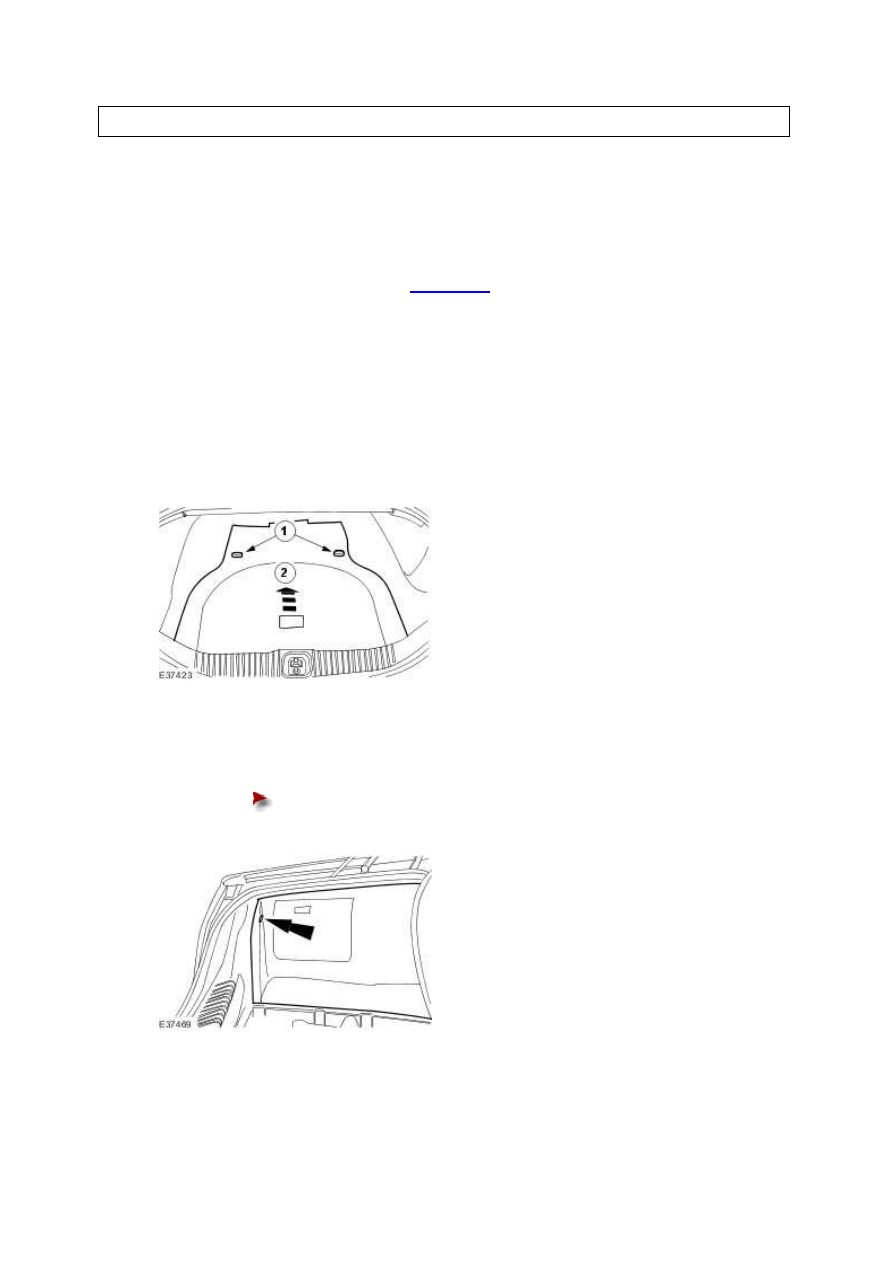

2 . Remove the luggage compartment floor covering.



1) Remove the luggage compartment floor covering securing screws.





2) Remove the luggage compartment floor covering.











3 . Remove the luggage compartment side trim panel.





Remove the luggage compartment side trim retaining clip.











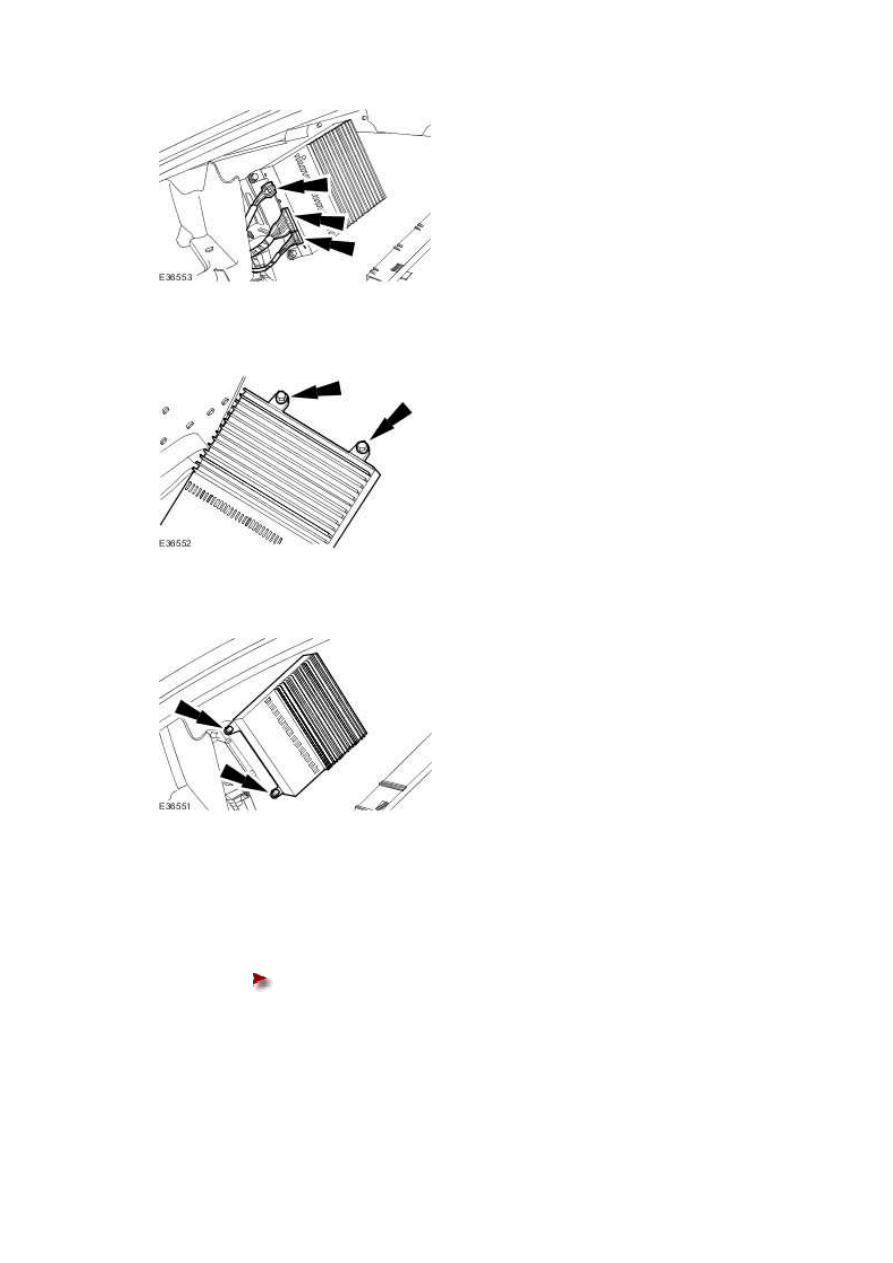

4 . Disconnect the audio unit amplifier electrical connectors.







5 . Remove the audio unit amplifier rear retaining bolts.







6 . Remove the audio unit amplifier.







Installation



1 . To install, reverse the removal procedure.





Tighten to 4 Nm.
