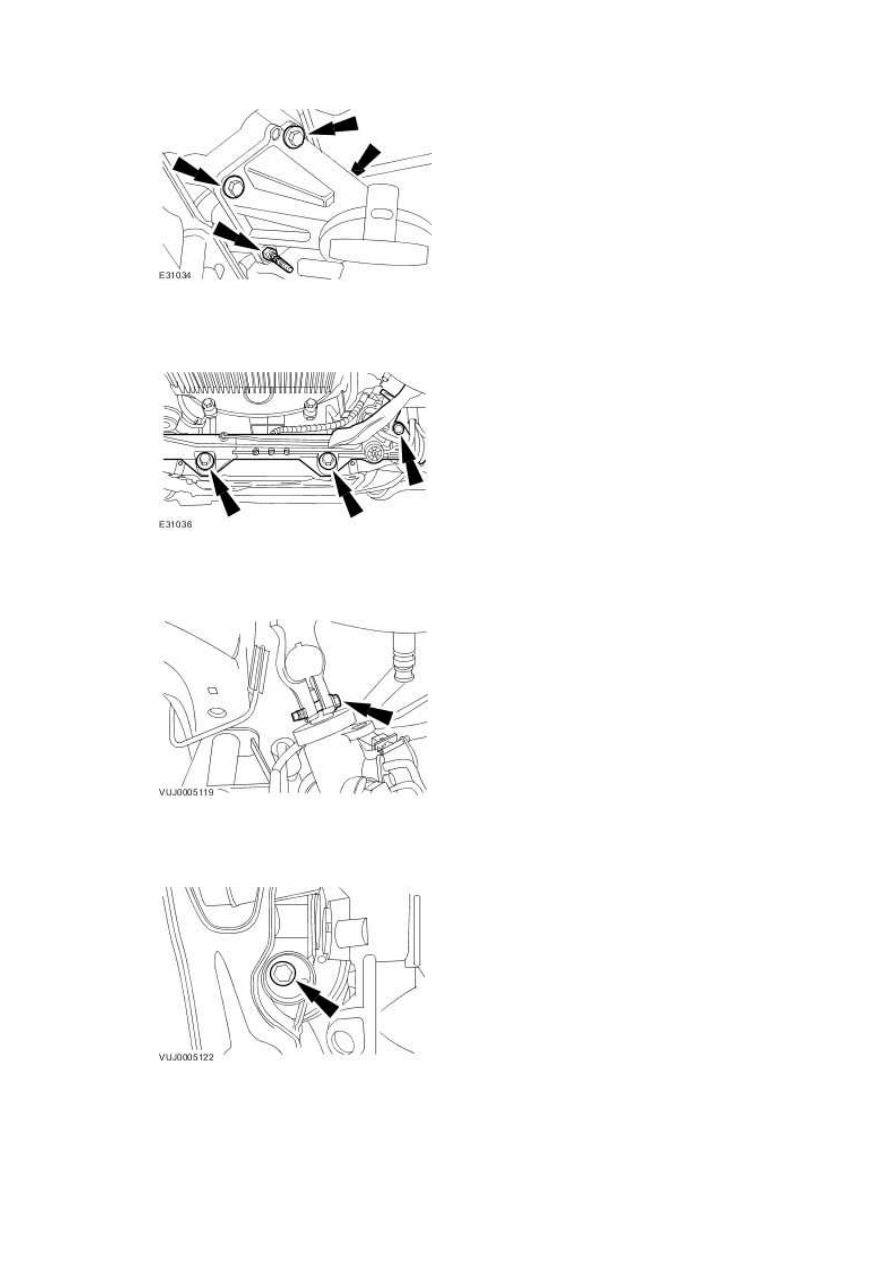

4 . Tighten to 100 Nm.







5 . Tighten to 35 Nm.







6 . Tighten to 63 Nm.









Generator - 2.7L V6 - TdV6 (86.10.02)

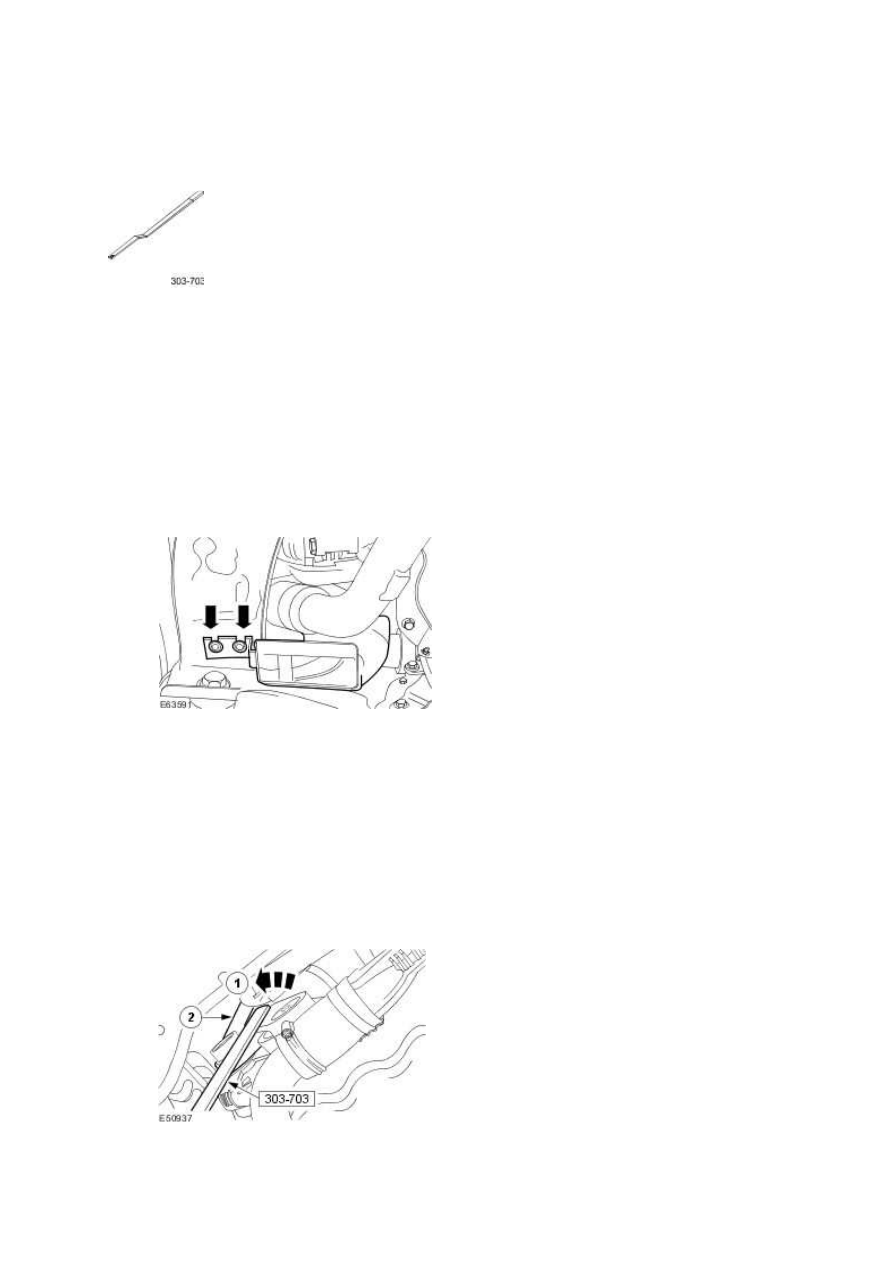

Special Service Tools





Accessory belt detensioner

303-703

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the generator cooling duct (if equipped).







3

.



Detach the accessory drive belt.



1)

Using the special tool, rotate the accessory drive belt tensioner counter

clockwise.





2) Detach the accessory drive belt.







www.





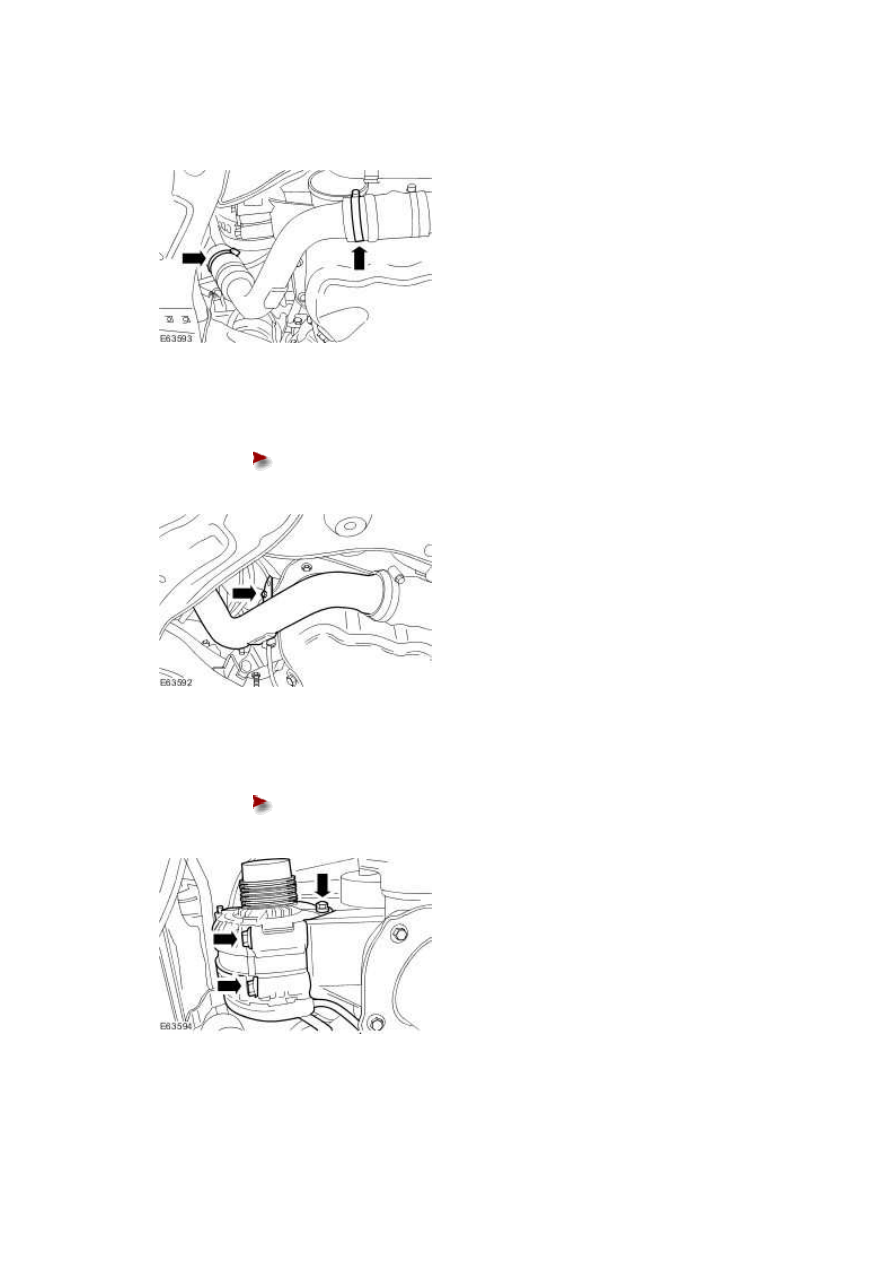

4 . Undo the right-hand turbocharger outlet tube securing clips.







5 . Remove the right-hand turbocharger outlet tube.





Remove the retaining bolt.











6 . Rotate the generator.





Remove the generator retaining bolts.

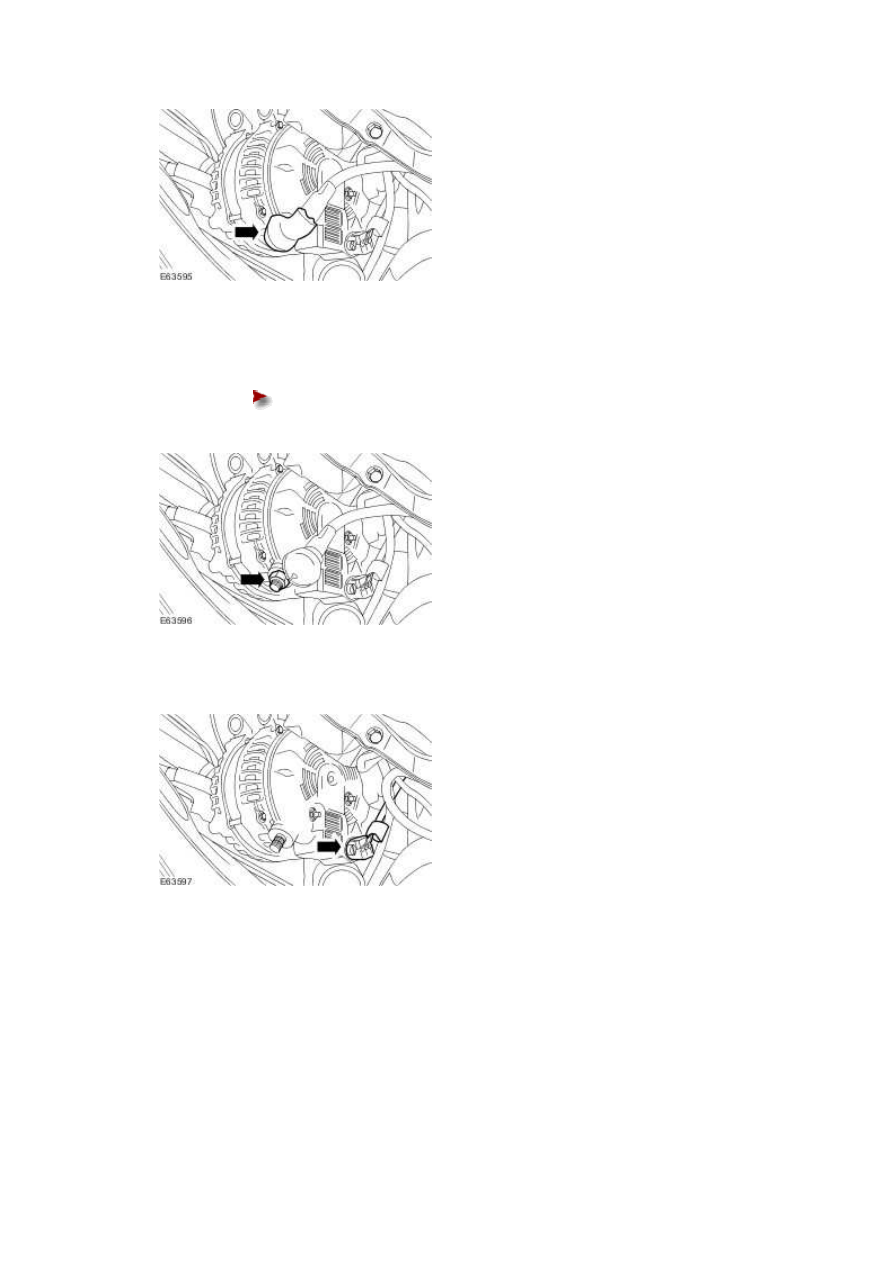

7 . Detach the generator battery positive cable protective cover.







8 . Disconnect the battery positive cable.





Remove the retaining nut.











9 . Disconnect the generator electrical connector.







10 . Remove the right-hand engine mounting retaining nut.
