Jaguar XJ (X350). Manual - part 1261

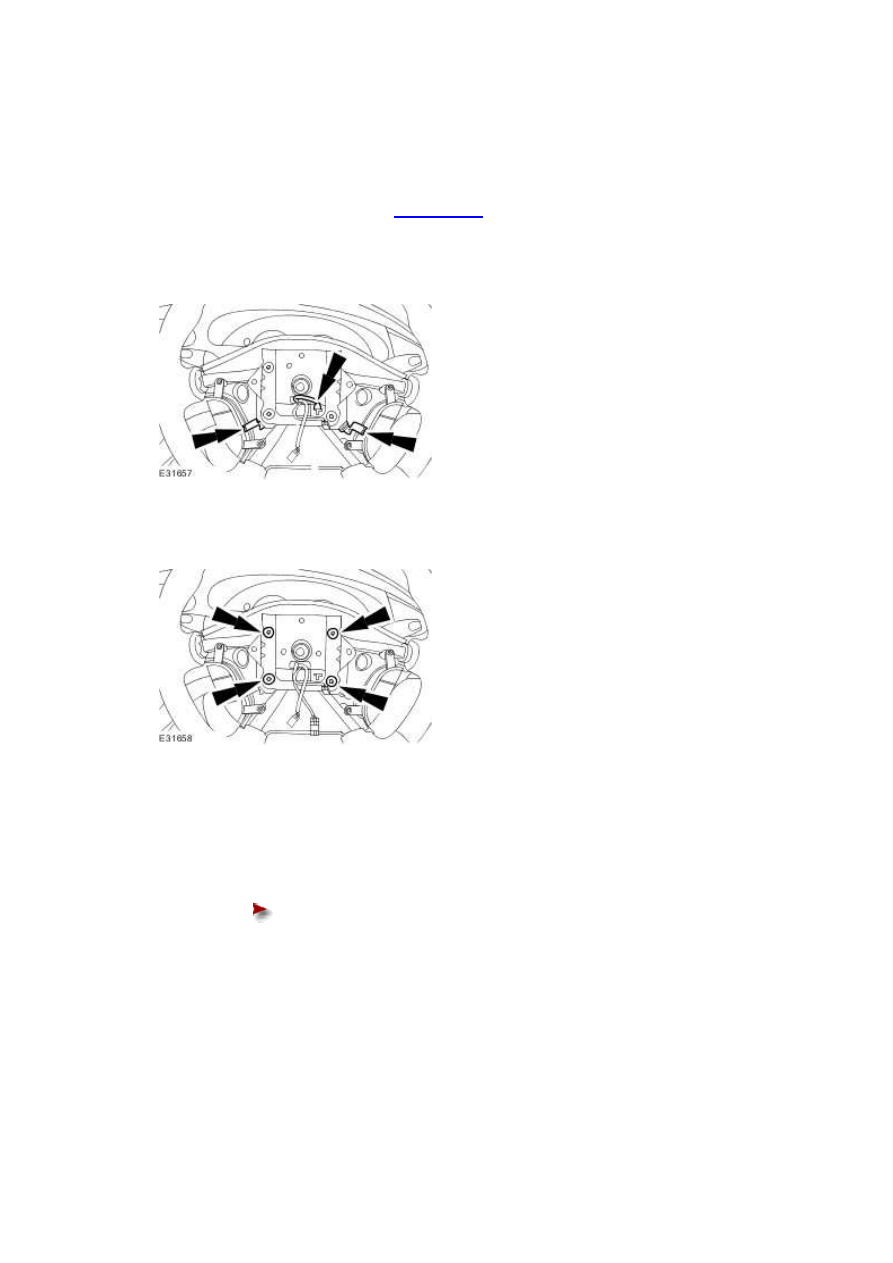

Horn Switch (86.30.01)

Removal



1 . Remove the driver air bag module. <<501-20B>>





2 . Disconnect the electrical connectors.

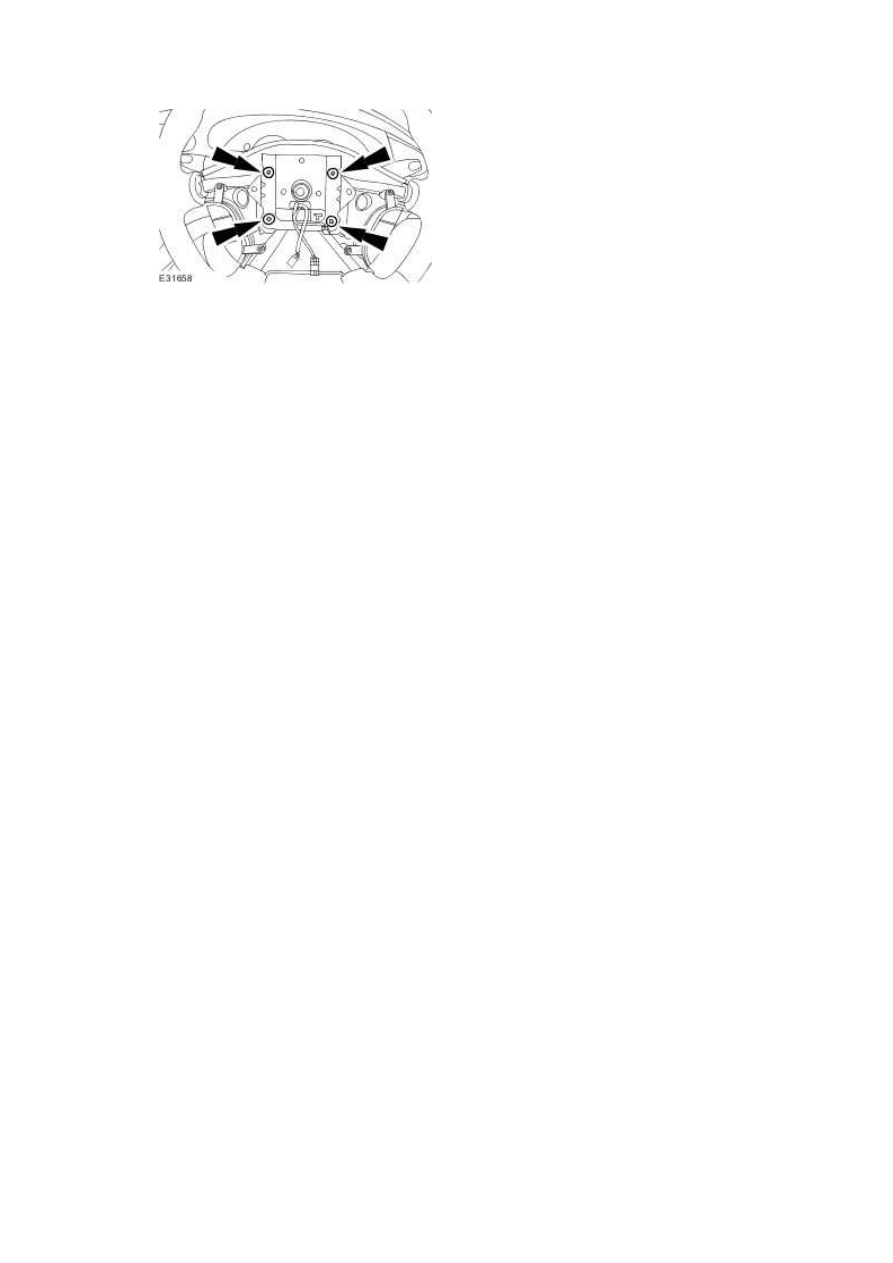

3 . Remove the horn switch.







Installation



1 . To install, reverse the removal procedure.





Tighten to 5 Nm.













www.

413-07 : Clock





Specifications





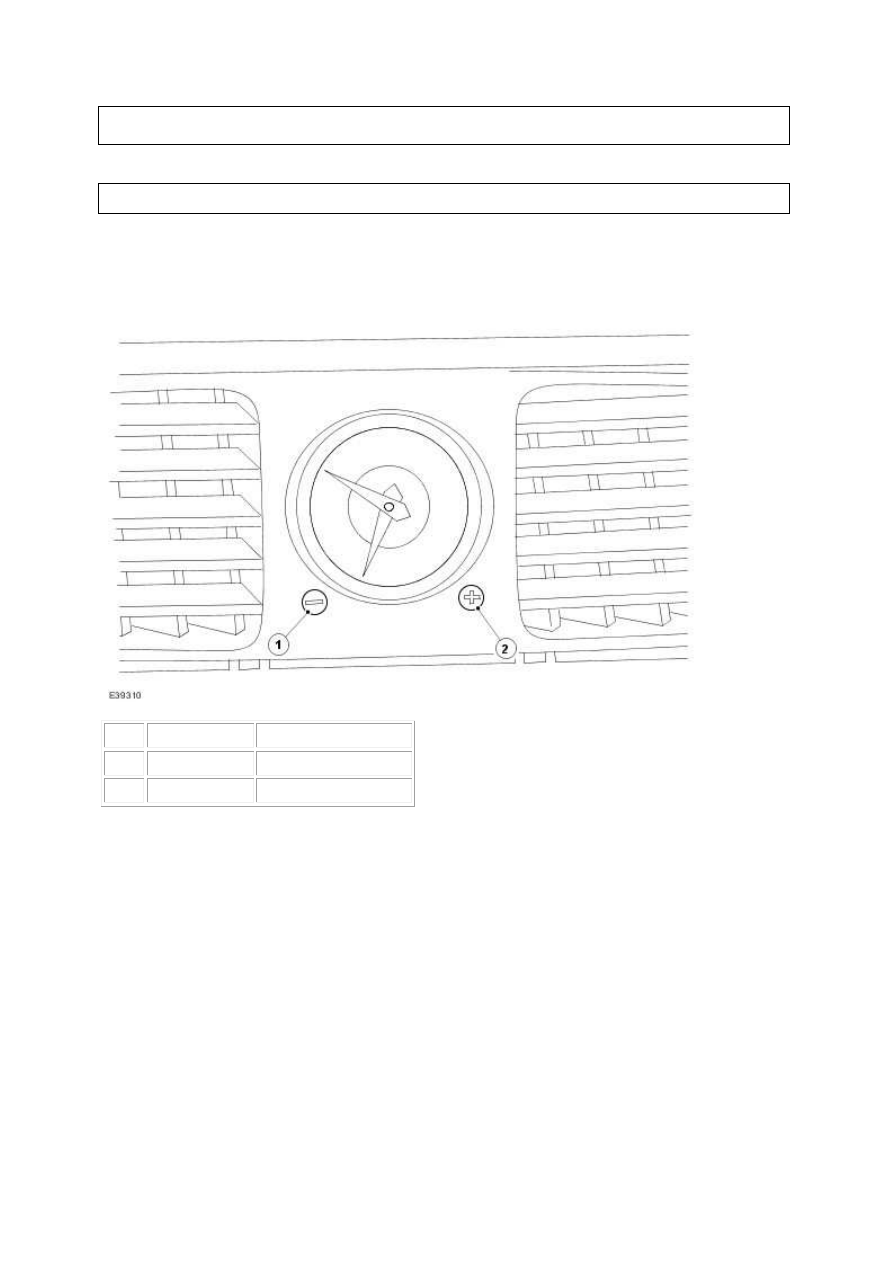

Clock



Item  Part Number

Description

1



Time retard button

2



Time advance button


The analogue clock is mounted in the center of the center register assembly and can only be
removed after the removal of the center registers.

The clock is protected by a 10A fuse in location F42 of the passenger compartment fuse box,
illumination is controlled by the dimmer switch in the same manner as the other instruments.

The time displayed can be advanced using the time advance button and retarded using the
time retard button.





Description and operation





Clock

Inspection and Verification

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of mechanical or electrical damage.

Visual Inspection Chart

Mechanical



Electrical



•



Clock

•



Advance/Retard button(s)



•



Bulbs(s)

•



Fuse(s)

•



Wiring harness

•



Loose or corroded connector(s)

•



Switch(es)





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar approved diagnostic

system.
