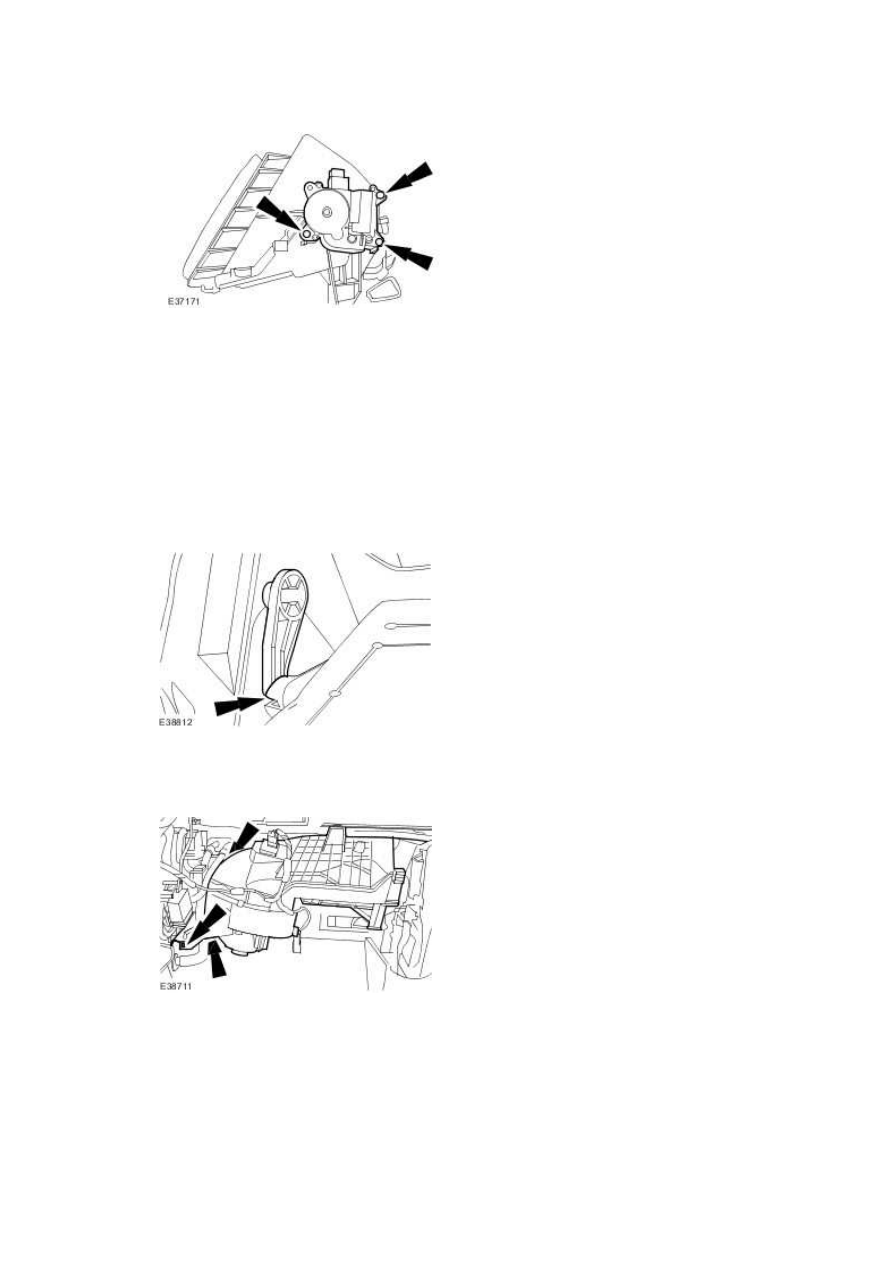

10 . Remove the recirculation blend door actuator.







Installation

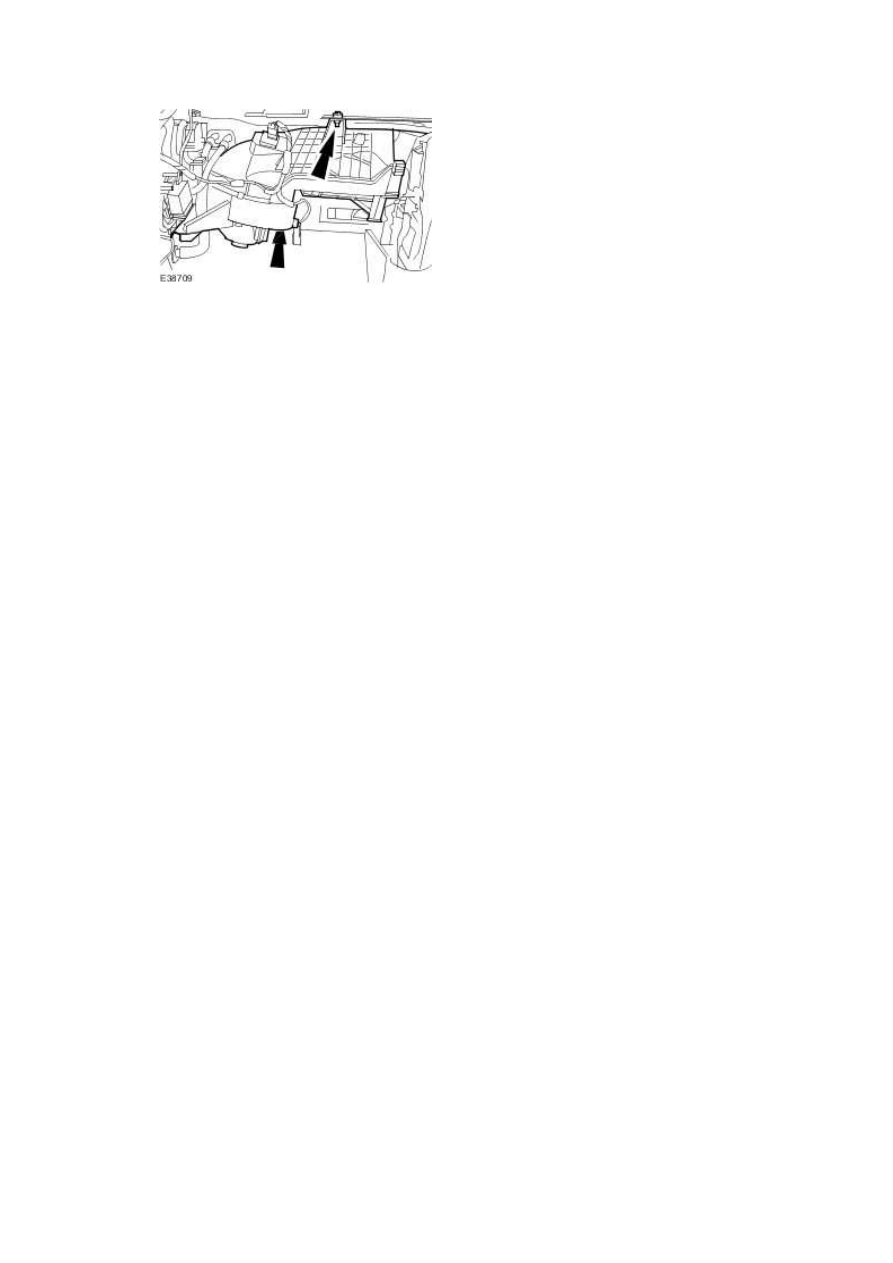

1 . NOTE:





Ensure the recirculation blend door operating lever is correctly located.



To install, reverse the removal procedure.







2 . Tighten to 7 Nm.







3 . Tighten to 7 Nm.









www.

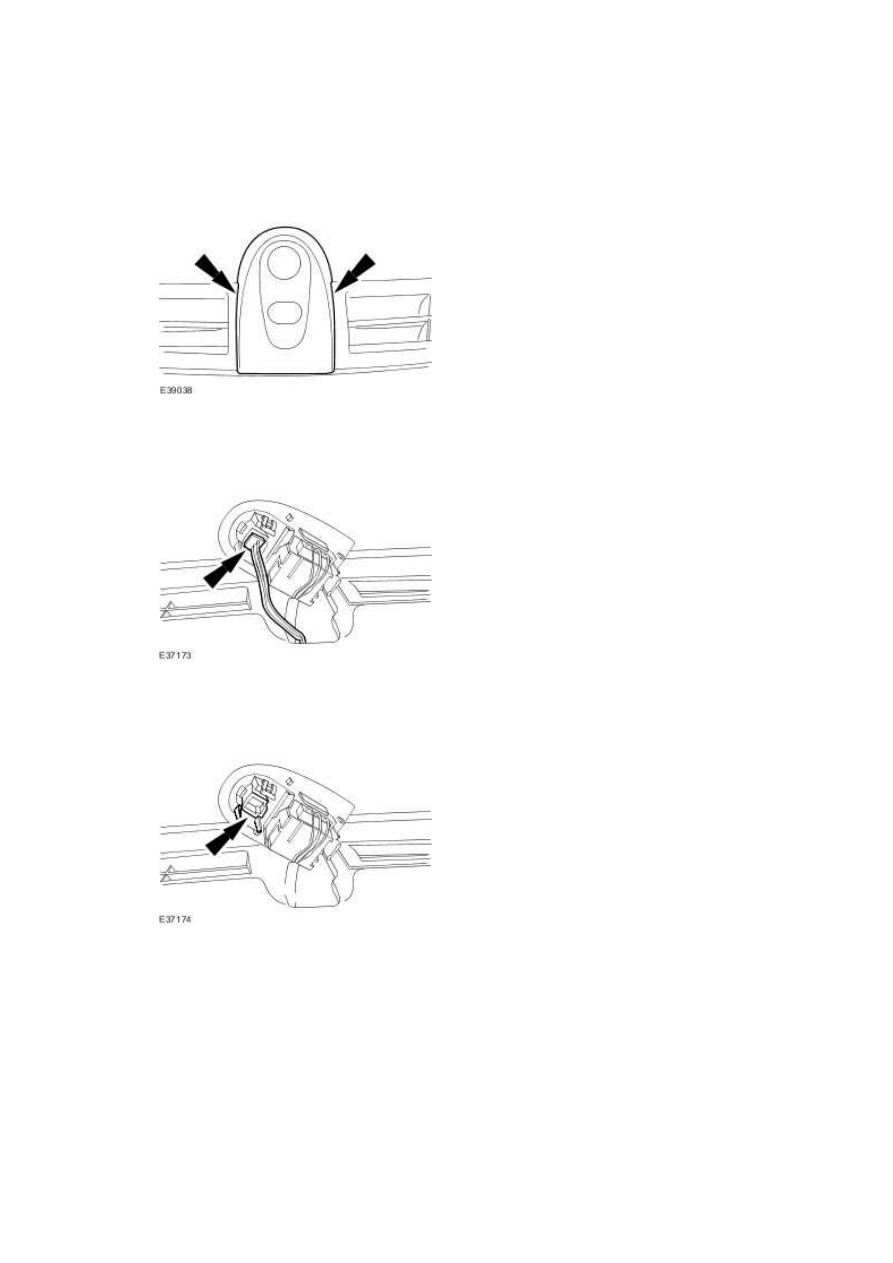

Sunload Sensor (82.20.70)

Removal



1 . Detach the sunload sensor trim panel.







2 . Disconnect the sunload sensor electrical multiplug.







3 . Remove the sunload sensor.







Installation



1 . To install, reverse the removal procedure.







413 : Instrument and Warning Systems



413-00 : Instrument Cluster and Panel Illumination





Diagnosis and testing





Instrument Cluster and Panel Illumination

1 . Verify the customer concern.



2 . Visually inspect for obvious signs of mechanical or electrical damage.

Visual Inspection Chart

Mechanical



Electrical



•



Fluid level(s)

•



Accessory installations



•



Bulbs(s)

•



Fuse(s)

•



Wiring harness

•



Electrical connector(s)

•



Engine compartment components

•



Underbody components

•



Instrument cluster

•



Front electronic module (FEM)

•



Dimmer switch

•



Headlamp switch

•



Autolamp sensor

•



Ignition switch





1 . If an obvious cause for an observed or reported concern is found, correct the cause (if possible)

before proceeding to the next step.



2 . If the cause is not visually evident, verify the symptom and refer to the Jaguar approved diagnostic

system.
