Jaguar XJ (X350). Manual - part 124



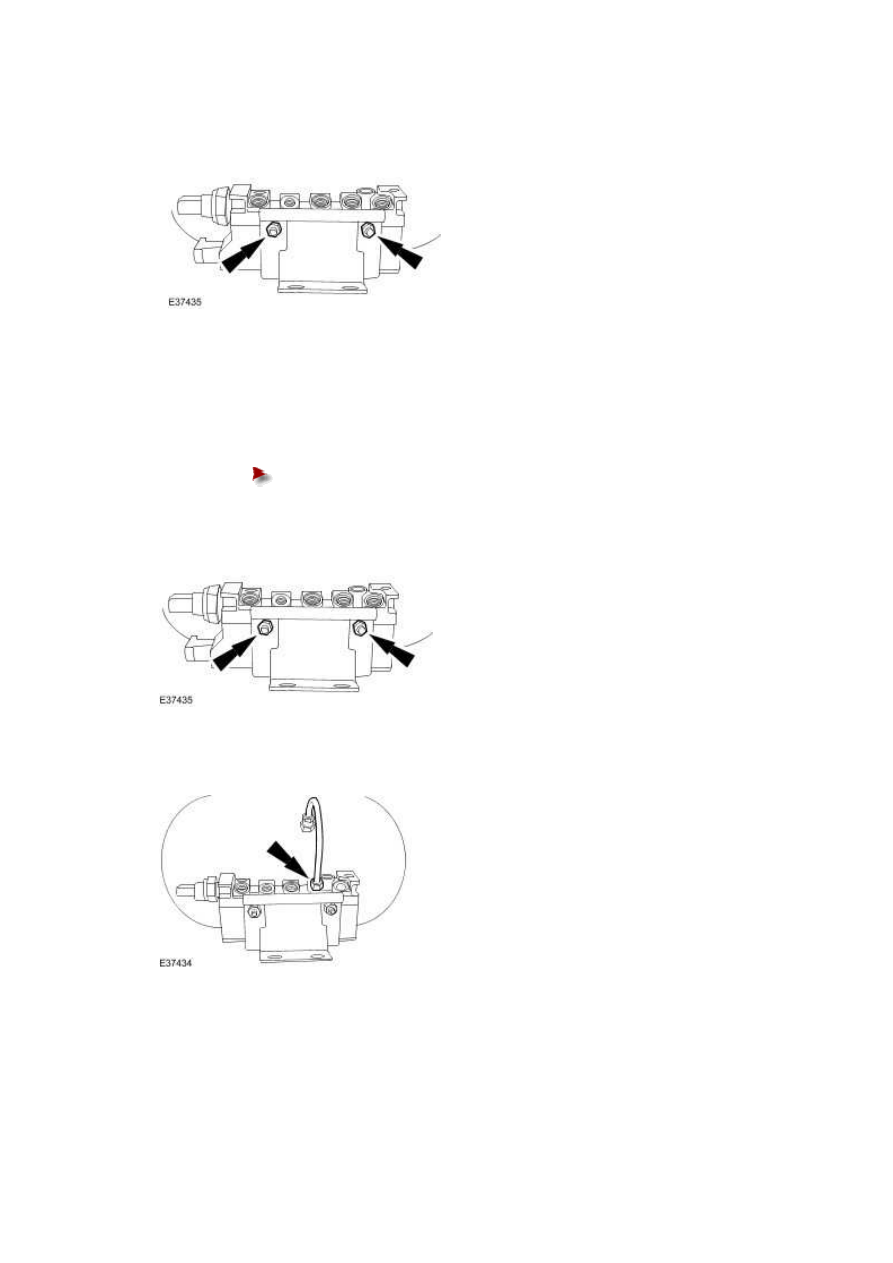

11 . Remove the securing nuts.







Installation



1 . To install, reverse the removal procedure.





Tighten to 5 Nm.











2 . Tighten to 5 Nm.







3 . Tighten to 7 Nm.







4 . Tighten to 5 Nm.







5 . Connect the battery ground cable.

<<414-01>>







6

.



Where required. Using the Jaguar approved diagnostic system pressurize the air suspension

system.







7 . Start and run the engine for 2 minutes to make sure the vehicle has leveled.







www.

Air Suspension Solenoid Valve Block

Removal



1 . Using the Jaguar approved diagnostic system depressurize the air suspension system.





2 . Disconnect the battery ground cable.

<<414-01>>







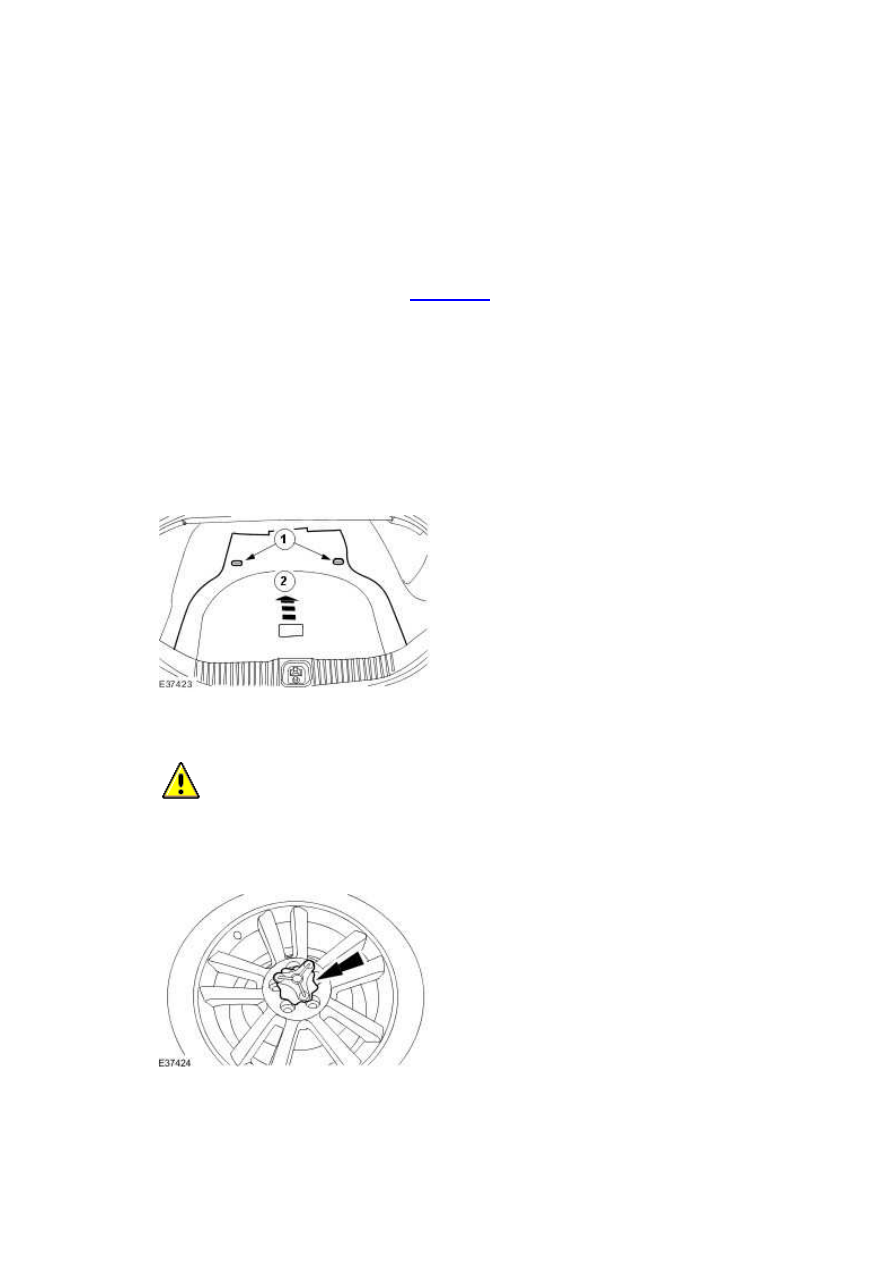

3 . Remove the luggage compartment floor covering.



1) Remove the luggage compartment floor covering securing screws.





2) Remove the luggage compartment floor covering.











4

.



  CAUTION: Before the spare wheel retainer is removed the lower locking nut should

be loosened.





Remove the spare wheel.







5 . Remove the reservoir insulator.

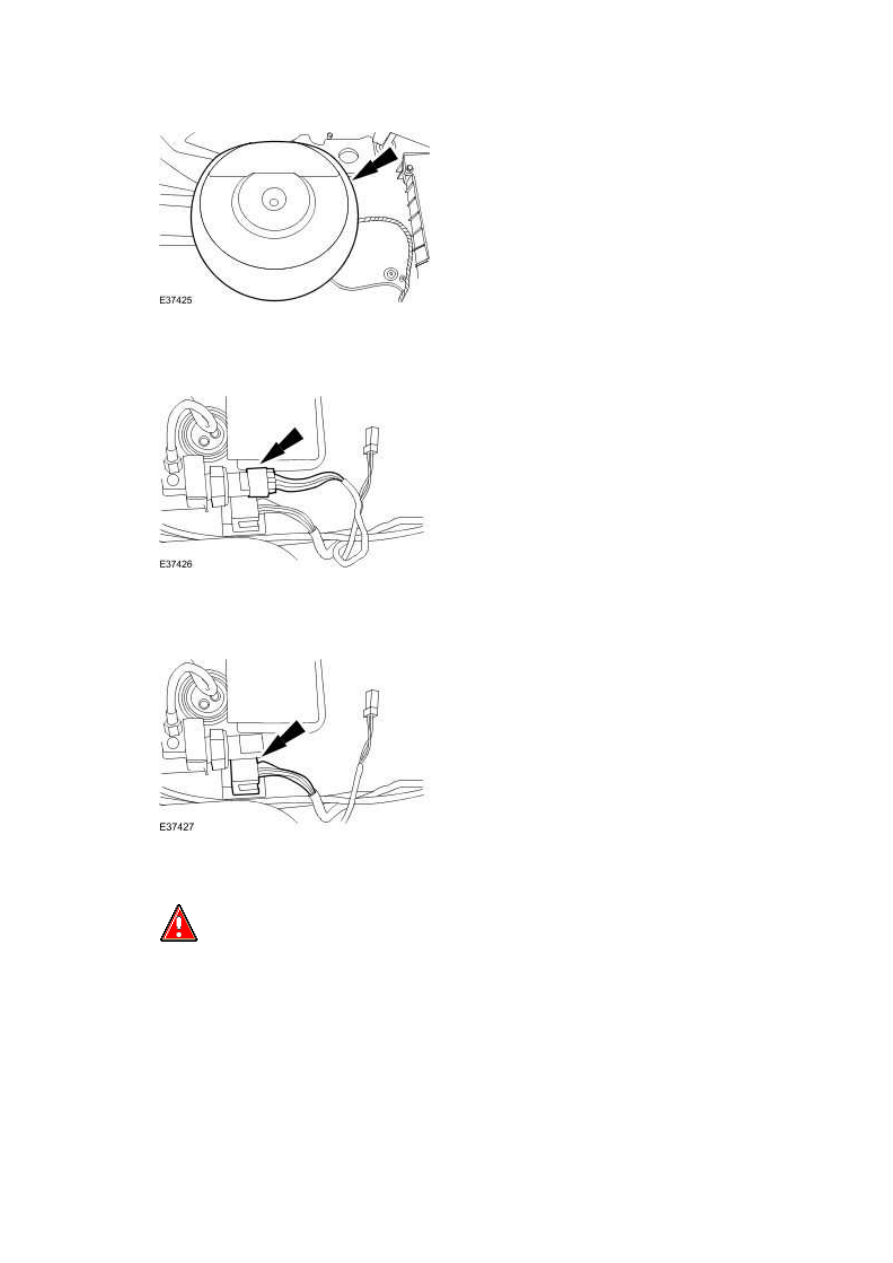

6 . Disconnect the electrical connector.







7 . Disconnect the electrical connector.







8

.



  WARNING: Loosen the pipes no more than one full turn to allow the stored air

pressure to vent for a minimum of three seconds.

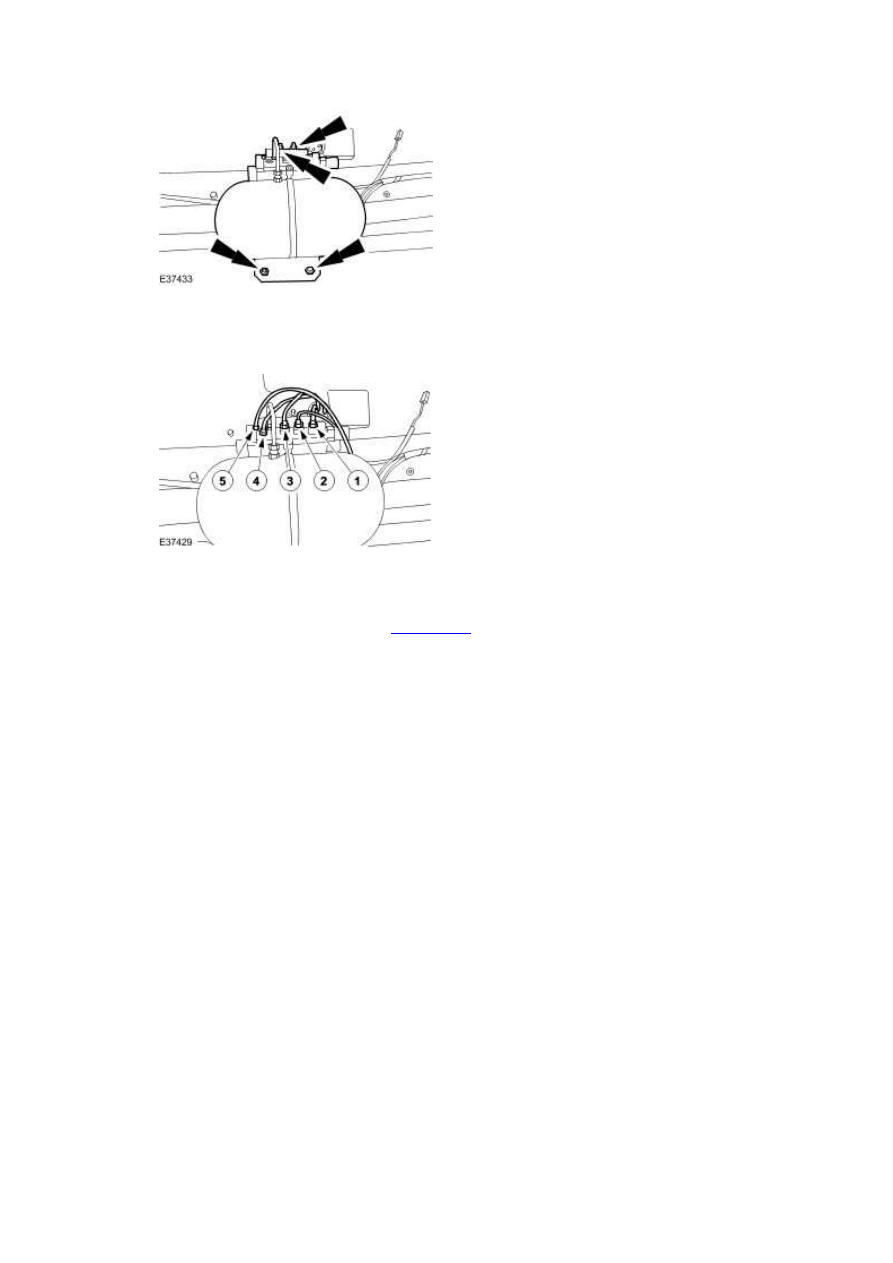

Remove the air pipes.



1) Detach the blue air pipe.





2) Detach the white air pipe.
