Jaguar XJ (X350). Manual - part 1227



6

.



  CAUTION: Do not leave the desiccant bag exposed to atmosphere for longer than

five minutes.





NOTE:





Catch the escaping oil into a suitable container.



NOTE:





On removal of the desiccant bag cap the exposed port immediately.



Remove the desiccant bag.







Installation



1

.



  CAUTION: Do not leave the desiccant bag exposed to atmosphere for longer than

five minutes.





NOTE:





Uncap the exposed port.



Install the desiccant bag.







2 . NOTE:





Install a new desiccant bag retaining screw O-ring seal.



NOTE:





Lubricate the new O-ring seal with A/C refrigerant oil.



Install the retaining screw.





Tighten to 3 Nm.











3 . Clean off any oil residue that may contain A/C system fluorescent dye.

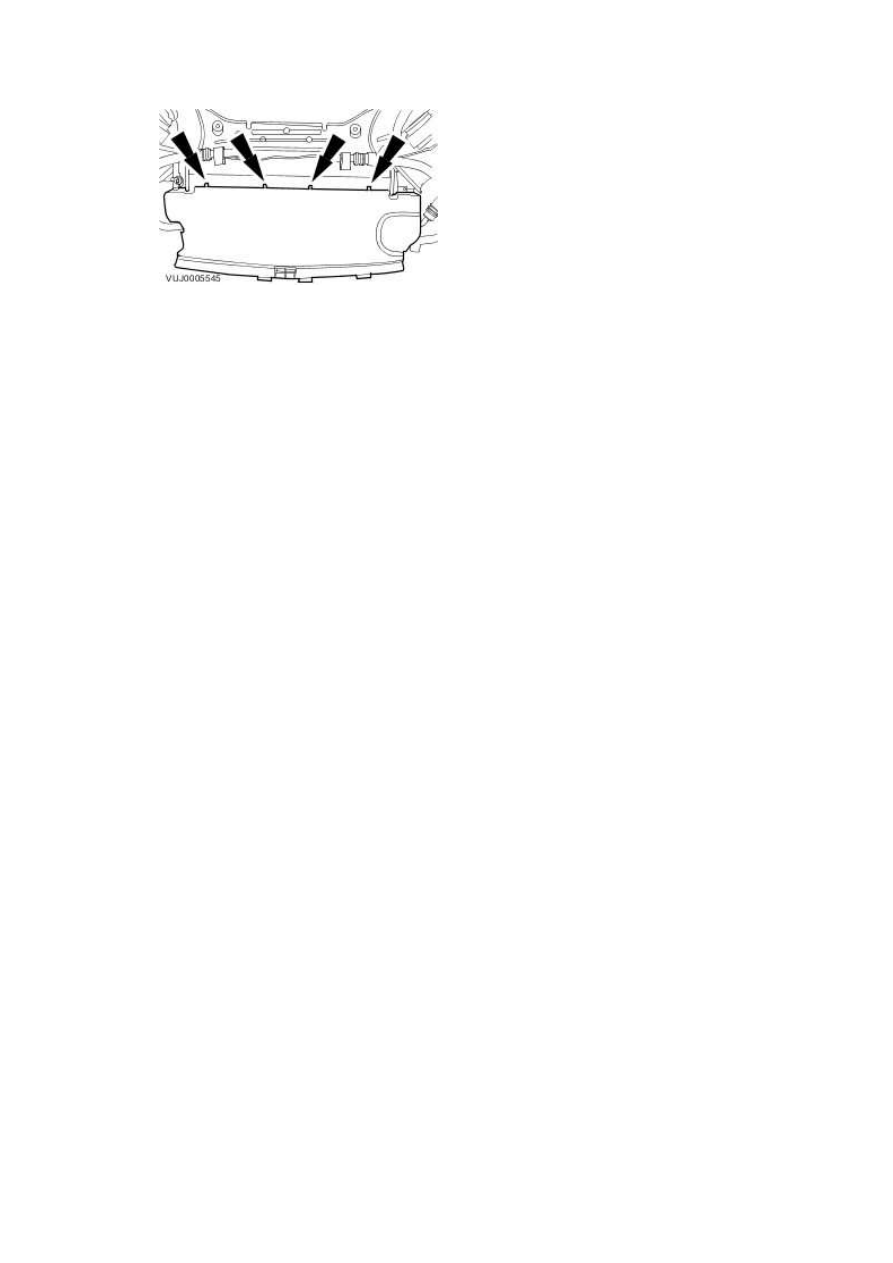

4 . Install the radiator lower cowl.

www.







5 . Install the radiator splash shield.

For additional information, refer to Radiator Splash Shield (76.22.90)





6 . Lower the vehicle.





7

.



Carry out the A/C system evacuation and charging procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







8 . Carry out the A/C system fluorescent dye leak detection procedure.

For additional information, refer to Fluorescent Dye Leak Detection







Pressure Cutoff Switch - 4.2L NA V8 -
AJV8/4.2L SC V8 - AJV8/3.0L NA V6 -
AJ27/3.5L NA V8 - AJV8 (82.10.32)

Removal



1 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)

For additional information, refer to Air Cleaner (19.10.05)

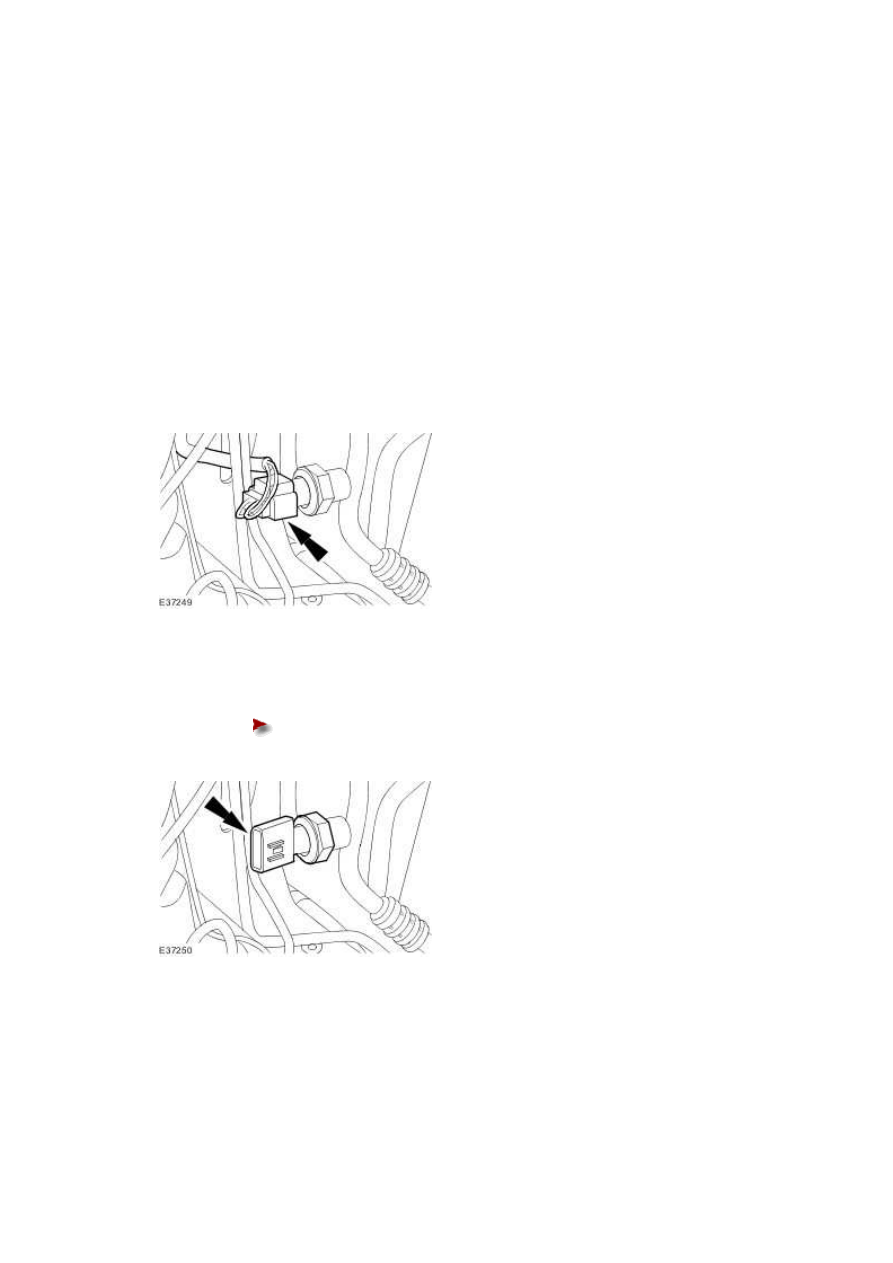

2 . Disconnect the pressure cutoff switch electrical connector.







3 . Remove the pressure cutoff switch.





Remove and discard the pressure cutoff switch O-ring seal.











Installation



1 . Install a new pressure cutoff switch O-ring seal.

www.
