Jaguar XJ (X350). Manual - part 1222







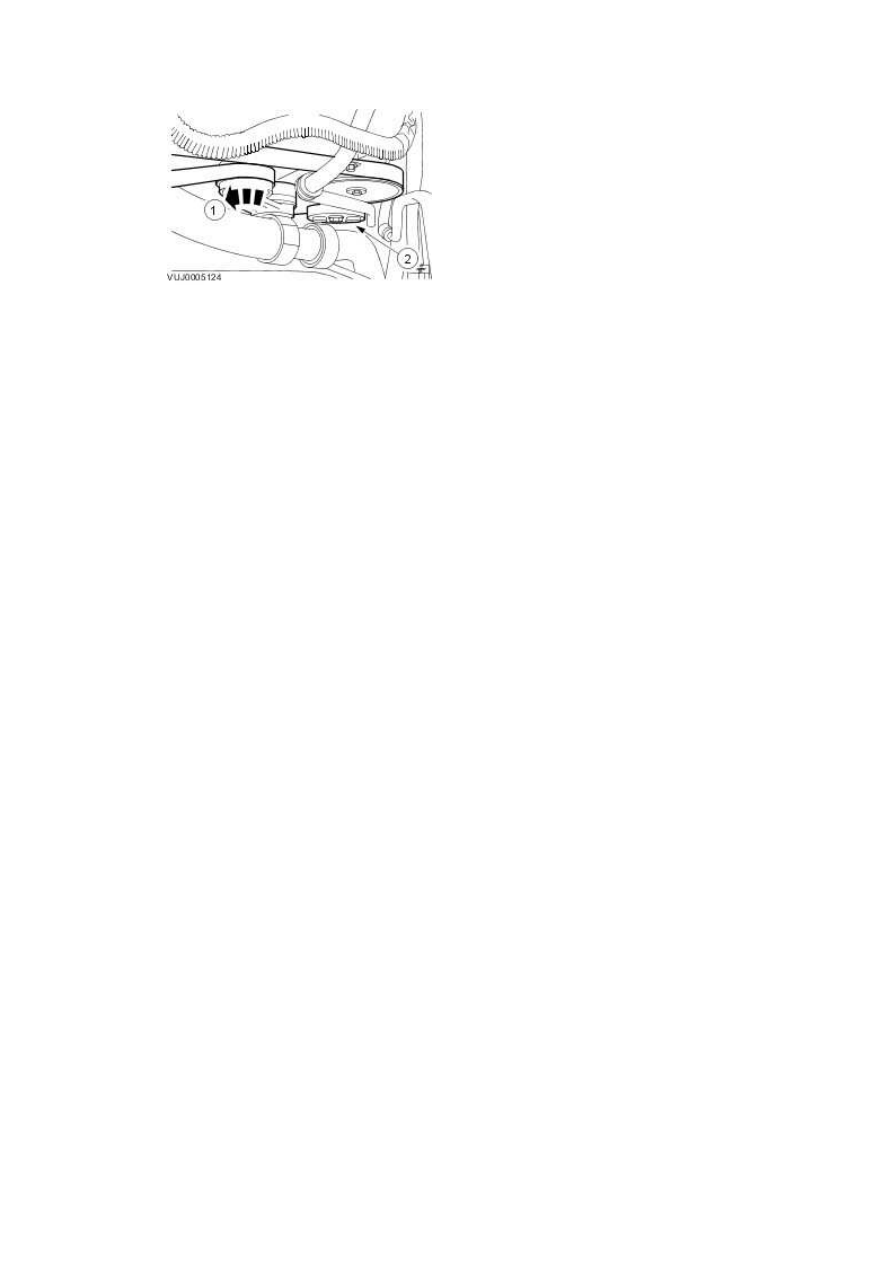

21 . Install the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





22 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)





23

.



Carry out the A/C system evacuation and charging procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)









Air Conditioning (A/C) Compressor - 2.7L
V6 - TdV6 (82.10.20)

Special Service Tools





Accessory Belt Detensioner

303-703

Removal



1

.



Carry out the air conditioning (A/C) system recovery procedure.

For additional information, refer to Air Conditioning (A/C) System Recovery, Evacuation and

Charging (82.30.30)







2 . Remove the air cleaner assembly.

For additional information, refer to





3 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





4

.

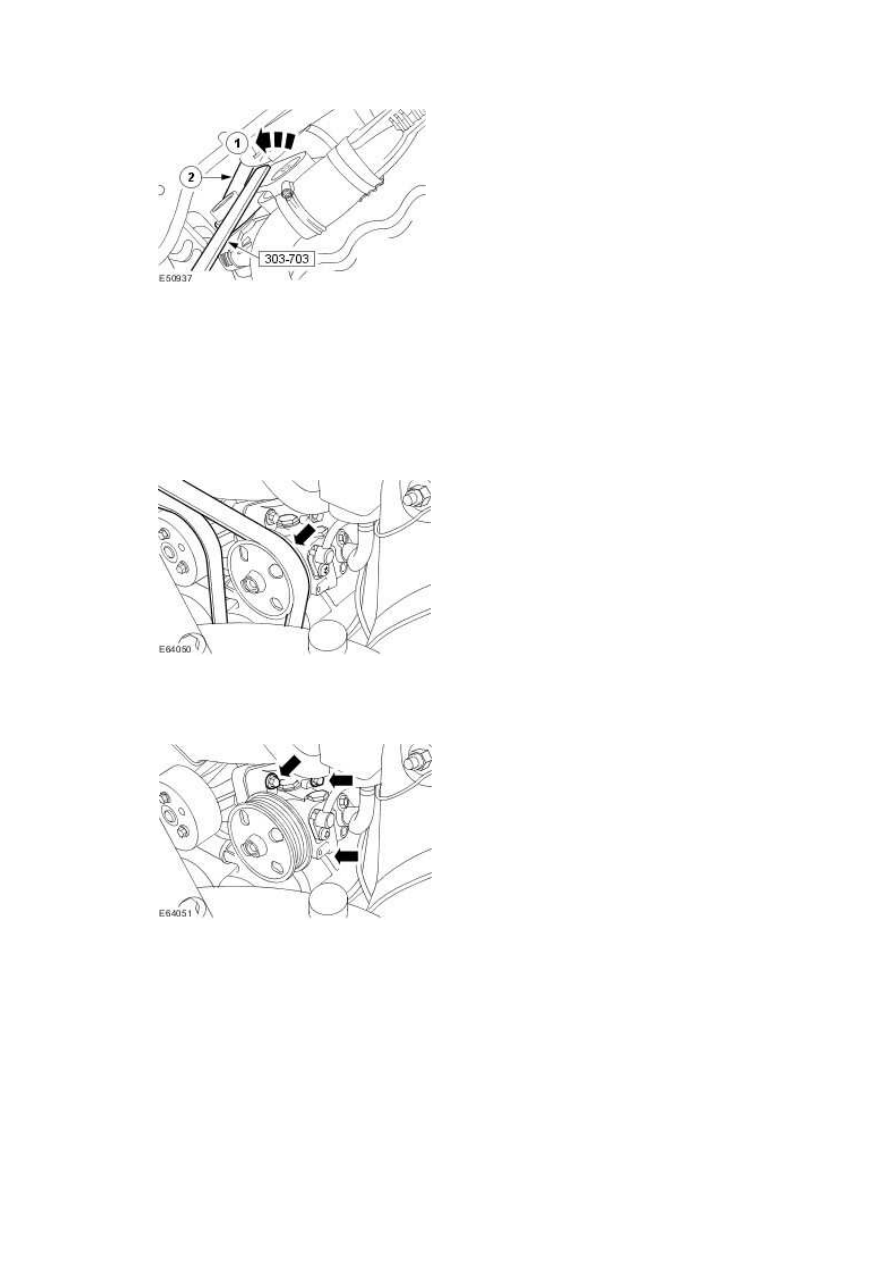

Detach the accessory drive belt.



1)

Using the special tool, rotate the accessory drive belt tensioner counter

clockwise.





2) Detach the accessory drive belt.





www.







5 . Lower the vehicle.





6

.



Detach the accessory drive belt from the power steering pump pulley and the A/C

compressor pulley.







7 . Remove the power steering pump retaining bolts.







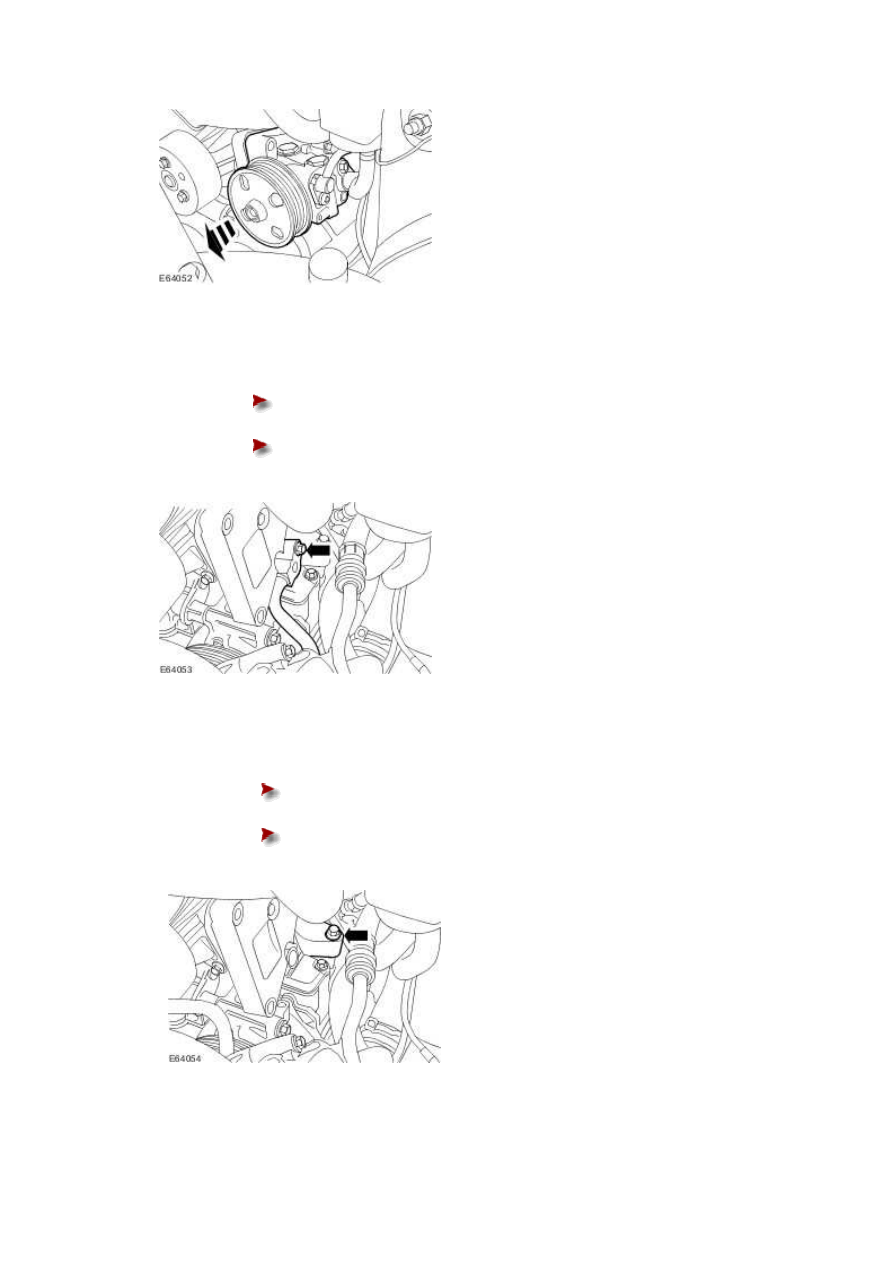

8 . Reposition the power steering pump forwards.







9 . Detach the A/C compressor return line.





Remove and discard the A/C compressor O-ring seal.







Cap the exposed ports.











10 . Detach the A/C compressor supply line.





Remove and discard the A/C compressor O-ring seal.







Cap the exposed ports.
