5 . Remove the left-hand front wheel and tire.

For additional information, refer to Wheel and Tire (74.20.05)





6 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)



Left-hand drive vehicles



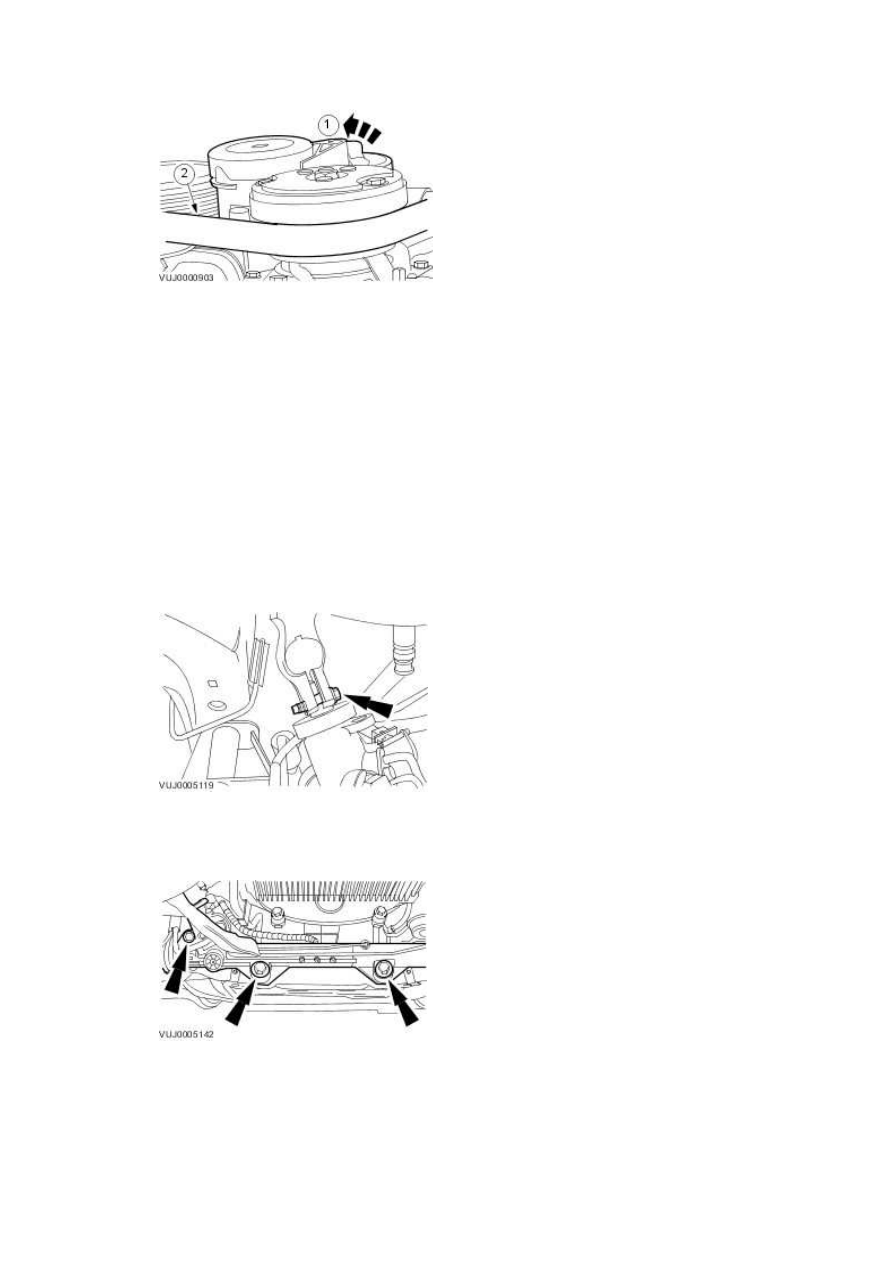

7 . Remove the steering gear shaft pinch bolt.







8 . Detach the steering gear.







9 . Secure the steering gear.





All vehicles



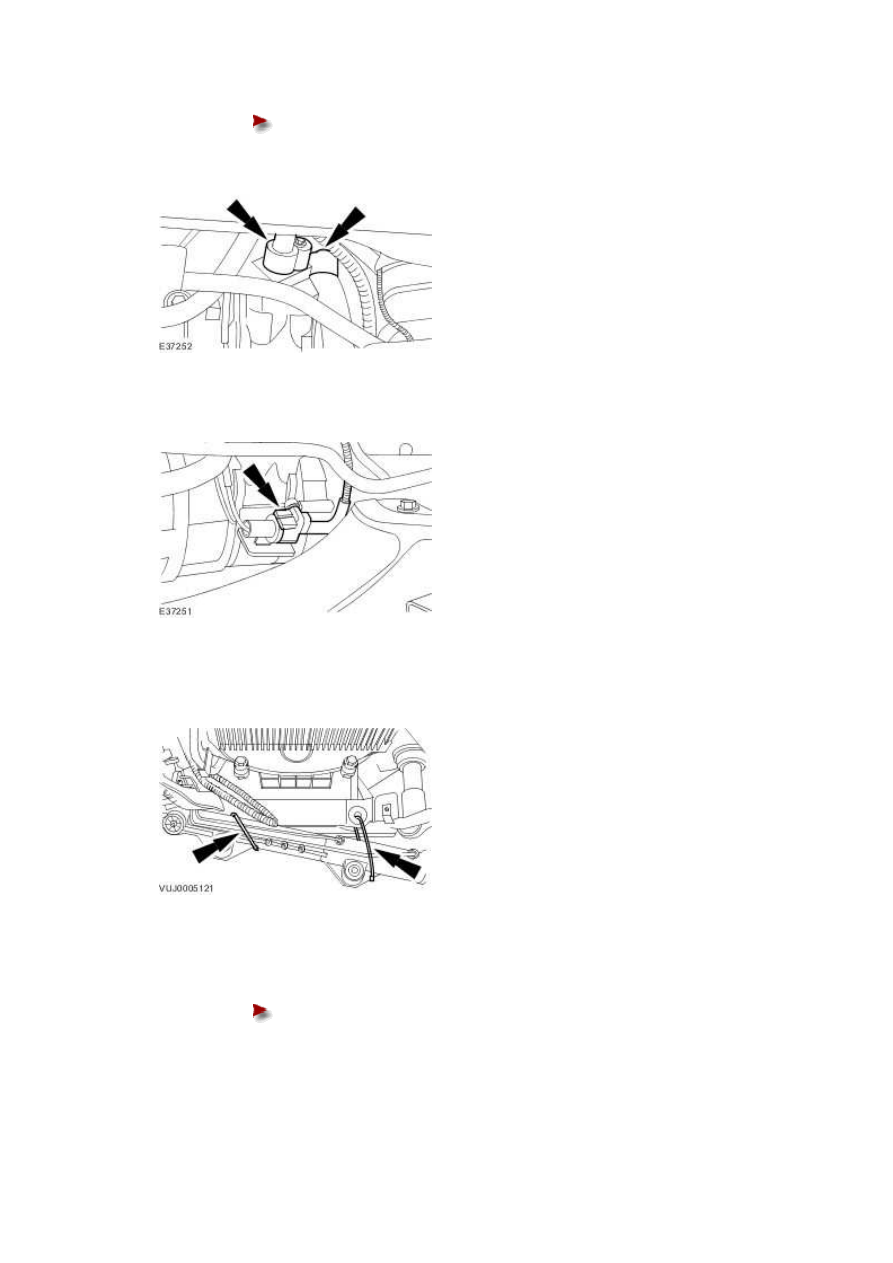

10 . Disconnect the A/C compressor electrical connector.







11 . Disconnect the A/C compressor supply and return lines.





Remove and discard the A/C compressor O-ring seals.







Cap the exposed ports.











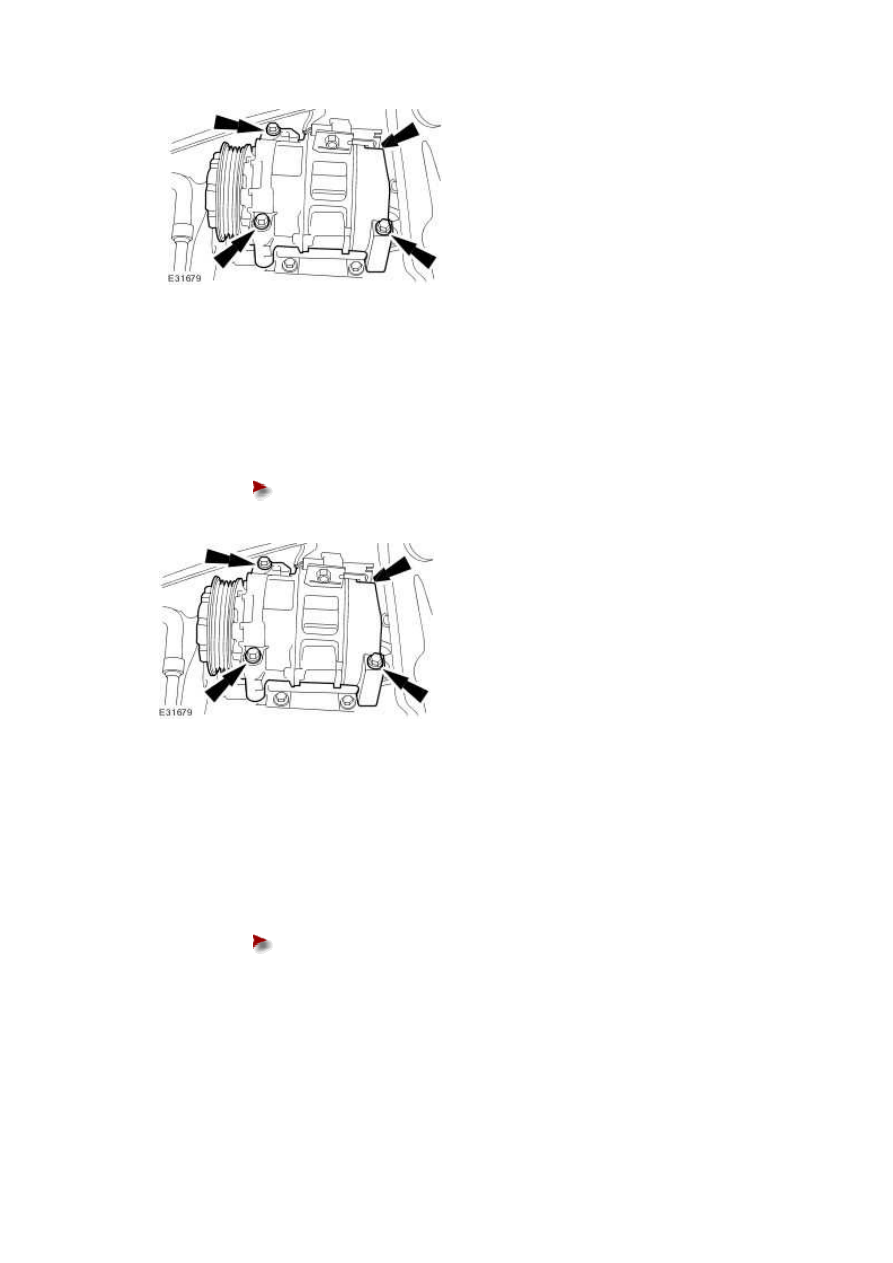

12 . Remove the A/C compressor.

www.







Installation

All vehicles



1 . Install the A/C compressor.





Tighten to 25 Nm.











2 . NOTE:





Un-cap the exposed ports.



Install new A/C compressor O-ring seals.





Lubricate the new O-rings with A/C refrigerant oil.









3 . Clean off any oil residue that may contain A/C system flourescent dye.





4 . Connect the A/C compressor supply and return lines.





Tighten to 20 Nm.











5 . Connect the A/C compressor electrical connector.





Left-hand drive vehicles

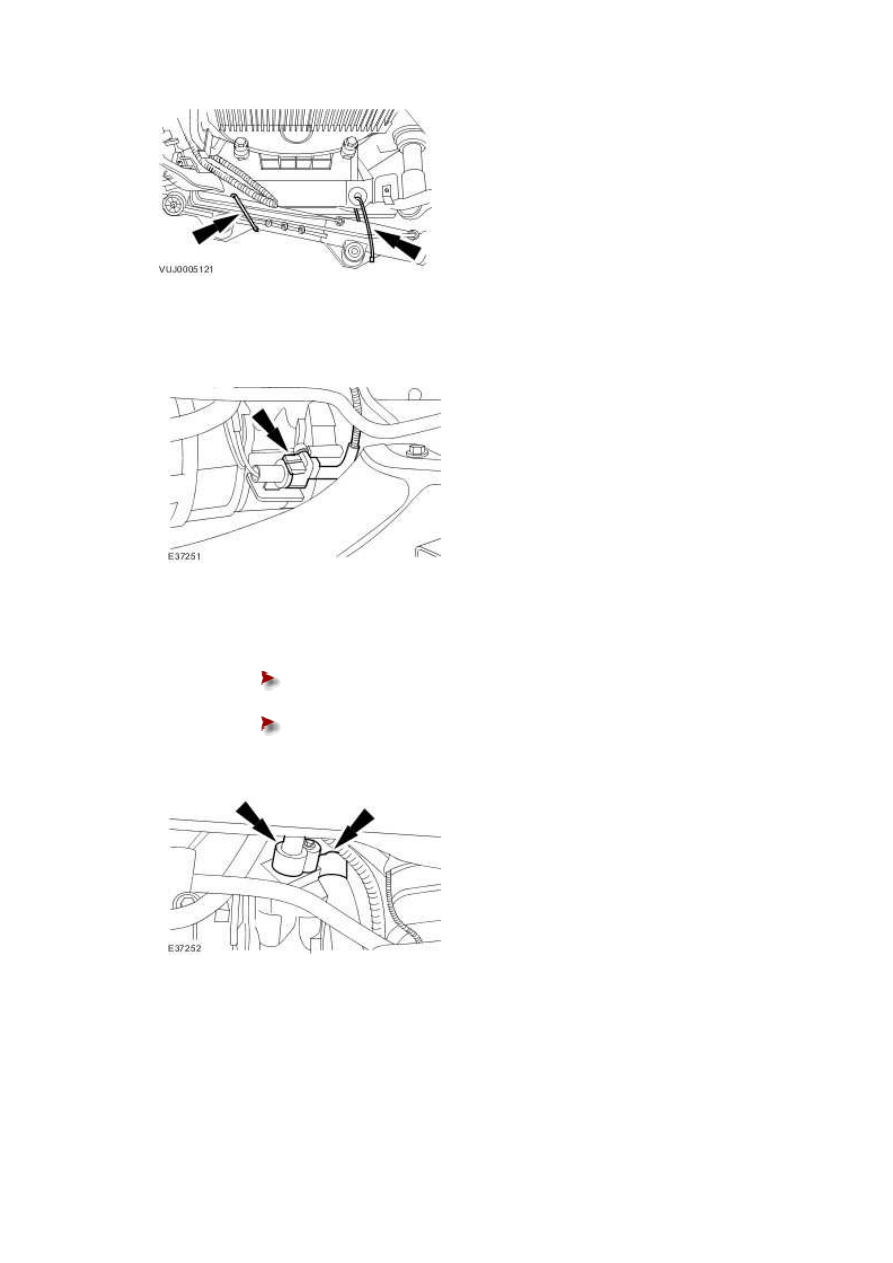

6 . Detach the steering gear.







7 . Attach the steering gear.





Tighten to 100 Nm.
