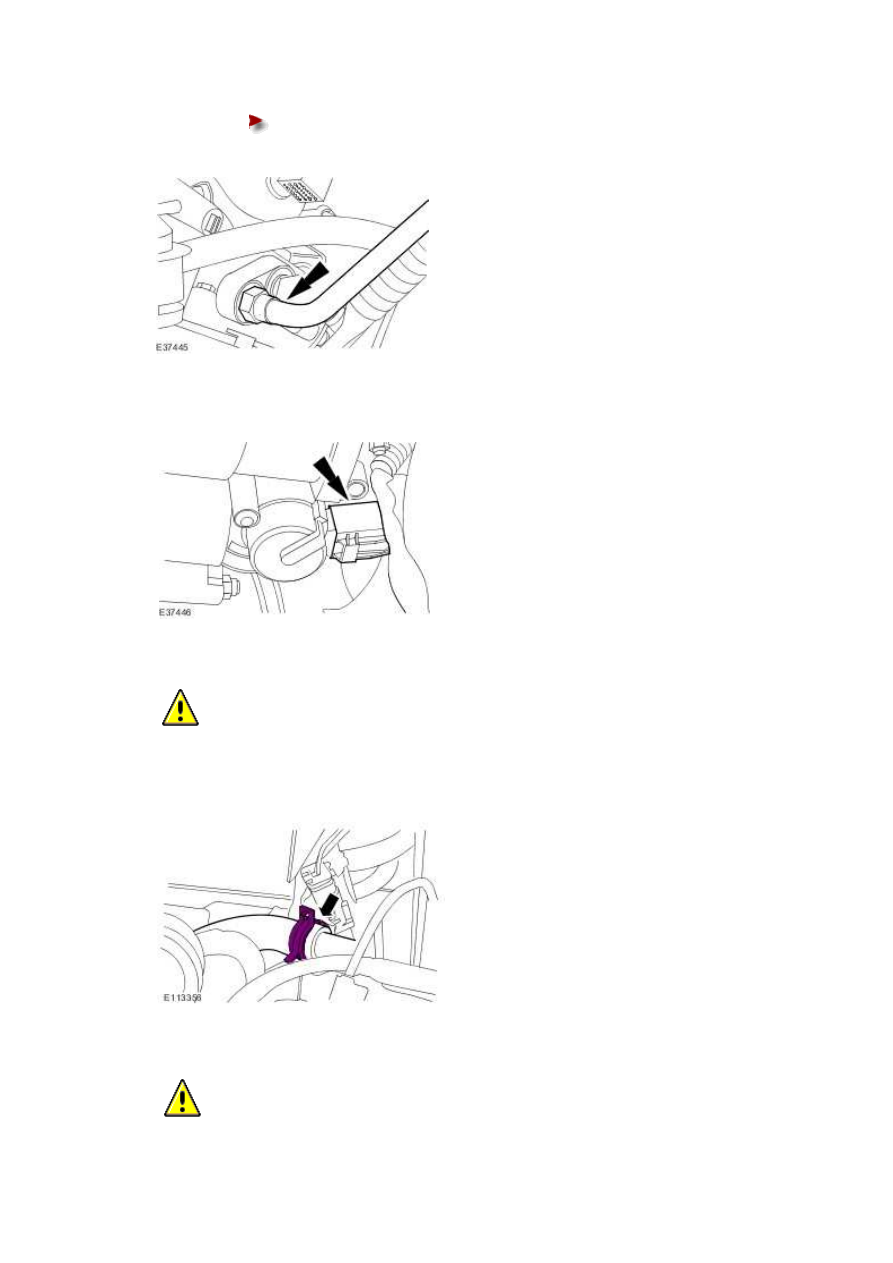

Remove the nut.











5 . Disconnect the electrical connector.







6

.



  CAUTION: Make sure air feed pipe does not come detached from air compressor

mounting bracket.





Remove air feed pipe.







7 .

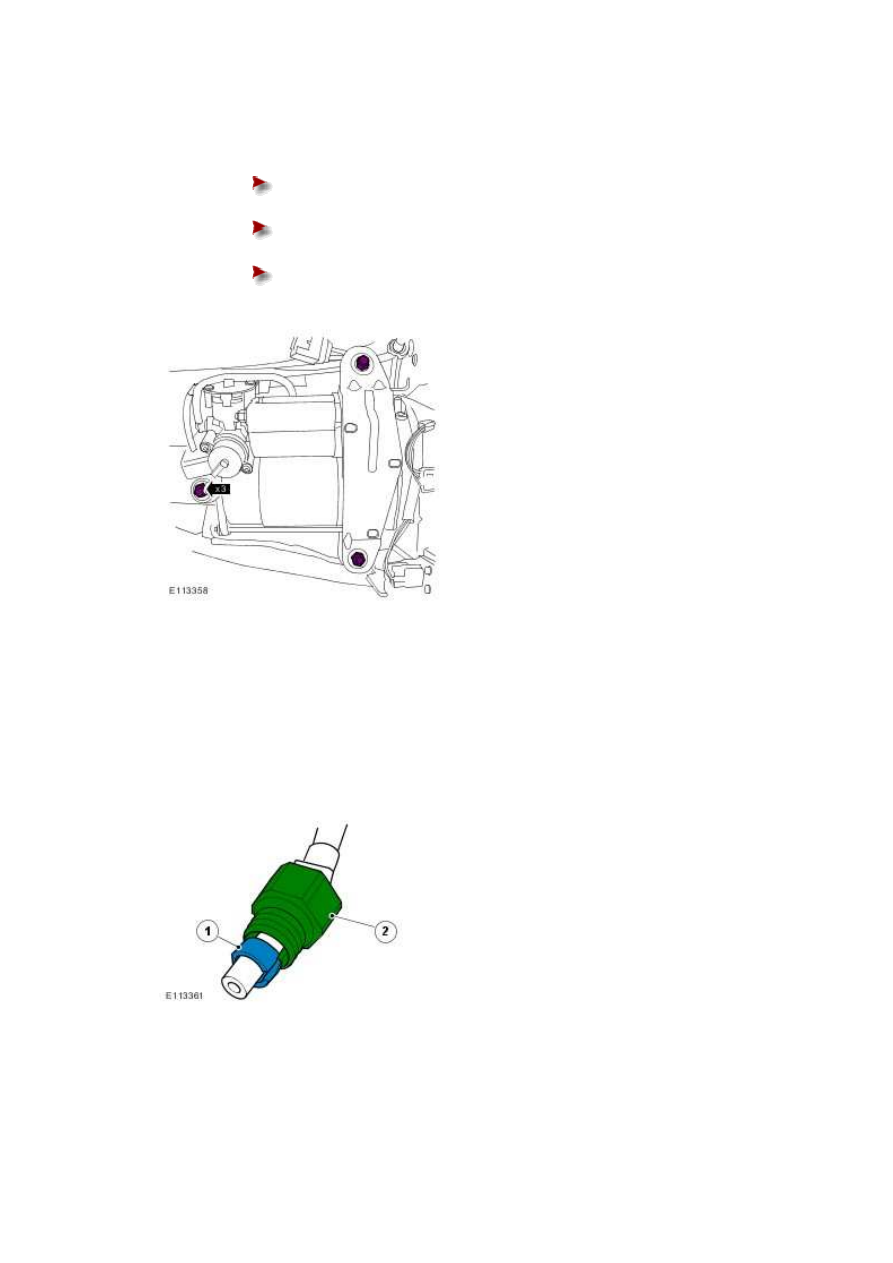

  CAUTION: Mounting bushes may fall out on removal of the compressor.



Remove the compressor.





Remove the 3 nuts.







Remove the compressor support brace.







Collect the 6 bushes.











8 . Remove air pipe union.



1) Split, remove and discard olive.





2) Remove and discard brass nut.











www.

Installation



1

.

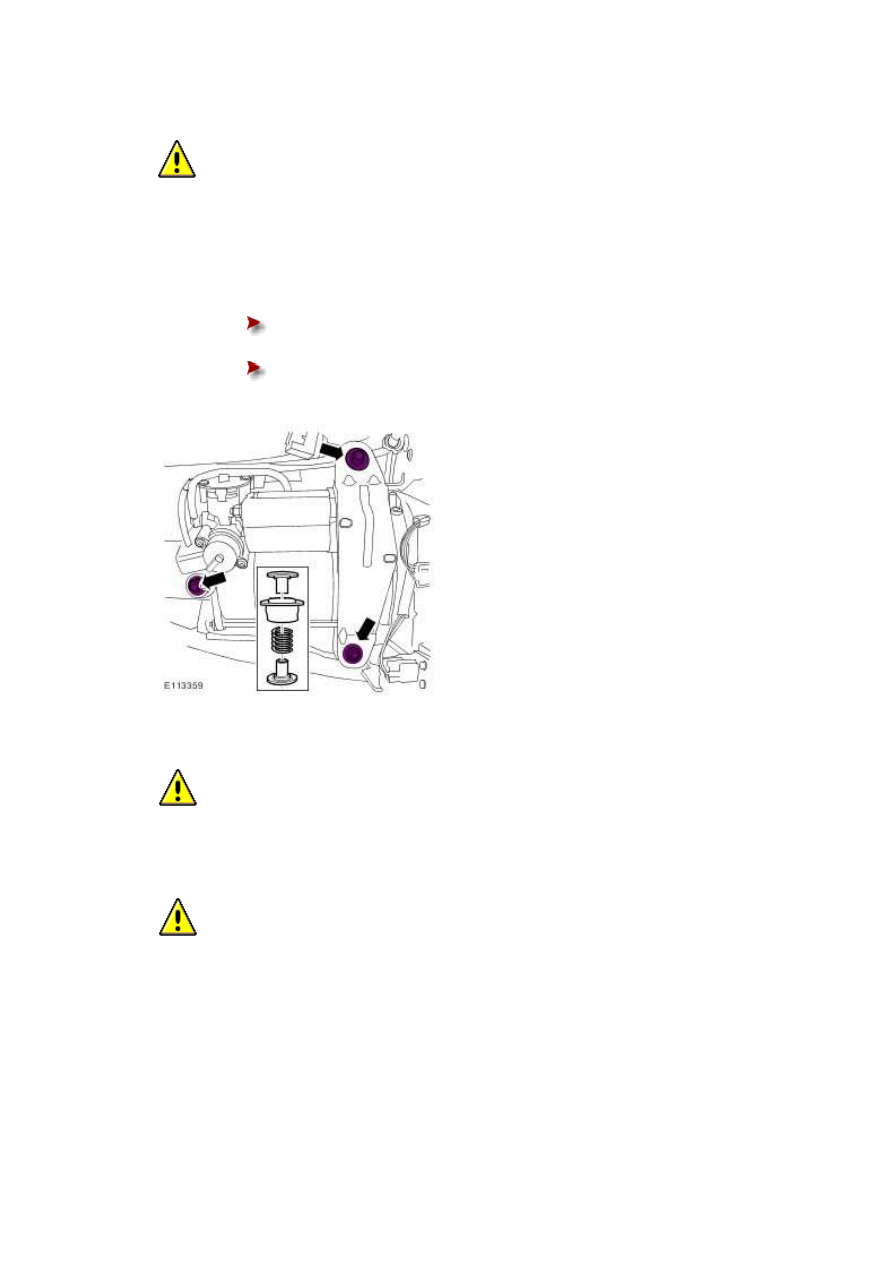

  CAUTION: Make sure mounting bushes and springs are in the correct orientation.

Failure to follow this instruction will cause the compressor to become noisey and may

cause damage to the vehicle.





Locate compressor to mounting bracket.





Install compressor support brace.







Install the 3 nuts and tighten to 20 Nm.











2

.

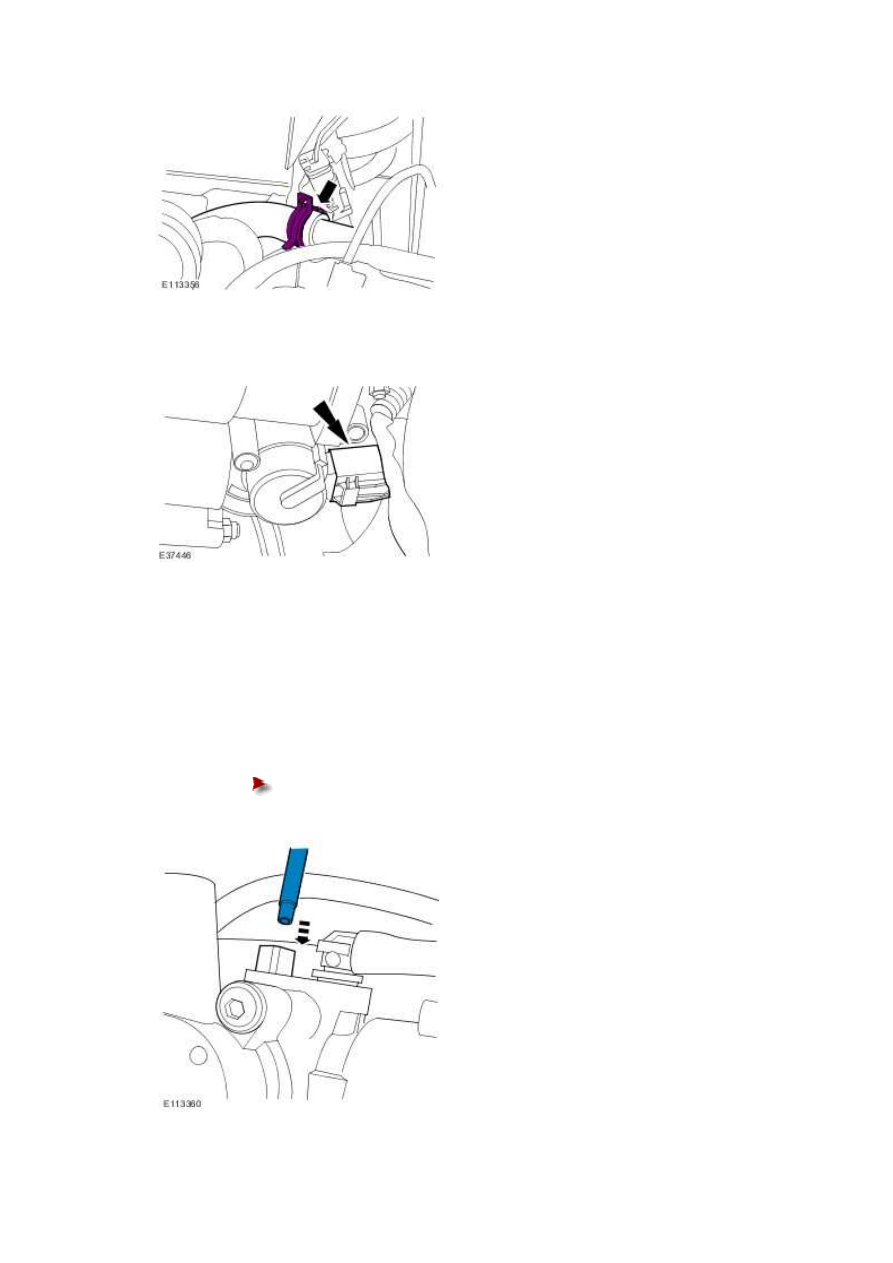

  CAUTION: Make sure the air feed pipe is not restricted and is in the correct

orientation. Failure to carry out this instruction may cause damage to the vehicle.





  CAUTION: Failure to check pipe can result in pipe being trapped and restricting air

flow to air suspension system.





Install air feed pipe to compressor filter.







3 . Connect the electrical connector.







4 . NOTE:





Make sure the pipe is routed correctly.



Remove blanking plug from compressor.





Push air pipe firmly into union.
