Jaguar XJ (X350). Manual - part 1208

short to power or open



refer to the new module

installation note at the top of the

DTC Index



B1D2511  Heater Fuel Pump



•



Fuel fired booster heater
module, heater fuel pump
circuit - short to ground



Refer to electrical circuit

diagrams, notes and check fuel

fired booster heater fuel pump

circuit for short to ground



B1D2515  Heater Fuel Pump



•



Fuel fired booster heater
module, fuel pump circuit
- short to power or open



Refer to electrical circuit

diagrams, notes and check fuel

fired booster heater fuel pump

circuit for short to power or open

B1D2611

Combustion Air

Blower



•



Fuel fired booster heater
module, combustion air
fan circuit - short to
ground



Suspect the fuel fired heater

assembly, check and install a new

heater assembly as required,

refer to the new module

installation note at the top of the

DTC Index



B1D2615

Combustion Air

Blower



•



Fuel fired booster heater
module, combustion air
fan circuit - short circuit
to power or open



Suspect the fuel fired heater

assembly, check and install a new

heater assembly as required,

refer to the new module

installation note at the top of the

DTC Index



B1D2692

Combustion Air

Blower



•



Fuel fired booster heater
module, combustion air
fan circuit - performance
or incorrect operation
(fan speed low)



Suspect the fuel fired heater

assembly, check and install a new

heater assembly as required,

refer to the new module

installation note at the top of the

DTC Index



B1D2693

Combustion Air

Blower



•



Fuel fired booster heater
module, combustion air
blower circuit - no
operation



Suspect the fuel fired heater

assembly, check and install a new

heater assembly as required,

refer to the new module

installation note at the top of the

DTC Index



B1D2711

Heater Coolant

Pump



•



Fuel fired booster heater
module, coolant pump

Pin not connected on Jaguar, DTC

will not log on Jaguar

circuit - short to ground



applications



B1D2715

Heater Coolant

Pump



•



Fuel fired booster heater
module, coolant pump
circuit - short to power or
open



Pin not connected on Jaguar, DTC

will not log on Jaguar

applications



B1D2993

No Start, even after

restart attempt



•



Fuel fired booster heater
module - no operation



Suspect the fuel fired heater fuel

supply, check fuel supply pipe's

and joints for security Check fuel

pump for correct operation



B1D3093

No Start In Test

Mode, No

generation of flame

detected in test

mode



•



Fuel fired booster heater
module - no generation of
flame detected in test
mode



Suspect the fuel fired heater fuel

supply, check fuel supply pipe's

and joints for security Check fuel

pump for correct operation



B1D3194

Flame Detected

Prior to Normal

Operation



•



Fuel fired booster heater
module - unexpected
operation



Suspect the fuel fired heater

assembly, check and install a new

heater assembly as required,

refer to the new module

installation note at the top of the

DTC Index



B1D3292

Multiple Flame

Interruption During

Heating Cycle



•



Fuel fired booster heater
module - performance or
incorrect operation



Suspect the fuel fired heater fuel

supply, check fuel supply pipe's

and joints for security Check fuel

pump for correct operation



B1D3392

Flame Interruption

During Normal

Operation



•



Fuel fired booster heater
module - performance or
incorrect operation



Suspect the fuel fired heater fuel

supply, check fuel supply pipe's

and joints for security Check fuel

pump for correct operation



B1D3468

Heater In Lock Out

Mode



•



Fuel fired booster heater
module - event
information



Suspect the fuel fired heater fuel

supply, check fuel supply pipe's

and joints for security Check fuel

pump for correct operation



U007308

Control Module

Communication Bus

"A" Off



•



Fuel fired booster heater
module - CAN bus
signal/message failure



Refer to electrical circuit

diagrams and check fuel fired

booster heater module circuit for

CAN bus circuit fault



www.

U016487

Lost Communication

With HVAC Control

Module



•



Fuel fired booster heater
module - missing message
from climate control
module



Refer to electrical circuit

diagrams and check fuel fired

booster heater module circuit for

CAN bus to climate control

module circuit fault



U030055

Internal Control

Module Software

Incompatibility



•



Fuel fired booster heater
module - not configured



The module can be configured

using the new module

configuration procedure. Check

and configure as required



U1A0008

Private

Communication

Network



•



Fuel fired booster heater
module - Can Bus
signal/message failure



Refer to electrical circuit

diagrams and check fuel fired

booster heater module for W-Bus

communication fault (Telestart

only)



U1A0395

Car Config

Parameter



•



Fuel fired booster heater
module - incorrect
assembly car
configuration code miss-
match (e.g. petrol fuel
burning heater in diesel
vehicle)



The module can be configured

using the new module

procedure. Check and configure

as required



U1A3787

Crash Status

Telegram



•



Fuel fired booster heater
module - missing message
from restraints control
Module



Refer to electrical circuit

diagrams and check fuel fired

booster heater module circuit for

CAN bus to restraints control

Module circuit fault



U1A446C  Fuel Level



•



Fuel fired booster heater
module - low fuel



This is not a fault! The vehicle

fuel level was low and the fuel

fired booster heater module shut

down to improve the MPG,

advise vehicle driver that below a

certain fuel level the auxiliary

heater shuts down









Removal and installation





Fuel Fired Booster Heater

Removal



1 . Remove the fender splash shield.

For additional information, refer to Fender Splash Shield (76.10.90)

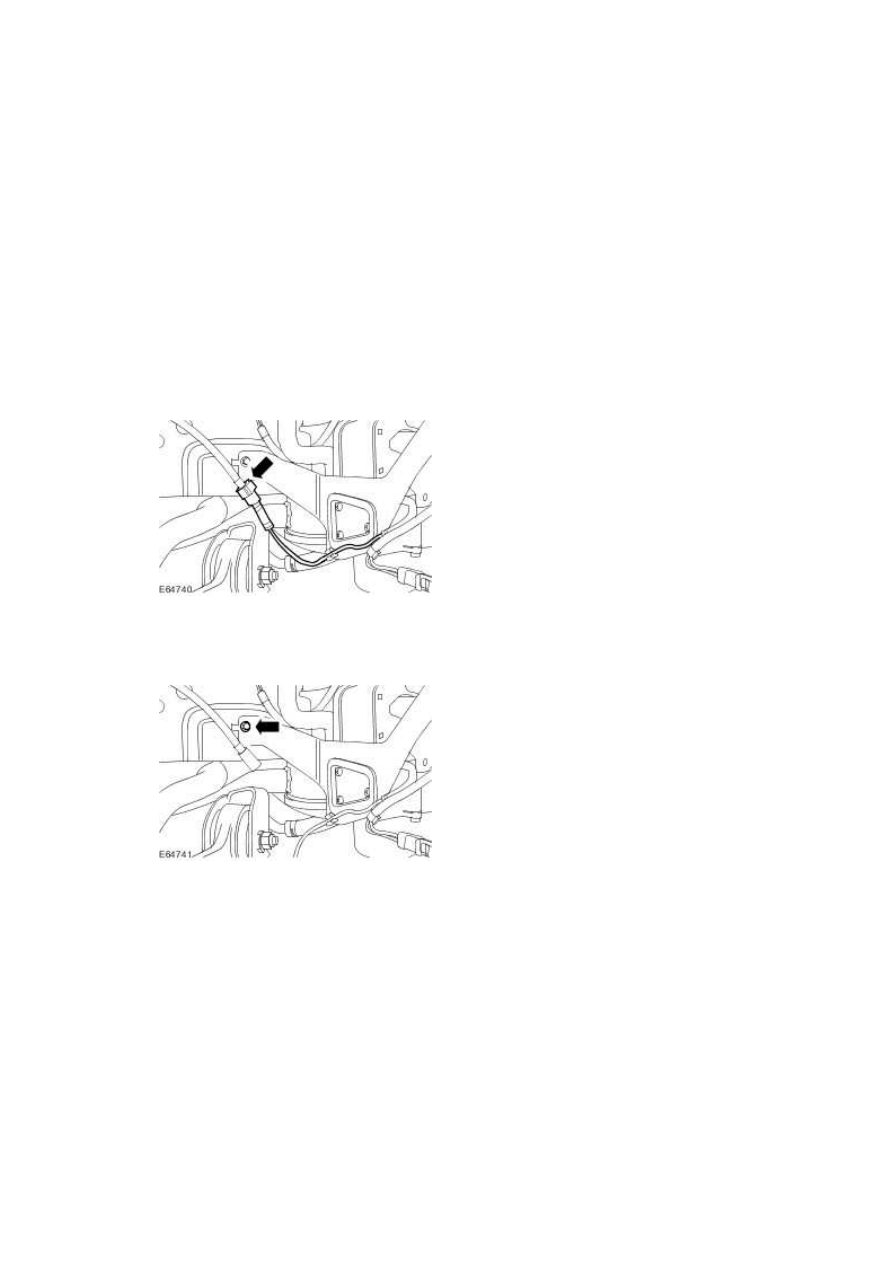

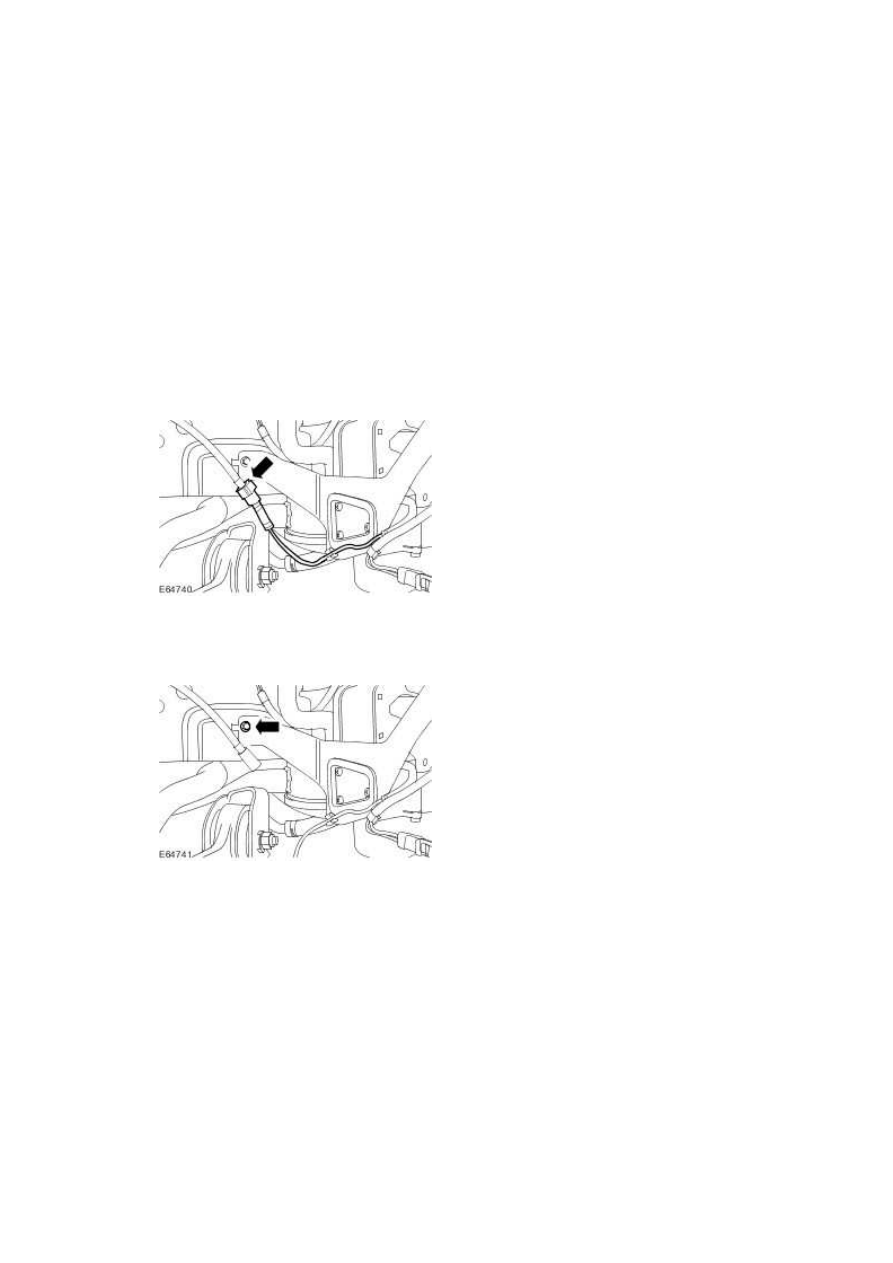

2 . Disconnect the fuel fired booster heater fuel line.







3 . Remove the fuel fired booster heater retaining bolt.







4 . Raise the vehicle.





5 . Remove the radiator splash shield.
