Jaguar XJ (X350). Manual - part 1154

switched off. The fuel pressure must be relieved before attempting any repairs. Failure to

follow these instructions may result in personal injury.





  WARNING: After carrying out repairs, the fuel system must be checked visually for

leaks. Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all

times and always observe fuel handling precautions. Failure to follow these instructions

may result in personal injury.





  WARNING: If taken internally do not induce vomiting, seek immediate medical

attention. Failure to follow these instructions may result in personal injury.





  WARNING: If fuel contacts the eyes, flush the eyes with cold water or eyewash

solution and seek medical attention.





  WARNING: Wash hands thoroughly after handling, as prolonged contact may cause

irritation. Should irritation develop, seek medical attention.





Disconnect the battery ground cable. <<414-01>>







2 . Detach the fuel tank filler pipe cap.





3 . De-pressurize the fuel system. <<310-00>>





4 . Drain the fuel system. <<310-00>>

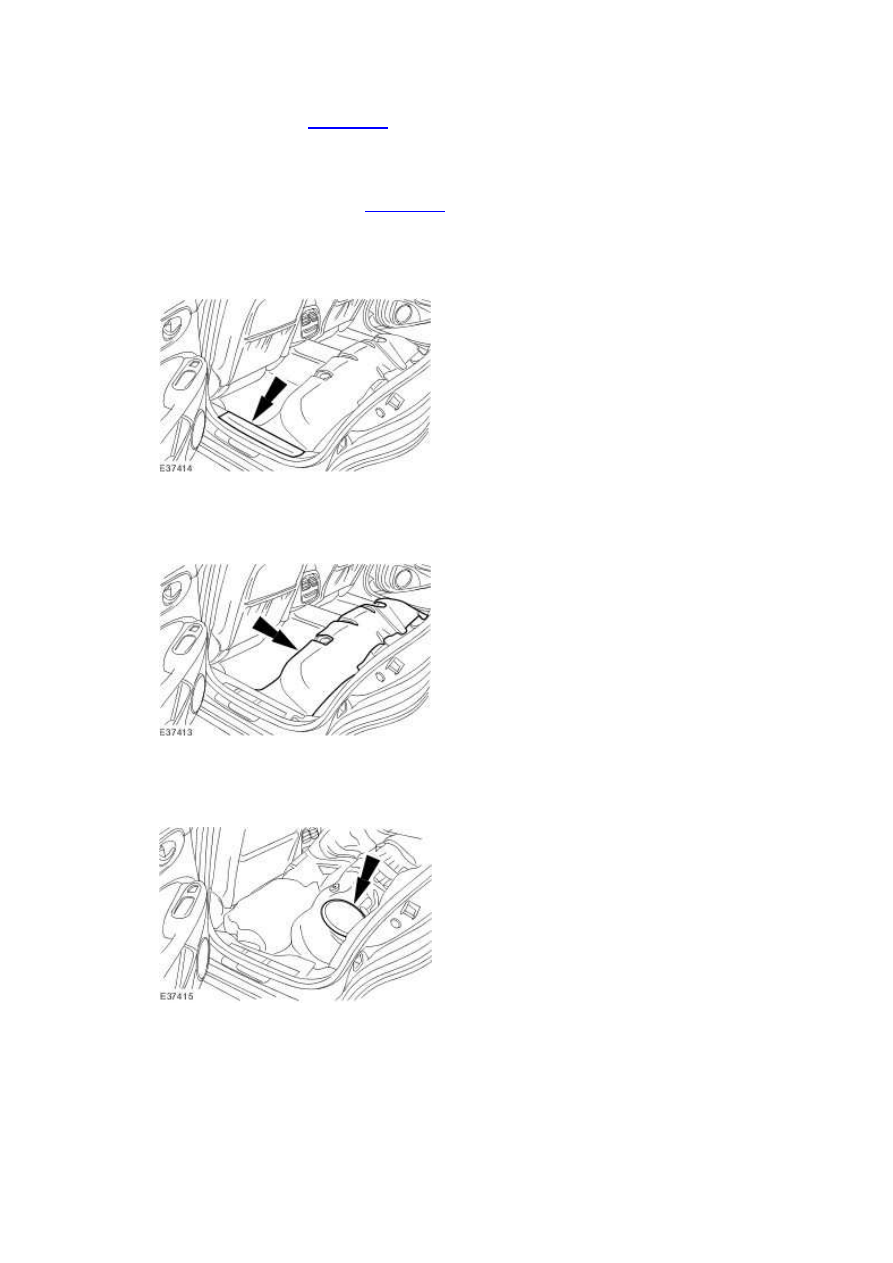

5 . Remove the rear seat cushion. <<501-10>>





6 . Remove the scuff plate trim panel.







7 . Detach and reposition the floor covering.







8 . Remove the floor aperture cover.

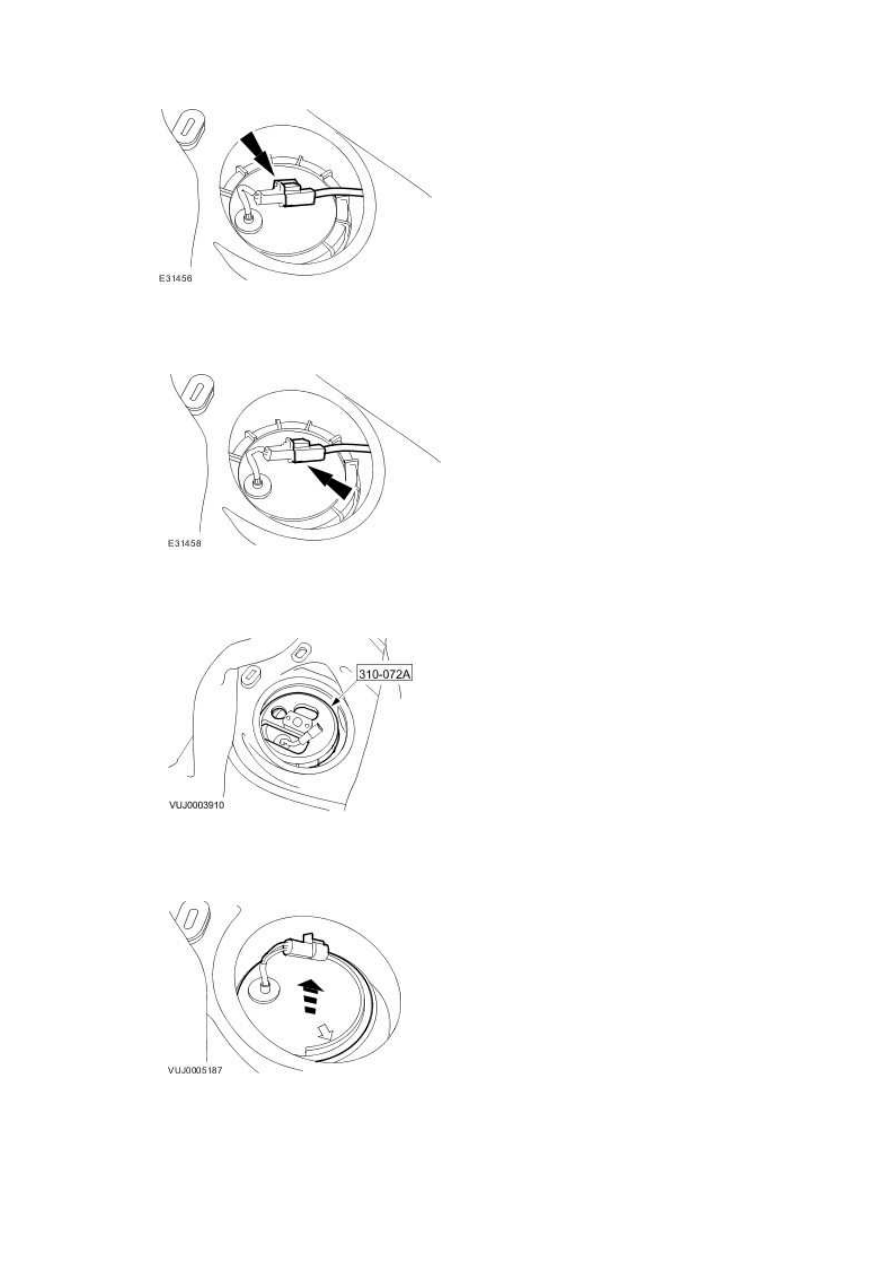

9 . Detach the fuel transfer pump module electrical connector from the retaining bracket.

www.







10 . Disconnect the fuel transfer pump electrical connector.







11 . Using the special tool, remove the fuel transfer pump locking ring.







12 . Detach and reposition the upper part of the fuel transfer pump.







13 .

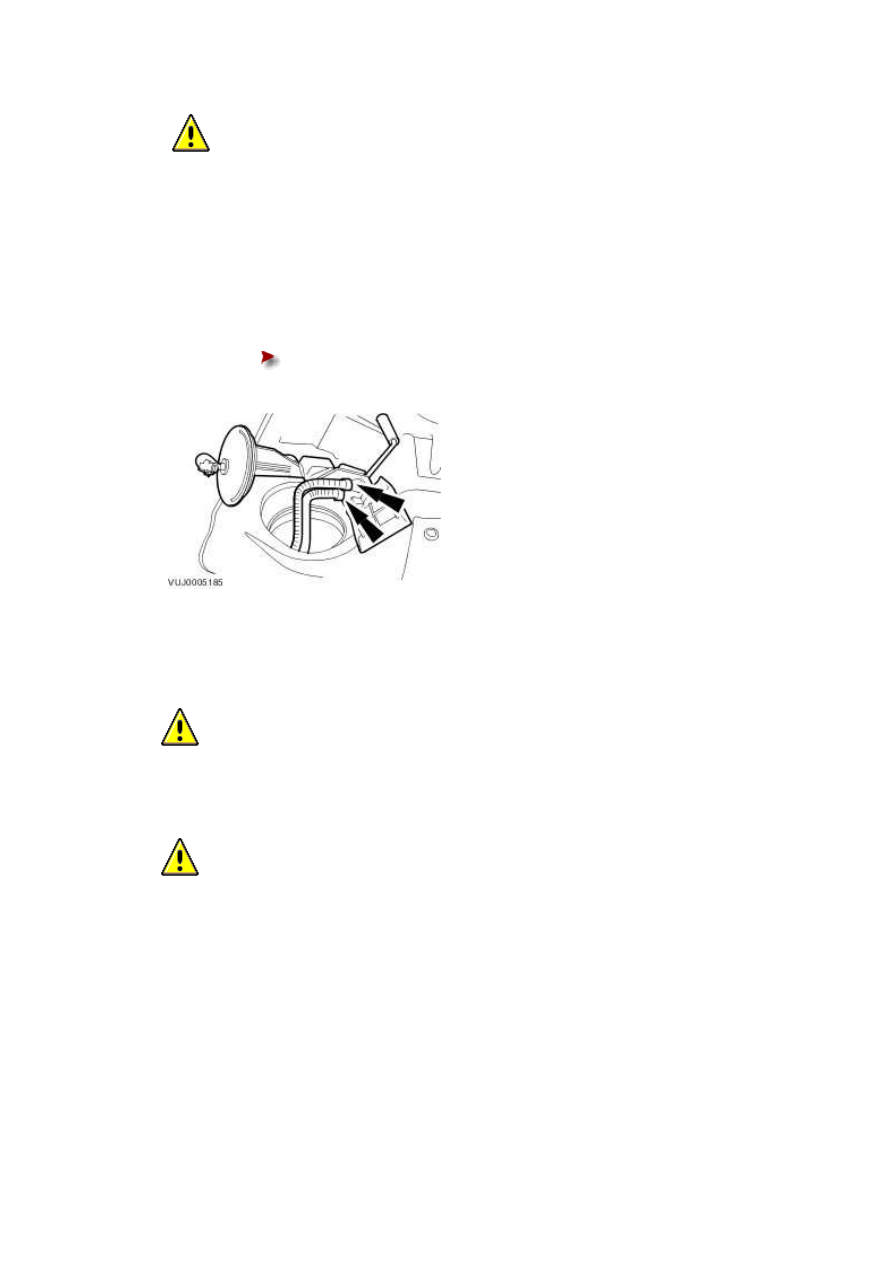

  CAUTION: Make sure no damage occurs to the fuel level float.



NOTE:





Remove and discard the fuel transfer pump gasket.



Remove the fuel transfer pump.





Disconnect the fuel cross over lines.











Installation



1

.



  CAUTION: Make sure the arrow on the fuel transfer pump lines up with the 'NA'

marker on the fuel tank.





  CAUTION: Make sure no damage occurs to the fuel level float.





NOTE:





Install a new gasket to the fuel transfer pump flange.



NOTE:





Take care not to stretch the gasket.
