Jaguar XJ (X350). Manual - part 1135

Fuel Level Sender RH - 4.2L NA V8 -
AJV8/4.2L SC V8 - AJV8/3.0L NA V6 -
AJ27/3.5L NA V8 - AJV8, VIN Range:
G00442->G45703

Removal

  WARNING: Do not smoke or carry lighted tobacco or an open flame of any type when

working on or near any fuel related components. Highly flammable vapors are always present and

may ignite. Failure to follow these instructions may result in personal injury.





  WARNING: Do not carry or operate cellular phones when working on or near any fuel

related components. Highly flammable vapors are always present and may ignite. Failure to follow

these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.







1

.



Remove the fuel pump module.

For additional information, refer to Fuel Pump Module - 4.2L NA V8 - AJV8/4.2L SC V8 -

AJV8/3.0L NA V6 - AJ27/3.5L NA V8 - AJV8, VIN Range: G00442->G45703 (19.45.08)







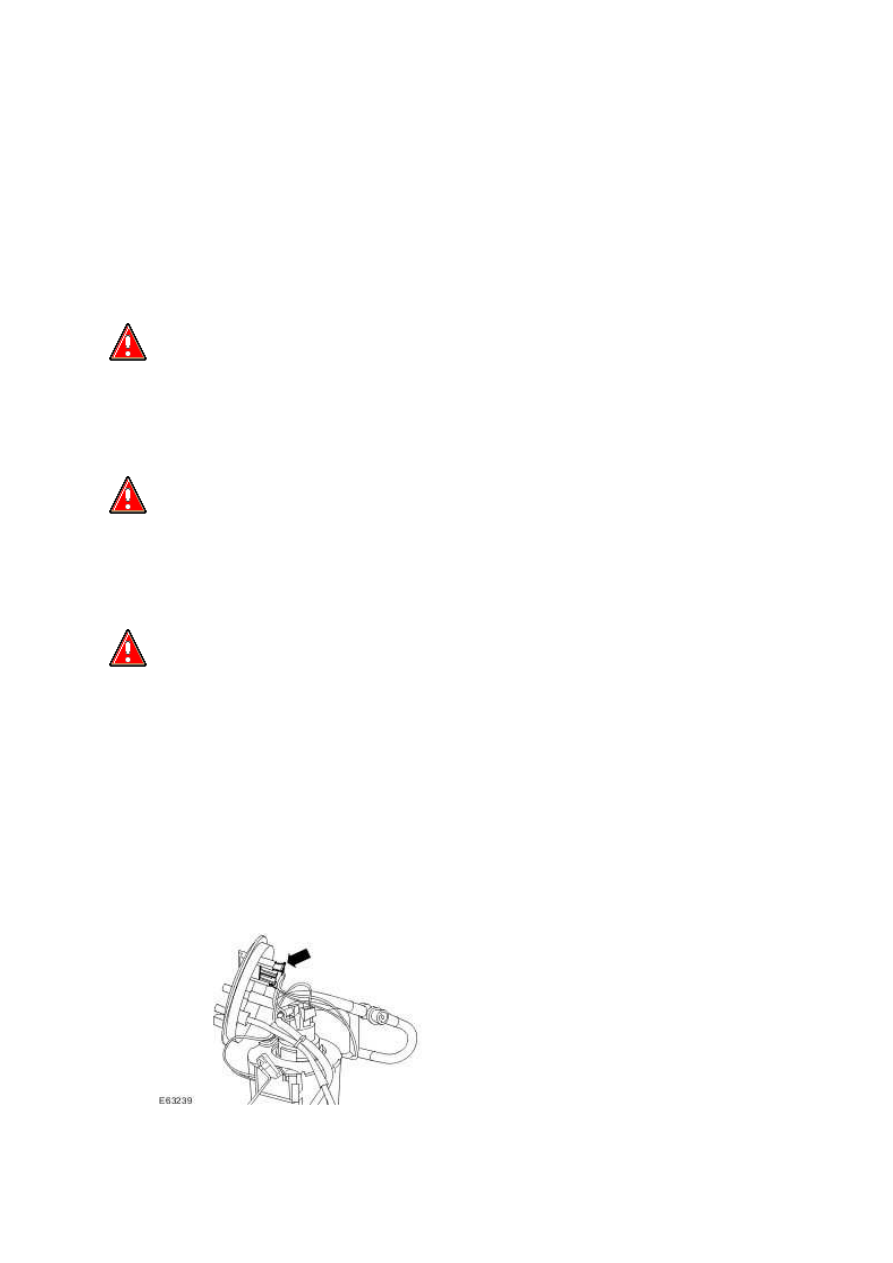

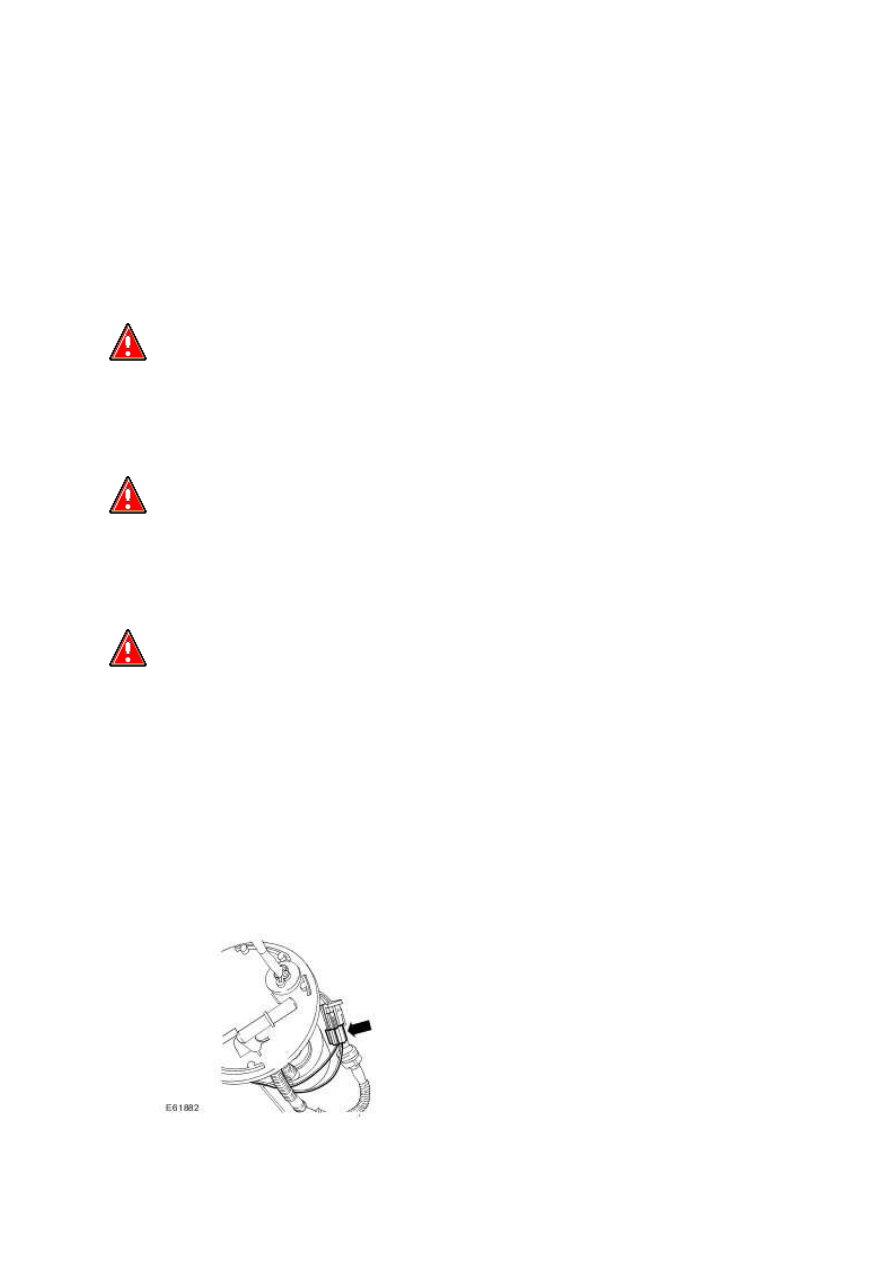

2 . Disconnect the fuel level sender electrical connector.







3 . Remove the fuel level sender and harness.







Installation

  WARNING: Do not smoke or carry lighted tobacco or an open flame of any type when

working on or near any fuel related components. Highly flammable vapors are always present and

may ignite. Failure to follow these instructions may result in personal injury.





  WARNING: Do not carry or operate cellular phones when working on or near any fuel

related components. Highly flammable vapors are always present and may ignite. Failure to follow

these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.







1 . To install, reverse the removal procedure.







www.

Fuel Level Sender RH - 4.2L NA V8 -
AJV8/4.2L SC V8 - AJV8/3.0L NA V6 -
AJ27/3.5L NA V8 - AJV8, VIN Range:
G45704->G99999

Removal

  WARNING: Do not smoke or carry lighted tobacco or an open flame of any type when

working on or near any fuel related components. Highly flammable vapors are always present and

may ignite. Failure to follow these instructions may result in personal injury.





  WARNING: Do not carry or operate cellular phones when working on or near any fuel

related components. Highly flammable vapors are always present and may ignite. Failure to follow

these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all times

and always observe fuel handling precautions. Failure to follow these instructions may result in

personal injury.







1

.



Remove the fuel pump module.

For additional information, refer to Fuel Pump Module - 4.2L NA V8 - AJV8/4.2L SC V8 -

AJV8/3.0L NA V6 - AJ27/3.5L NA V8 - AJV8, VIN Range: G45704->G99999 (19.45.08)







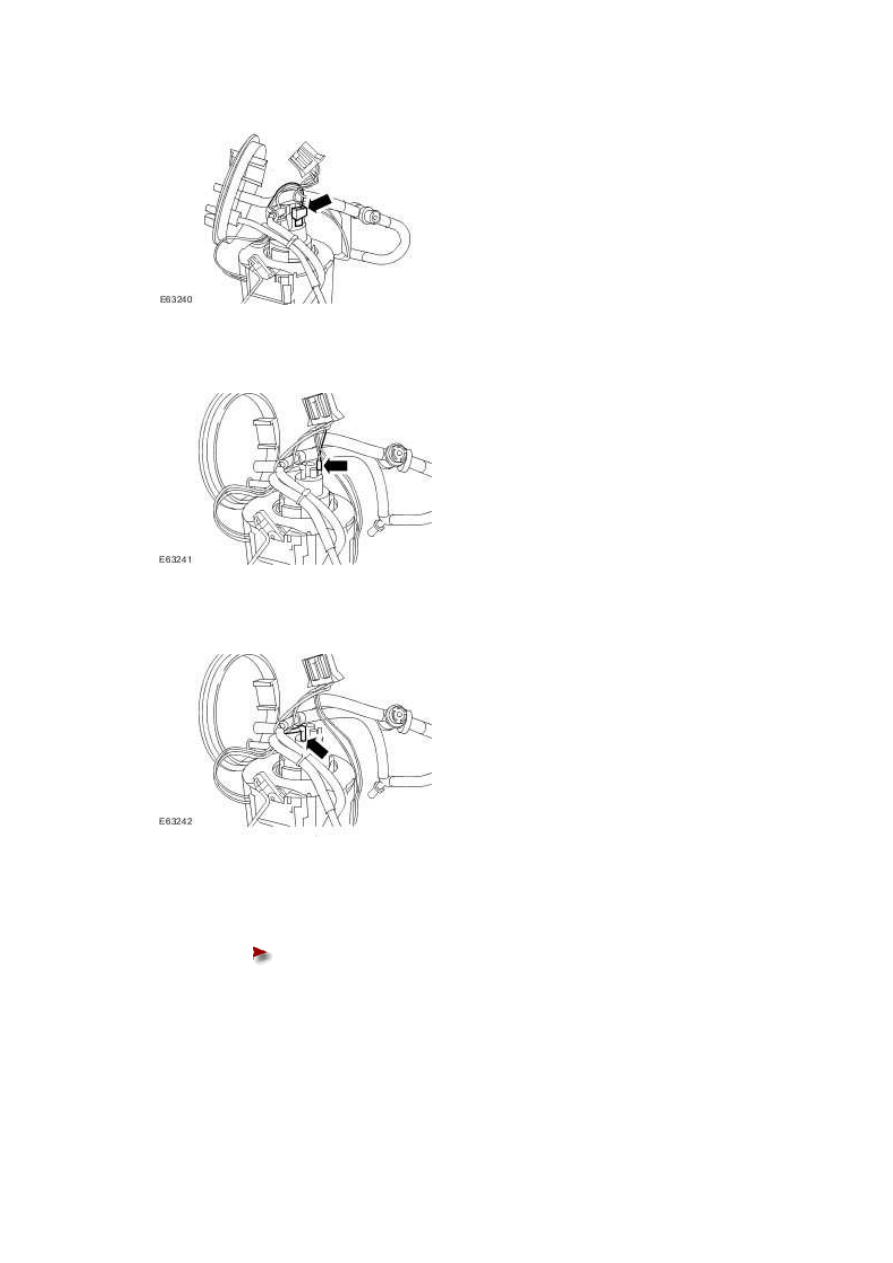

2 . Disconnect the fuel pump module electrical connector.







3 . Disconnect the fuel level sender electrical connector.







4 . Disconnect the fuel level sender electrical connector.







5 . Disconnect the fuel level sender electrical connector.







6 . Remove the fuel level sender and harness.

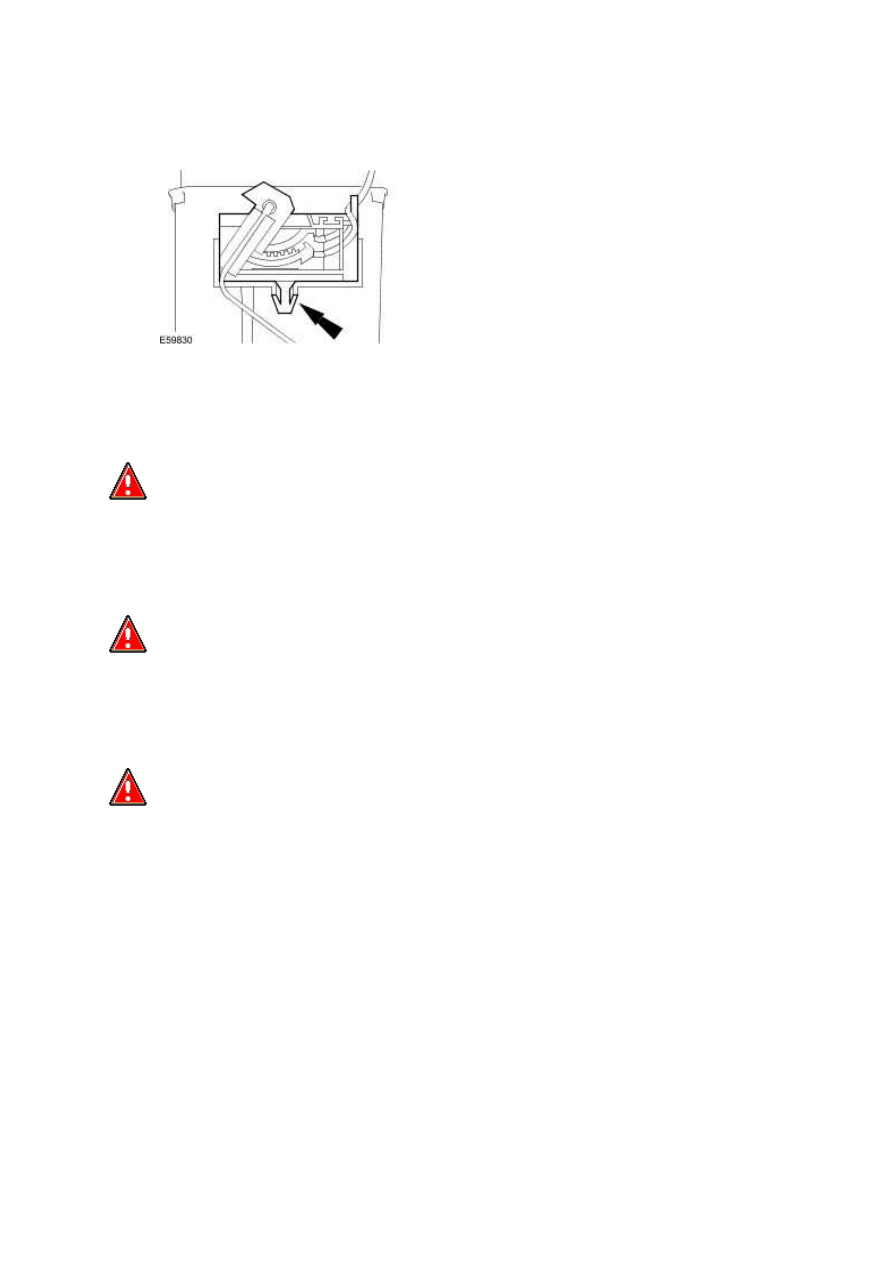

Cut the fuel level sender harness tie strap.
