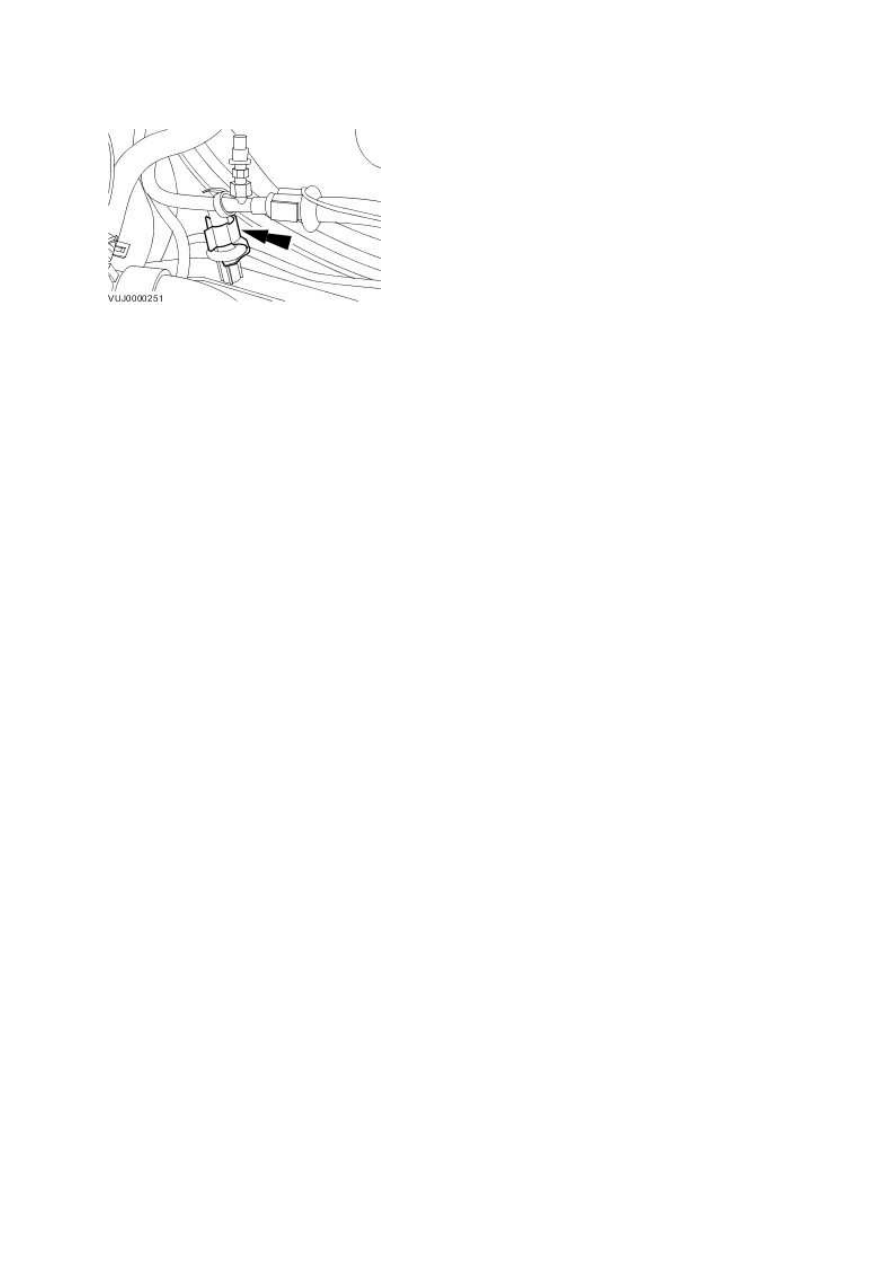

4.  Close the special tool and push it into the female end of the spring lock coupling.







5.  Disconnect the spring lock coupling.







6.  Remove the special tool.





Connect

1.  NOTE:





Install new O-ring seals.





NOTE:





Install a new garter spring.

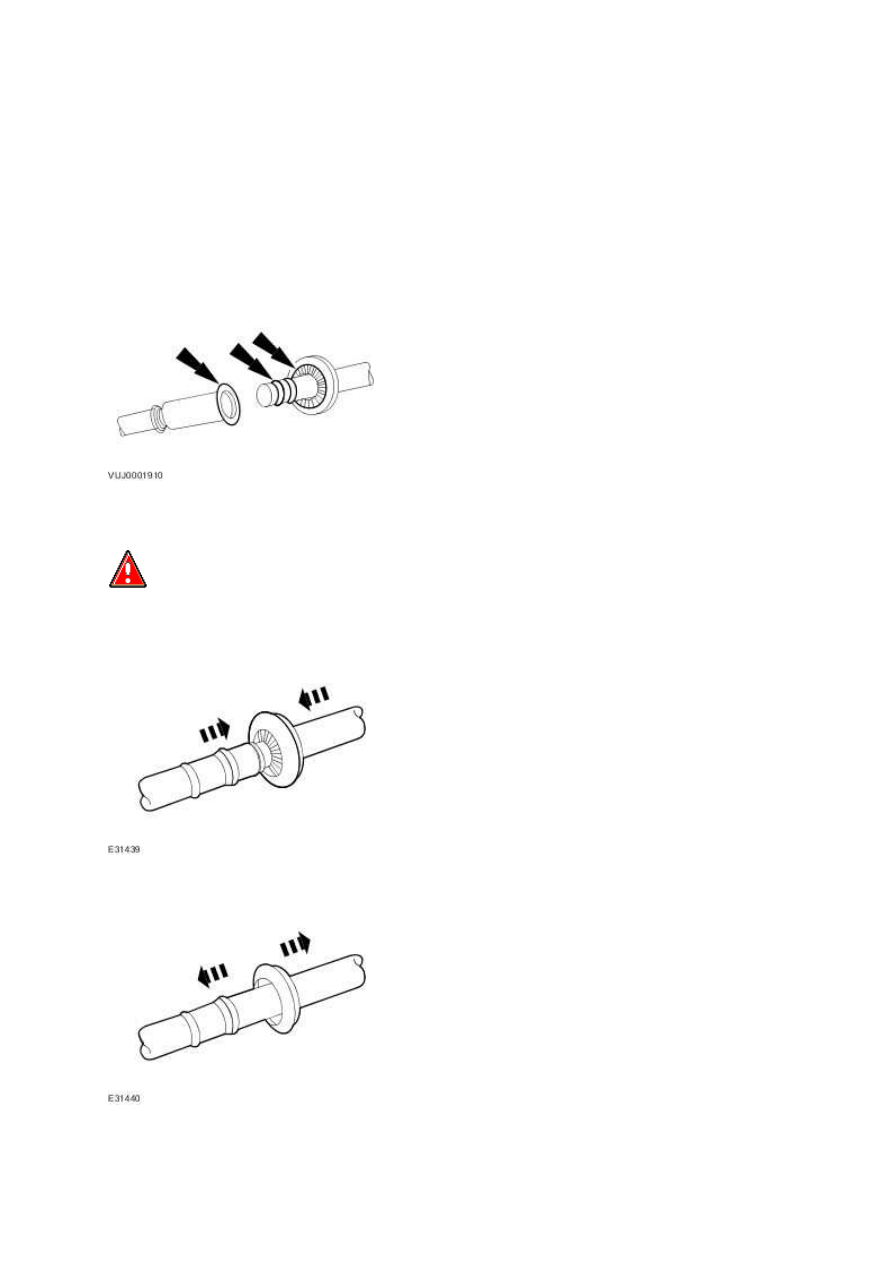

Clean and inspect the male and female ends of the spring lock coupling.







2.

  WARNING: Make sure the garter spring snaps over the male end of the spring lock coupling.





Connect the spring lock coupling.







3.  Check the spring lock coupling to make sure it is correctly connected.

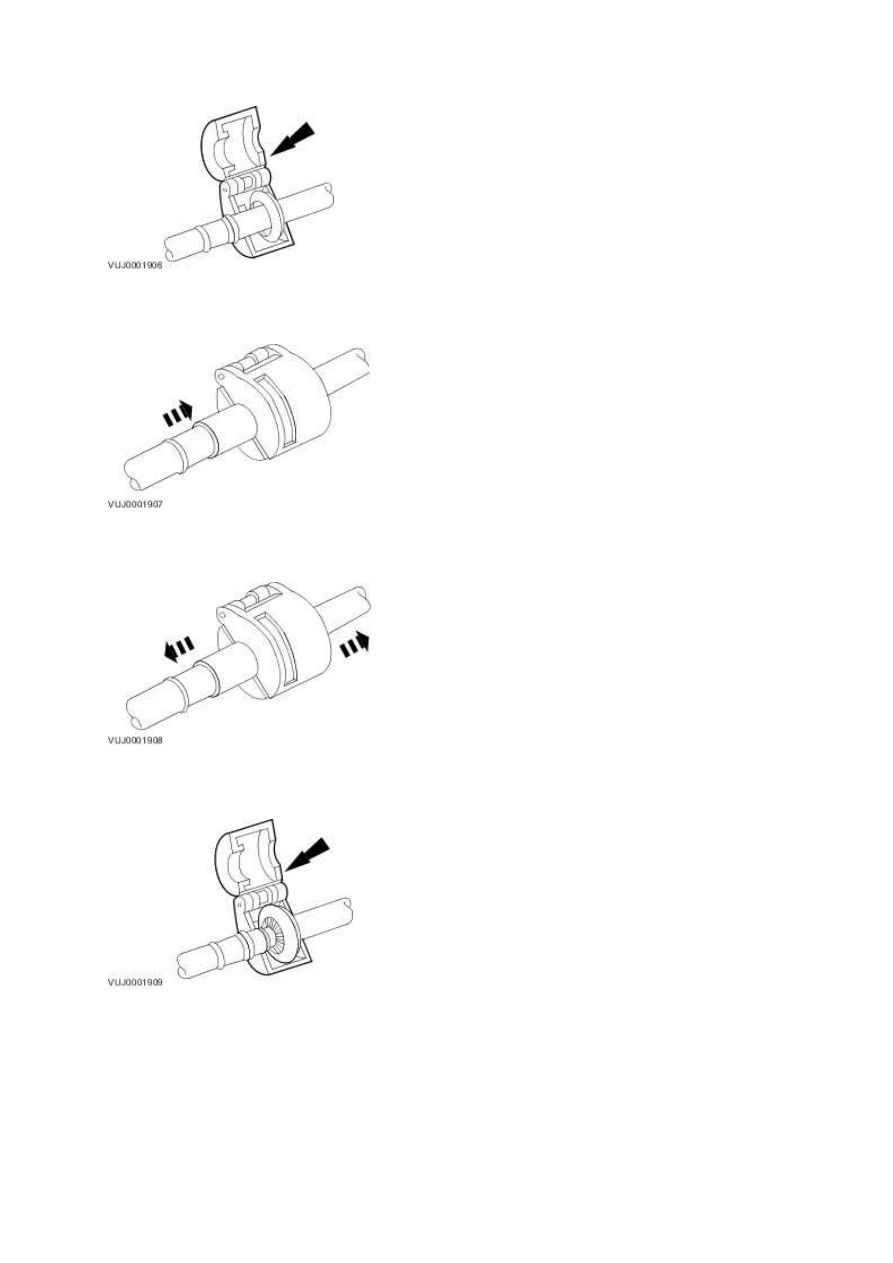

4.  Install the safety clip to the spring lock coupling.

www.









Description and operations





Fuel System - VIN Range: G00442-
>G45703

Vehicles with supercharger
