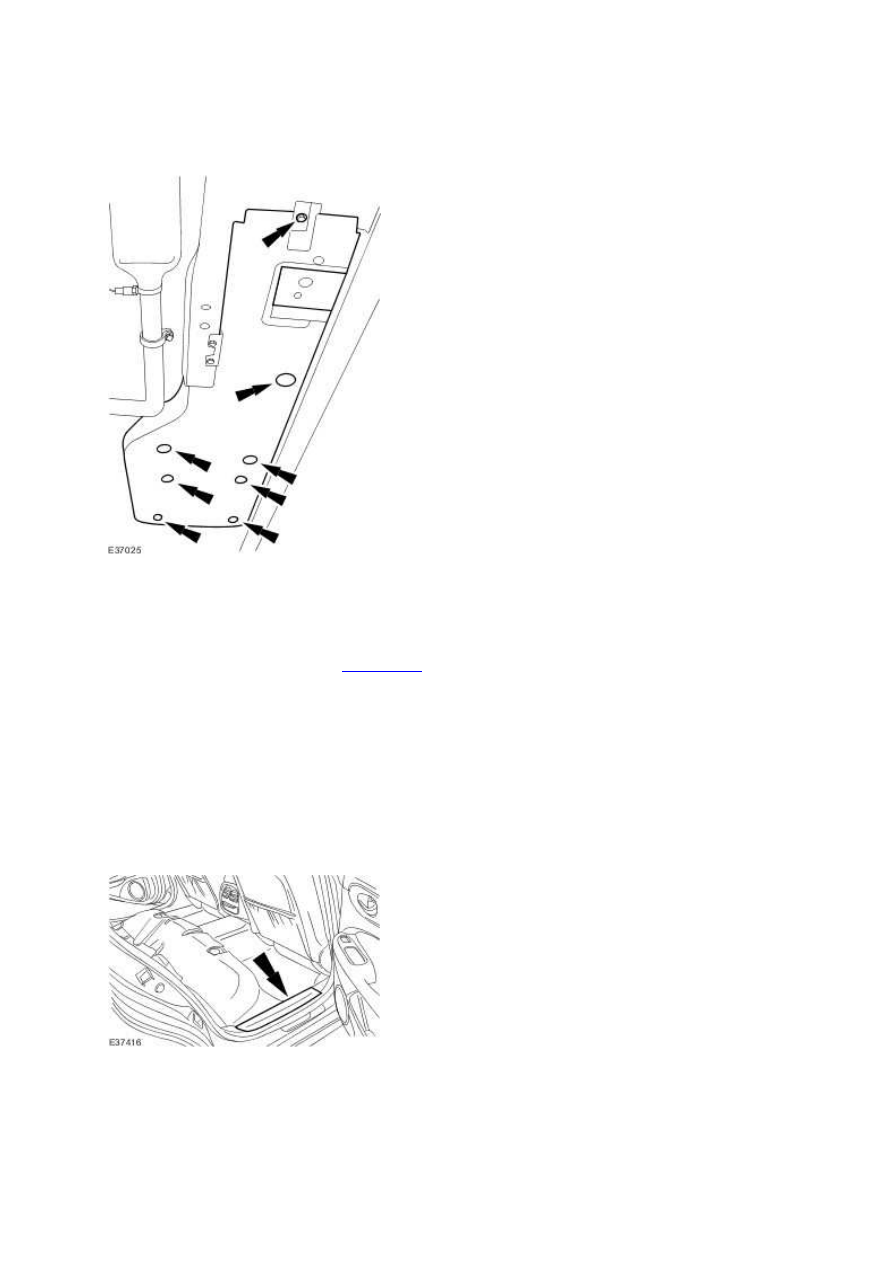

10.  Fit the left-hand under body tray.







11.  Lower the vehicle.





12.  Remove the rear seat cushion. <<501-10>>





13.  NOTE:





Right-hand shown, left-hand similar.

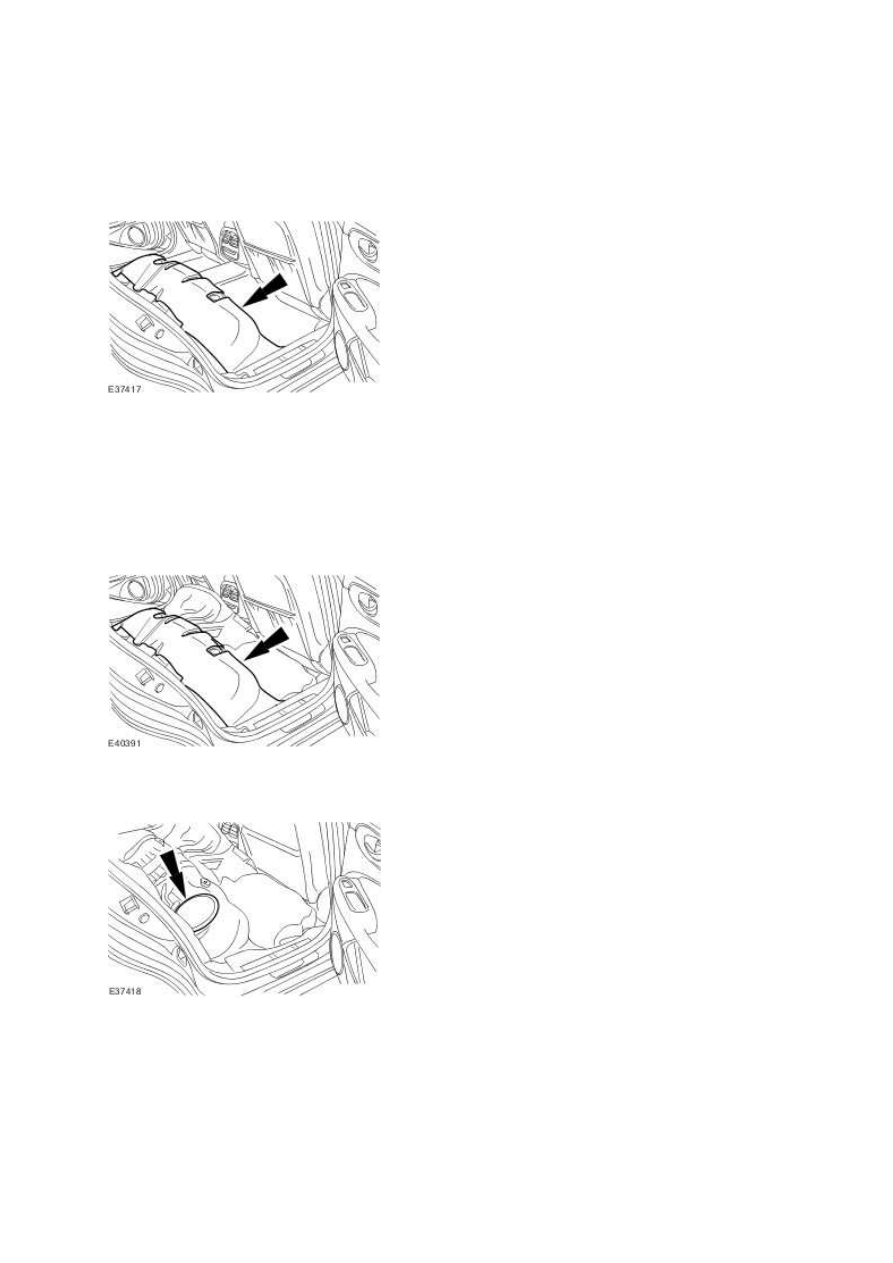

Remove the scuff plate trim panel.











Right-hand shown, left-hand similar.





Detach and reposition the floor covering.







15.  NOTE:





Right-hand shown, left-hand similar.





Detach and reposition the rear seat cushion insulation.







16.  Remove the floor aperture cover.

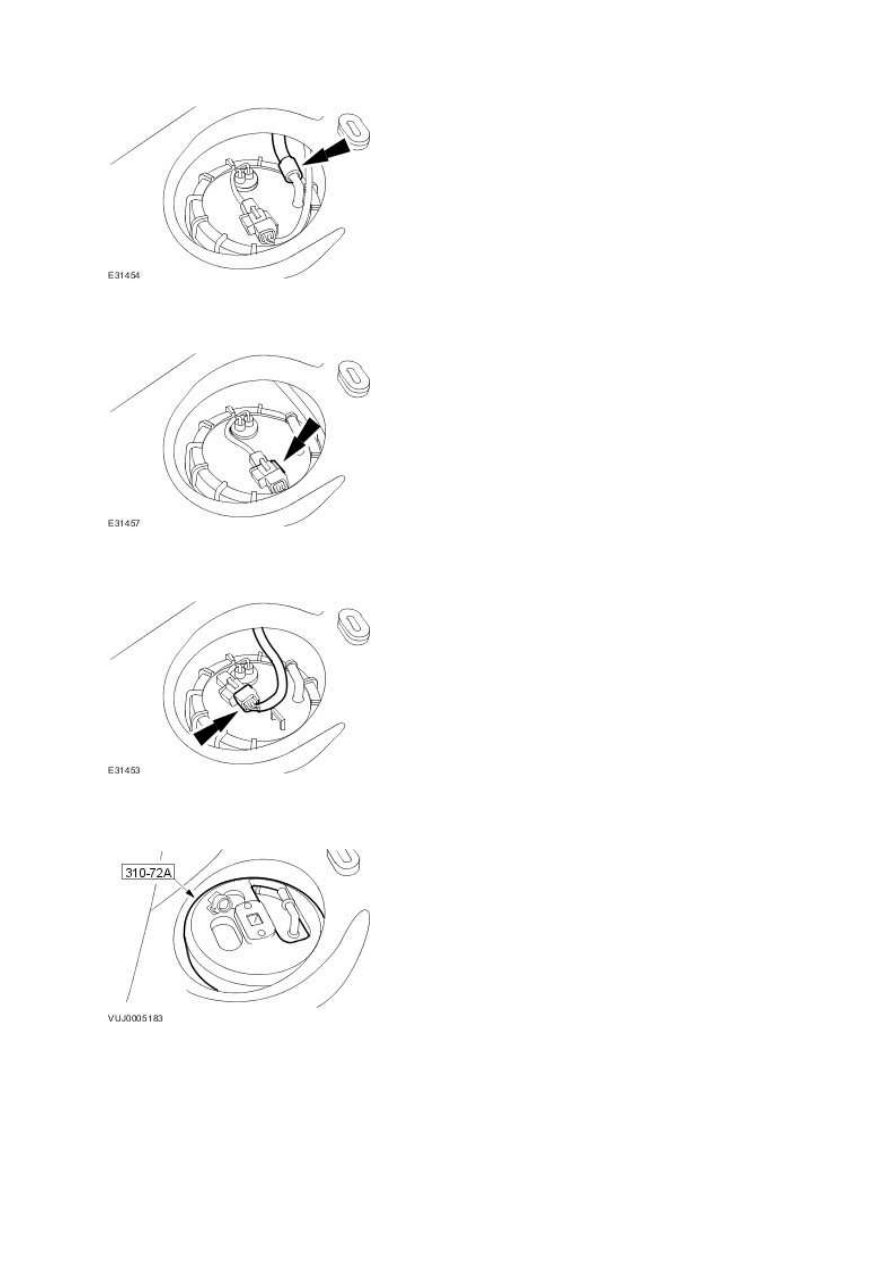

17.  Disconnect the fuel pump module quick release coupling.



14.  NOTE:

www.





18.  Detach the fuel pump module electrical connector from the retaining bracket.







19.  Disconnect the fuel pump module electrical connector.







20.  Using the special tool, remove the fuel pump module locking ring.

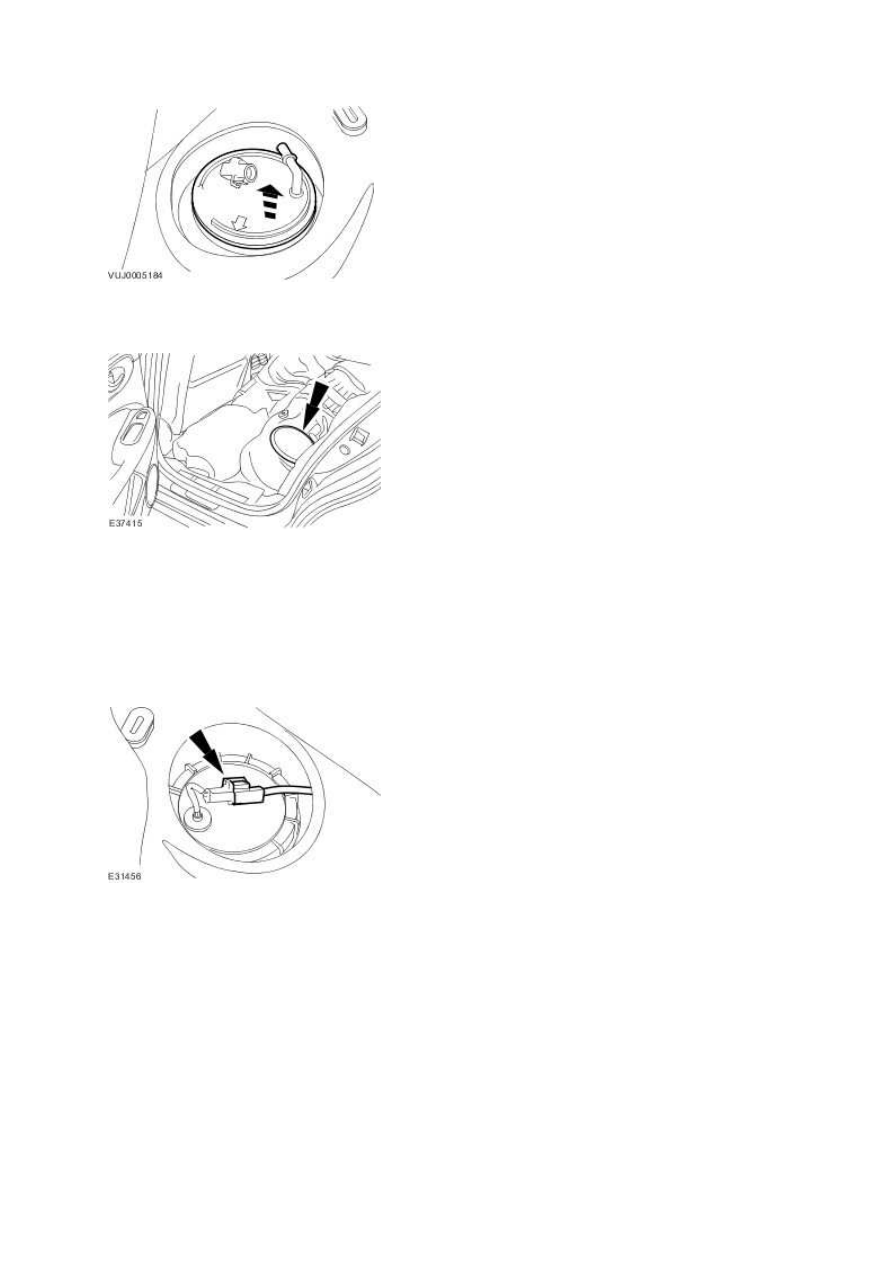

21.  Detach and reposition the upper part of the fuel pump module.







22.  Remove the floor aperture cover.







23.  NOTE:





Vehicles without supercharger shown, vehicles with supercharger similar.





Detach the fuel transfer pump module electrical connector from the retaining bracket.







24.  NOTE:





Vehicles without supercharger shown, vehicles with supercharger similar.





Disconnect the fuel transfer pump electrical connector.
