Installation



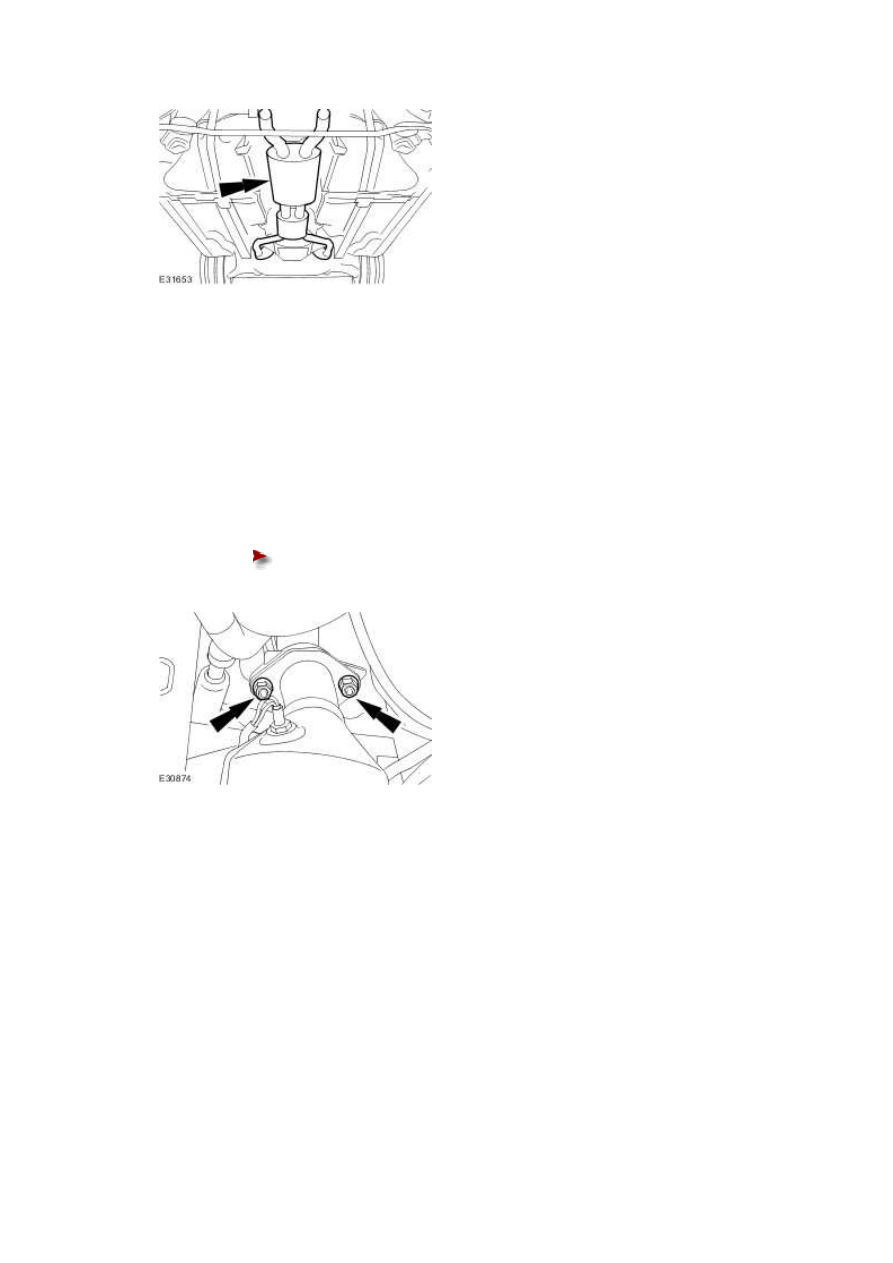

1 . NOTE:





Right-hand shown, left-hand similar.



To install, reverse the removal procedure.





Tighten to 40 Nm.













Exhaust System - 2.7L V6 - TdV6

Removal



1 . Remove both muffler and tailpipes.

For additional information, refer to Muffler and Tailpipe (30.10.52)

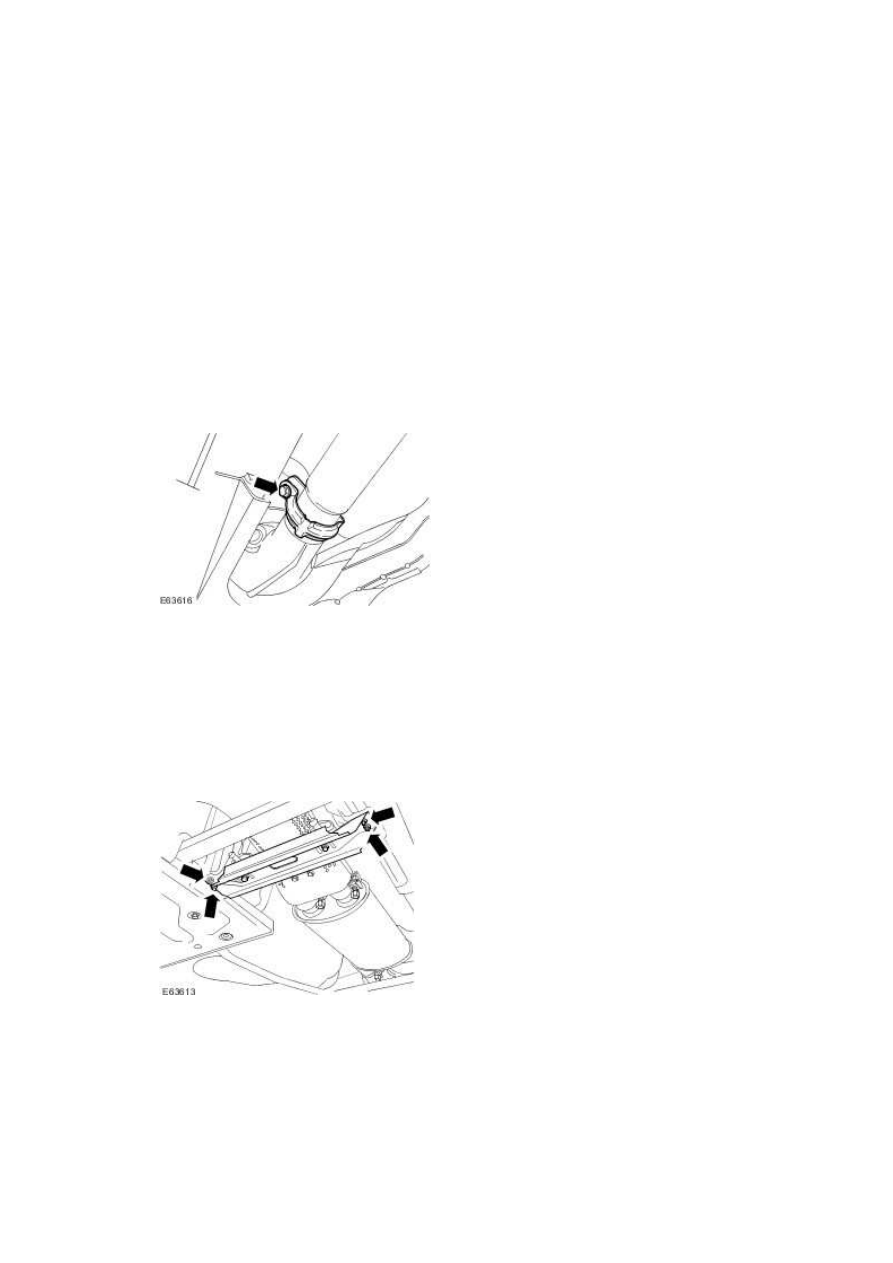

2 . NOTE:





Right-hand shown, left-hand similar.



Loosen the catalytic converter to particulate filter retaining clamp.







3 . NOTE:





Discard the diesel particulate filter mount bracket retaining nuts.



Remove the diesel particulate filter mount bracket.

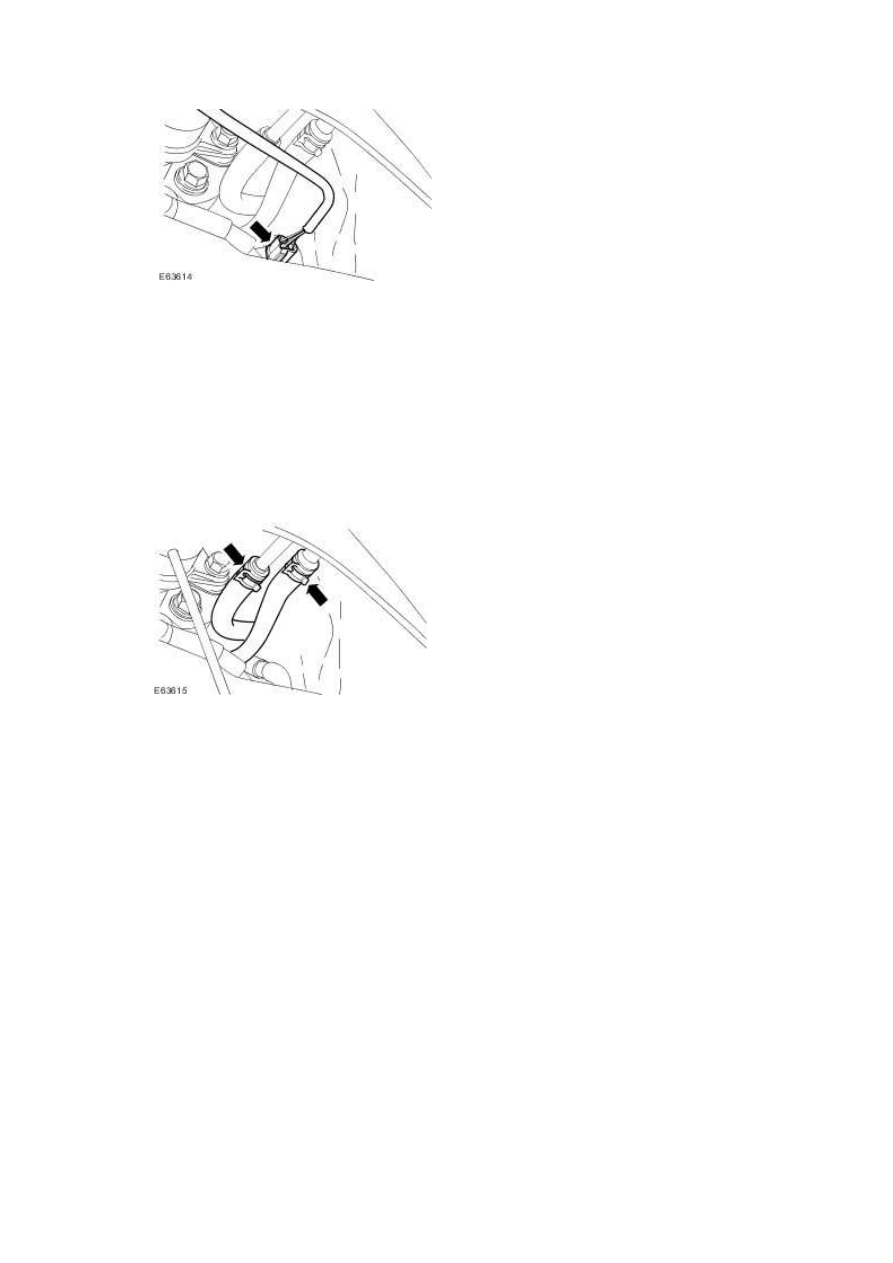

4 . Disconnect the diesel particulate filter temperature sensor electrical connector.

www.







5

.



NOTE:





Note the orientation of the diesel particulate filter high-pressure and low-pressure hoses

and make sure they are installed in the same position. There is a paint mark to identify

the high-pressure hose.





Detach the diesel particulate filter high-pressure and low-pressure hoses.

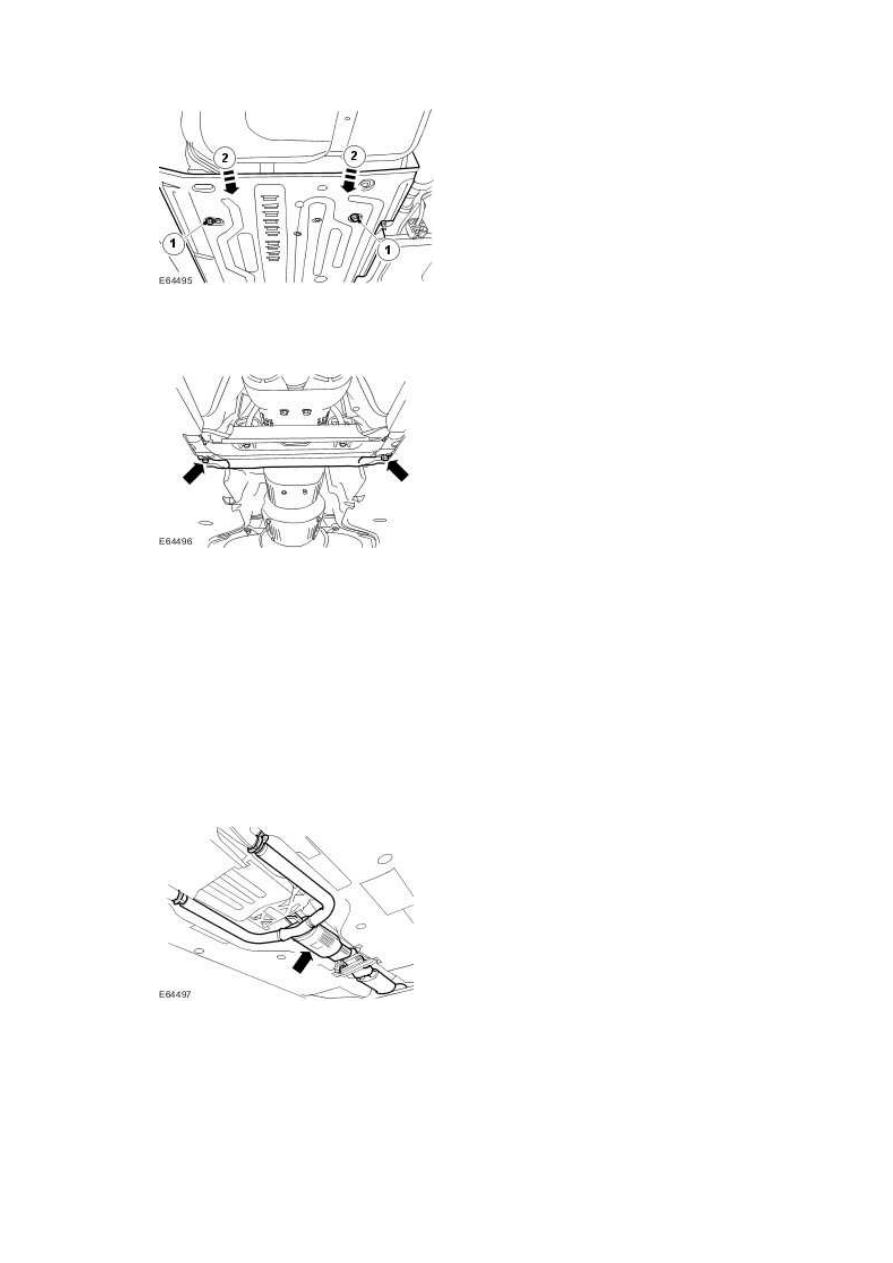

6 . NOTE:





Left-hand shown, right-hand similar.



Detach the under body tray.



1) Remove the under body tray retaining bolts.





2) Reposition the under body tray.











7 . Remove the support bracket.







8 . Support the exhaust system with suitable stands.





9 . NOTE:





Discard the exhaust system to catalytic converter gaskets.



Using an assistant remove the exhaust system.
