Remove and discard the gasket.











Installation



1

.



  CAUTION: Make sure the catalytic converter is fully supported during installation.

Failure to follow this instruction will result in damage to the catalytic converter decoupler

joint.





  CAUTION: Never use jointing compound forward of the catalytic converter.





NOTE:





Right-hand shown, left-hand similar.



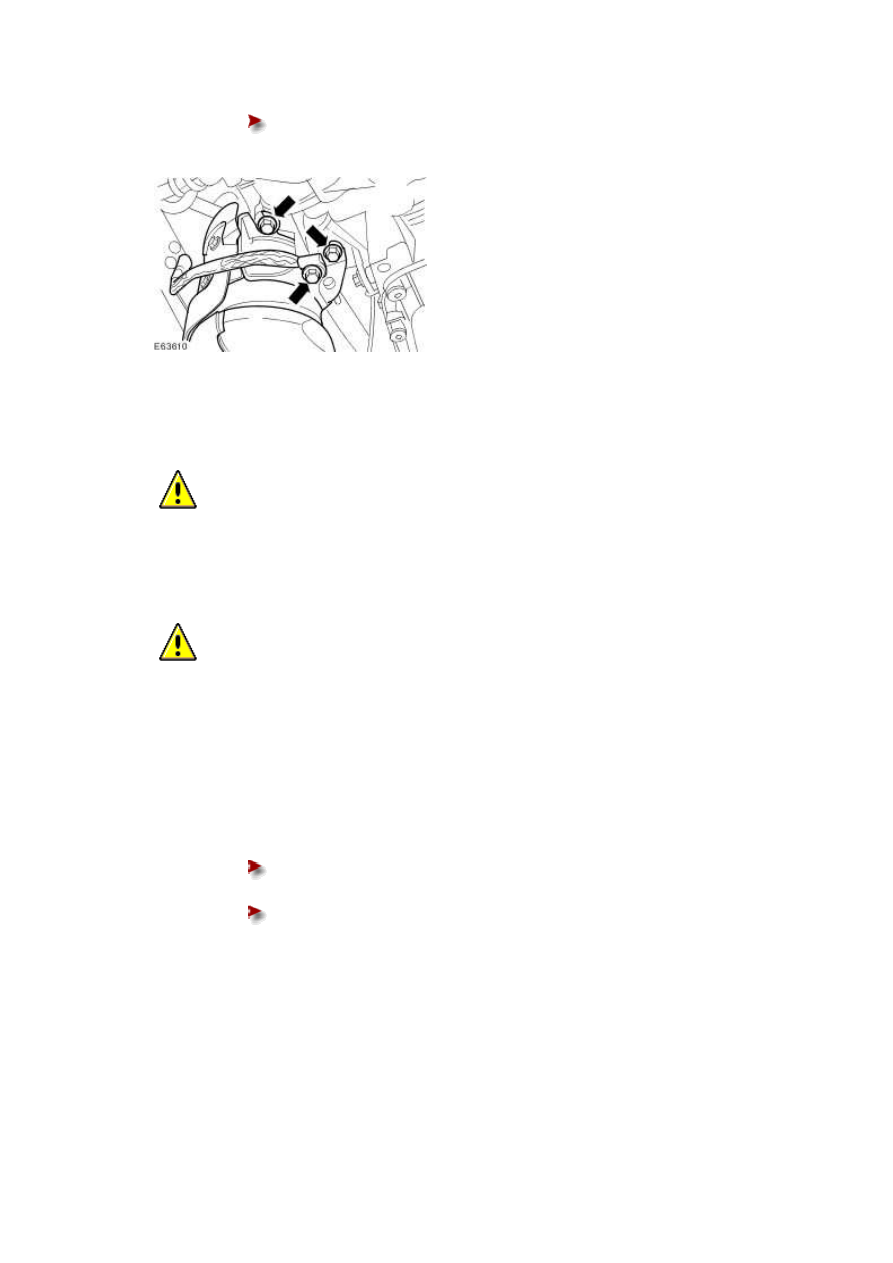

Loosely install the catalytic converter.





Install a new gasket.







Install the retaining bolts.











2 . NOTE:





Right-hand shown, left-hand similar.



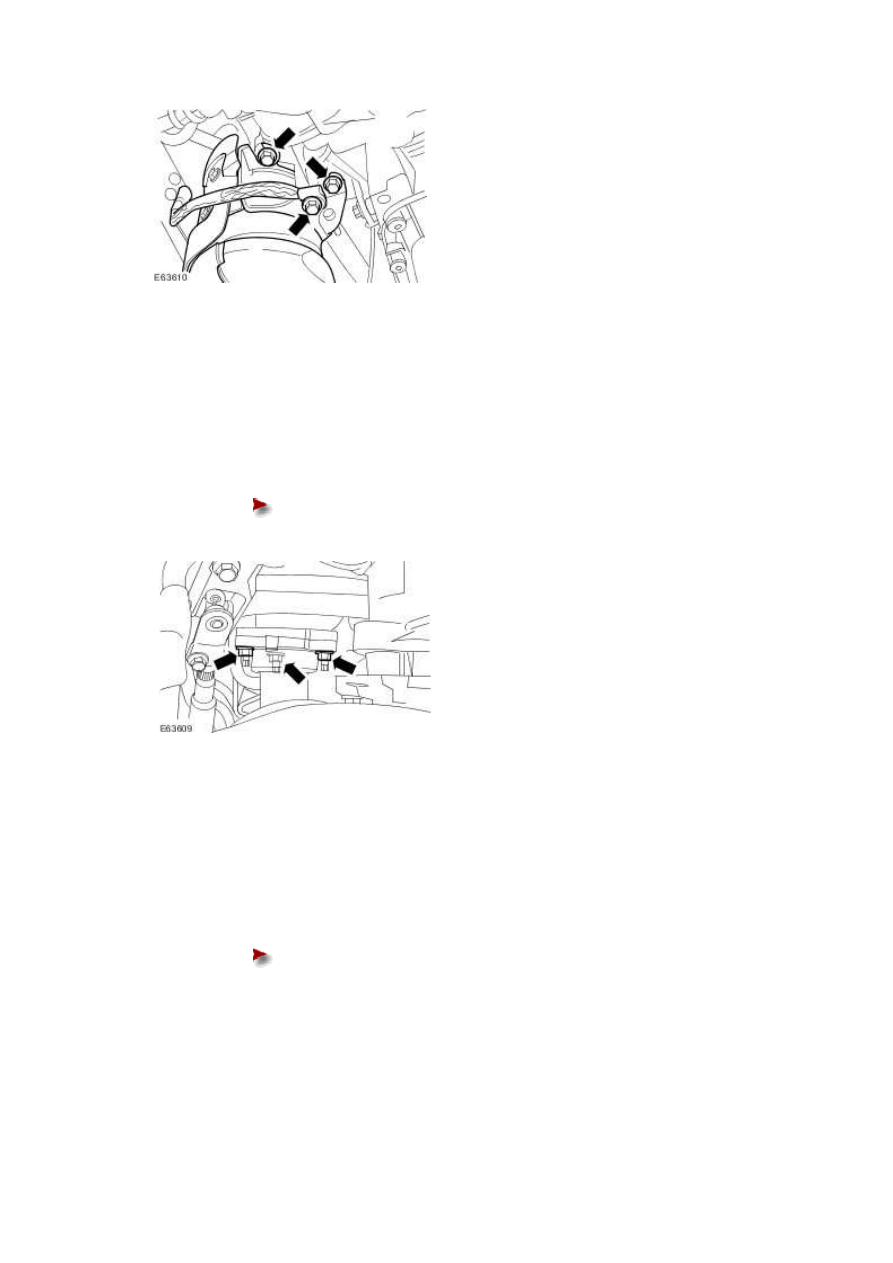

Install new retaining nuts.





Tighten to 22 Nm.











3 . NOTE:





Right-hand shown, left-hand similar.



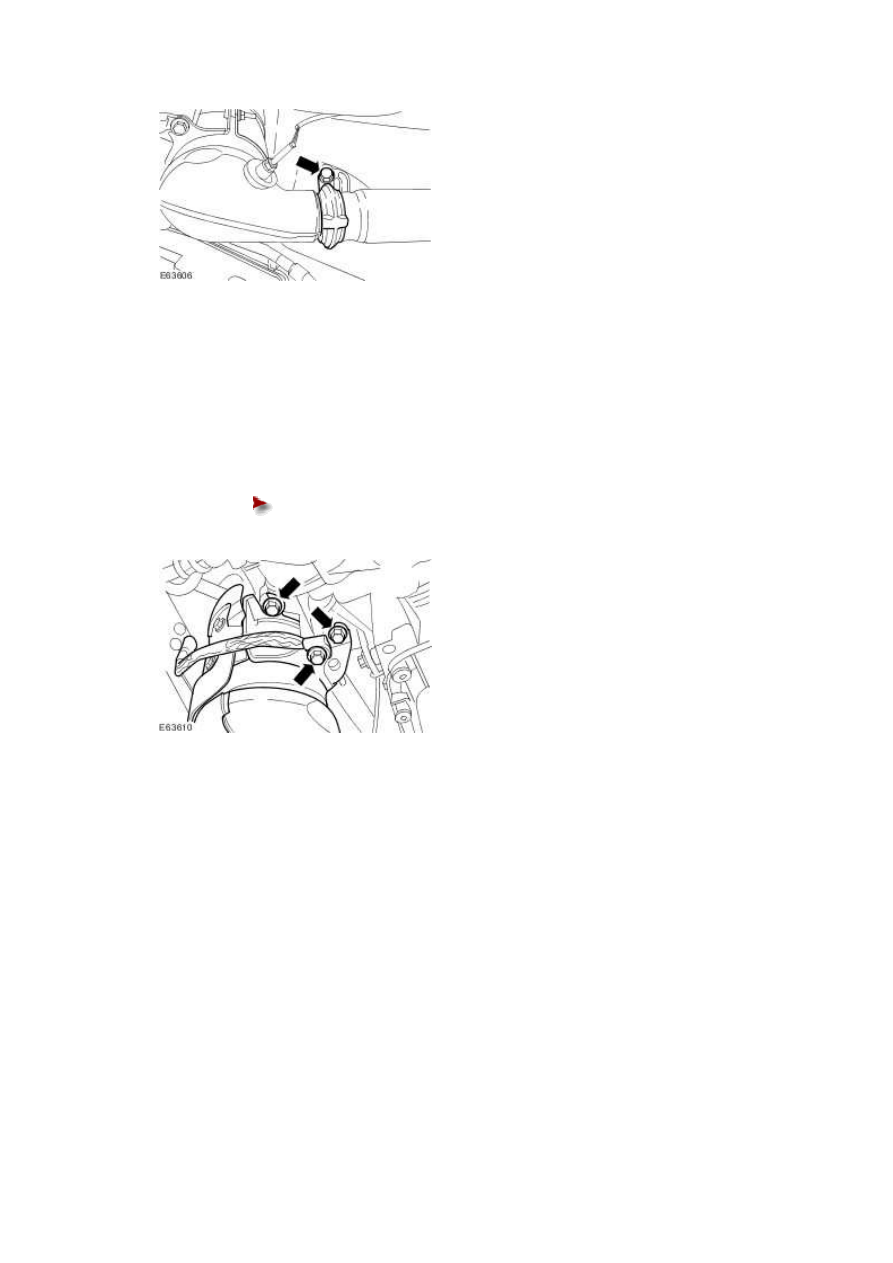

Install the catalytic convertor to particulate filter retaining clamp.





Tighten to 11 Nm.





www.







4 . NOTE:





Right-hand shown, left-hand similar.



Fully tighten the catalytic converter bracket retaining bolts.





Tighten to 25 Nm.









NOTE:





For vehicles prior to VIN H16767, refit old fixings and tighten to 22 Nm.





5 . NOTE:





Right-hand shown, left-hand similar.



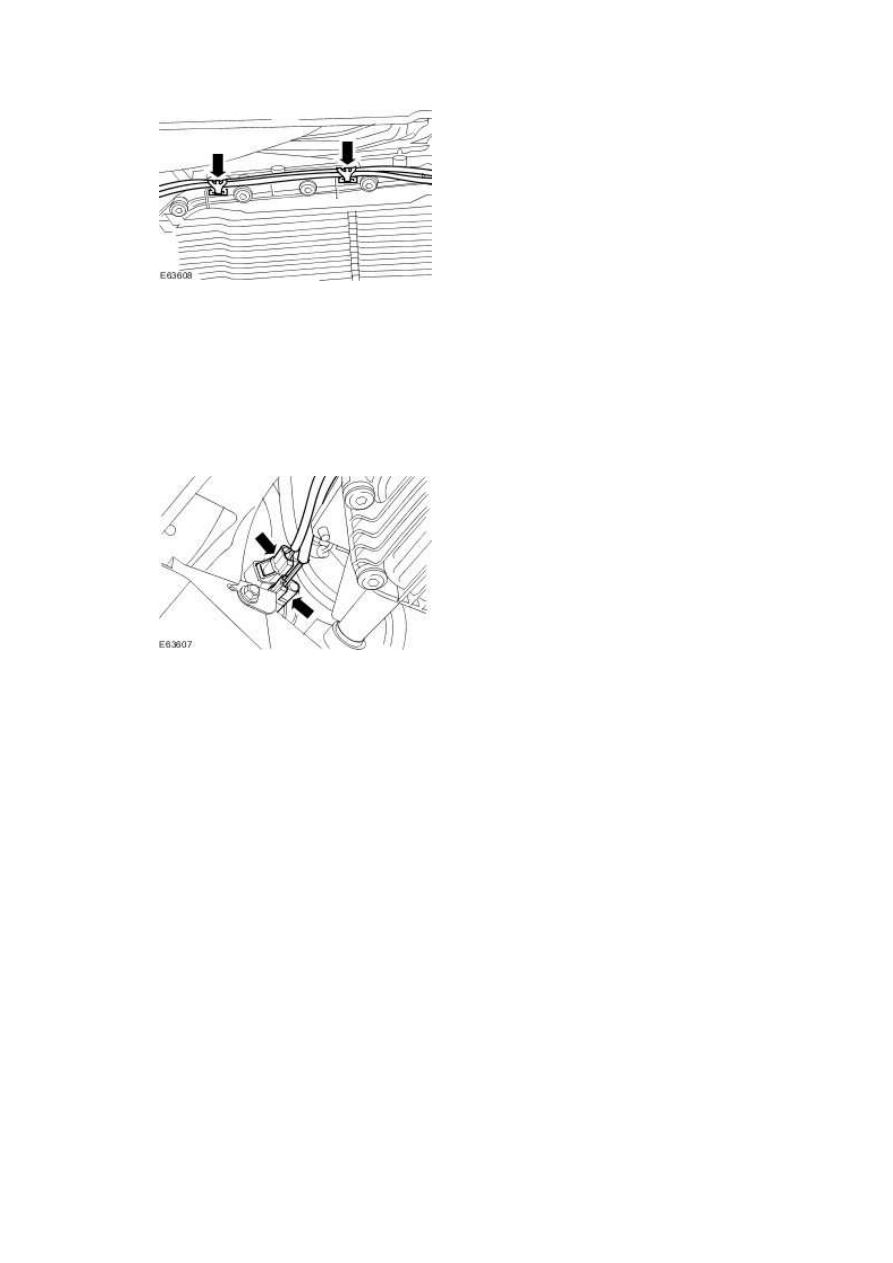

Attach the catalytic converter temperature sensor wiring harness to the transmission.







6 . NOTE:





Right-hand shown, left-hand similar.



Connect the catalytic converter temperature sensor electrical connectors.







7 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)
