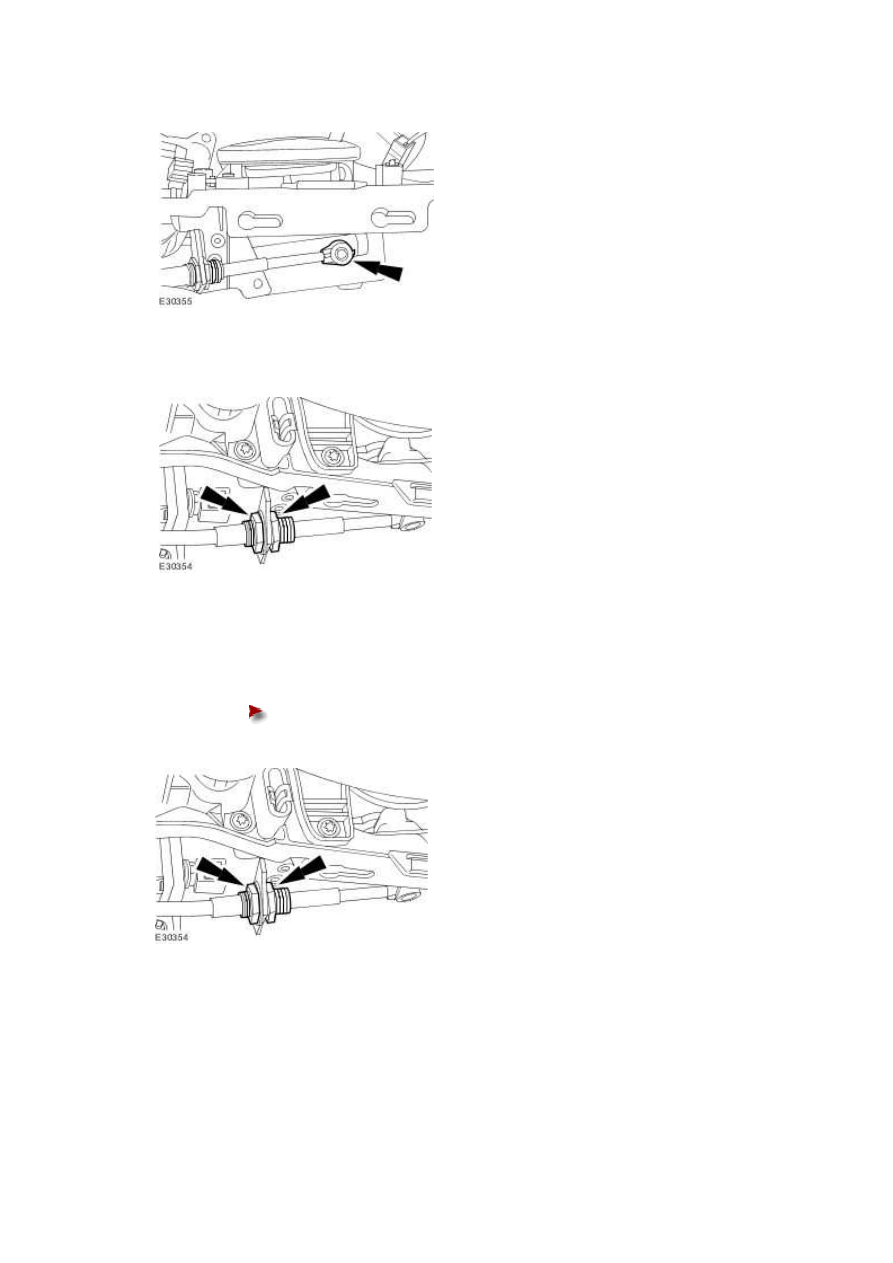

6 . Attach the selector lever cable.







7 . Loosen the selector lever cable lock nuts.







8

.



Adjust the selector lever cable lock nuts to lock against the retaining bracket without moving

the set position of either the shift lever or the selector lever cable.





Do not fully tighten the selector lever cable lock nuts.











9

.



NOTE:





Make sure all transmission selector lever positions select the relevant automatic

transmission states.





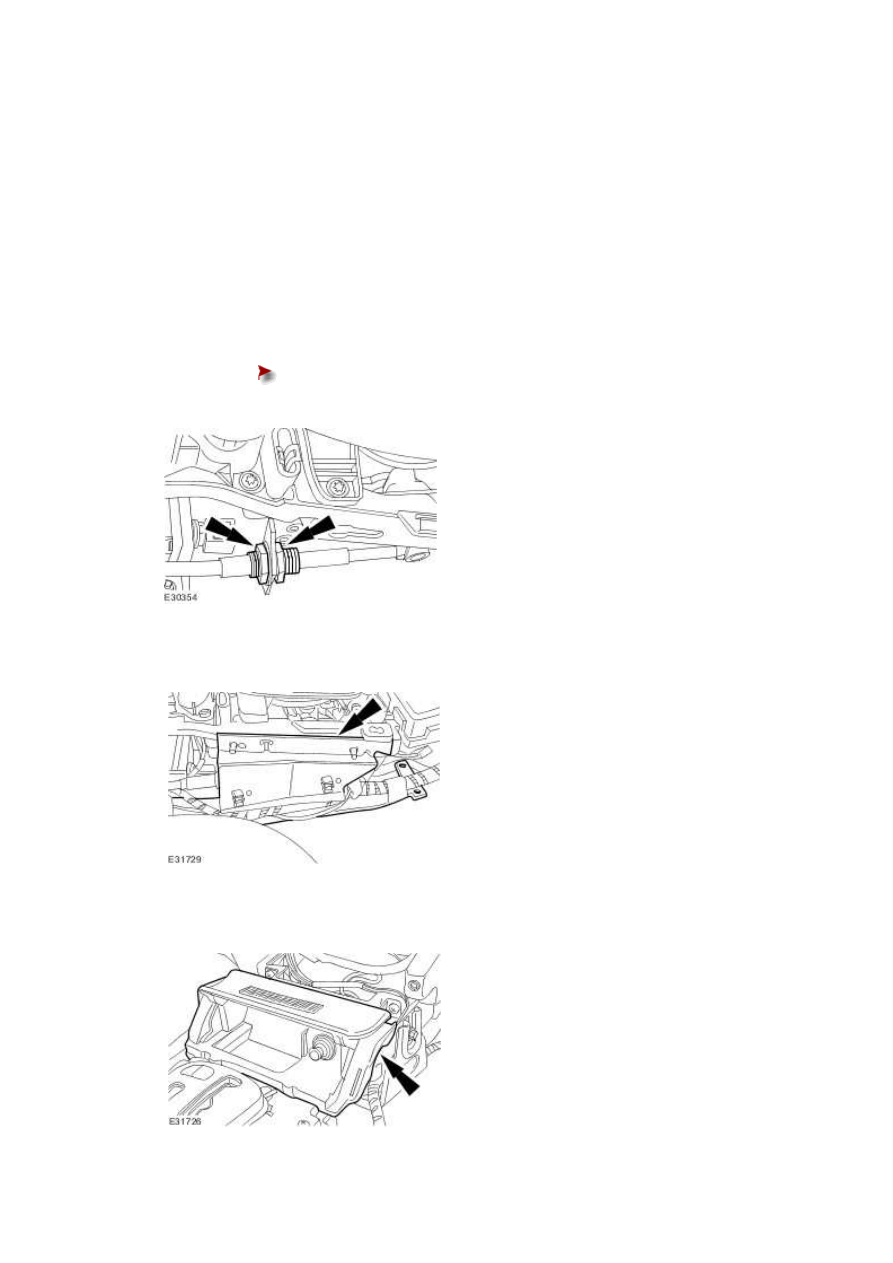

Move the transmission selector lever to all positions.







10

.



NOTE:





When tightening the selector lever cable lock nuts, make sure both lock nuts are

tightened to the specified torque simultaneously.





Tighten the selector lever cable lock nuts.





Tighten to 20 Nm.











11 . Attach the wiring harness bracket.







12 . Attach the ash tray.



www.

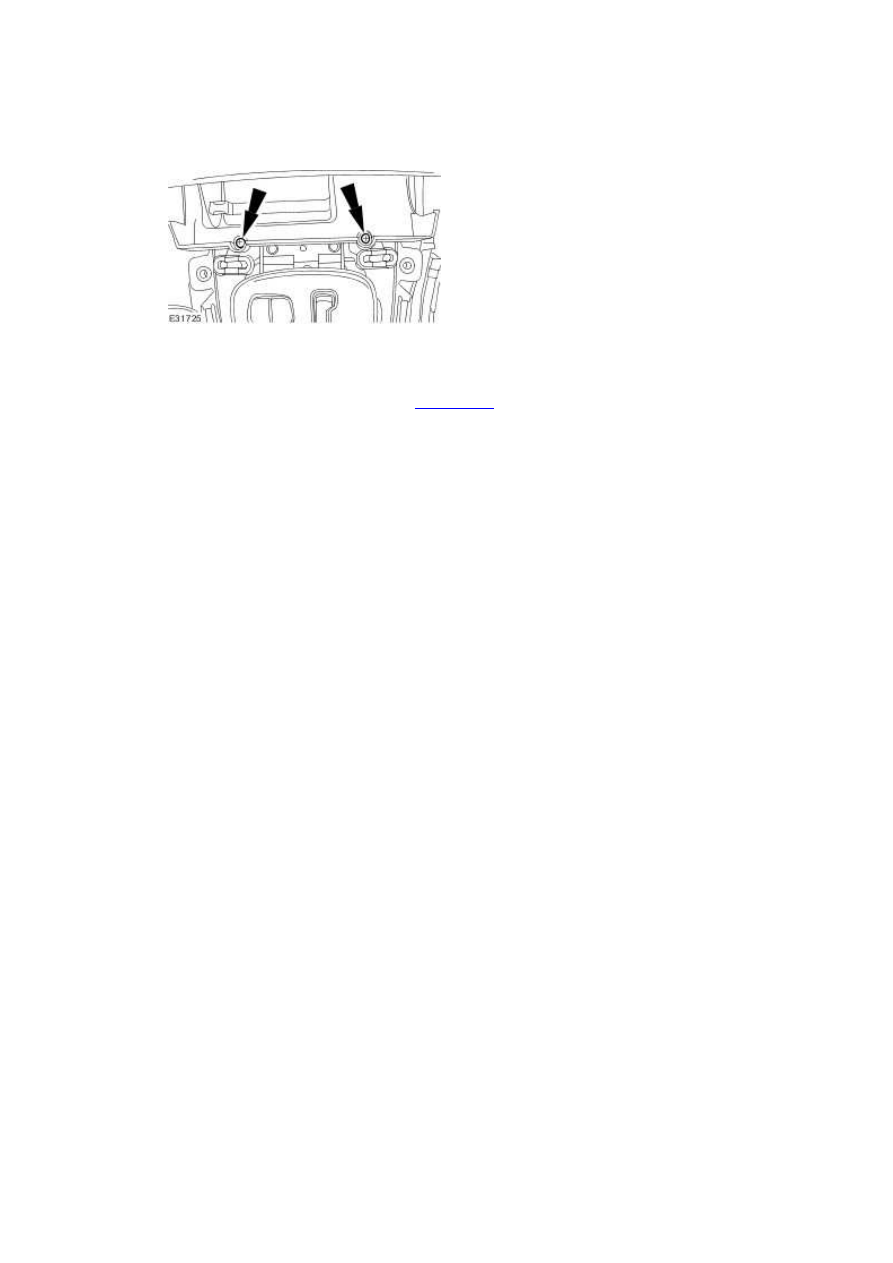

13 . Install the ash tray retaining screws.







14 . Install the instrument panel console. <<501-12>>







309 : Exhaust System



309-00 : Exhaust System





Specifications





Specifications

Torque Specifications

Description

Nm

lb-
ft

lb-
in

Exhaust manifold to catalytic converter retaining nuts - Vehicles without
diesel engines

40   30   -

Catalytic convertor retaining clamp - Vehicles without diesel engines

55   41   -

Front muffler retaining clamps - Vehicles without diesel engines

55   41   -

Muffler and tailpipe retaining clamp

55   41   -

Heated oxygen (HO2S) sensors - Vehicles without diesel engines

40   30   -

Catalyst monitor sensors - Vehicles without diesel engines

40   30   -

Catalyst temperature sensors - Vehicles with diesel engines

35   26   -

Diesel particulate filter temperature sensor - Vehicles with diesel engines

35   26   -

Turbocharger to catalytic convertor retaining studs - Vehicles with diesel
engines

15   11   -

Turbocharger to downpipe catalytic convertor retaining nuts - Vehicles with
diesel engines*

25   18   -

Catalytic convertor to diesel particulate filter retaining clamp retaining bolts -
Vehicles diesel engines

11   8

-

Diesel particulate filter to front muffler retaining clamp retaining bolts -
Vehicles diesel engines

55   41   -

Diesel particulate filter differential pressure sensor retaining nuts - Vehicles
diesel engines

5

4

-



*For vehicles prior to VIN 5B001494, refit old fixings and tighten to 22 Nm (16 lb.ft)
