Jaguar XJ (X350). Manual - part 1072

-> No

Repair the electrical circuit between the J-gate assembly electrical connector CA245 Pin 1 (GO) and

the rear power distribution box FUSE 3. Clear the DTC. TEST the system for normal operation. NOTE:

This circuit incorporates the ignition switch and the primary junction box. For additional information,

refer to the vehicle wiring diagrams.

G189073t6 : CHECK THE GROUND SUPPLY TO THE J-GATE

1. Measure the resistance between the J-gate assembly electrical connector CA245 Pin 2 (B) and

GROUND.

Is the resistance less than 5.0 Ohms?

-> Yes

GO to Pinpoint Test  G189073t2.





-> No

Repair the circuit between the J-gate assembly electrical connector CA245 Pin 2 (B) and GROUND.

Clear the DTC. TEST the system for normal operation.

G189073t2 : CHECK FOR J-GATE ILLUMINATION FEED

1. Turn the ignition to the "ON" position. 2. Measure the voltage at CA245 Pin 3 (UY).

Is the voltage greater than 10 Volts?

-> Yes

GO to Pinpoint Test  G189073t3.





-> No

Repair the electrical circuit between the J-gate assembly electrical connector CA245 Pin 3 (UY) and

the front electronics module electrical connector. For additional information, refer to the vehicle

wiring diagrams. Clear the DTC. TEST the system for normal operation.

G189073t3 : CHECK FOR KEY INTERLOCK FEED CIRCUIT FOR CONTINUITY

1. Disconnect the J-gate assembly electrical connector CA245. 2. Disconnect the ignition switch

electrical connector FC018. 3. 3) Measure the resistance between the J-gate assembly electrical

connector CA245 Pin 4 (Y) and the ignition switch electrical connector FC018 Pin 3 (Y).

Is the resistance less than 5.0 Ohms?

-> Yes

GO to Pinpoint Test  G189073t4.





-> No

Repair the electrical circuit between the J-gate assembly electrical connector CA245 Pin 4 (Y) and the

ignition switch electrical connector FC018 Pin 3 (Y). Clear the DTC. TEST the system for normal

operation.

G189073t4 : CHECK FOR KEY INTERLOCK ACTION

1. Check for continuity between Pin 3 and Pin 4 of the ignition switch lock cylinder.

Is the circuit continuous?

-> Yes

Install a new J-gate. For additional information,

Clear the DTC. TEST the system for normal operation.



-> No

Install a new ignition switch lock cylinder. For additional information, <<211-04>> Clear the DTC. TEST

the system for normal operation.





www.

Removal and installation





Selector Lever Cable and Bracket
(44.15.08)

Removal



1 . Remove the floor console. <<501-12>>





2 . Move the transmission selector lever to the "R" position.





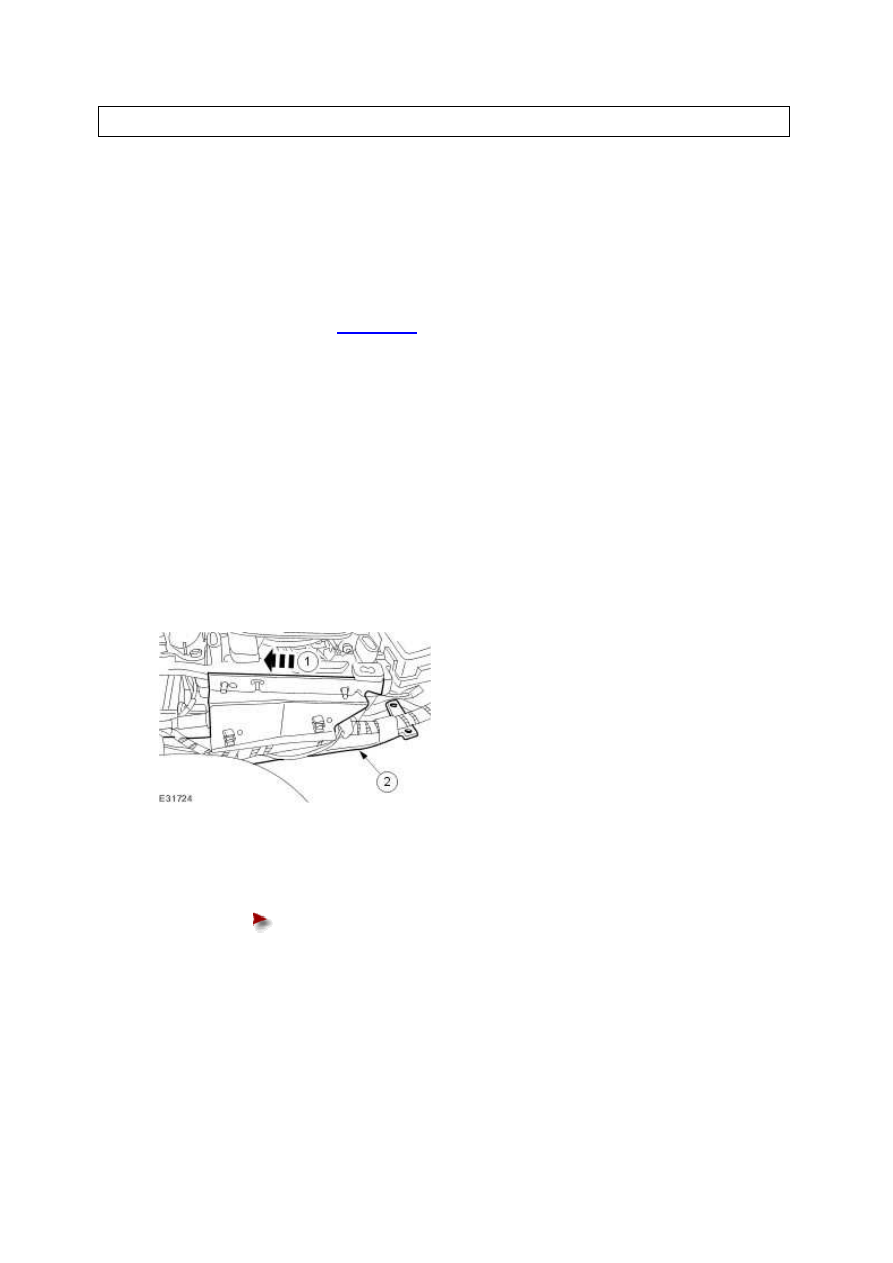

3 . Detach the wiring harness bracket.



1) Reposition the wiring harness.





2) Detach the wiring harness bracket.











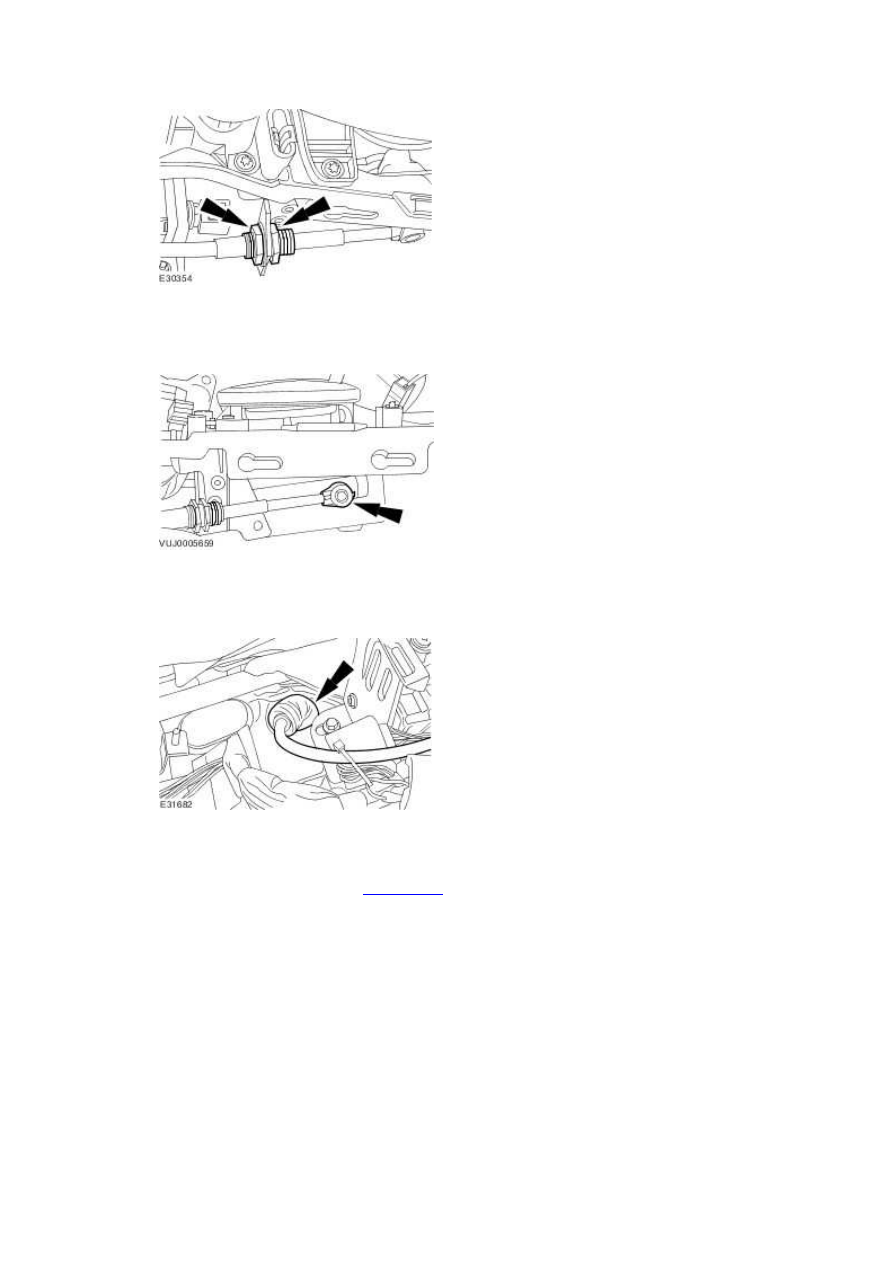

4 . Detach the selector lever cable.





Loosen the selector lever cable retaining nuts.











5 . Detach the selector lever cable.







6 . Detach the selector lever cable.







7 . Raise and support the vehicle. <<100-02>>





8 . Detach the selector lever cable.
