  CAUTION: The base of the valve stem must be held whilst pushing on the new seal

and washer. Failure to follow this instruction may result in damage to the tire low pressure

sensor.





NOTE:





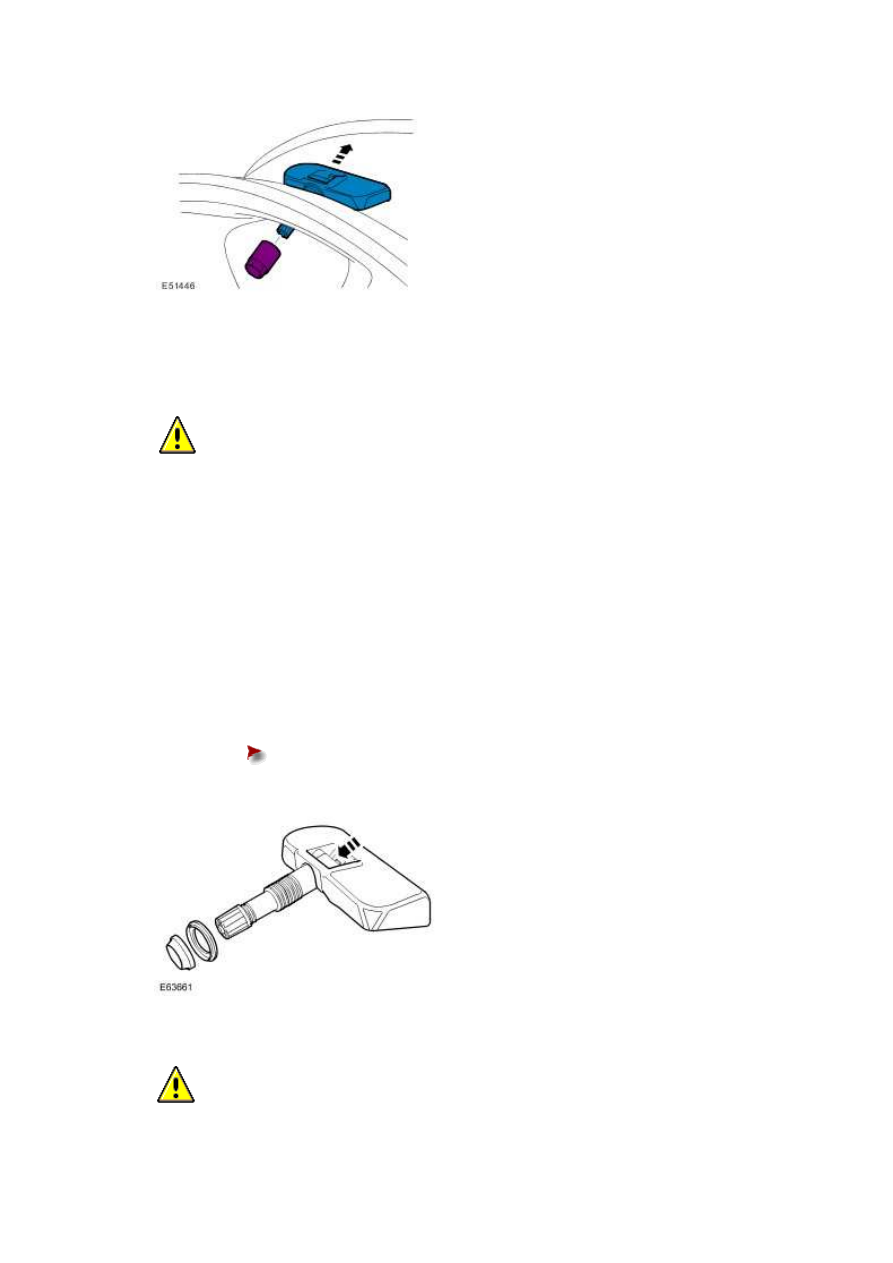

Make sure that the washer and O-ring seal are installed correctly. The flat face of washer

must be seated against the sensor housing. The taper of O-ring seal points towards the

wheel.





Install a new washer and O-ring seal.





Install a new valve core and valve cap.











2

.



  CAUTION: Make sure solvents or cleaning agents of any type are not used to clean

the tire low pressure sensor. Failure to follow this instruction may result in damage to the

tire low pressure sensor.





NOTE:





If the tire low pressure sensor is replaced on a road wheel, the new tire low pressure

sensor identification code will be learnt when the vehicle is first driven. If a new tire low

pressure sensor is fitted to the spare wheel the identification code for that tire low

pressure sensor must be programmed into the tire pressure monitoring system module.

The identification code is printed on the casing of each tire low pressure sensor and is

prefixed with ID.





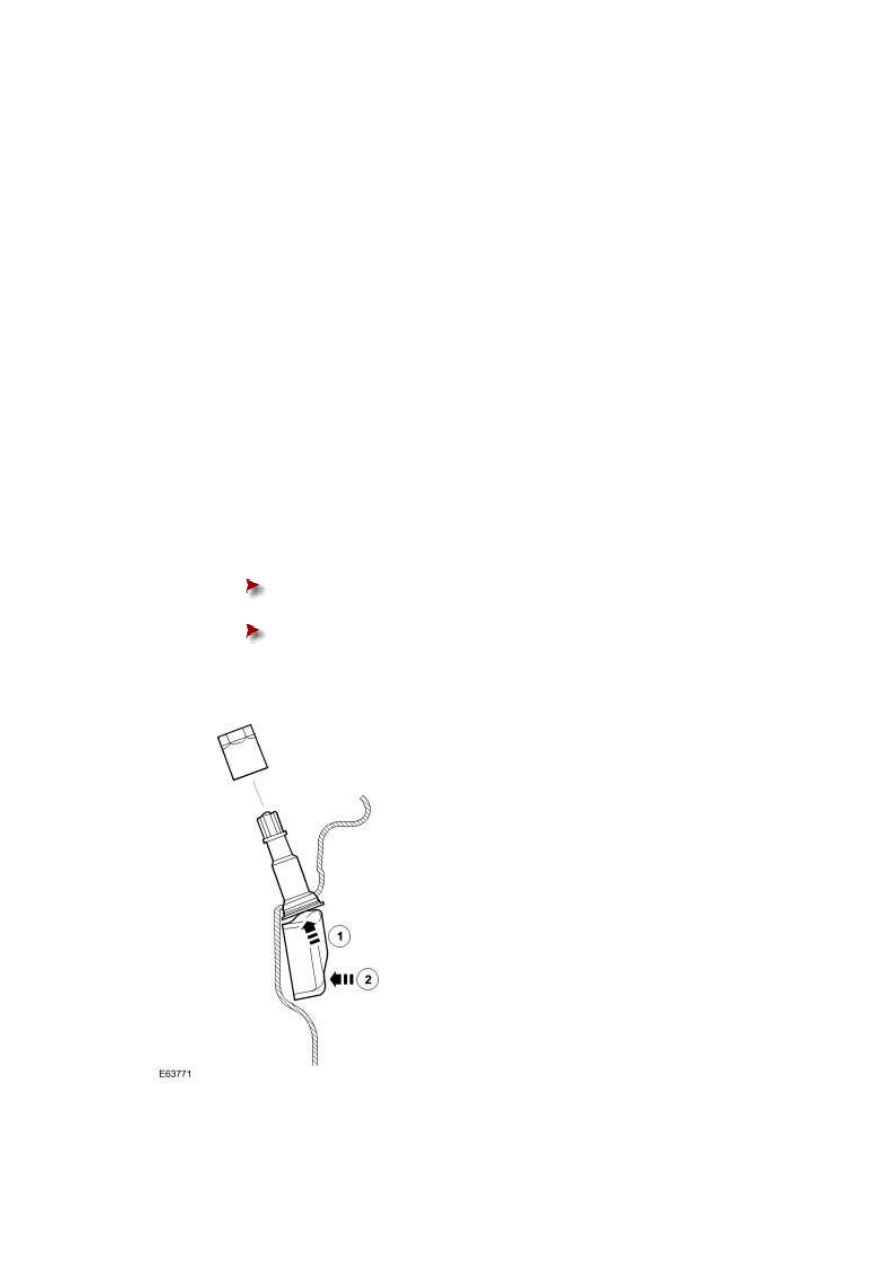

Install the tire low pressure sensor.



1)

Support the base of the valve stem when installing the tire low pressure

sensor.





2)

Hold the tire low pressure sensor against the wheel rim when tightening the

retaining nut.







Install a new tire low pressure sensor retaining nut.







Tighten the nut to 8 Nm.









www.



3 .

  CAUTION: Make sure no damage occurs to the tire low pressure sensor.





Install the tire and balance the wheel.

For additional information, refer to

Wheels and Tires - VIN Range: G45704->H18679







4 . Install the wheel and tire.

For additional information, refer to

Wheel and Tire (74.20.05)









Tire Pressure Monitoring System (TPMS)
Front Antenna

Removal



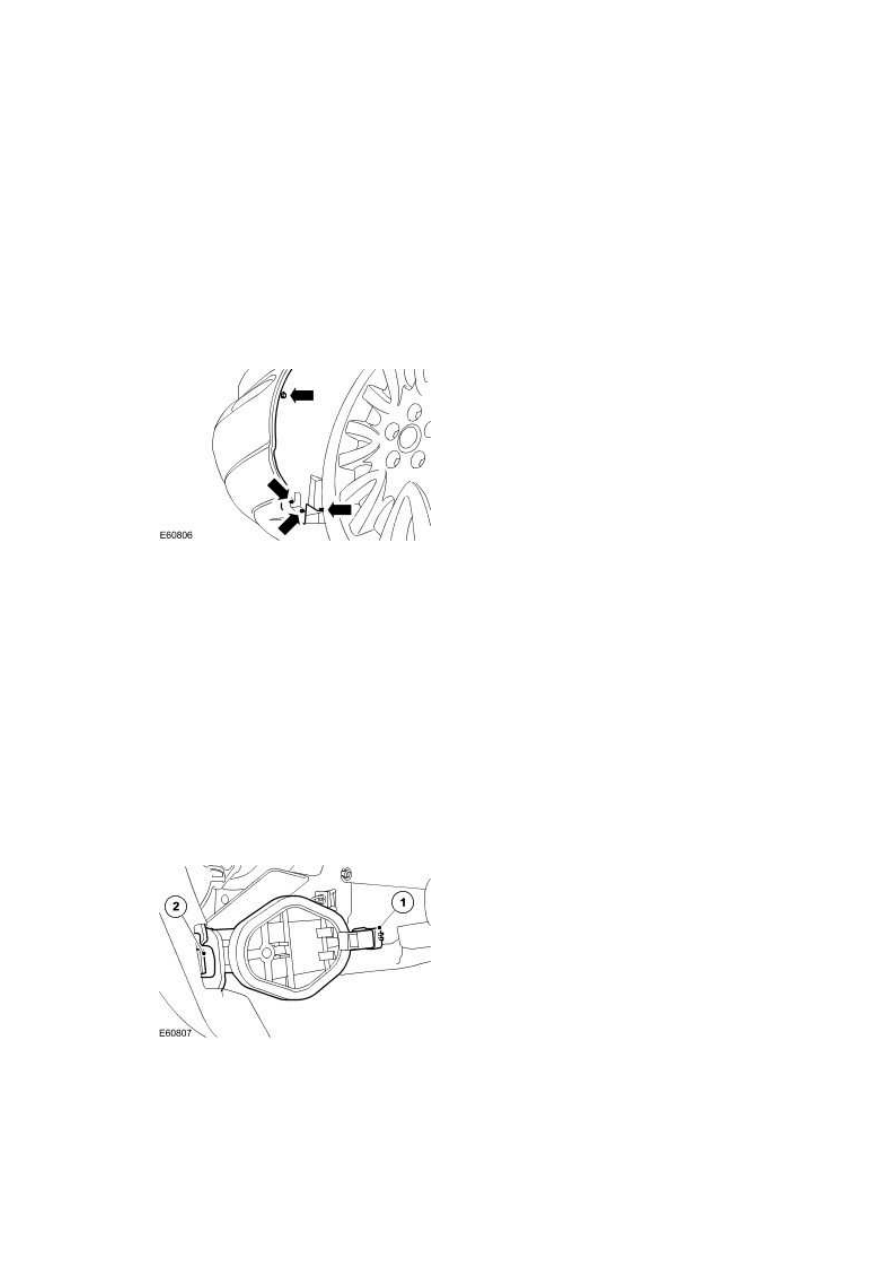

1 . NOTE:





Left-hand shown, right-hand similar.



Detach the fender splash shield.







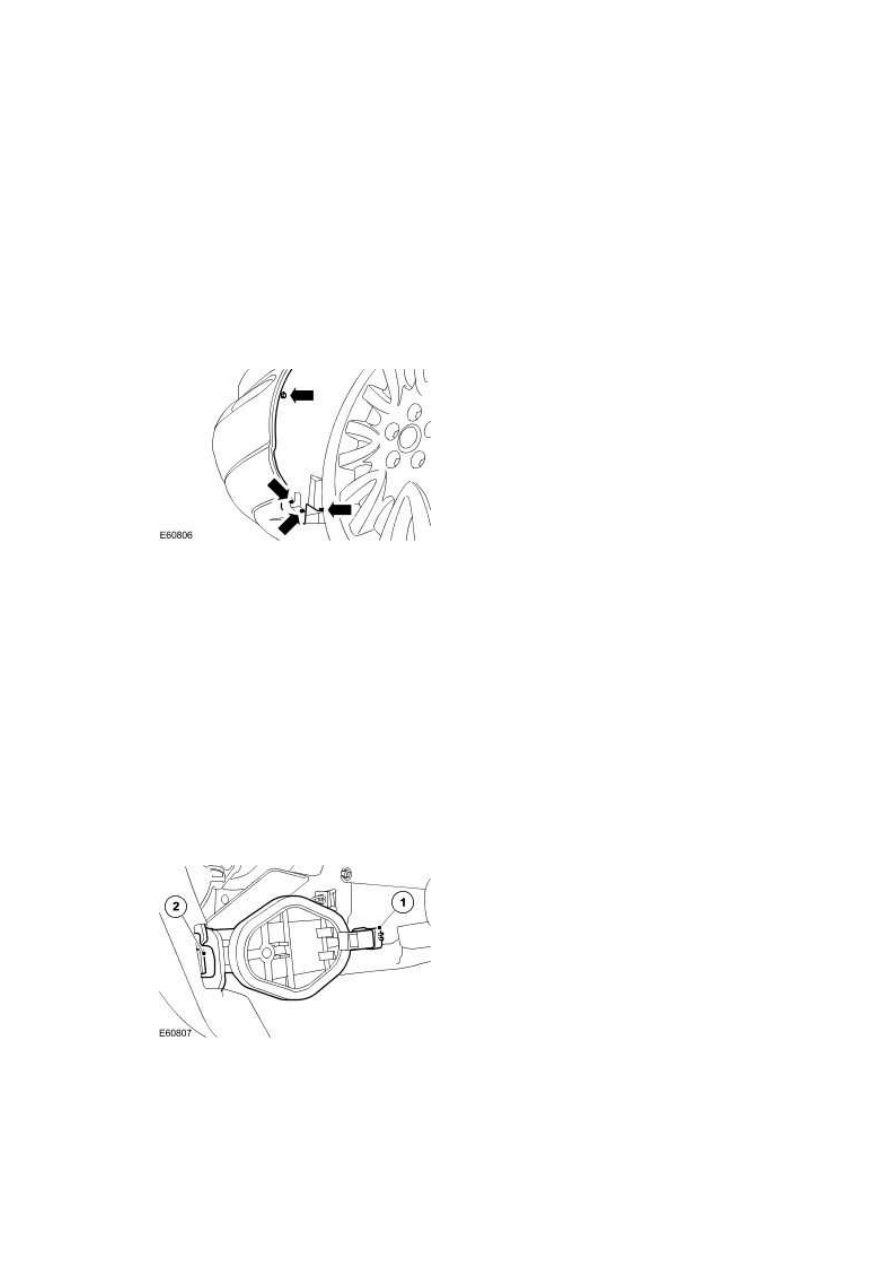

2 . NOTE:





Left-hand shown, right-hand similar.



Remove the tire pressure monitoring system front antenna.



1) Disconnect the electrical connector.





2) Remove the tire pressure monitoring system front antenna.









Installation



1 . To install, reverse the removal procedure.
