Camshaft Position (CMP) Sensor (18.30.63)

Removal



1 . Remove the left-hand exhaust gas recirculation (EGR) valve.

For additional information, refer to Exhaust Gas Recirculation (EGR) Valve LH

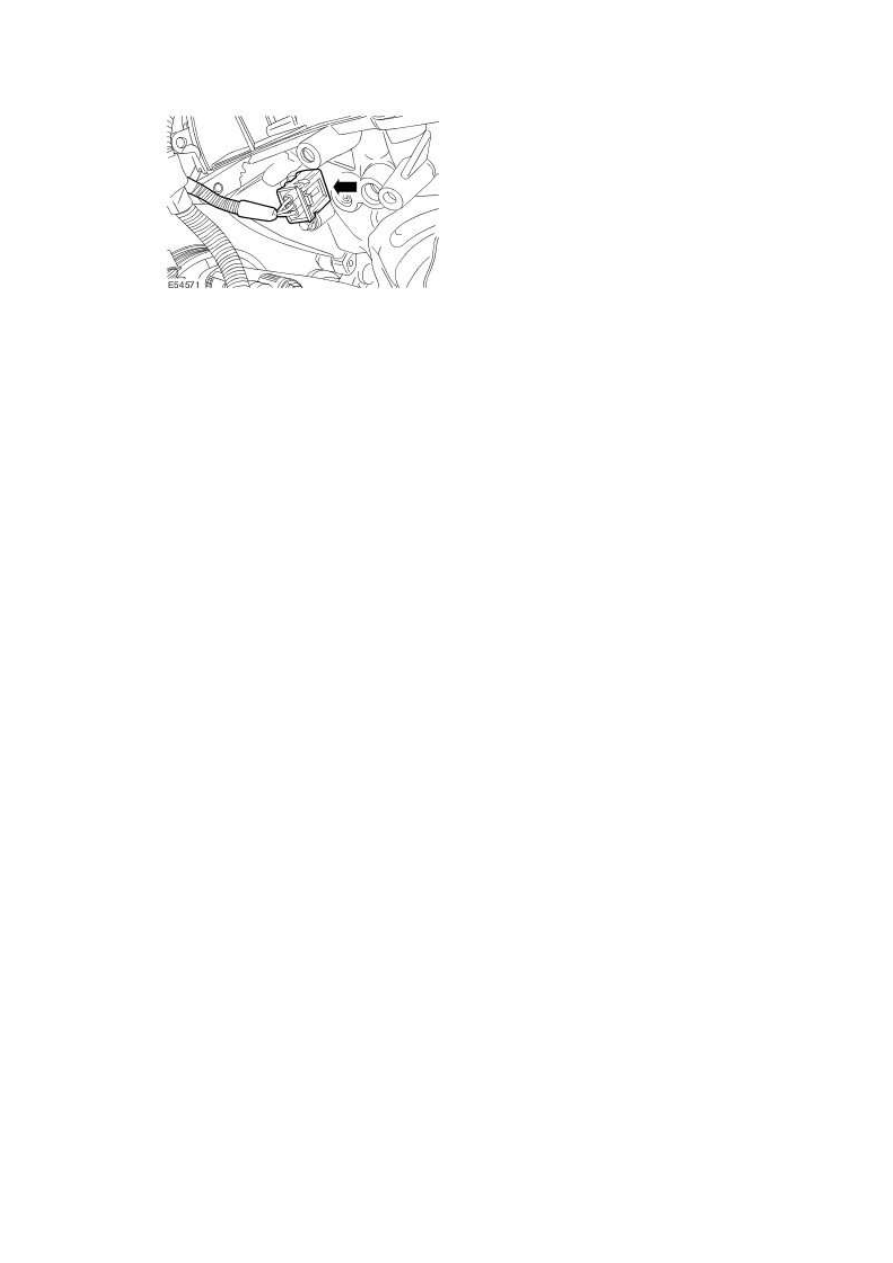

2 . Disconnect the camshaft position (CMP) sensor electrical connector.

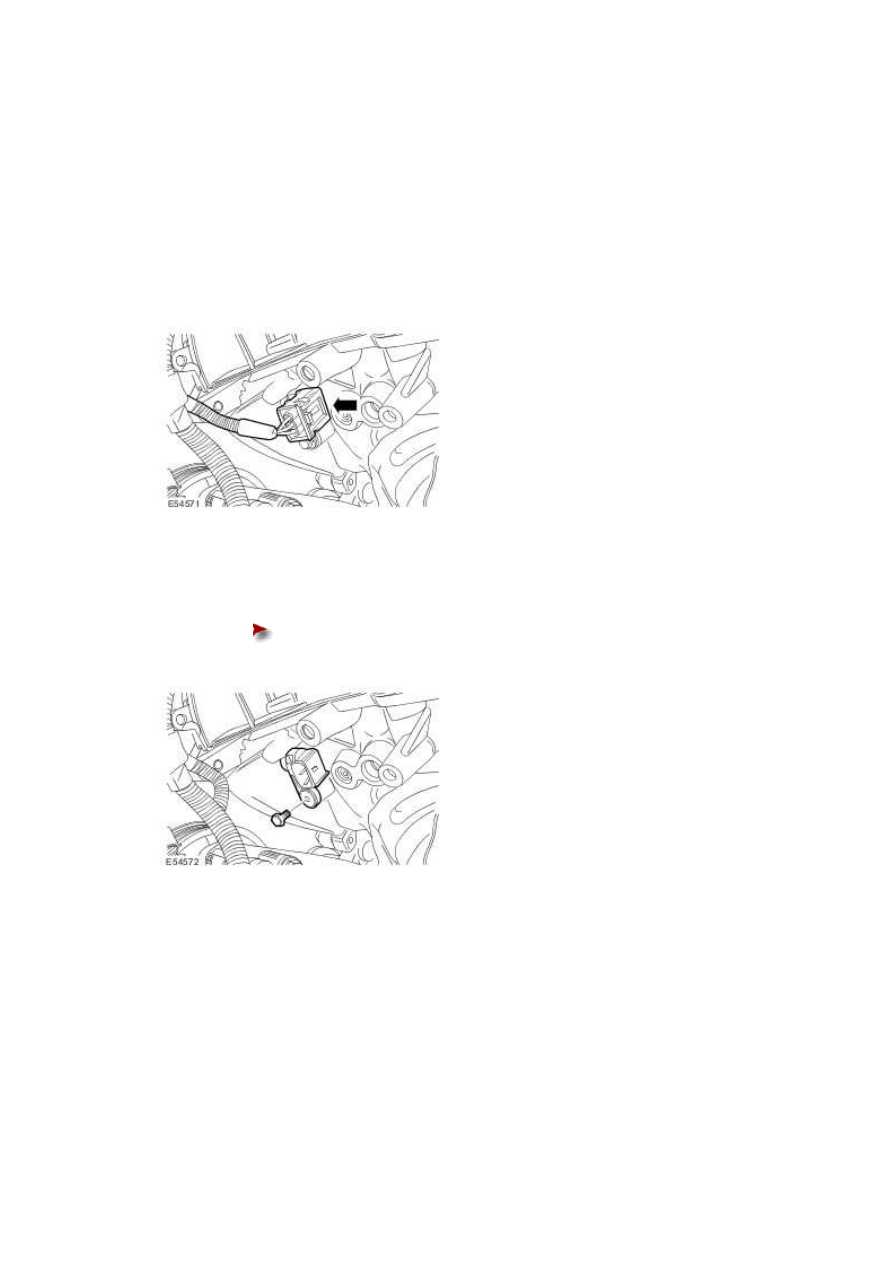

3 . Remove and discard the CMP sensor.





Remove the CMP sensor retaining bolt.











Installation



1

.



NOTE:





Only turn the engine in the normal direction of rotation.

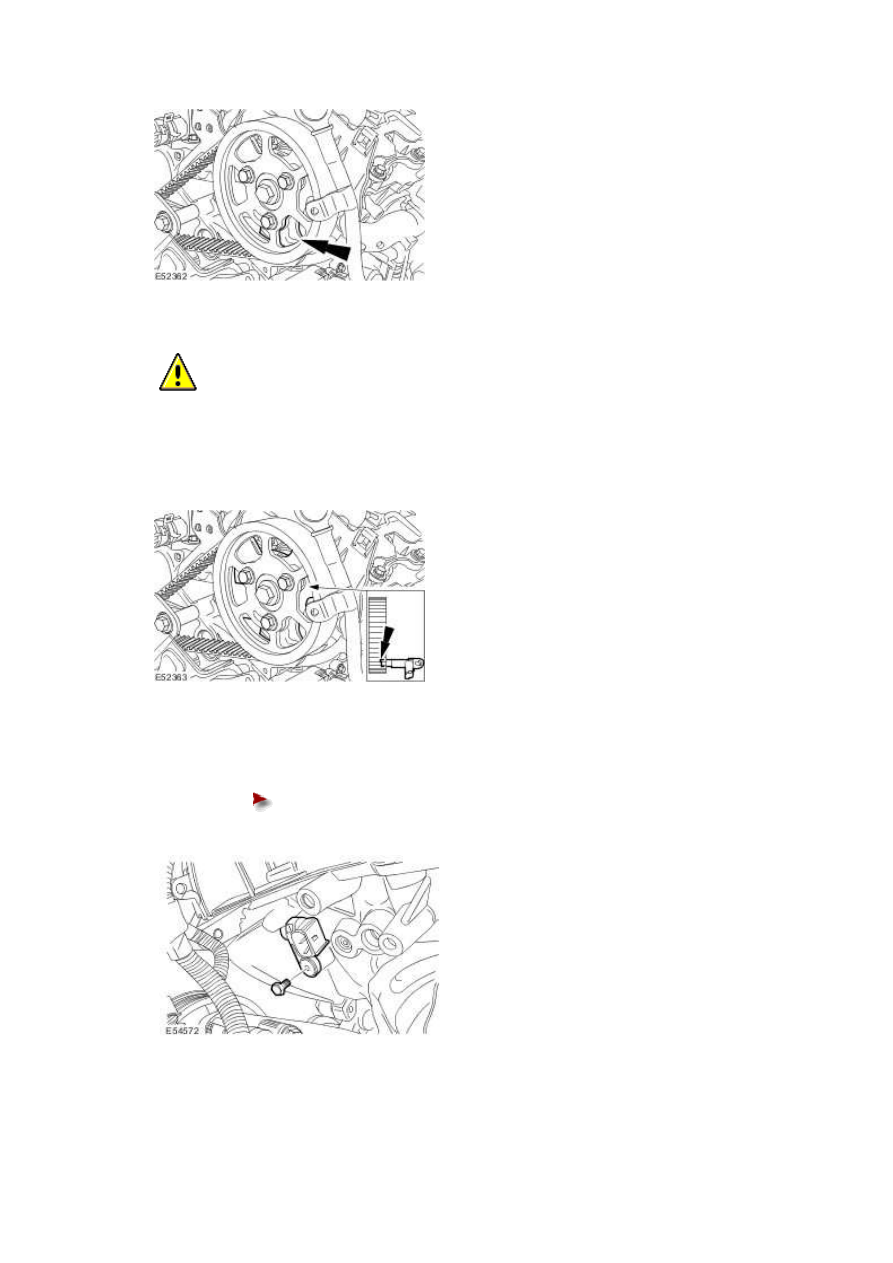

Turn the engine until one of the three webs on the back of the camshaft pulley is visible

through the CMP sensor housing (timing belt upper cover shown removed for clarity).







2

.



  CAUTION: The CMP sensor tip must rest on one of the three webs on the back of the

camshaft pulley. Incorrect installation may result in the CMP sensor being damaged.





Install the CMP sensor until the tip of the sensor touches the back of the camshaft pulley

(timing belt upper cover shown removed for clarity).







3 . Install the CMP sensor retaining bolt.





Tighten to 10 Nm.











4 . Connect the CMP sensor electrical connector.

www.







5 . Install the left-hand EGR valve.

For additional information, refer to Exhaust Gas Recirculation (EGR) Valve LH







Crankshaft Position (CKP) Sensor
(18.30.12)

Removal

All vehicles



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)



Left-hand drive vehicles



3 . Lower the vehicle.





4 . Center the steering wheel.





Lock in position, and remove the ignition key.









5 . Raise the vehicle.





6 . Detach the lower steering column.

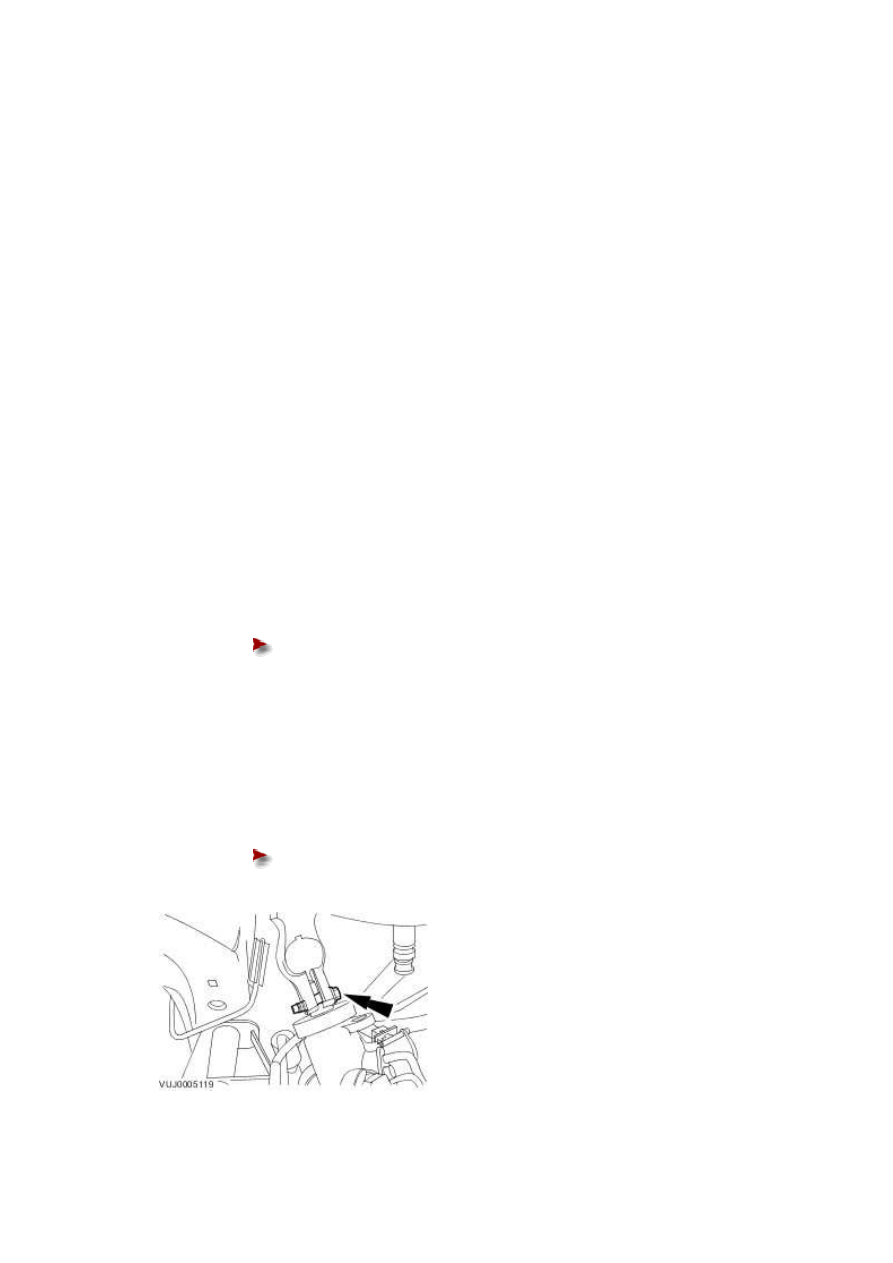

Remove the steering gear shaft pinch bolt.
