Jaguar XJ (X350). Manual - part 72





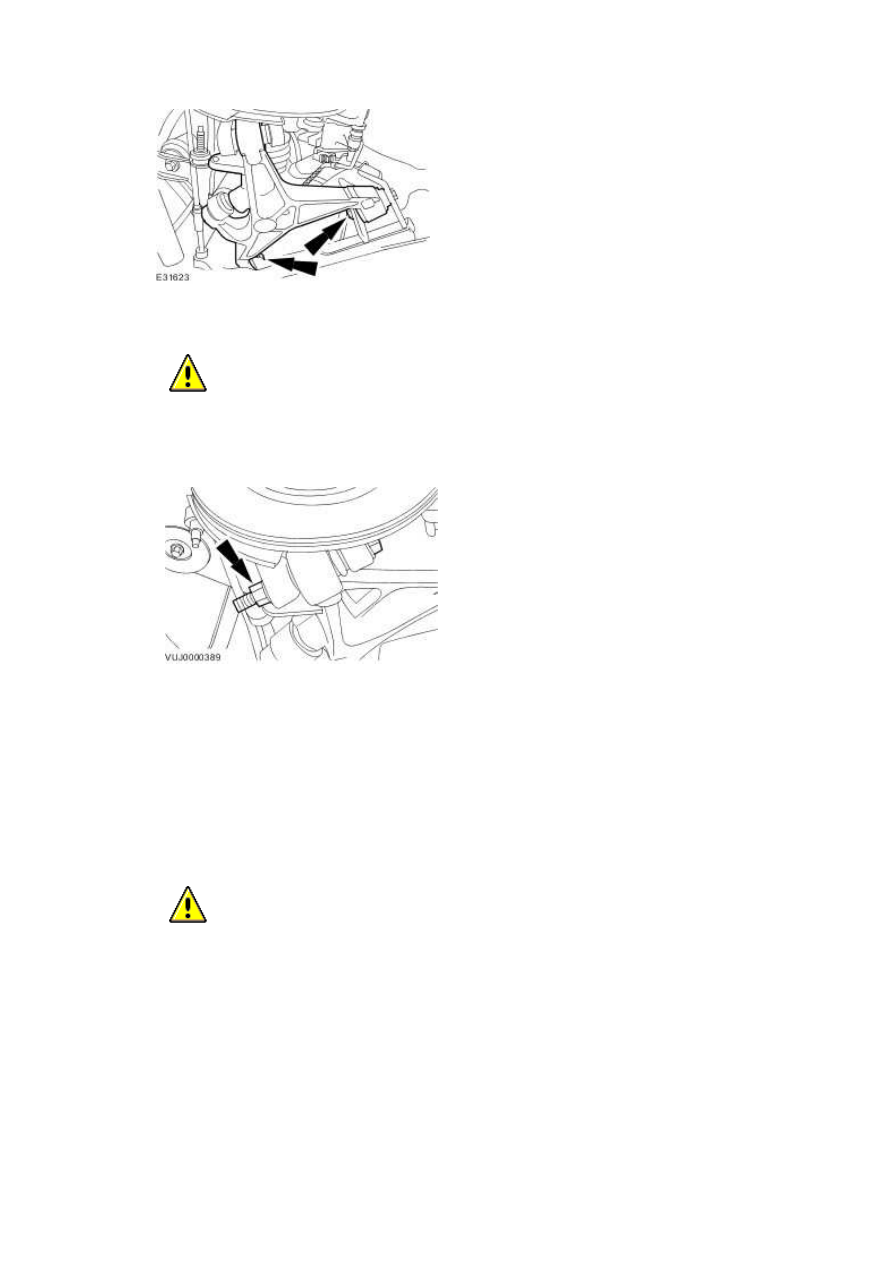

Install the retaining bolts.











2

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Install the retaining nut and bolt.





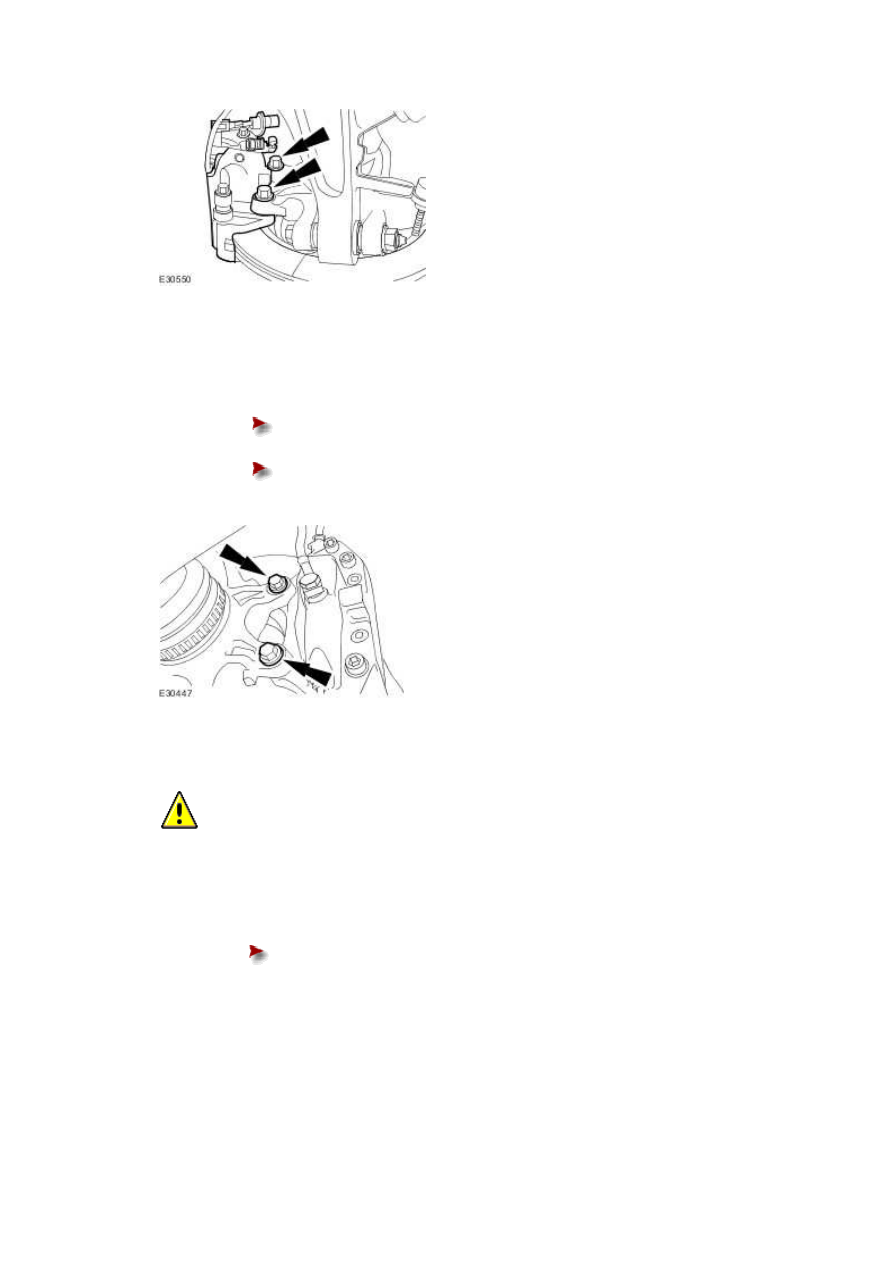

Vehicles without Brembo brakes



3 . Attach the brake caliper.





Install new brake caliper retaining bolts.







Tighten to 103 Nm.









Vehicles with Brembo brakes



4 . Attach the brake caliper.





Install new brake caliper retaining bolts.







Tighten to 70 Nm.









All vehicles



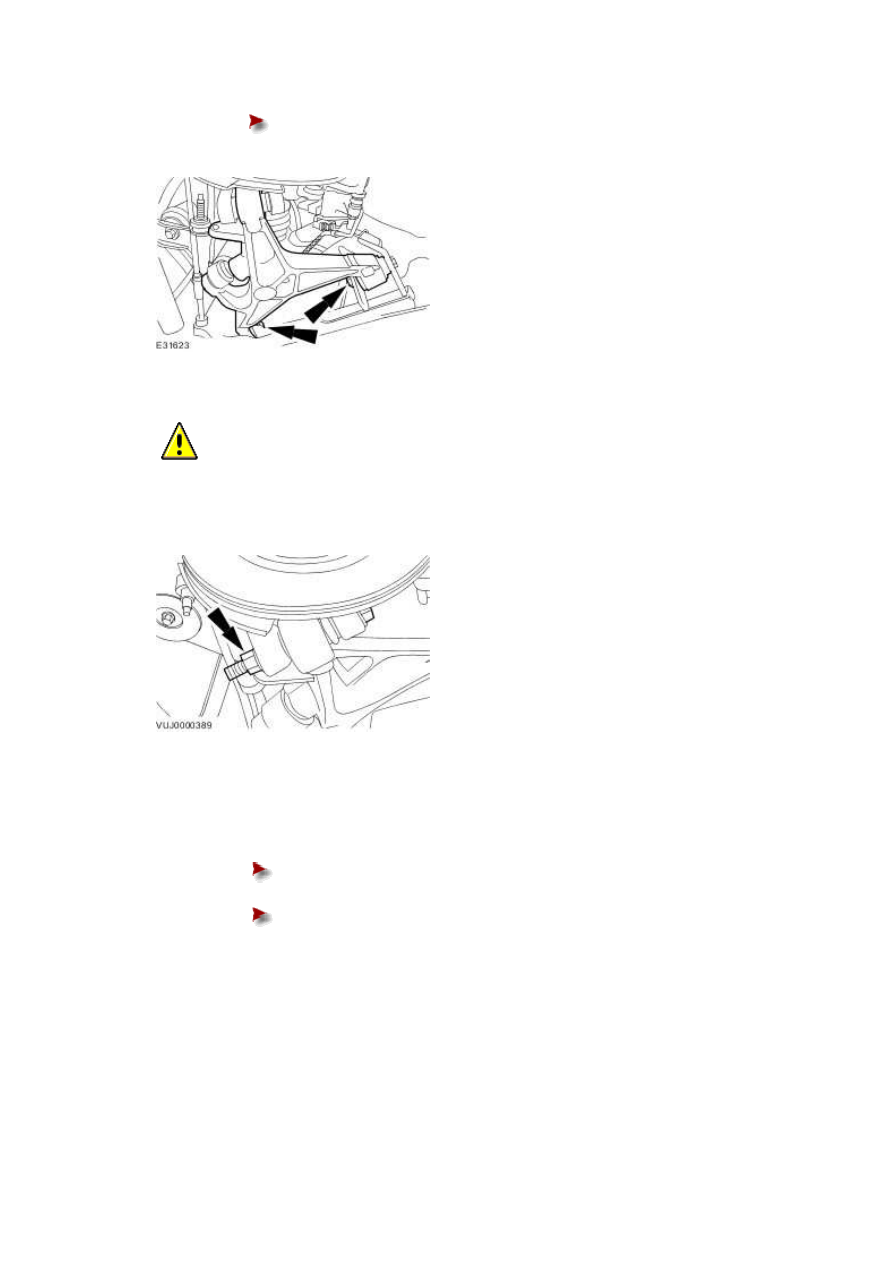

5

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Attach the stabilizer bar link.





Tighten to 48 Nm.





www.







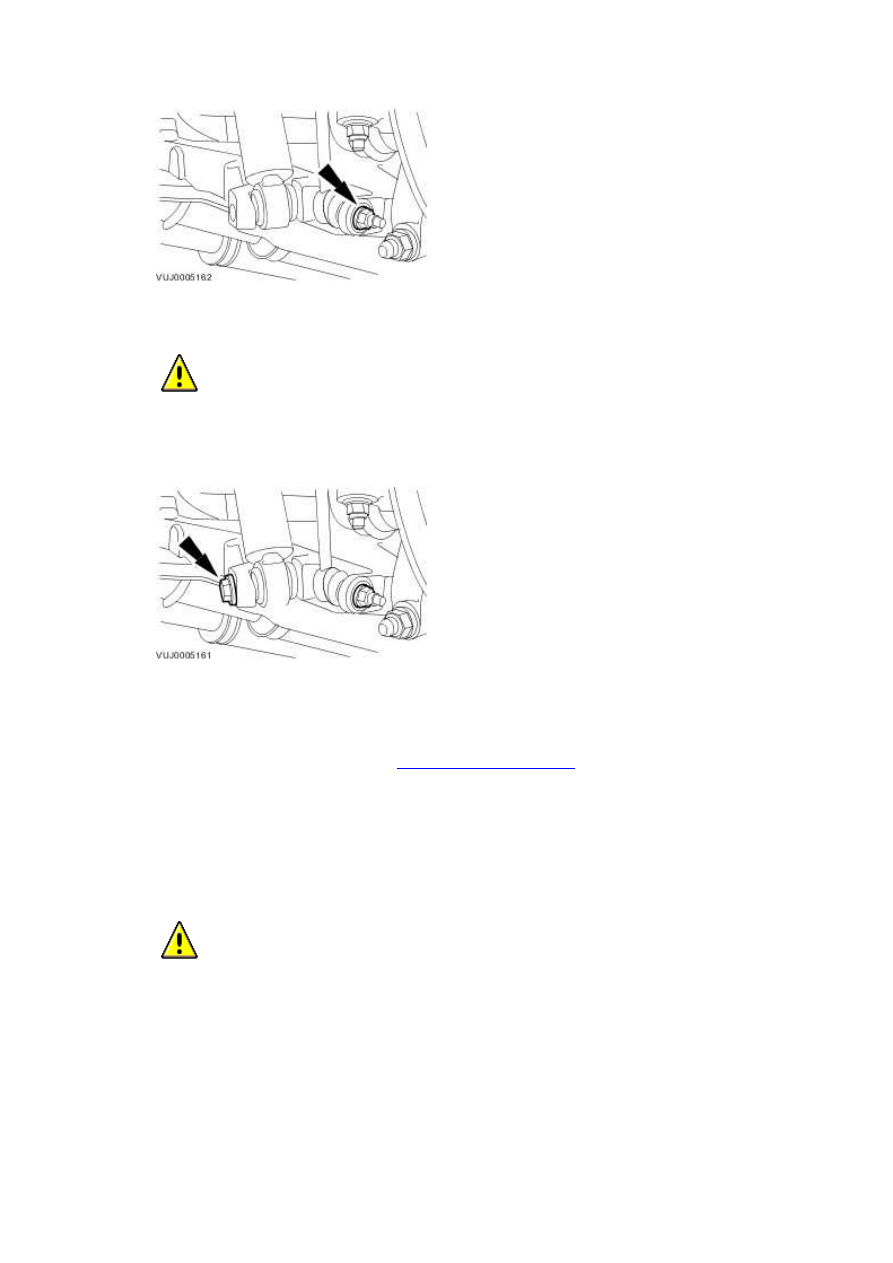

6

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Install the the shock absorber retaining bolt.







7 . Install the wheel and tire.

For additional information, refer to

Wheel and Tire (74.20.05)







8 . Lower the vehicle.





9

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Tighten to 163 Nm.







10

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Tighten to 175 Nm.





NOTE:





If you are re-using this fixing on a vehicle built prior to VIN H16808, then tighten old fixing to 150

Nm. If you are replacing a fixing, then you must replace both nut and bolt and tighten to 175

Nm.







11

.



  CAUTION: The final tightening of the rear suspension components must be carried

out with the vehicle on its wheels.





Tighten to 48 Nm.
