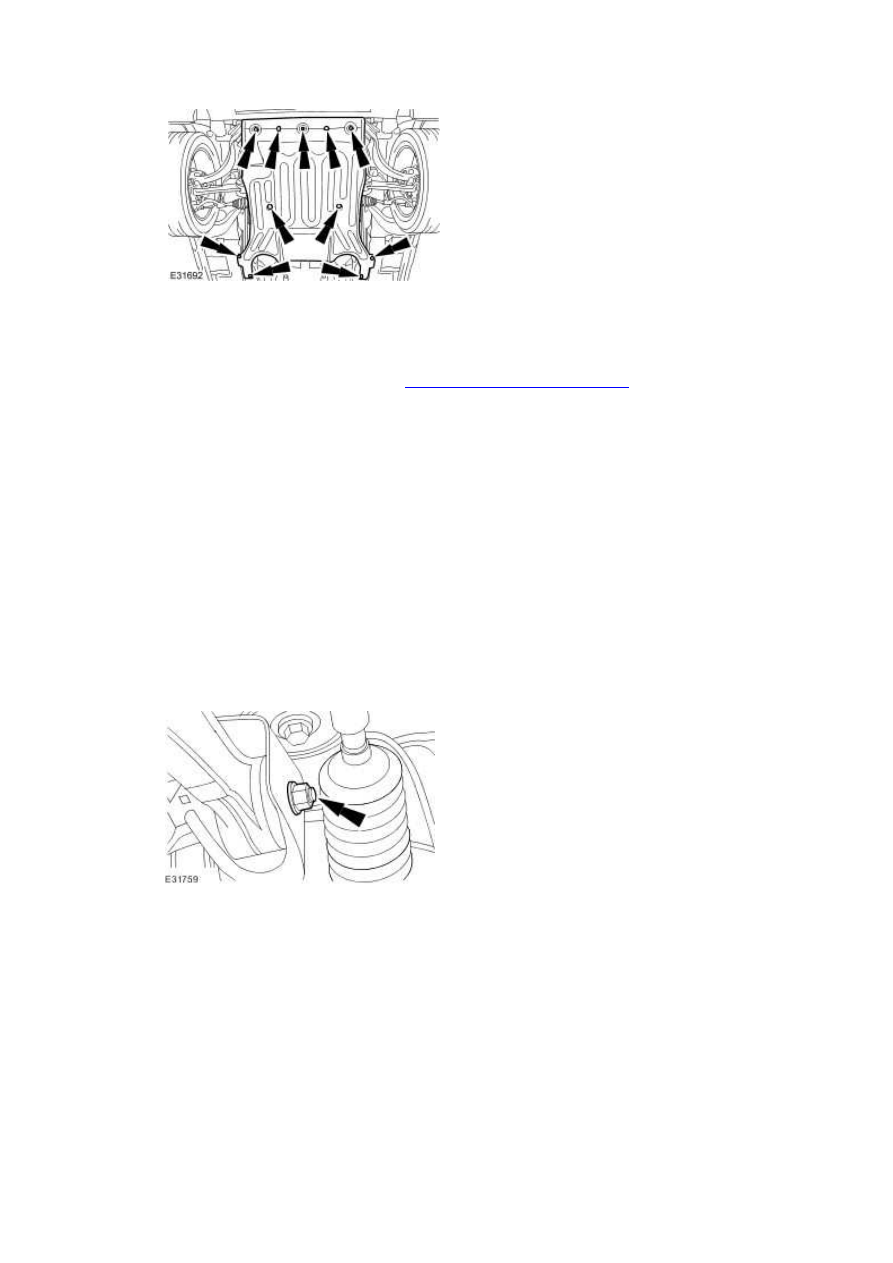

23 . Install the radiator splash shield.

For additional information, refer to

Radiator Splash Shield (76.22.90)







24

.

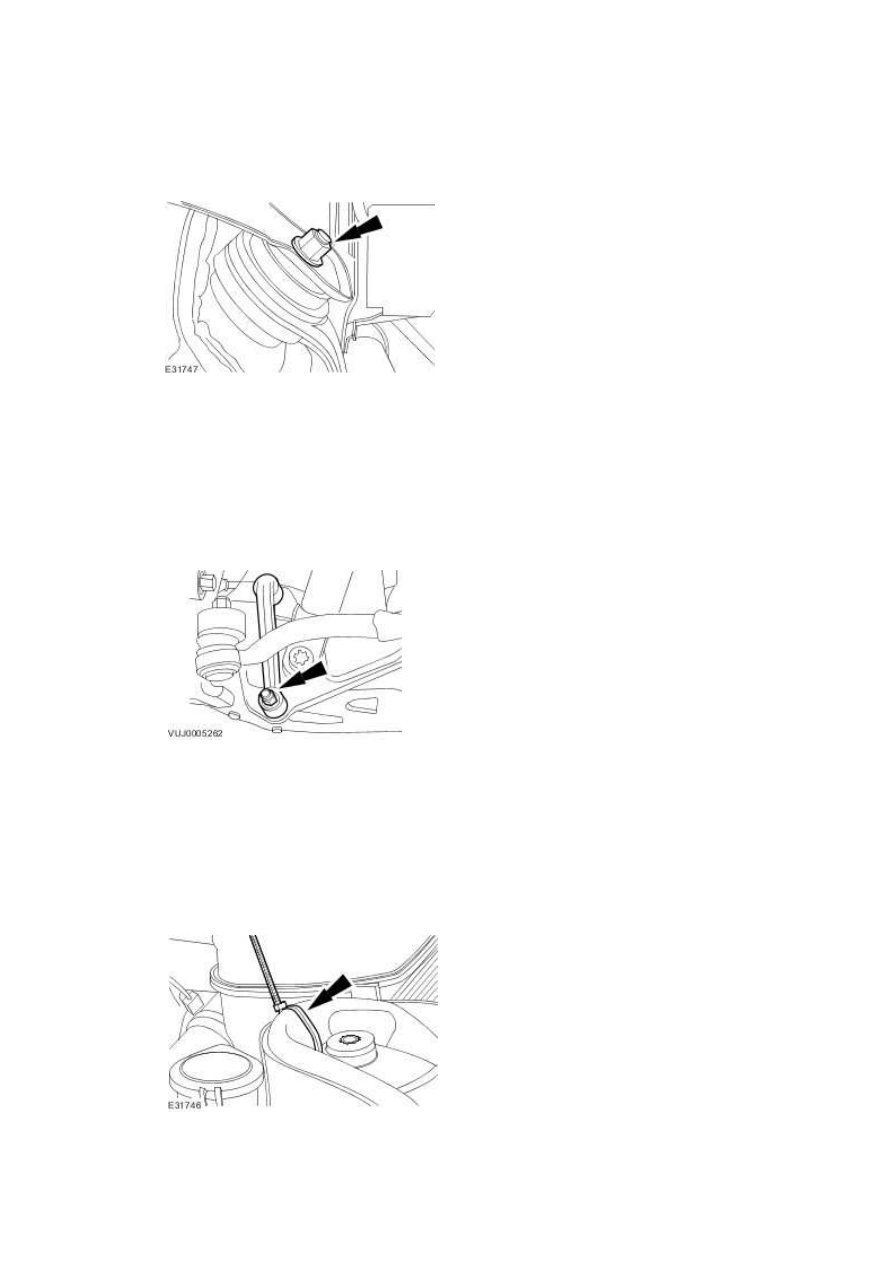

NOTE:





The final tightening of the rear lower arm inner retaining nut and bolt must be carried

out with the vehicle on its wheels.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 175 Nm.







25

.



NOTE:





The final tightening of the front lower arm inner retaining nut and bolt must be carried

out with the vehicle on its wheels.







Left-hand shown, right-hand similar.



Tighten to 175 Nm.







26 . NOTE:





Left-hand shown, right-hand similar.



Tighten to 70 Nm.







27 . NOTE:





Right-hand shown, left-hand similar.



Remove the radiator support.







NOTE:

www.

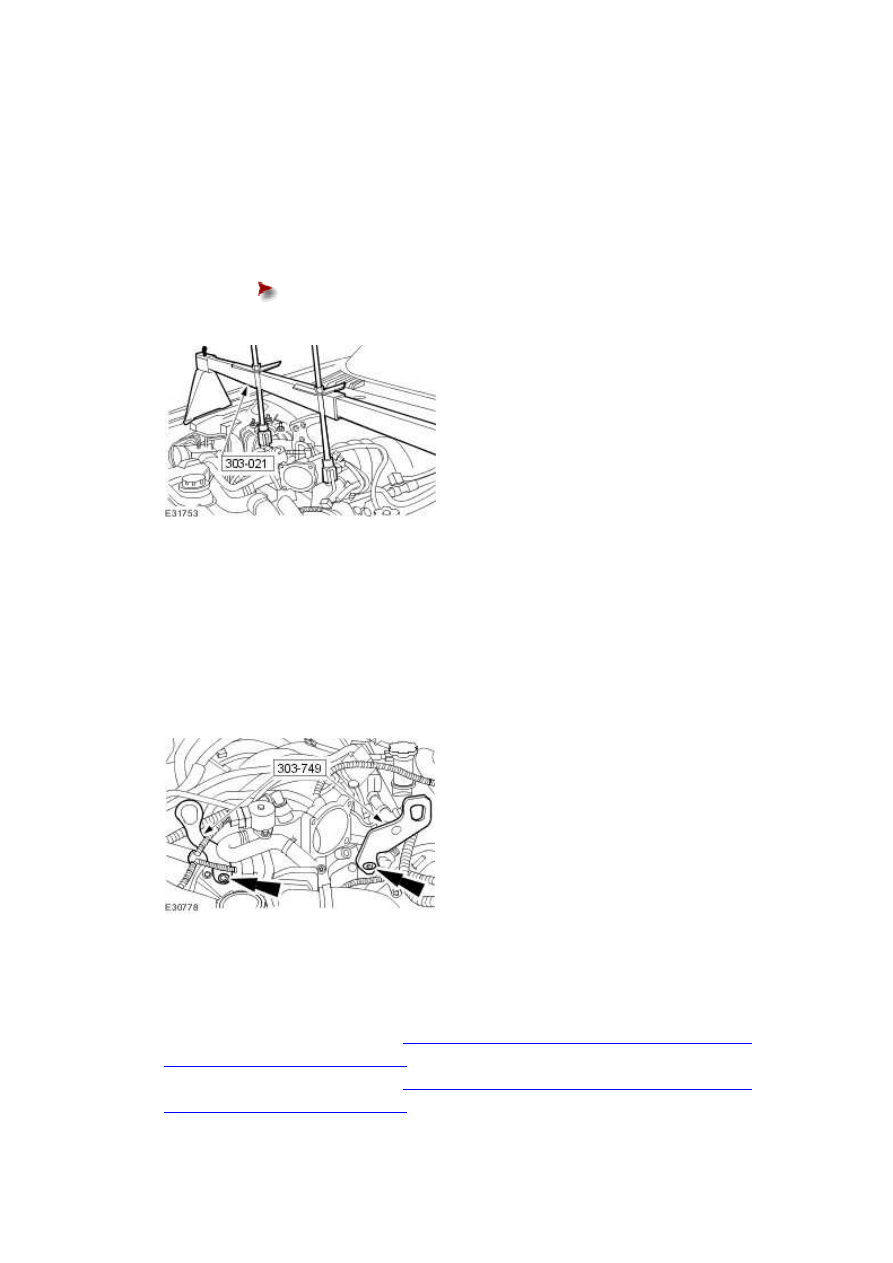

28

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L

engine with supercharger similar.





Remove the special tool.





Loosen the special tool adjustment bolts.











29

.



NOTE:





Vehicles with 3.5L or 4.2L engine without supercharger shown, vehicles with 4.2L

engine with supercharger similar.





Remove the special tools.





Vehicles with 3.5L or 4.2L engine without supercharger



30

.



Install the throttle body.

For additional information, refer to

Throttle Body - Vehicles Without: Supercharger, VIN

Range: G00442->G45703 (19.70.04)



For additional information, refer to

Throttle Body - Vehicles Without: Supercharger, VIN

Range: G45704->G99999 (19.70.04)







All vehicles



31 . Check the caster and camber adjustment.

For additional information, refer to

Camber and Caster Adjustment
