Jaguar XJ (X350). Manual - part 48







Installation



1 . NOTE:





Install a new nut and bolt.



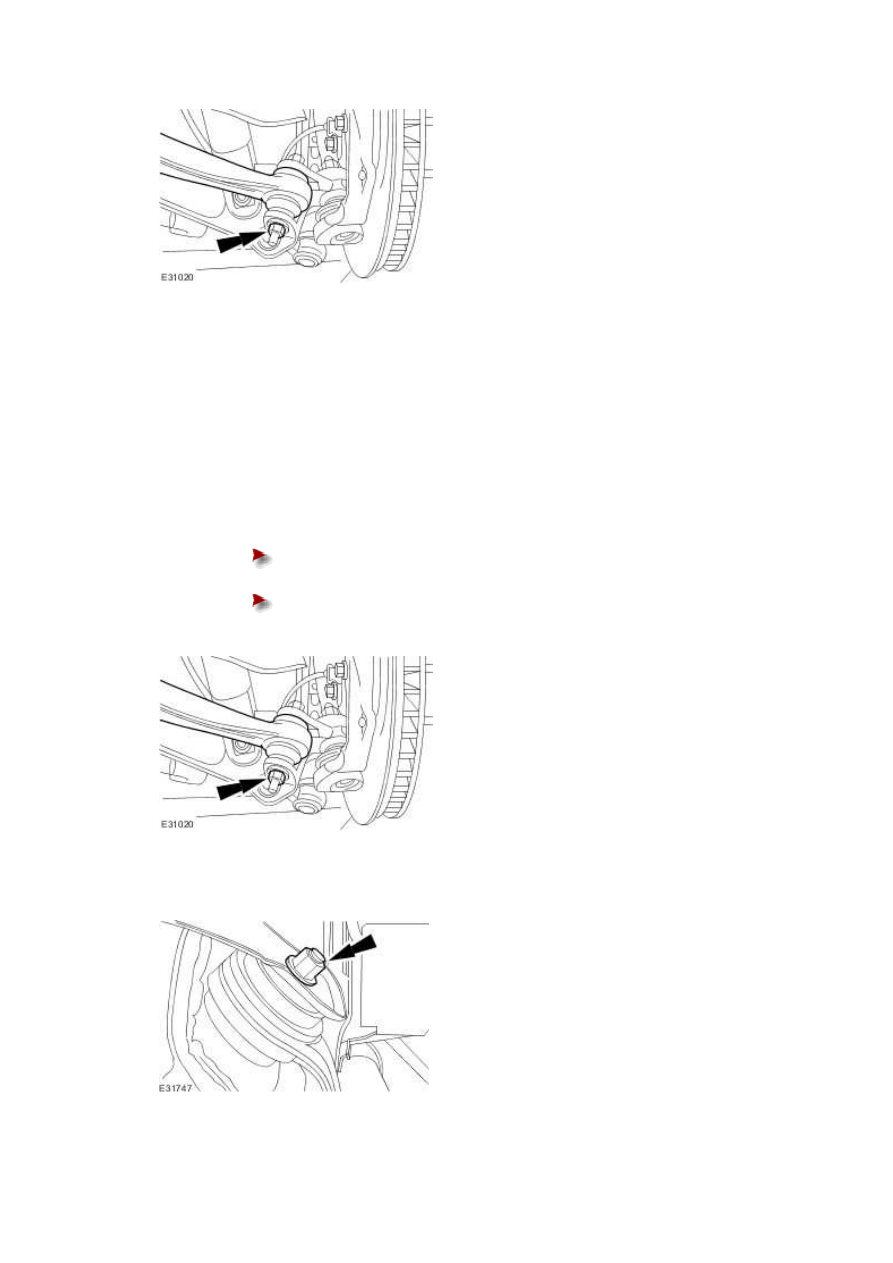

Install the front lower arm.





Stage 1: Tighten to 60 Nm.







Stage 2: Tighten 135º.











2 . Install the front lower arm inner retaining nut and bolt.







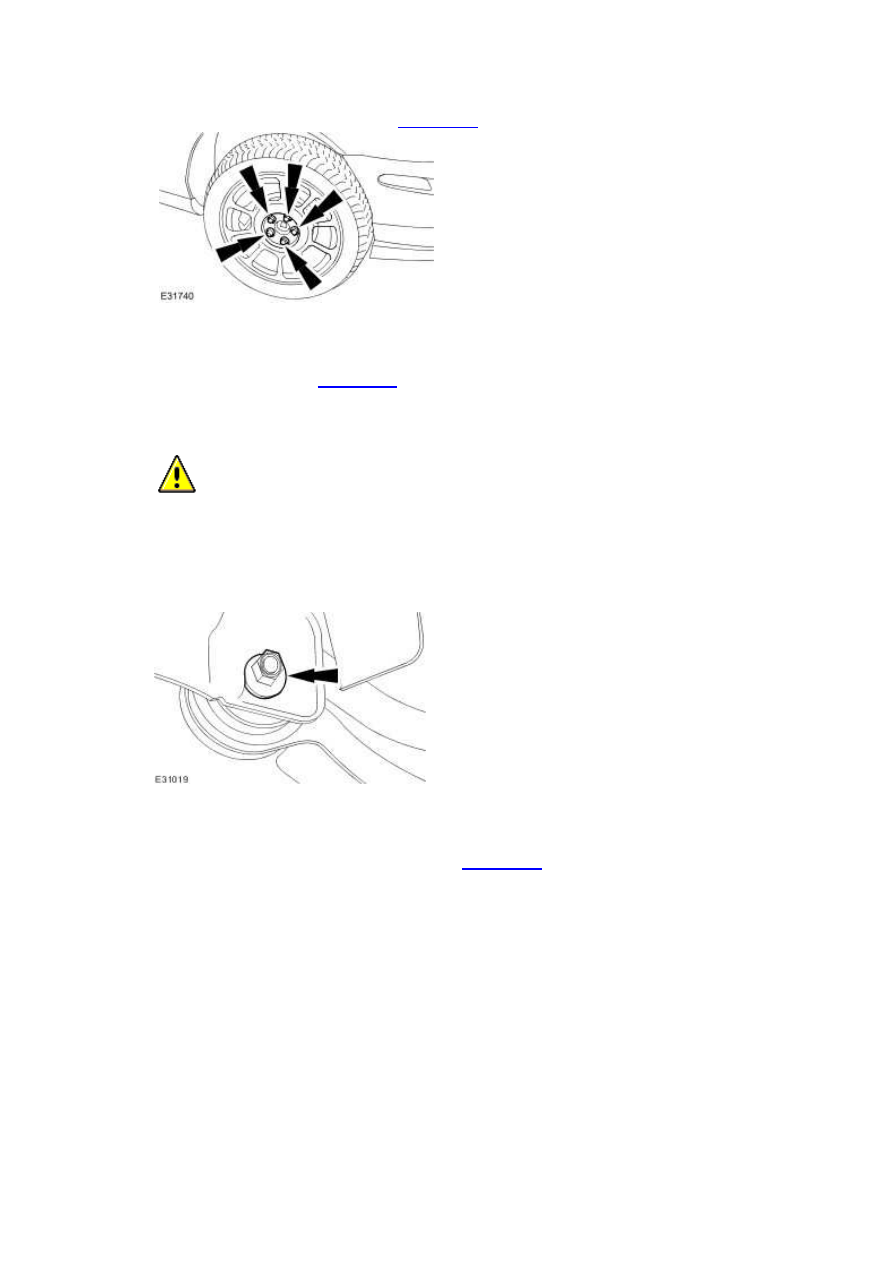

3 . Install the wheel and tire assembly.

<<204-04>>









4 . Install the air deflector.

<<501-02>>







5

.



  CAUTION: The final tightening of the front lower arm inner retaining nut and bolt

must be carried out with the vehicle on its wheels. Failure to follow this instruction may

result in damage to the component.





Tighten to 175 Nm.







6 . Carry out the camber and caster adjustment.

<<204-00>>









www.

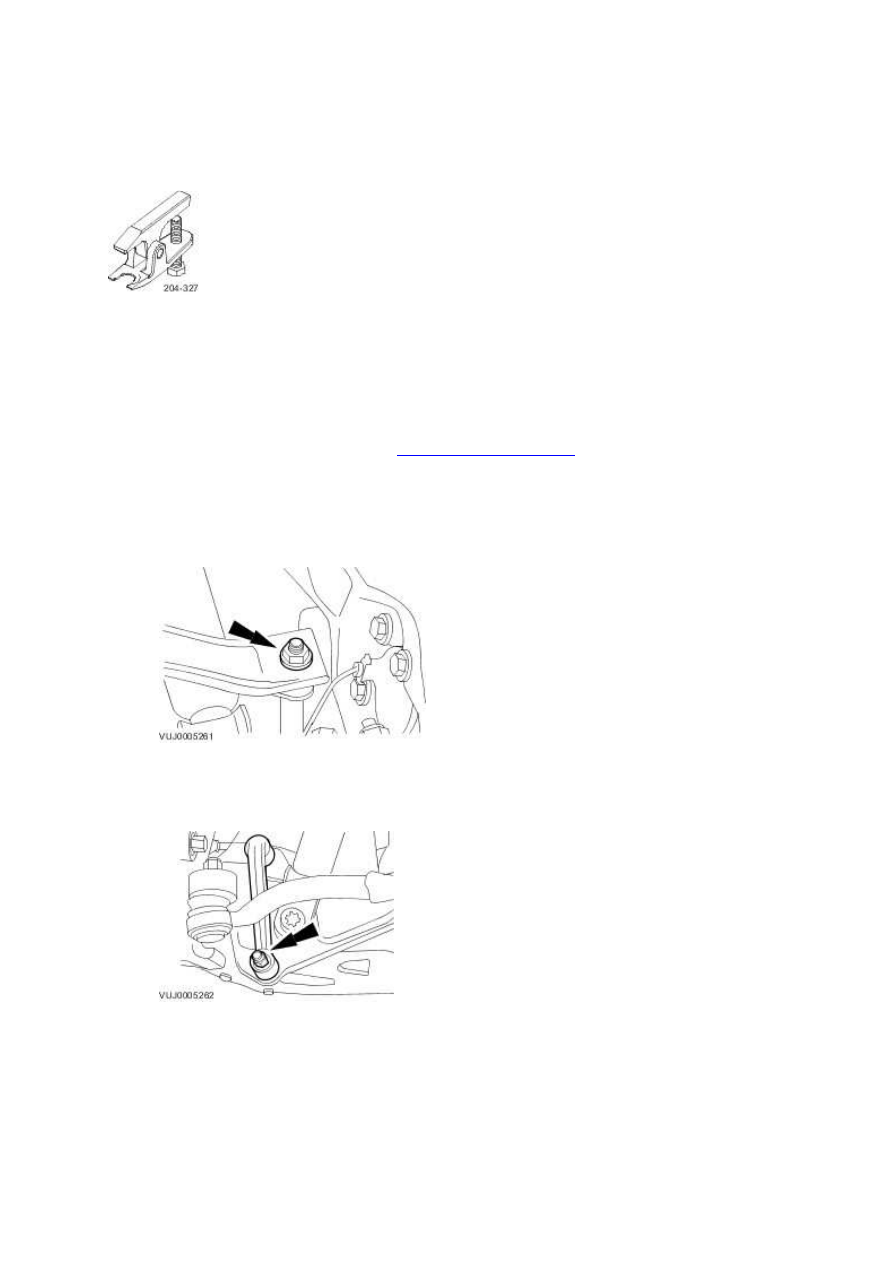

Rear Lower Arm (60.35.54)

Special Service Tools





Ball Joint Splitter

204-327

Removal



1 . Remove the wheel and tire assembly.

For additional information, refer to

Wheel and Tire (74.20.05)



For additional information, refer to

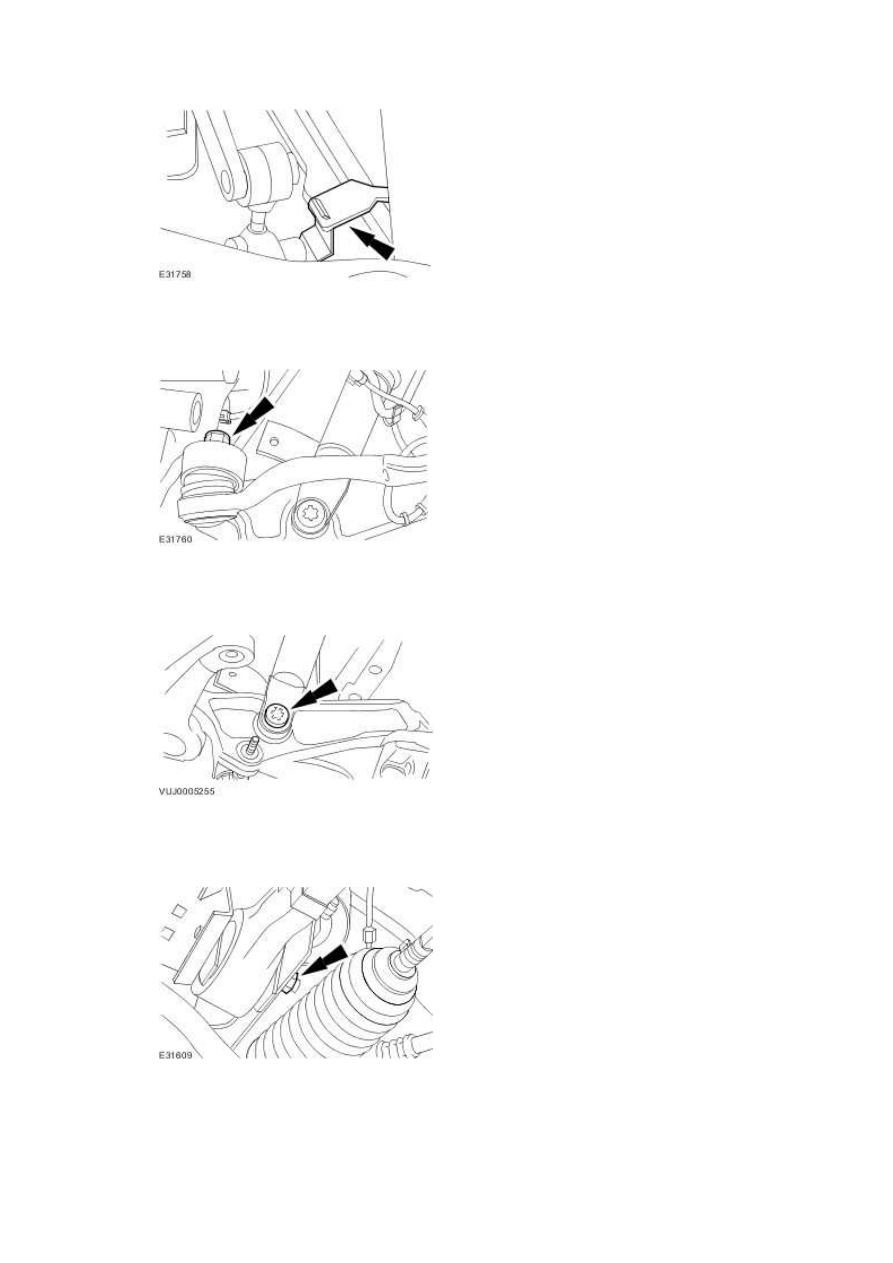

2 . Remove the stabilizer bar link retaining nut.







3 . Remove the stabilizer bar link.













5 . Detach the tie rod end.







6 . Detach the air spring assembly.







7 . Detach the rear lower arm.





4 . Detach the headlamp leveling sensor retaining clip.
