JAC Heavy truck. Service Manual - part 2





When there is any problem about 'ASR" system ,"ABS" lamp is illuminated.

During normal driving, 'ASR' lamp is off.

When 'ASR' works, 'AS R' lamp comes to blink.

NOTE:

"ASR" lamp is amber-colored and "ABS" lamp is red-colored. Amber means INDICATION and red means WARNING.

CAB TILTING LIGHT

The cab tilting light will be illuminated when main

hook didn't fix for cab locking.

DOOR AJAR WARNING LIGHT

The door ajar warning light warns you that a door is not completely closed.

NOTE:

Close the door completely.

Before driving, check that the warning light has gone out.

CHARGE WARNING LIGHT

The charge warning light should come on when the ignition key is turned on, then go out when the engine is running. If

the light comes on while you are driving, stop and turn off the engine and check the tension of the belt. If the belt is

loose or fraying, adjust or replace the belt.

JAKE BRAKE OPERATION INDICATOR(If installed)

Jake brake is a kind of the engine brake. When it works, the lamp illuminates but, in case of the vehicle equipped with

35

34

Turn the switch off after finishing the work or during driving normally.

LOW LIGHT (ONLY TRACTOR, PULLCARGO, 8x4 VEHICLE)

The low light will be illuminated when it is in 'LOW' position in 2nd transmission.

HIGH LIGHT (ONLY TRACTOR,PULL CARGO, 8x4 VEHICLE)

The high light will be illuminated when it is in 'HIGH' position in 2nd transmission.

EXHAUST BRAKE WARNING LIGHT

The exhaust brake warning light will be illuminated if the exhaust brake switch is on. Put the exhaust brake switch back

in its place where it was and this light goes out.

RAILER BRAKE LIGHT (ONLYTRACTOR, PULL CARGO)

The trailer brake light comes on when the trailer brake switch is applied.

ABS WARNING LIGHT

When the key is turned to 'ON', ABS warning light will be on and then off in a few seconds.

If ABS warning light remains on while driving, or remains off when the key is turned to "ON", there may be a problem

about ABS.

In this case, you should show an authorized JAC dealer your vehicle and check it as soon as possible.

Though there is a problem about the vehicle, the normal brake system will still operate except ABS.

ANTI-SLIP REGULATOR

When the key is turned to 'ON" position 'ASR" lamp will be illuminated.

If the brake is engaged, 'ASR" lamp goes out. But if it doesn't go out, "ASR" doesn't work.

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

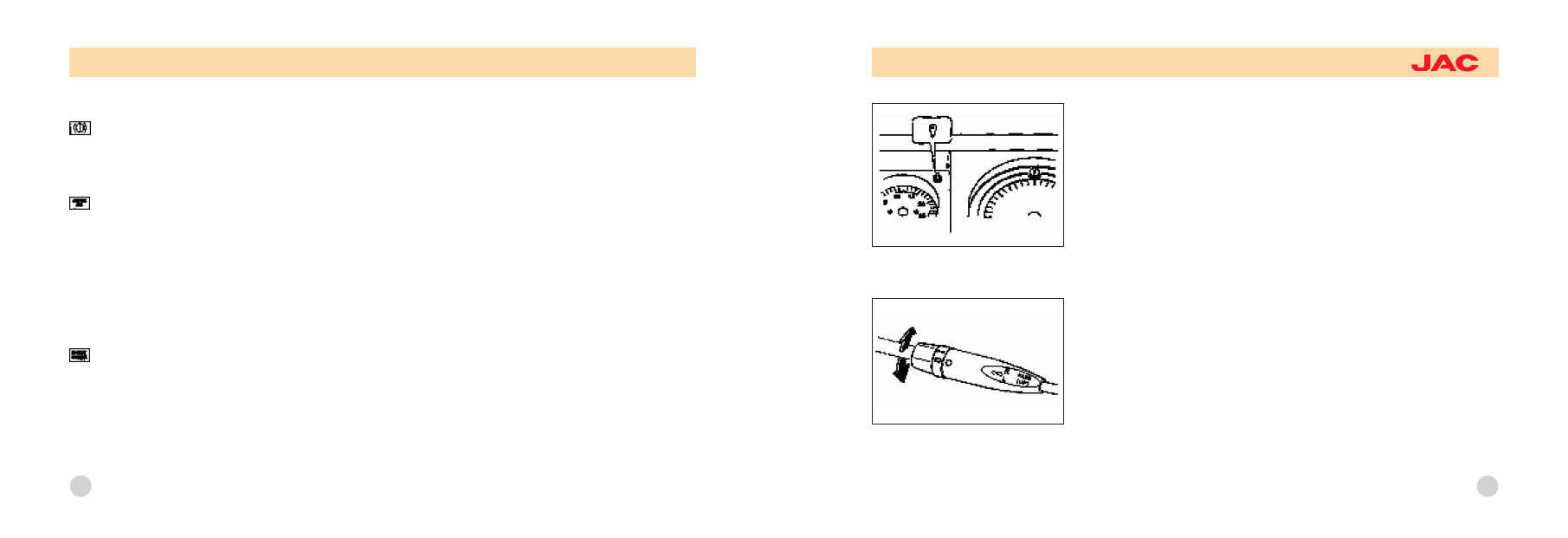

INDICATOR LIGHTS INSPECTION KNOB

To confirm a short of the bulb, press the knob.

In case of a short of the bulb, the bulb should be exchanged as soon as pos鄄

sible.

TRUN SIGNAL SWITCH

Pulling the lever back (away from you) causes the turn signals the left side of

the vehicle to blink. Pushing the lever forward (toward you) causes the turn

signals on the right side of the vehicle to blink. As the turn is completed, the

lever will automatically return to the center position and turn off the turn signals

at the same time. If either turn signal indicator light blinks more rapidly than

usual, goes on but does not blink, or does not go on at ail, there is a malfunc鄄

tion in the system. Check for a burned-out fuse or bulb or you're your autho鄄

rized JAC dealer.

37

the exhaust brake or retarder, it doesn't illuminate.

BRAKE WARNING LIGHT

The brake warning light will be illuminated when oil leaks from the brake system or the brake performance dropped due

to wearing brake shoe.

If possible, stop immediately and contact your authorized dealer.

AIR PRESSURE WARNING LIGHT

When the air pressure in the air reservoir dropped

(below 4.8 -5.2 kg/cm

2

) and the engine is on the air pressure warning light comes on and the buzzer sounds at the

same time. Then stop driving your vehicle immediately and run the engine at idle. Wait until the air pressure gets back

and this warning light will go out.

CAUTION:

If the vehicle is driven in condition that air pressure warning light comes on, this is very dangerous. If a pressure rising

time has a long interval, have the air system checked and repaired by an authorized dealer.

CHECK ENGINE WARNING LIGHT (If installed)

If the main key switch is turned on in normal condition, 'CHECK ENGINE' lamp will illuminate and then extinguish after

two seconds. If it illuminates continuously, you can suspect any problem in it so have to check or repair in the authorized

JAC dealer.

36

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

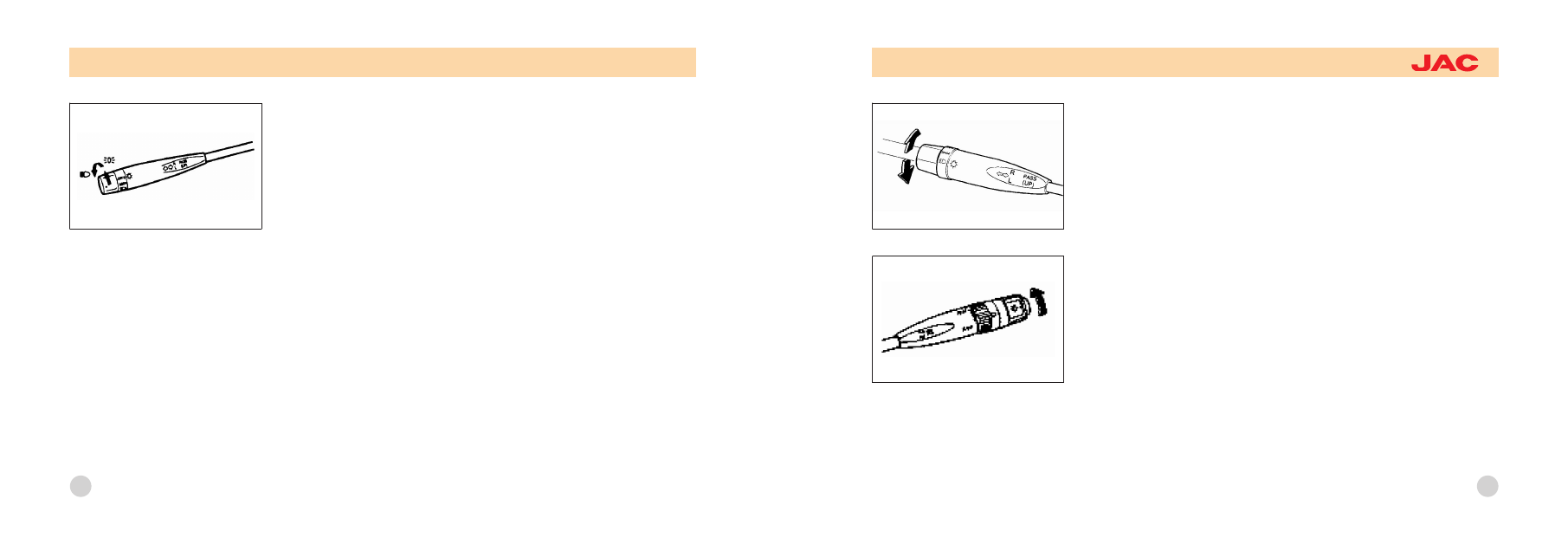

PASSING SWITCH

The headlights will be flashed when the lever is pushed upward and release

automatically. The headlights can be flashed even though the headlight switch

is in the "OFF' position.

WINDSHIELD WIPER

The windshield wiper switch has three positions:

INT: Intermittent wiper operation

LO : Low-speed operation

HI : High-speed operation

NOTE:

To prevent damage to the wiper system, do not attempt to wipe away heavy

accumulations of snow or ice.

Accumulated snow and ice should be removed manually, If there is only a light

layer of snow or ice, operate the heater in the defrost mode to melt the snow or

ice before using the wiper.

39

38

HEADLIGHT SWITCH

To operate the headlights, turn the barrel on the end of the multifunction

switch. The first position turns on the parking lights, sidelights, taillights and

instrument panel lights. The second position turns on the headlights.

High-beam and Low-beam

To turn on the headlight high beams, push the lever upward. For low beams,

pull the lever down. The appropriate headlight beam indicator light will come

on at the same time.

NOTE:

This function is operated when the headlight switch is in the "ON" position.

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

EXHAUST BRAKE SWITCH

To use the exhaust brake, put the "ON' position. The exhaust brake operates

when you remove your foot from the accelerator pedal and the clutch pedal.

The exhaust brake will not operate automatically if you operate the accelerator

pedal or the clutch pedal.

Use exhaust brake when going down a slope.

HAZARD WARNING

The hazard warning lamp should be used whenever you find it necessary to

stop the car in a hazardous location. When you must make such an emergen鄄

cy stop, always pull off the road as far as possible.

The hazard warning lights are turned on by pushing in on the hazard switch .

This causes all turn signal lights to blink. The hazard warning lights will oper鄄

ate even though the key is not in the ignition.

To turn the hazard warning lights off, push in on the switch a second time.

41

40

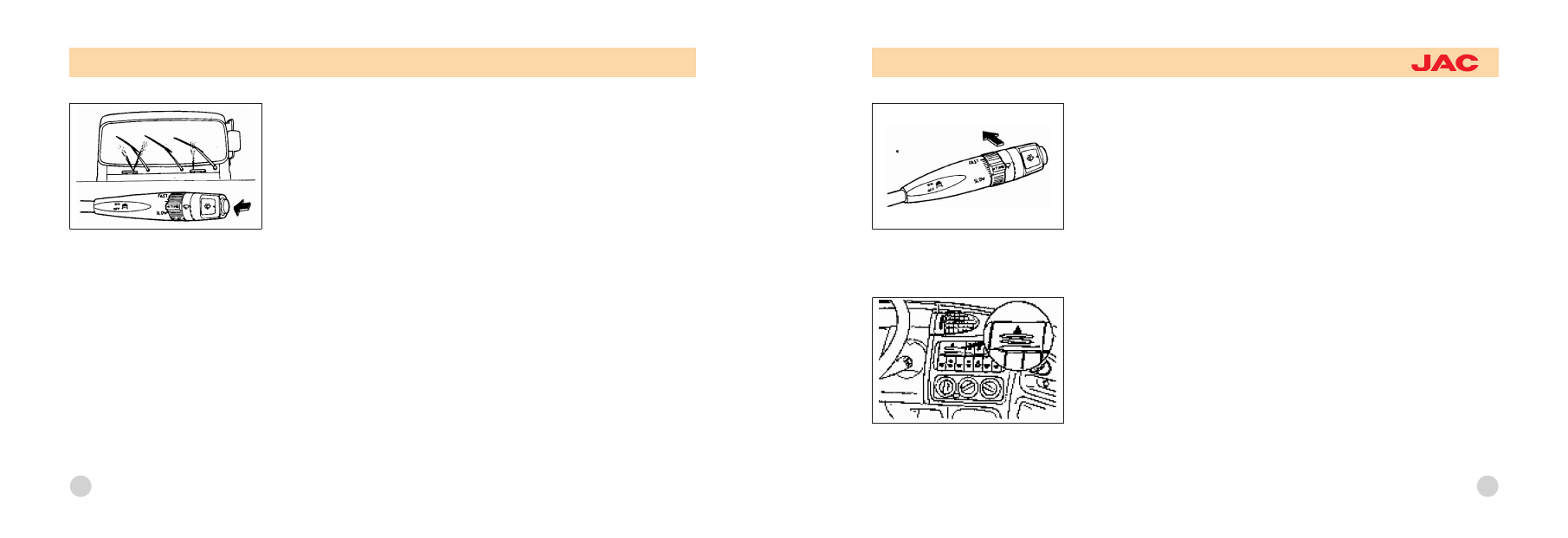

WINDSHIELD WASHER OPERATION

To use the windshield washer, press in on the button on the end of the wiper/

washer lever. When the washer button is pressed, the wipers automatically

make two passes across the windshield, And the windshield wiper is operated

2 to 3 times at the same time, The washer continues to operate as long as the

button is depressed.

CAUTION:

Do not use the wiper when the windshield is dry.

The washer button should not be pressed if the washer reservoir is empty.

This can damage the washer fluid pump. Do not operate the washer for more

than 15 seconds at a time.

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ELECTRIC TYPE(If installed)

The outside rearview mirror can be adjusted in any direction to give the maximum rear view vision.

The remote control outside rearview mirror switch controls the adjustments for both right and left door mirror.

To adjust the position of either mirror:

1. Move the selecting switch to the right or left to activate the adjustable mechanism for the corresponding door mirror.

Now, adjust mirror angle by depressing the appropriate perimeter switch as illustrated.

CAUTION:

Do not operate the switch continuously for an unnecessary length of time.

Scraping ice from the mirror face could cause permanent damage. To remove any ice, use sponge, soft cloth or ap鄄

proved de-icer.

WARNING:

Be careful when judging the size or distance of any object seen in the passenger side rear view mirror. It is convex mirror

with a curved surface. Any objects seen in this mirror are closer than they appear.

43

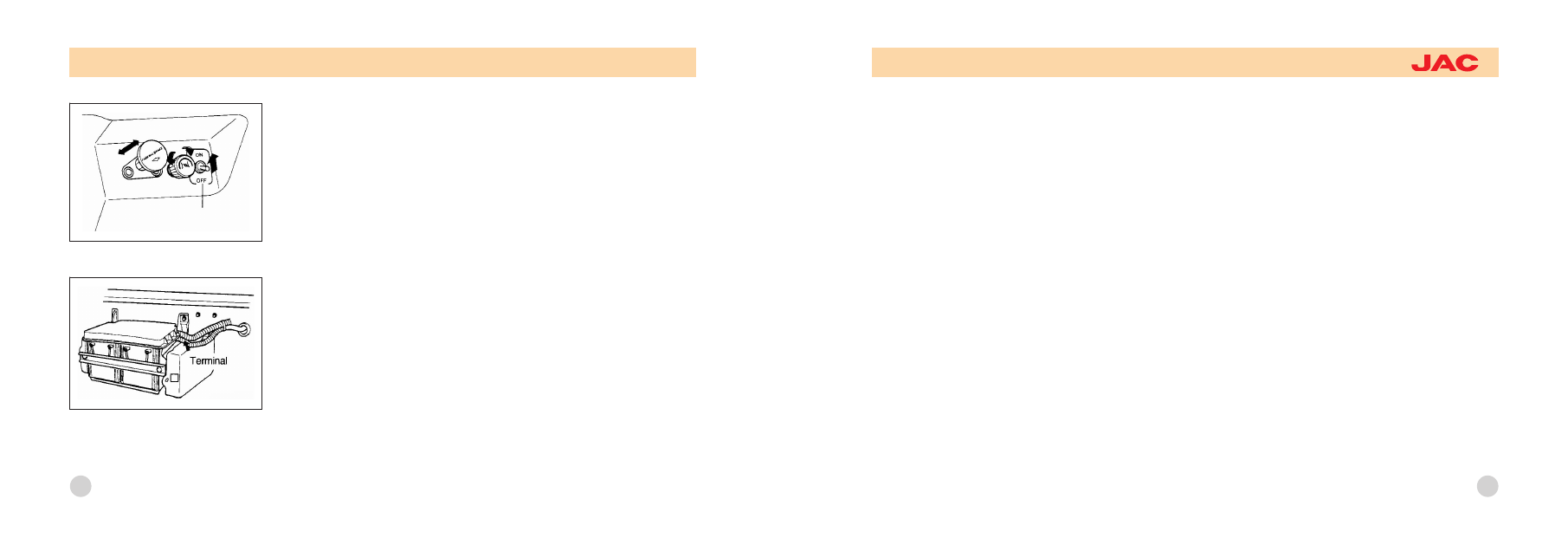

WORKING LIGHT SWITCH

There is a terminal for the work switch in the right side of the battery box.

When the switch is turned to "ON", you can use a light by connecting a termi鄄

nal of the light to the terminal of the work switch.

(If you want to use a light, you should prepare the light and its terminal)

42

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

POWER MIRRORS SWITCH

To fold the outside rearview mirrors, push them toward the rear.

The outside rearview mirrors can be folded rearward for parking in narrow ar鄄

eas.

WARNING:

Do not adjust or fold the outside rearview mirrors while the vehicle is moving.

This could result in loss of control, and an accident which could cause death,

serious injury or property damage

PARKING BRAKE(EXCEPT TRACTOR, PULL CARGO)

Always engage the parking brake before leaving the vehicle. This also turns on the parking brake indicator light when

the key is in the "ACC" or "ON" position. Before driving away, be sure that the parking brake is fully released and that the

indicator light is off.

To engage the parking brake, pull the lever up.

To release the parking brake, pull up and press thumb button.

NOTE:

The buzzer may sound when the parking brake Is released. (ONLY TRACTOR, PULL CARGO) If the buzzer sounds, have

the brake system checked as follows:

Check the air pressure in the air reservoir.

Check the oil leaks from brake system.

Check the clearance of brake shoes.

45

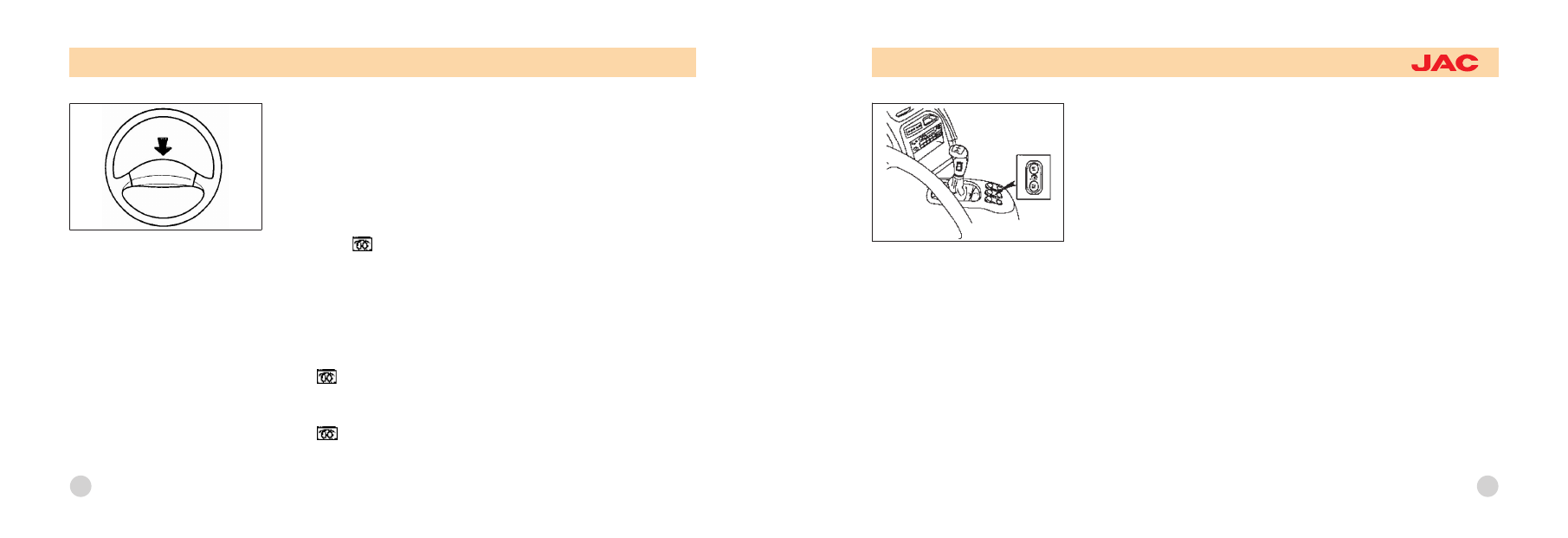

STEERING WHEEL & HORN

Your JAC is equipped with integral styled steering wheel. The horn button is

located on the center of the wheel.

The horn sounds when the horn button is pressed firmly.

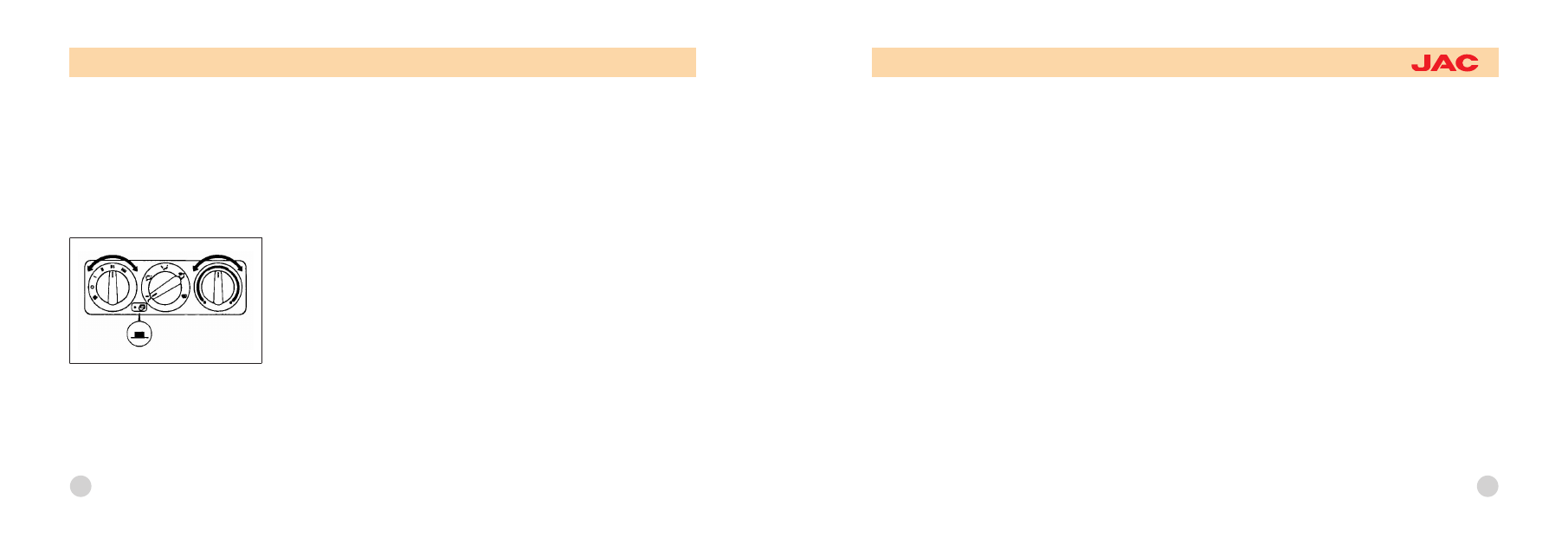

STARTING THE ENGINE IN WINTER

In cold winter when the ignition switch is turned to the ON position then the

amber lamp

will come on. Hold the switch there and wait until the lamp is

off. Start the engine.

AIR HEATING SYSTEM

The air heating system warms the intake air up in order to start the engine well

and decrease white fume is emitted through the exhaust pipe in winter.

When the ignition key is turned to the ON position, the system is operated au鄄

tomatically.

If the

lamp is turned on when turning the ignition key to the ON position,

wait until the lamp is off. And start the engine.

CAUTION:

If the

lamp blinks, the air heating relay may be damaged or a fuse blown,

Check and replace it.

44

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

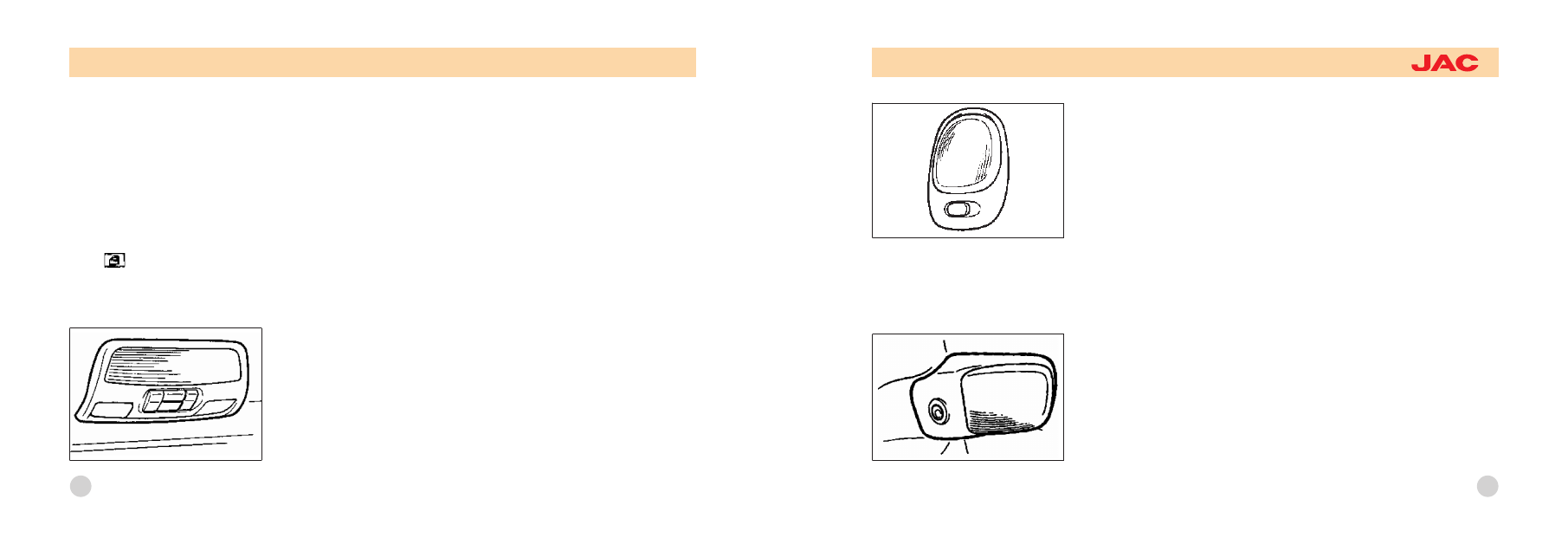

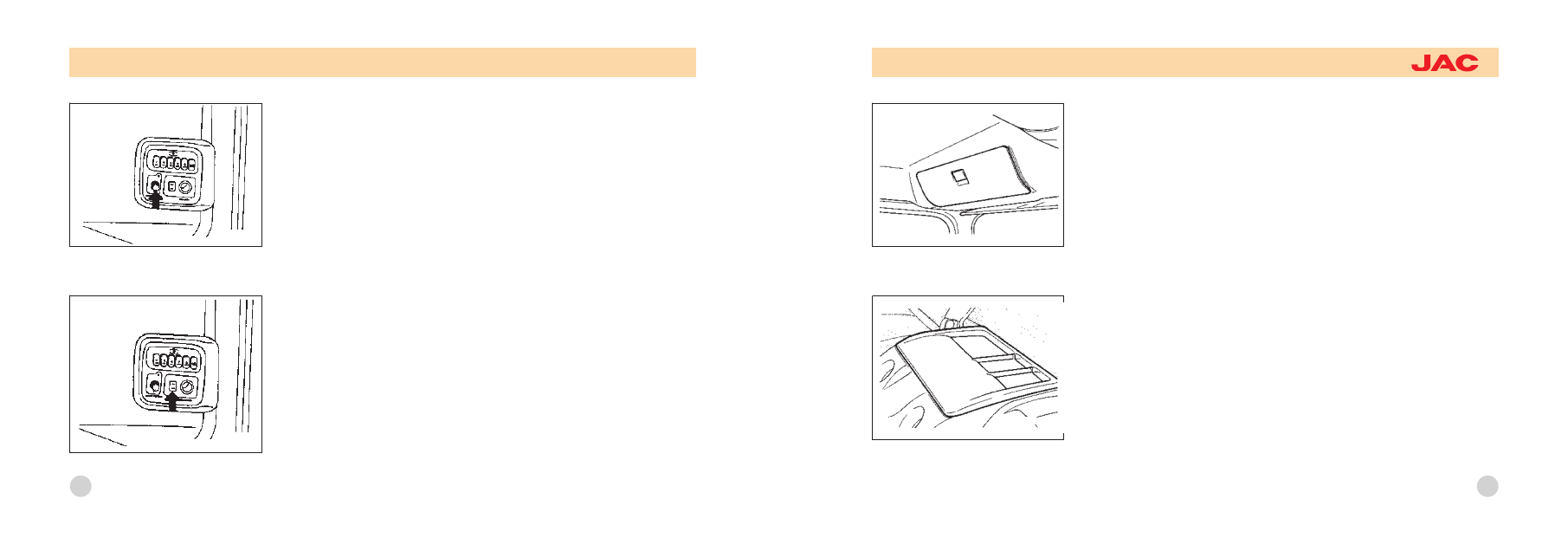

Reading Light

The reading light has a button of three positions.

The three positions are:

DR (

)

In the middle position (

), the interior courtesy light comes on when any door

is opened regardless of the ignition key position. The light goes out when the

door is closed.

ON

In the 'ON' position, the light stays on at all times.

OFF

In the 'OFF' position, the light stays off at all times even though a door is open.

Fluorescent light

The fluorescent light is located on the front overhead console. Push in the fluo鄄

rescent light to turn the light on or off.

47

46

FULL AIR BRAKES

The full air brake vehicles are equipped with an emergency brake. Should the compressed air pressure fall below 2.7

kgf/crn2 (265kPa), spring operated emergency brake is automatically applied to the rear wheels. On tractors, service

brakes are applied to the trailer as well.

INTERIOR LIGHT

The interior courtesy lights has two buttons.

The two buttons are:

In the"

"position, the interior courtesy light comes on when any door is opened regardless of the ignition key position.

In the position, the light stays on at all times.

Map Light

The two map lamp switches are located on both sides of the interior light.

Push in the map light switch to turn the light on or off.

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

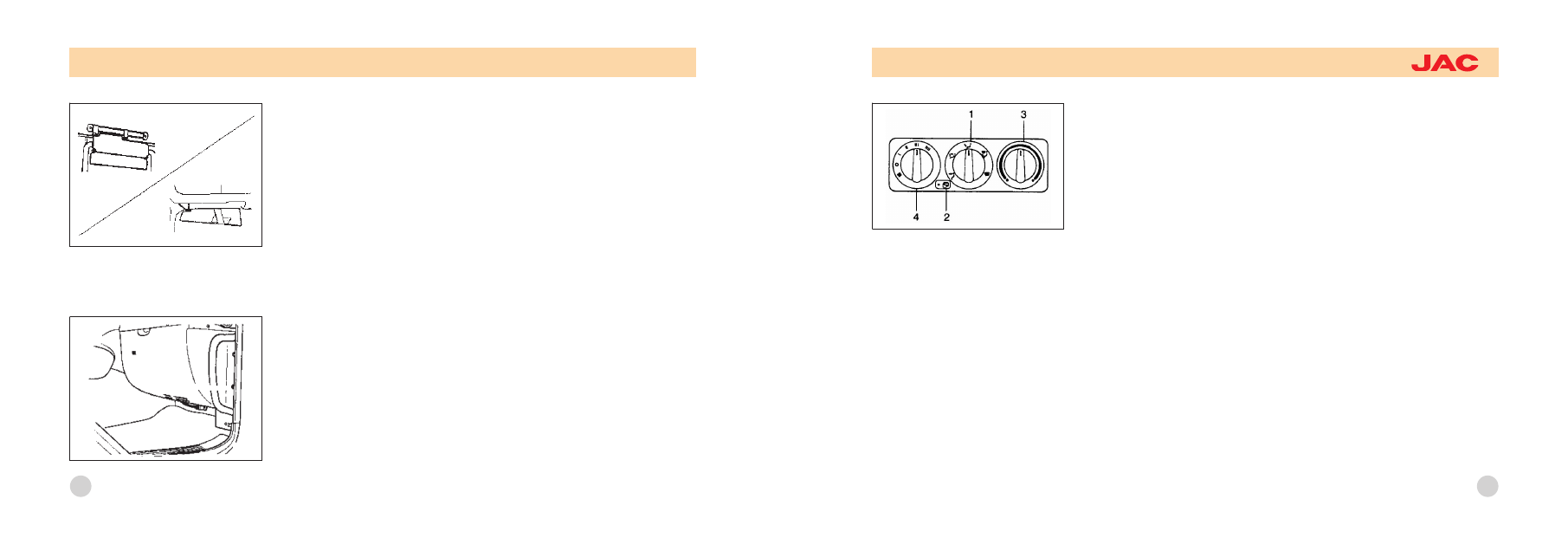

CIGARETTE LIGHTER

For the cigarette lighter to work, the key must be in the "ACC" position or the "

ON" position.

To use the cigarette lighter, push it all the way into its socket. When the ele鄄

ment has heated, the lighter will pop out to the "ready" position.

Do not hold the cigarette lighter pressed in. This can damage the heating ele鄄

ment and create a fire hazard.

If it is necessary to replace the cigarette lighter, use only a genuine JAC re鄄

placement or its approved equivalent

ASHTRAY

The ashtray may be opened by pushing and releasing the ashtray door at its

top edge .

To remove the ashtray in order to clean it, the metal ash receptacle should be

removed from the ashtray door. Do not attempt to remove the entire ashtray

door assembly or damage will result. Instead, push the metal ash receptacle

down and forward in the ashtray door, and it can then be lifted out. To reinstall

it, place it in the proper position and press it down and forward to re-engage

the ash receptacle rear lip in the ashtray door. The ashtray lamp will only illu鄄

minate when the exterior body lights are switched on.

49

48

HOOD RELEASE

Pull the release knob to open the hood. The hood will spring up slightly. In

front of the vehicle, lift the hood. The hood will open completely by itself after it

raised about halfway. To close the hoed, lower and press down on it. After

closing the hood, try pulling it up to make sure it is securely closed.

CAUTION:

The hood should be keep closed when the car is in motion.

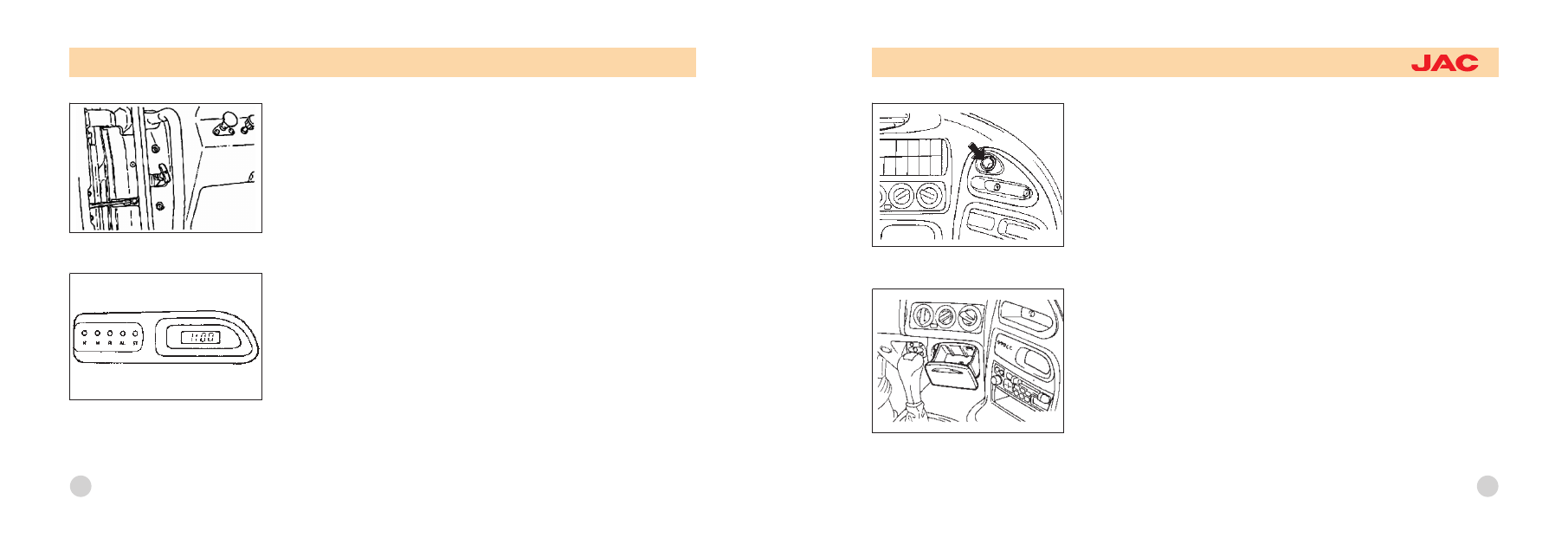

DIGITAL CLOCK

There are five control buttons for the digital clock. Their functions are:

HOUR - Push "H' to advance the hour indicated.

MIN - Push "M" to advance the minute indicated.

RESET - Push 'R' to reset minutes to ':00' to facilitate resetting the clock to

the correct time. When this is done:

Pressing 'R' between 10:30 and 11:29 changes the readout to 11:00. Pressing

'R" between 11:30 and 12:29 changes the readout to 12:00.

ALARM - In state of holding the alarm button, push 'H' or "M".

STOP - To stop the alarm, push the "ST" button.

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OVERHEAD CONSOLE

The overhead console is located in the interior ceiling.

FLOOR CONSOLE

The floor console is located between driver's and passenger's seat for addi鄄

tional storage.

NOTE:

Keep it in the closed position while driving.

51

50

BED TEMPERATURE ADJUSTABE KNOB (If installed)

If the knob is turned clockwise the bed temperature increases, and if it is

counterclockwise, the temperature decreases

POWER OUTLET (If installed)

This supplies 12V electric power by converting 24V of the battery into 12V and

it makes be able to operate various accessories or equipment for 12V.

CAUTION

Be careful to use the outlet under the lower panel of the passenger's side be鄄

cause it supplies24V

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HEATING AND VENTILATION

Rotary Type (If installed)

There are four controls for the heating and cooling system. They are:

1. Air Flow Control.

This is us ed to direct the flow of air. Air can be directed to the floor, dash鄄

board outlets, or windshield. Five symbols are used to represent Face, Bi -

Level, Floor, Floor-Defrost and Defrost air positions.

2. Air Intake Control.

This allows you to select fresh outside air or to circulate inside air.

3. Temperature Control.

This is used to select the degree of heating desired.

4. Fan Speed Control.

This is used to turn the fan on and select the fan speed.

53

SUNVlSOR

Your JAC is equipped with two sunvisors to give the driver and passenger ei鄄

ther frontal or side ward shade. The sunvisors are fitted on both sides on

standard models. To reduce glare or to shut out direct rays of the sun, turn the

sunvisor down to block the annoyance.

Some vehicles are equipped with the front andside sunvisors for the driver,

and the front sunvisor for the passenger.

CAUTION:

Do not place the sunvisor in such a manner that it obscures visibility or the

roadway, traffic or other objects.

AIR SPRAY NOZZLE

Seperate the spray nozzle plug under the dash panel of passanger side and

connect the air hose with this plug. Then you can clear your vehicle with air

spray.

52

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

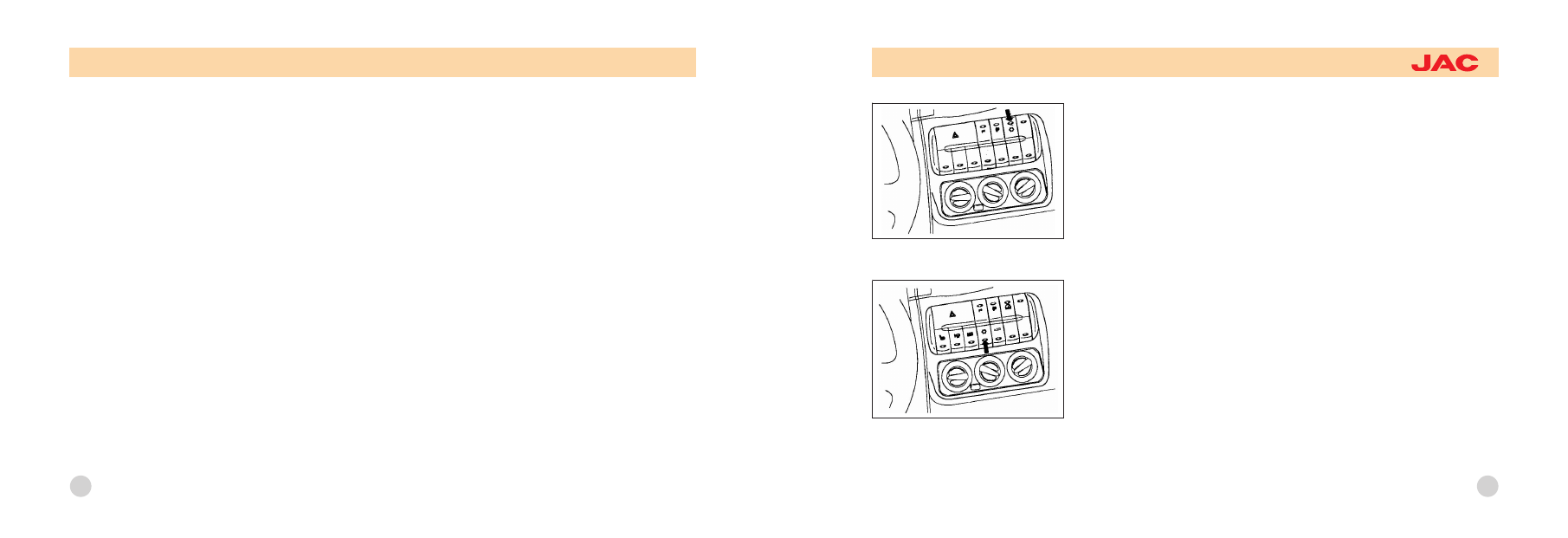

AIR INTAKE CONTROL

This is used to select fresh outside air or recirculation inside air.

Fresh

Recirculation

To change air intake control mode, (Fresh mode Recirculation mode) push the control button.

FRESH MODE (

): The indicator lamp on the button goes out when the air intake control is fresh mode.

RECIRCULATION MODE (

): The indicator lamp on the button is illuminated when the air intake control is recircu鄄

lation mode.

With the "fresh" mode selected, air enters the vehicle from outside and is heated or cooled according to the other func鄄

tions selected.

With the "fresh" mode selected, air from within the passenger compartment is drawn through the heating system and

heated or cooled according to the other functions selected.

NOTE:

It should be noted that prolonged operation of the heating system in "recirc" mode will give rise to misting of the wind鄄

shield and side windows and the air within the passenger compartment becoming stale. In addition prolonged use of the

air conditioning with the "Recirculate" mode selected may result in the air within the passenger compartment becoming

excessively dry.

55

AIR FLOW CONTROL

This is used to direct the flow (of air. Air can be directed to the floor, dashboard outlets, or windshield. Five symbols are

used to represent Face,Bi-Level, Floor, Floor-Defrost and Defrost air position.

Face-Level

Selecting the "Face" mode will cause air to be discharged through the face level vents.

Bi-Level

Air is discharged through the face vents and the floor vents.

Floor-Level

Air is discharged through the floor vents.

Floor-Defrost Level

Air is discharged through the windshield defrost vents and the floor vents.

Defrost-Level

Air is discharged through the windshield defrost vents.

x

54

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

AIR CONDITIONING (If installed)

Air Conditioning Switch

The air conditioning is turned on by pushing the button.

AIR CONDITIONING OPERATION

Cooling

To use the air conditioning to cool interior:

Turn on the fan control switch.

Turn on the air conditioning switch by pushing in on the switch. The air con鄄

ditioning indicator light should come on at the same time.

Set the air intake control to "Recirculation".

Set the temperature control to "Cool".

("Cool" provides maximum cooling.

The temperature may be moderated by moving the control toward "Warm".)

Adjust the fan control to the desired speed.

For greater cooling, turn the fan control to one of the higher speeds or tem鄄

porarily select the "Recirc' position on the air intake control.

57

56

FAN SPEED CONTROL(BLOWER CONTROL)

This is used to turn the blower fan on and off and to select the fan speed.

The blower fan speed, and the volume of air delivered from the system, may be controlled manually by setting the blow鄄

er control between the "1" and "4' position.

Heating controls

1. For normal heating operation, set the air intake control to the "Fresh" position and the air flow control to 'Floor".

2. For faster heating, the air intake control should be in the 'Recirculation" position.

3. If the windows fog up, set the air flow control to the 'Def" (defroster) position and the air intake control to "Fresh".

4. For maximum heat, move the temperature control to "Warm".

BI-LEVEL HEATING

Your JAC is equipped with bi-level heating controls. This makes it possible to have cooler air from the dashboard vents

and warmer air from the floor outlets at the same time. To use this feature:

1. Set the air flow control at the "Bi-Level" position.

2. Set the temperature control between "Cool" and "Warm".

3. Adjust the fan speed control to the desired speed.

VENTILATION

To operate the ventilation system:

1. To direct all intake air to the dashboard vents, set the airflow control to "Face".

2. Set the temperature control between "Cool' and "Warm".

3. Adjust the fan speed control to the desired speed.

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

On steep grades, turn the air conditioning off to avoid the possibility of the engine overheating.

During winter months or in periods when the air conditioning is not used regularly, run the air conditioning once every

month for a few minutes.

This will help circulate the lubricants and keep your system in peak operating condition.

Turning off air conditioner

When air conditioner is not used, place the fan switch to OFF position. When the vehicle is parked, set the button to

'Recirculation mode" to prevent dust from entering the vehicle.

Others

Use of air conditioner for long hours with the button placed at 'Recirculation mode' will contaminate the air inside the

vehicle. Place the button at "Fresh mode" once in a while.

Excessive cooling is not good for health. The cooling temperature best suit to your health is normally 5 to 6 degrees low鄄

er than the outside air temperature. (You will feel slightly cool when you enter the vehicle cooled at this temperature.)

59

58

DE-HUMIDIFIED HEATING

For de-humidified heating:

Turn on the fan control switch.

Tum on the air conditioner switch. The air conditioner indicator light should

come on at the same time.

Set the air intake control to "Fresh".

Set the air flow control to "Face".

Adjust the fan control to the desired speed.

For more rapid action, set the fan at one of the higher speeds.

Adjust the temperature control to provide the desired amount of warmth.

Operation Tips

If the interior of the caris hot when you first get in, open the windows for a

few minutes to expel the hot air.

When you are using the air conditioning system, keep all windows closed to

keep hot air out.

When moving slowly, as in heavy traffic, shift to a lower gear. This increases

engine speed, which in turn increases the speed of the air conditioning com鄄

pressor.

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

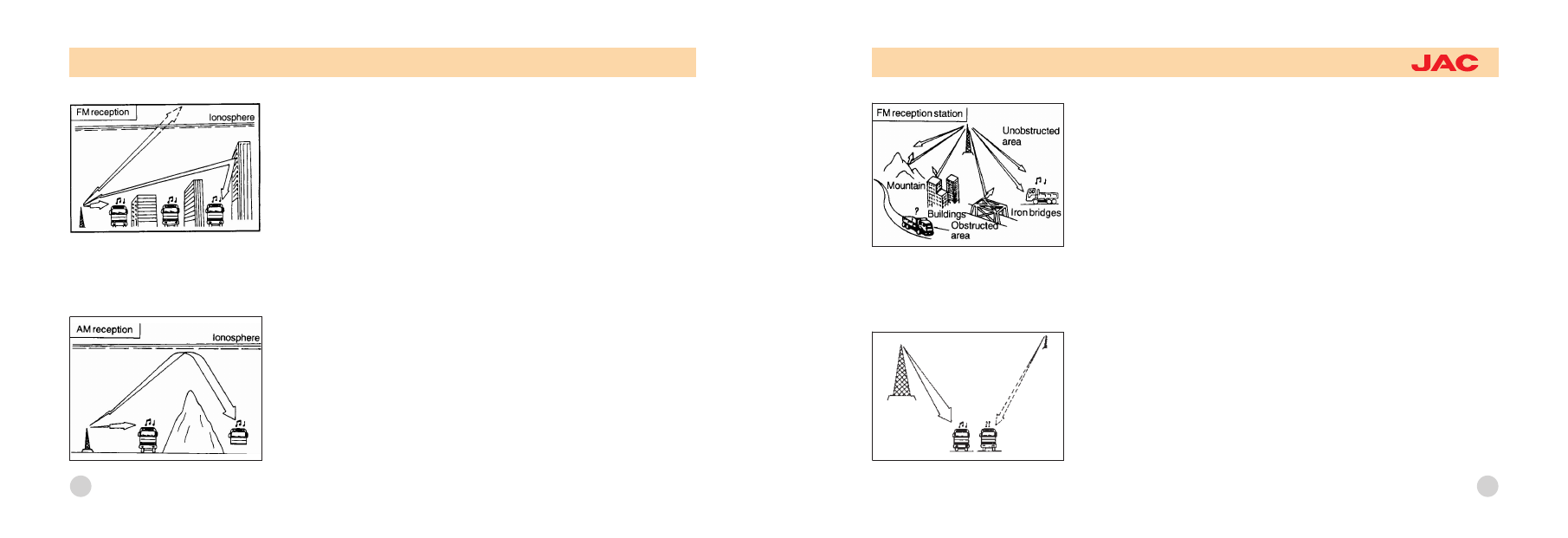

FM broadcasts are transmitted at high frequency and do not bend to follow the

earth's surface. Because of this, FM broadcasts generally begin to fade at

short distances from the station. Also, FM signals are easily affected by build鄄

ings, mountains, or other obstructions. These can result in certain listening

conditions which might lead you to believe a problem exists with your radio.

The following conditions are normal and do not indicate radio trouble:

Fading - As your car moves away from the radio station, the signal will

weaken and sound will begin to fade. When this occurs, we suggest that you

select another stronger station.

Flutter/Static - Weak FM signals or large obstructions between the transmitter

and your radio can disturb the signal causirng static or fluttering noises to occur.

Reducing the treble level may lessen this effect until the disturbance clears.

Station Swapping - As a FM signal weakens, another more powerful signal

near the same frequency may begin to play. This is because your radio is de鄄

signed to lock onto the clearest signal. If this occurs, select another station

with a stronger signal.

Multi-Path Cancellation - Radio signals being received from several directions

can cause

distortion or fl uttering. This can be caused by a direct and a re鄄

flected signal from the same station, or by signals from two stations with close

frequencies. If this occurs, select another station until the condition has passed.

61

STEREO SOUND SYSTEM

How Car Audio Works

AM and FM radio signals are broadcast from transmitter towers located

around your city. They are intercepted by eth radio antenna on you r car. This

signal is then received by the radio and sent to your car speakers.

When a strong radio signal has reached your vehicle, the precise engineering

of your audio system ensures high quality reproduction. However, in some

cases the signal coming to your vehicle is not strong and clear. This can be

due to factors such as the distance from the radio station, closeness of other

strong radio stations or the presence of buildings, bridges or other large ob鄄

structions in the area.

AM signal reception is usually better than FM reception. This is because AM

radio waves are transmitted at low frequency. These long, low frequency radio

waves can follow the curvature of the earth rather than travelling straight out in鄄

to the inosphere. In addition, they curve around obstructions so that they can

provide better signal coverage. Because of this, clear AM broadcasts can be

received at greater distances than FM broadcasts.

60

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

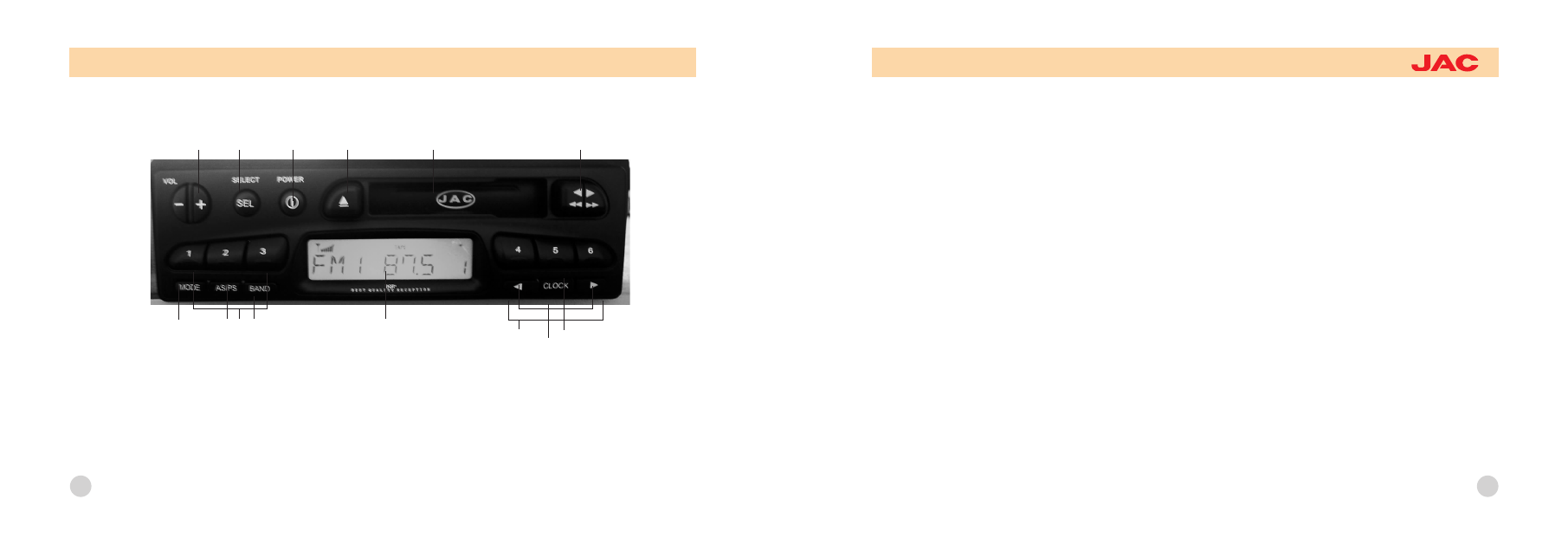

1. POWER ON/OFF BUTTON

The radio unit may be operated when the ignition key is in the "ACC' or "ON' position.

2. VOLUME CONTROL BUTTON

Depress the "+"button to increase the volume, and depress the "-"button to increase the volume.

3. BALANCE CONTROL

Press to pop the knob out and turn it clockwise or counterclockwise until sound from the left and right speakers is about

equal from your listening position.

4. BASS/TREBLE CONTROL

Press to pop the knob out and turn to the left or right for the desired bass tone.

5. TUNE (Manual) SELECTION

When the upper side of the knob is pressed, the frequency will increase in 0.1 MHZ steps in FM band, 9 KHZ in AM

band and vice versa. With the button held down for 0.5 Sec. or more, the stop signal (broadcasting radio wave) is ig鄄

nored, and channel selection continues.

6. CLOCK BUTTON

Depress the "CLOCK" button, the digital window will display the time.

Keep depressing the "CLOCK" button for three seconds, you can adjust the time.

Then you can adjust the time by "+" "-"button.

7. BAND SELECTOR

Pressing the BAND button changes the AM, FM bands. The mode selected is displayed on LCD.

63

1. Tune select button

2. SELECT button

3. POWER button

4. Eject button

5. Tape slot

6.FF/REW/

and

/Autoreverse

7. MODE reverse

8. Station remember

9. Digital button (1

2

3)

10. Band select

11. Digital display window

12.Seek select button

13.Time display and adjust the time

CLOCK

14 Digital button(4

5

6)

1

2

3

4

5

6

7

8 9 10

11

12

13

14

Radio

62

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The tape will play reverse side of tape if one side of the tape is played over.

fast forward

fast backward

Note: You should clean the magnetized objects one or two times every one month after a long time using.

Please use high-quality cassette.

Proper care of you cassette tapes will extend the tape life and increase your listening enjoyment. Always protect your

tapes and cassette cases from direct sunlight, serve cold and dusty conditions. When not in use, cassette should always

be stored in the protective cassette case in which they were originally supplied.

Troubleshooting

If you find some of the functions of the acoustic apparatus in your vehicle do not work any more, you'd better do a care鄄

ful reading of the instructions in the manual before having it repaired, and do a check against the list below. And this will

be helpful to you in troubleshooting. If the trouble cannot be removed still, please send it to the maintenance station for

repair. Do not dismantle and repair it by yourself.

65

64

8. SELECT STATION

If you have knew the station

Station select

9. AUTO SELECT

At the audio playing condition, keep depressing AS/PS button for at least 2 seconds, then enter the automatic search

mode. The station that have been searched will be memory .

10. PRESET STATION

Stations may be programmed into the memory of the radio. Then, by simply pressing the band select button and/or one

of the six station select buttons, you may recall any of theae station instantly.

11. BAND SELECTOR

Press the BAND button changes the bands.

Tape playing

Playing

Insert cassette with exposed tape side facing towards to cassette slot.

Insertion of the cassette will automatically cut off the radio reception and playback will start.

Depress ▲button completely, the playing will be stopped and then enter the radio mode. At the same time, you can

take back the tape. Press MODE button can return the radio playing.

Reverse

Depress

and

button half at the same time, the tape will autoreverse.

OWNER

S MANUAL

JAC HEAVY DUTY TRUCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..      1      2      3      ..
