JAC S5. Руководство - часть 289

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

BODY-15

that the doors can normally open / close, while you should also paint the head of the hinge mount-

ing bolts (body color).



●

После завершения установки двери в сборе отрегулируйте нормальное закрытие/открытие

двери, окрасьте головки болтов подвески в цвет кузова.



●

Check if the rotating parts of the hinge is in poor lubricating. If necessary, apply “grease”.



●

Проверьте вращающиеся детали защелки на предмет плохого окрашивания. Примените

смазку, по мере надобности.



●

Due to heavy door components, many people are required for coordination in the process of re-

moval.



●

Для работы с тяжелыми компонентами двери и согласования порядка демонтажа понадо-

бятся несколько лиц.

BODY-16

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

Replacement of Front Door:

Замена передней двери:

1.  Disassembly
1.  Демонтаж

①

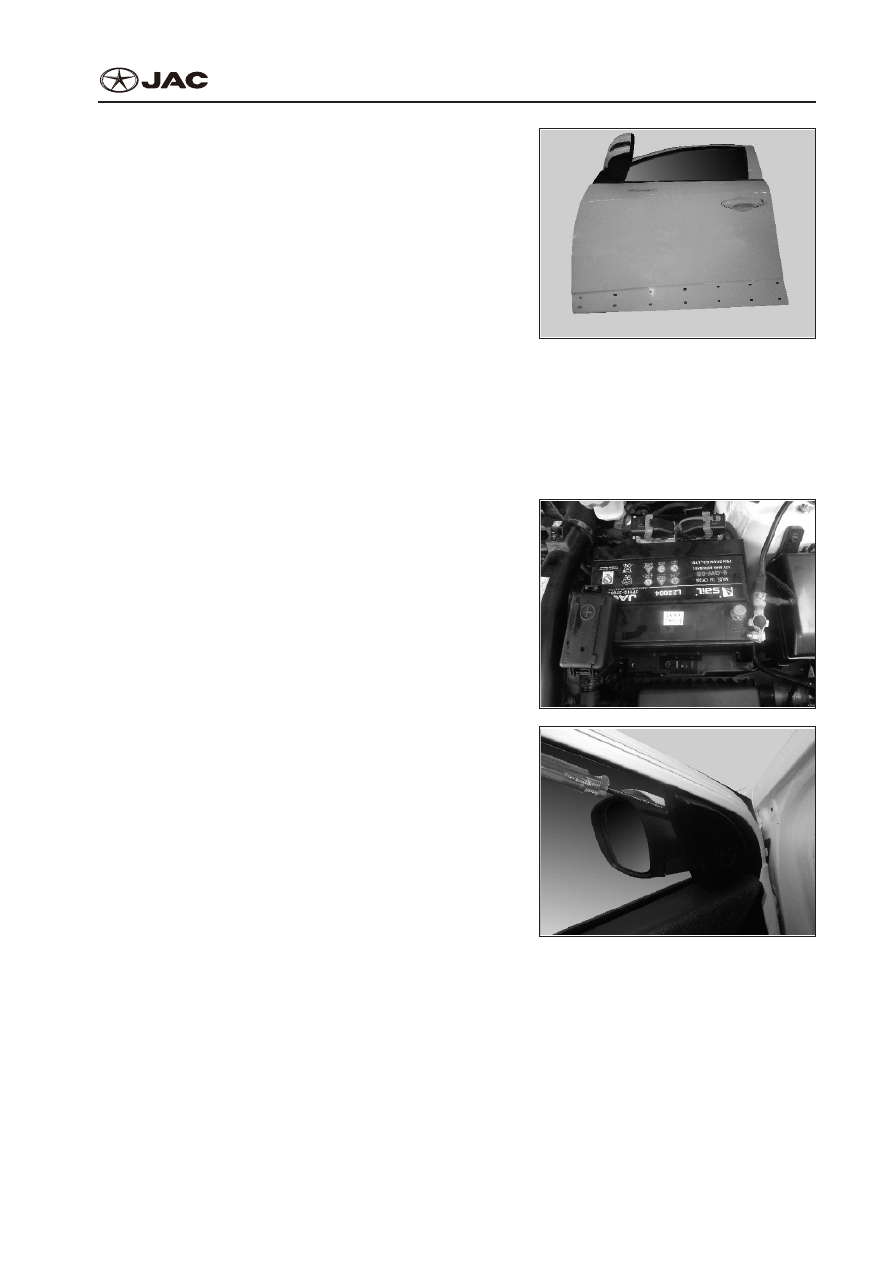

Remove the negative pole of the battery, and wait

for 1 min at least.

①

Отсоедините отрицательную клемму аккумуля-

тора и подождите минимум 1 минуту.

②

  Remove the fixing screws of door limiter.

②

  Открутите крепежные винты дверного ограни-

чителя.

Tightening torque:10 ~ 1 2 N • m

Момент затяжки: 10~12 Н•м

③

  Remove the fixing screws of door assembly.

③

  Открутите крепежные винты двери в сборе.

Tightening torque: 25 N•m

момент затяжки: 25 N•m

Note:
Указание:
The removal should be divided into several times. It is

forbidden to loosen everything once.
Порядок демонтажа нужно разделить на несколько

этапов. Запрещается удалять все компоненты сра-

зу.

The removal should be from Down to Up.
Порядок демонтажа осуществляется снизу вверх.

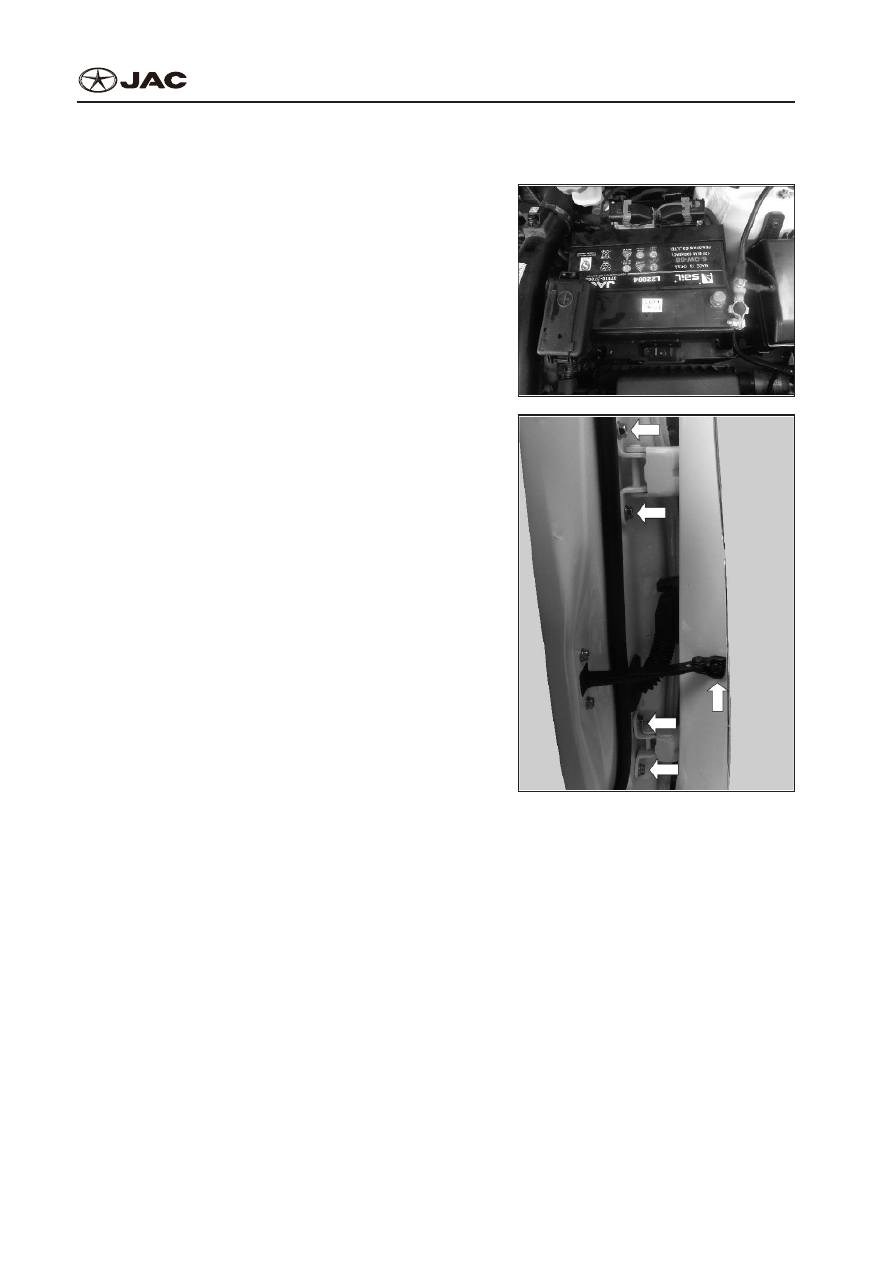

④

Pull out the door wire harness rubber sleeve, dis-

connect the door electrical connector.

④

Отсоедините резиновый шланг пучка проводов

и электрический соединитель двери.

⑤

Put up the door with assistance and put it down in

an appropriate place.

⑤

Снимите дверь при поддержке напарника(ов)

и положите в сторону.

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

BODY-17

2.  Installation
2.  Установка
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

Note:
Указание:
In installation the tightening should be done step by

step. Do not screw down at once.
В процессе установки затяжка производится после-

довательными операциями. Не привинчивайте все

детали сразу.

Left Door Trim Plate Replacement:

Замена Внутренней Панели Левой Двери:

1.  Removal
1.  Снятие ( демонтаж)
1)  Remove the negative pole of the battery and wait

for 1 min at least;

1)  Отсоедините отрицательную клемму аккумуля-

тора и подождите минимум 1 минуту.

2)  Remove the high pitch horn;
2)  Извлеките клаксон высокого тона.

BODY-18

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

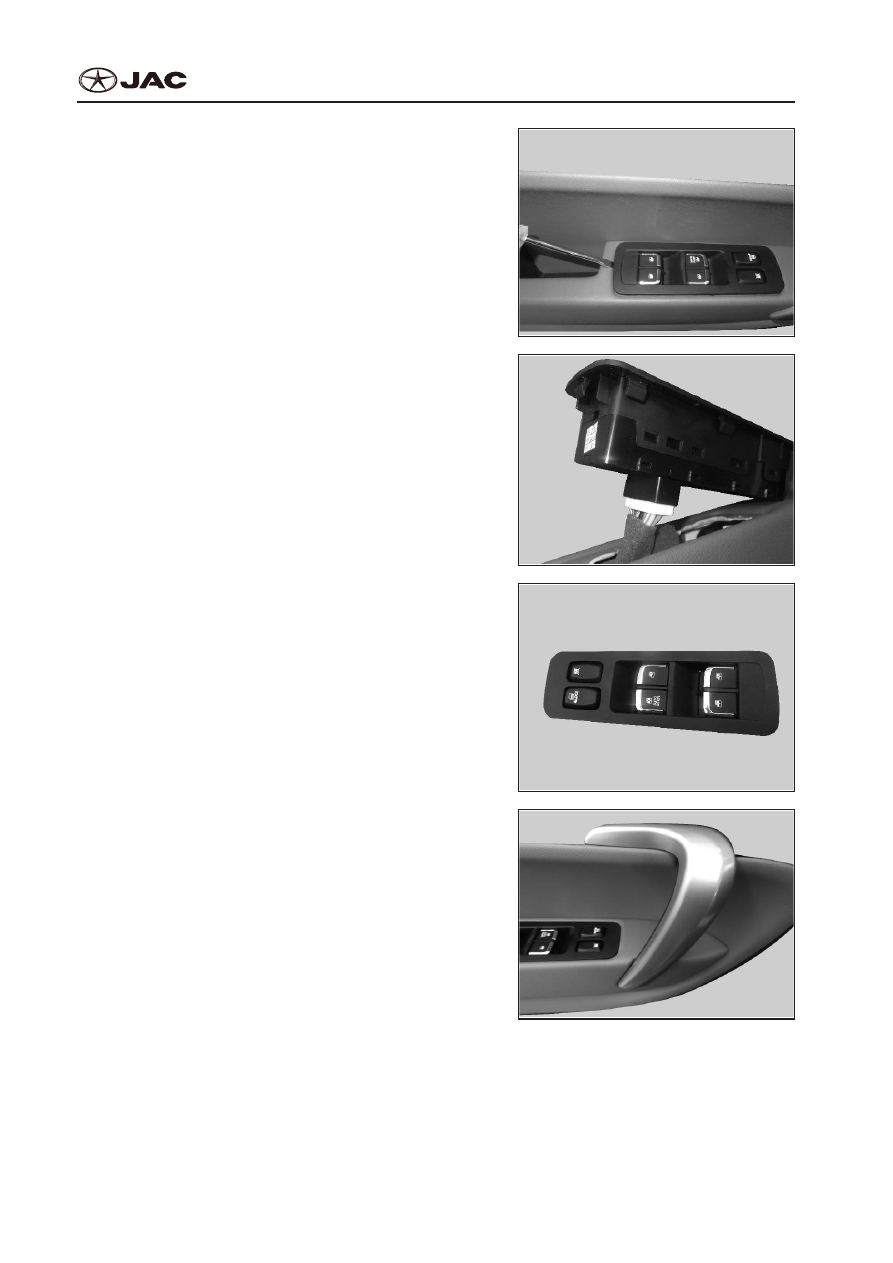

3)  Pry off the front door glass lifter switch;
3)  Отцепите переключатель стеклоподъемника

передней двери.

Wrap it with a soft cloth if necessary, to avoid damage

to the trim plate and the controller.
Оберните его в мягкую ткань во избежание повреж-

дения внутренней панели и контроллера.

4)  Cut off the wire harness connector of glass lifter

switch.

4)  Отсоедините соединитель пучка проводов пе-

реключателя стеклоподъемника.

5)  Remove the glass lifter switch;
5)  Удалите переключатель стеклоподъемника.

6)  Pry off the inner handle cover plate;
6)  Снимите обшивочную панель внутренней руч-

ки.
