Replace Audio Main Device and Antenna

Замена Главного Аудиоустройства и Антенны

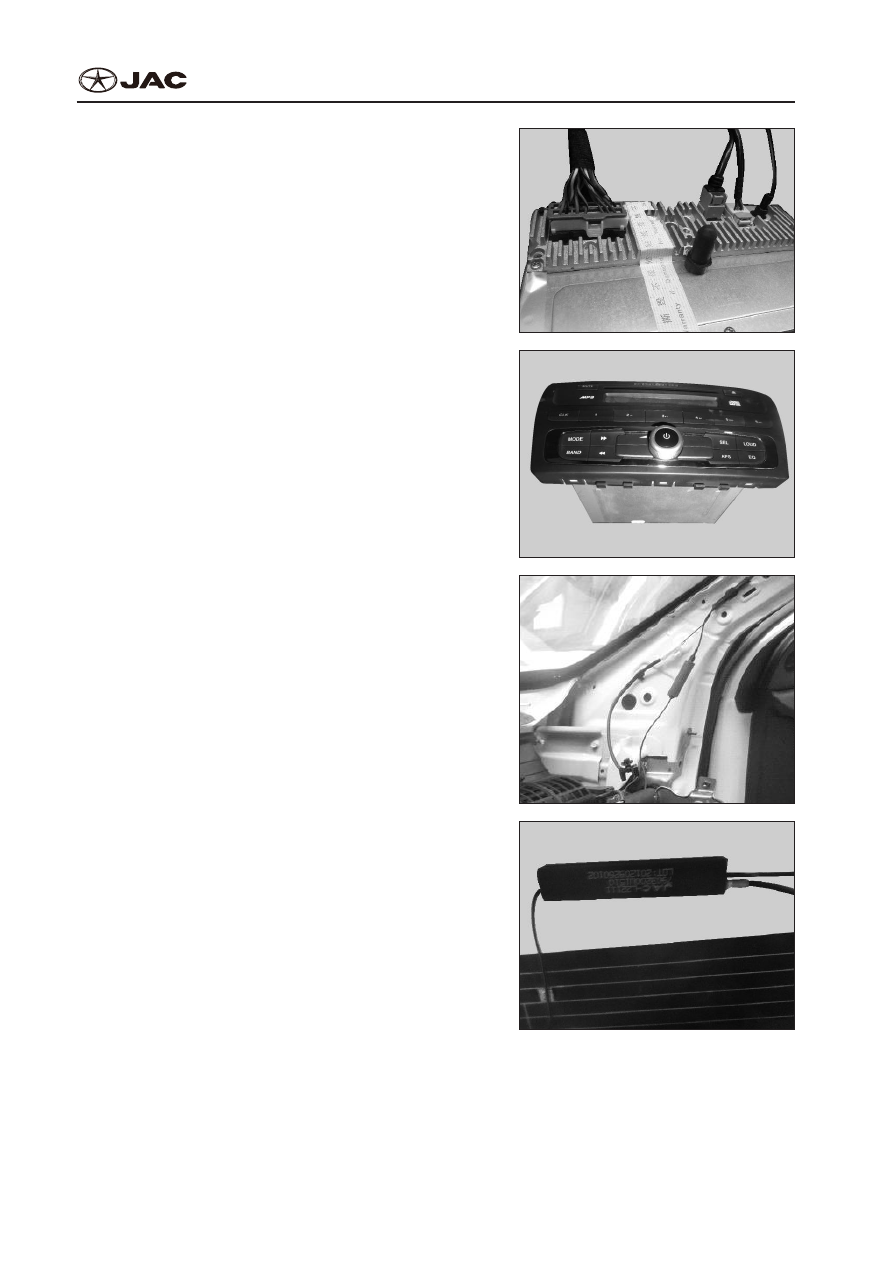

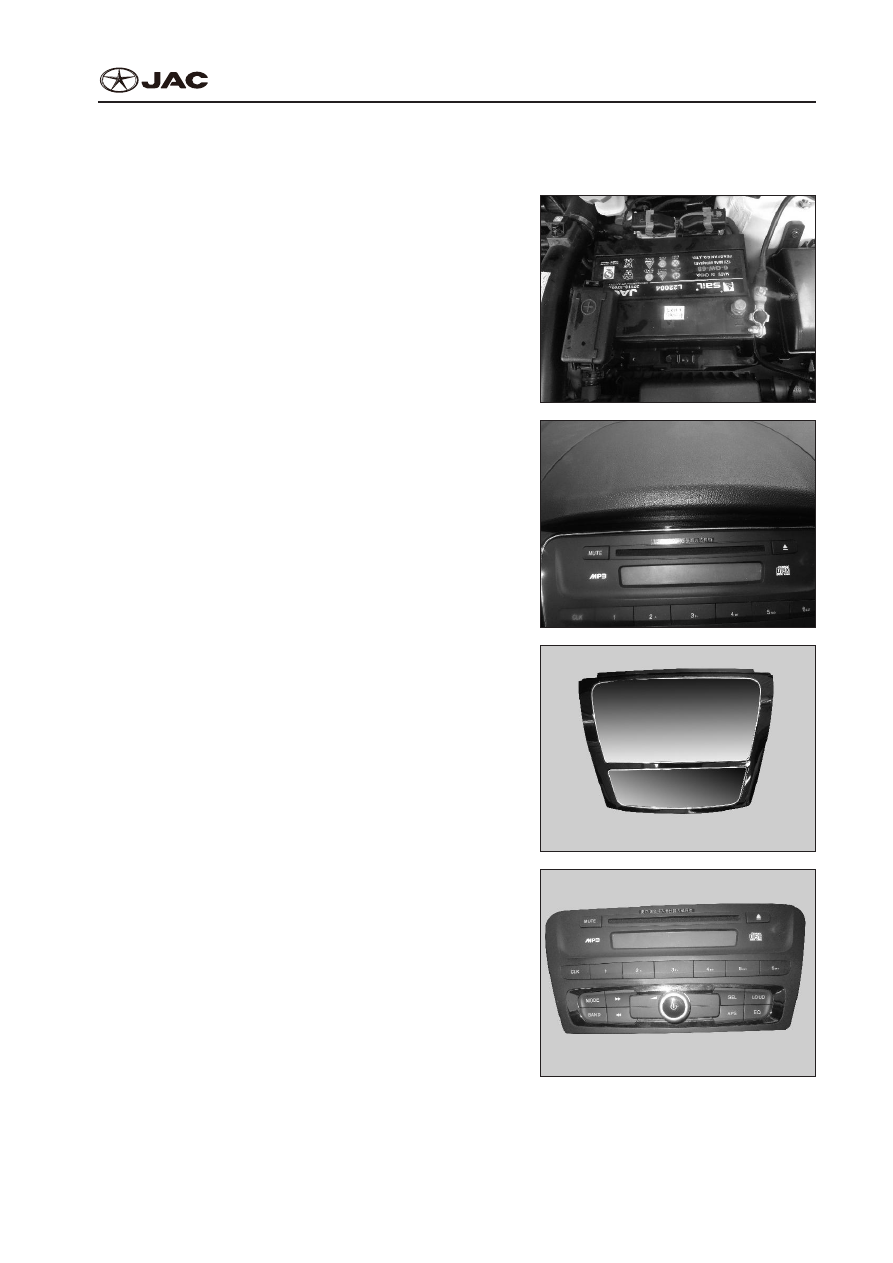

1.  Replace Audio Main Device
1.  Замена главного аудиоустройства
1)  Disassemble procedure:
1)  Порядок демонтажа:

①

  Disconnect the negative pole of battery.

①

  Отсоедините отрицательную клемму аккумуля-

тора.

②

  Remove the main device cover.

②

  Снимите крышку главного аудиоустройства.

③

  Pry off the frame of shield in the middle of instru-

ment desk with slotted screwdriver.

③

  С помощью крестообразной отвертки снимите

каркас экрана по центру приборной панели.

④

  Screw off the four screws on both left and right sides

of audio main device by the double offset ring span-

ner

④

  С помощью двухстороннего коленчатого раз-

водного ключа открутите четыре винта с левой

и правой сторон главного аудиоустройства.

AV-8

S5 Service manual

S5 Инструкция по техобслуживанию

Audio System

Аудиосистема

⑤

  Pull out audio main device forward, disconnect

electrical connector.

⑤

  Извлеките главное аудиоустройство в сборе,

отсоедините электрический соединитель.

⑥

  Disassemble audio main device assembly.

⑥

  Отсоедините главное аудиоустройство в сборе.

2)  Assemble it in reverse sequence as did in disas-

sembly and check audio main device for sound

condition.

2)  Установка производится в обратном порядке

демонтажа. Проверьте главное аудиоустройс-

тво на предмет отсутствия дефектов.

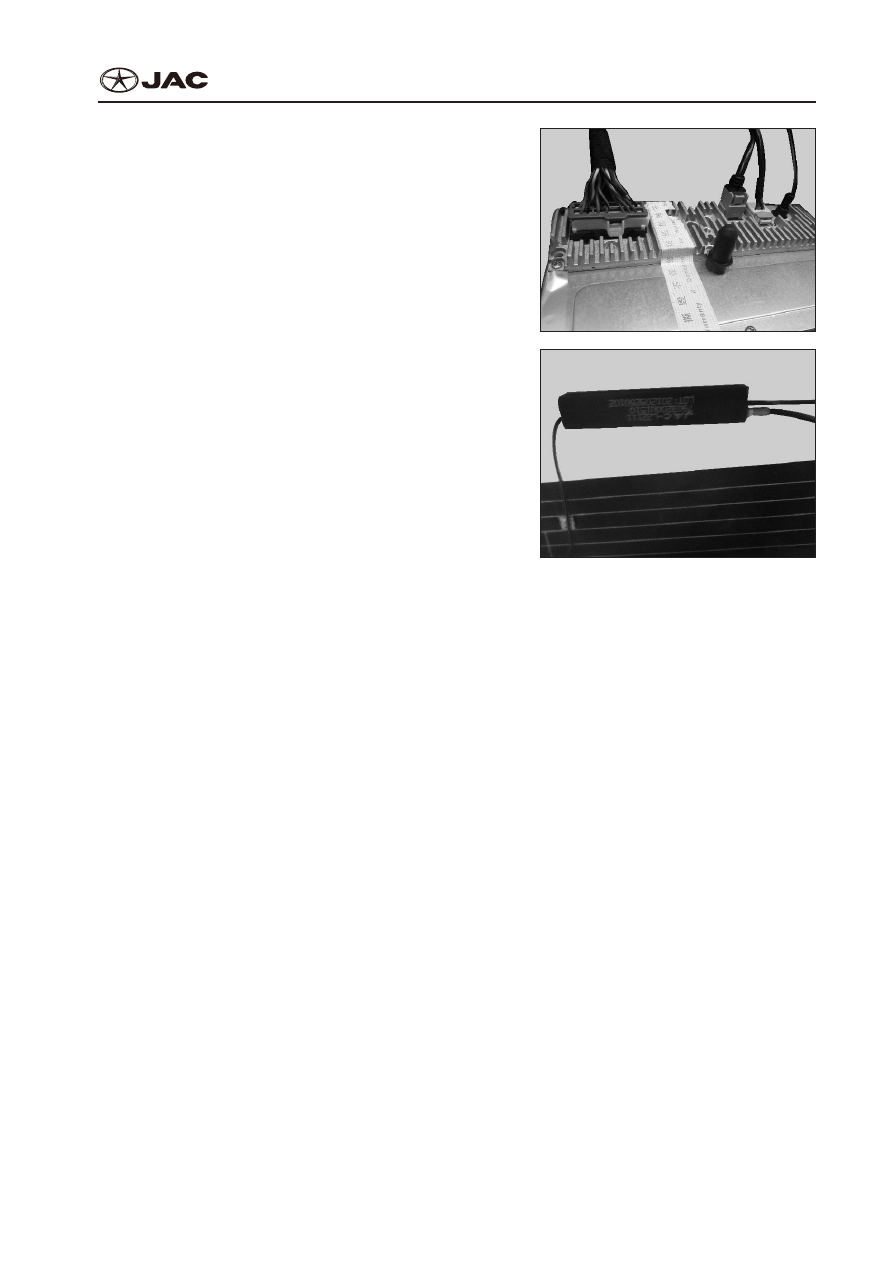

2.  Replace antenna transition cable
2.  Замена переходного антенного кабеля
1)  Disassembly procedure:
1)  Порядок демонтажа:

①

  Remove the inner trim crossed with post A on the

right side of instrument desk.

①

  Демонтируйте отделку салона в точке А справа

от приборной панели.

②

  Disconnect antenna signal cable from the connec-

tor of antenna amplifier

②

  Отсоедините сигнальный кабель антенны от

соединителя антенного усилителя.

③

  Disconnect antenna transition cable in the rear of

audio main device.

③

  Отсоедините переходной антенный кабель в

задней части главного аудиоустройства.

S5 Service manual

S5 Инструкция по техобслуживанию

Audio System

Аудиосистема

AV-9

2)  Installation
2)  Установка

Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

3.  Replace Antenna Amplifier
3.  Замена антенного усилителя
1)  Disassembly procedure
1)  Порядок демонтажа

①

  Remove the interior trim plate above the front win-

dow rearview mirror.

①

  Снимите внутреннюю панель выше зеркала

заднего вида на лобовом стекле.

②

  Screw  off  fixing  screws  for  antenna  amplifier

along the door and window.

②

  Открутите крепежные винты антенного усили-

теля вдоль двери и ветрового стекла.

②

  Disconnect audio cable connector. Remove an-

tenna amplifier connector.

②

  Отсоедините соединитель аудиокабеля. Де-

монтаж соединителя антенного усилителя.

2)  Installation procedure
2)  Порядок монтажа

Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

AV-10

S5 Service manual

S5 Инструкция по техобслуживанию

Audio System

Аудиосистема

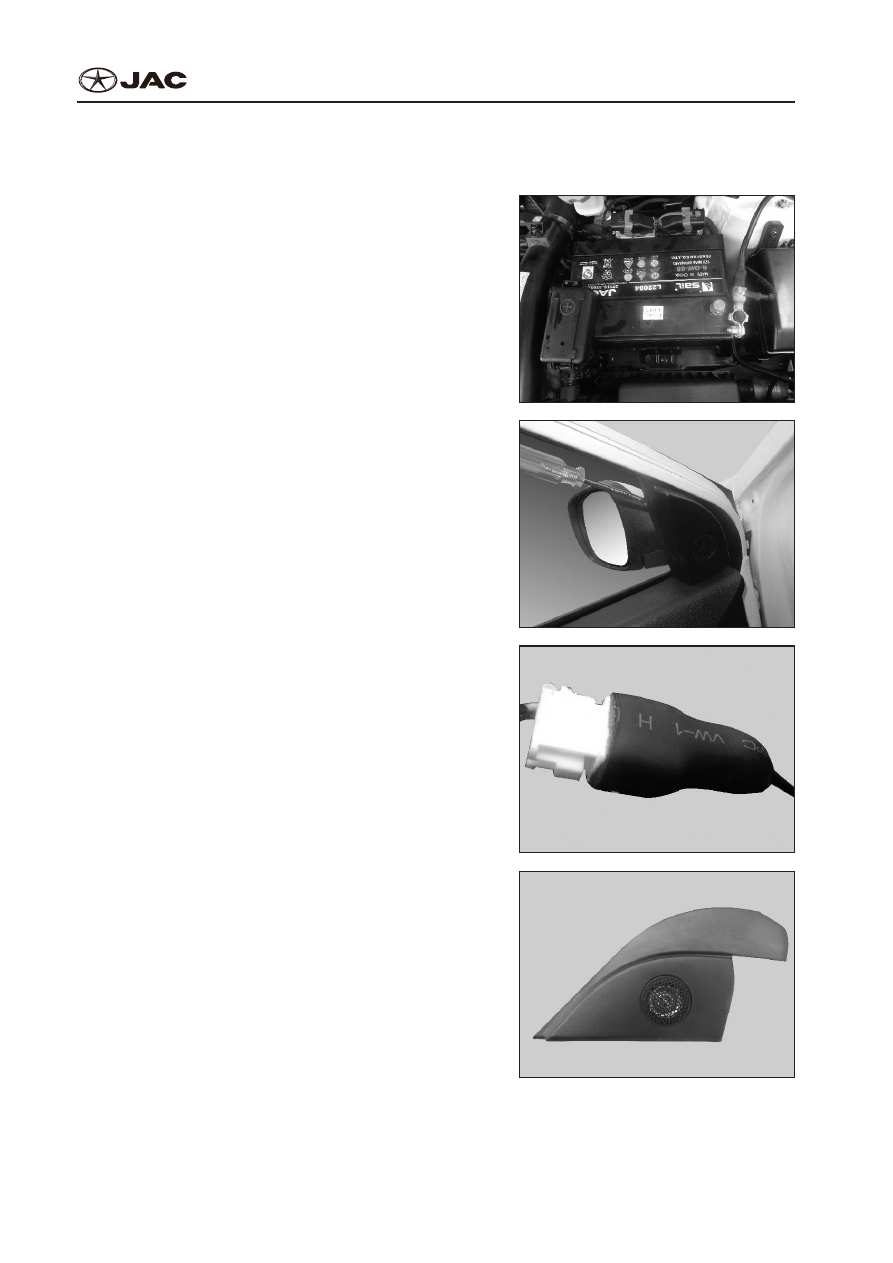

Replace Front Door High Pitch Speaker

Замена Громкоговорителя Высокого Тона Передней Двери

1.  Disassembly procedure:
1.  Последовательность разборки
1)  Disconnect the negative pole of battery terminal.
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Insert slotted screwdriver into the frame of front

door high pitch speaker to pry it out;

2)  С помощью крестообразной отвертки снимите

раму громкоговорителя высокого тона пере-

дней двери.

3)  Disconnect the connector behind the high pitch

speaker;

3)  Отсоедините  соединитель  в  задней  части

громкоговорителя высокого тона.

4)  Remove the high pitch speaker.
4)  Извлеките громкоговоритель высокого тона.
