JAC S5. Руководство - часть 236

PW-9

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Window

Окно с Электрическим Стеклоподъемником

2.  Installation
2.  Установка
Install it in reverse sequence as did in disassembly.
Установка производится в обратной последовательности к демонтажу.

Notes:
Примечания:



●

Check all buttons for proper functioning after the installation.



●

После установки проверьте все кнопки на предмет правильного функционирования.



●

In case of any fault or abnormality, install or replace it then.



●

Отремонтируйте или замените в случае любой неисправности или отказа.

PW-10

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Window

Окно с Электрическим Стеклоподъемником

Replace Front Window Glass

Замена Переднего Оконного Стекла

1.  Disassembling
1.  Демонтаж

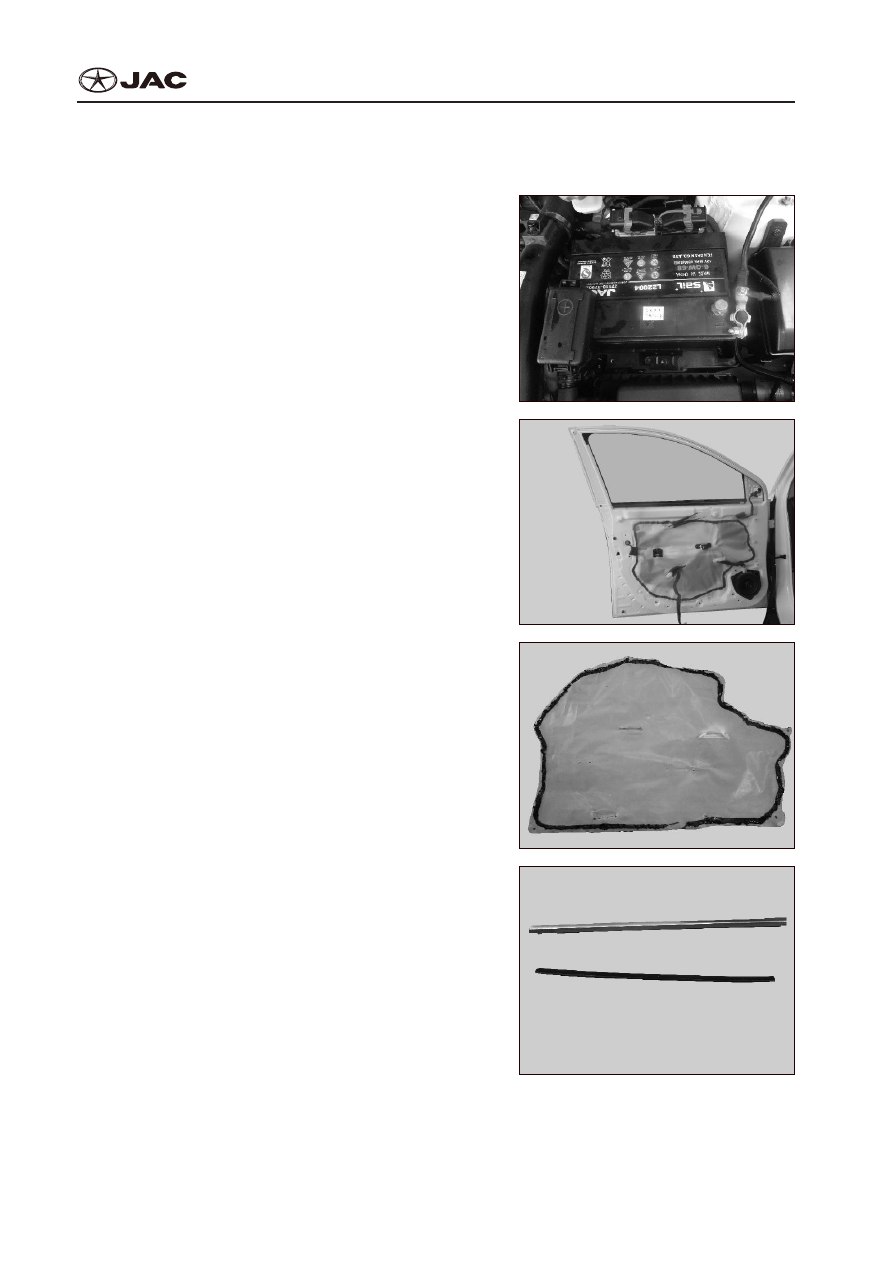

1)  Disconnect the negative pole of battery;
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Remove the front door trim plate (see body disas-

sembly);

2)  Снимите пластину передних дверей (см. де-

монтаж кузова).

3)  Remove the waterproof membrane for front door

(see body disassembly);

3)  Извлеките водонепроницаемую мембрану пе-

редней двери (см. демонтаж кузова).

4)  Install the glass lifter switch;
4)  Установите переключатель стеклоподъемника.

5)  Apply electric to the vehicle, raise and decline the

glass to proper position;

5)  Подключите источник питания, поднимите и

опустите оконное стекло в правильное положе-

ние.

6)  Remove the glass sealing strip;
6)  Удалите уплотнительную полосу оконного стек-

ла.

PW-11

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Window

Окно с Электрическим Стеклоподъемником

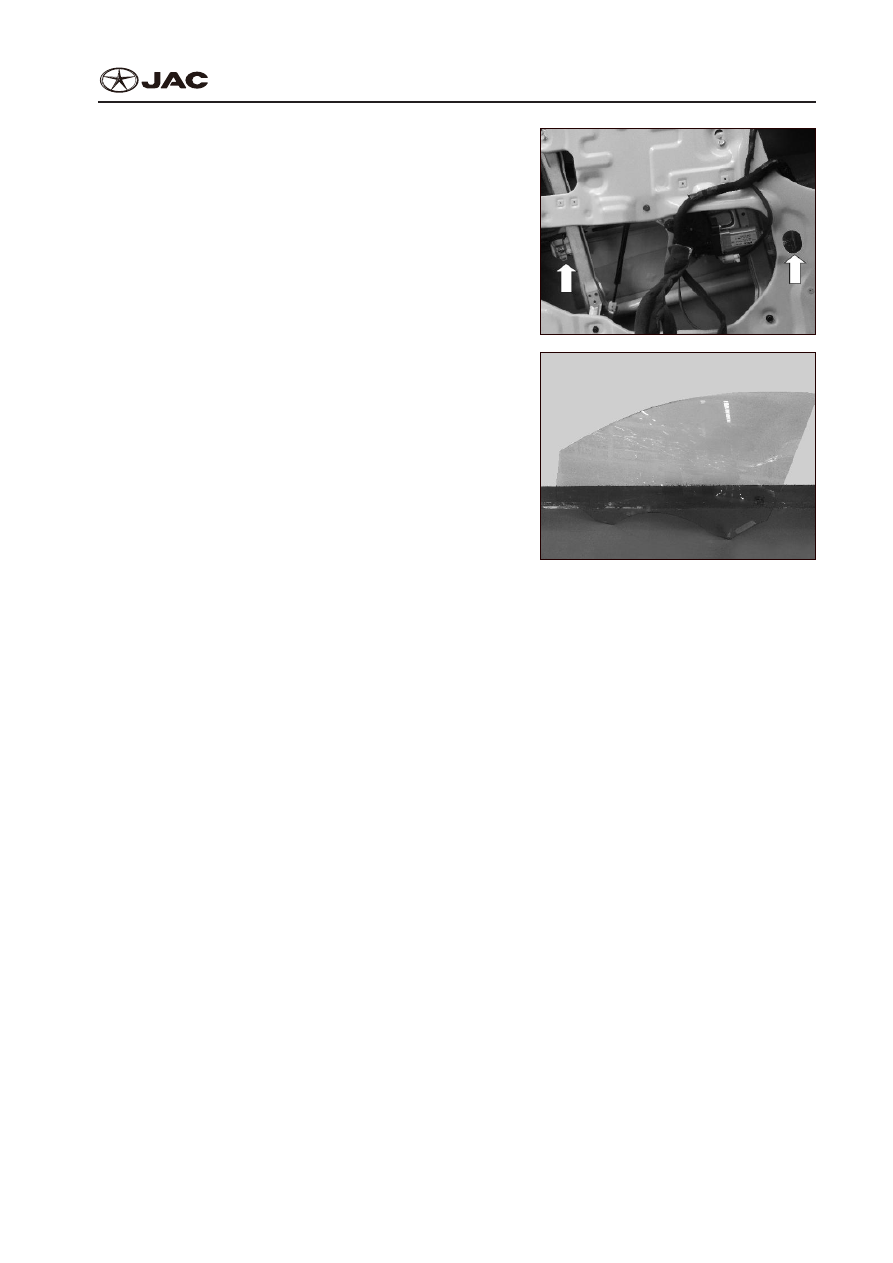

7)  Screw off the two tightening bolts on glass lifter;
7)  Открутите два затягивающих болта стеклопо-

дъемника.

8)  Adjust and remove the glass.
8)  Отрегулируйте и извлеките стекло.

2.  Installation
2.  Установка
Install it in reverse sequence as did in disassembly.
Установка производится в обратной последовательности к демонтажу.

PW-12

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Window

Окно с Электрическим Стеклоподъемником

Replace Front Window Glass Lifter

Замена Стеклоподъемника Переднего Окна

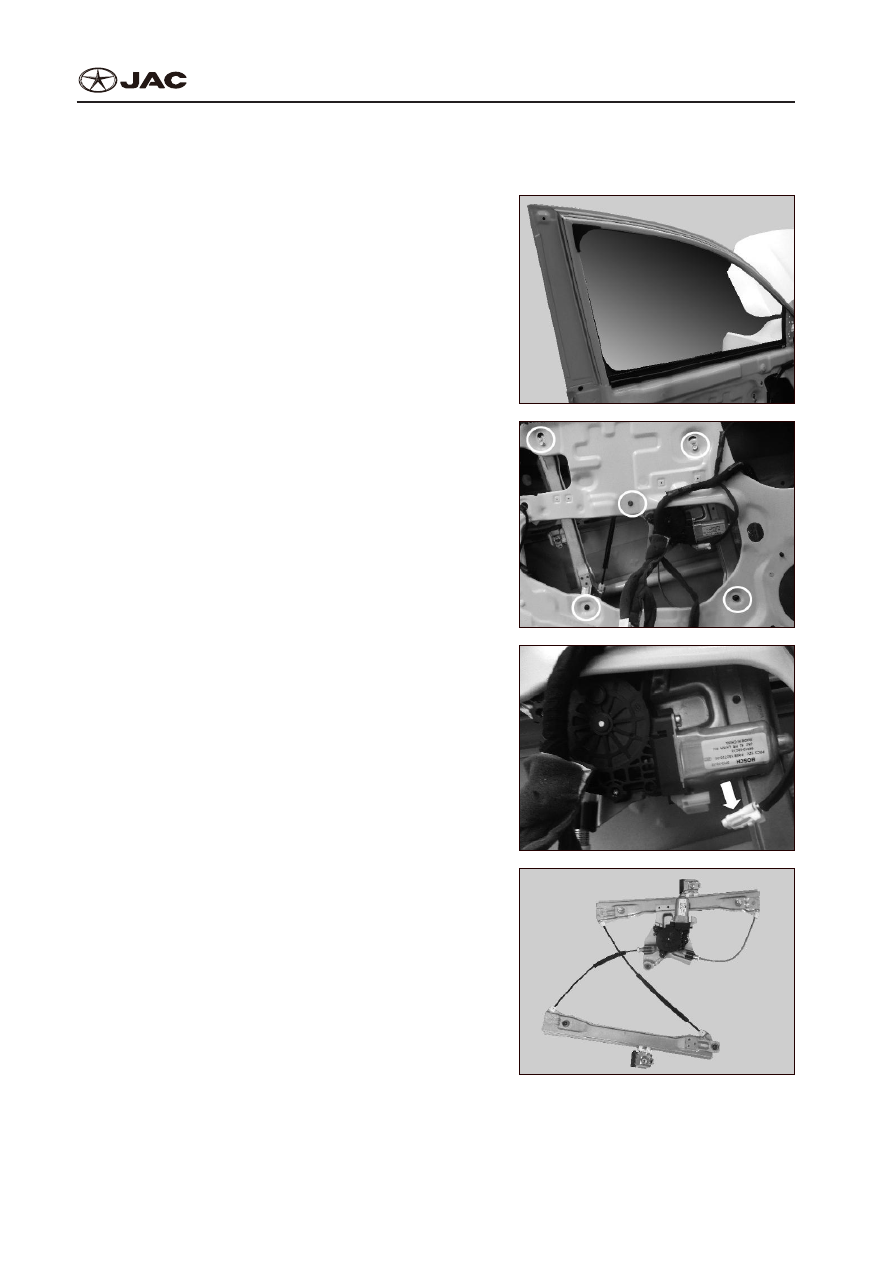

1)  Disassembly
1)  Демонтаж

①

  Remove the front door glass (See “Replace front

door glass”);

①

  Удалите стекло передней двери (см. “Замена

оконного стекла передней двери”).

②

  Disconnect wiring harness connector for glass

lifter motor;

②

  Отсоедините соединитель жгута проводки при-

вода стеклоподъемника.

③

  Unscrew five bolts on the glass lifter;

③

  Отвинтите пять болтов стеклоподъемника.

④

  Remove glass lifter assembly.

④

  Снимите стеклоподъемник в сборе.

2)  Installation
2)  Установка
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.
