Body Control Module

Блок Управления Кузовными Электронными Системами

BCM-33

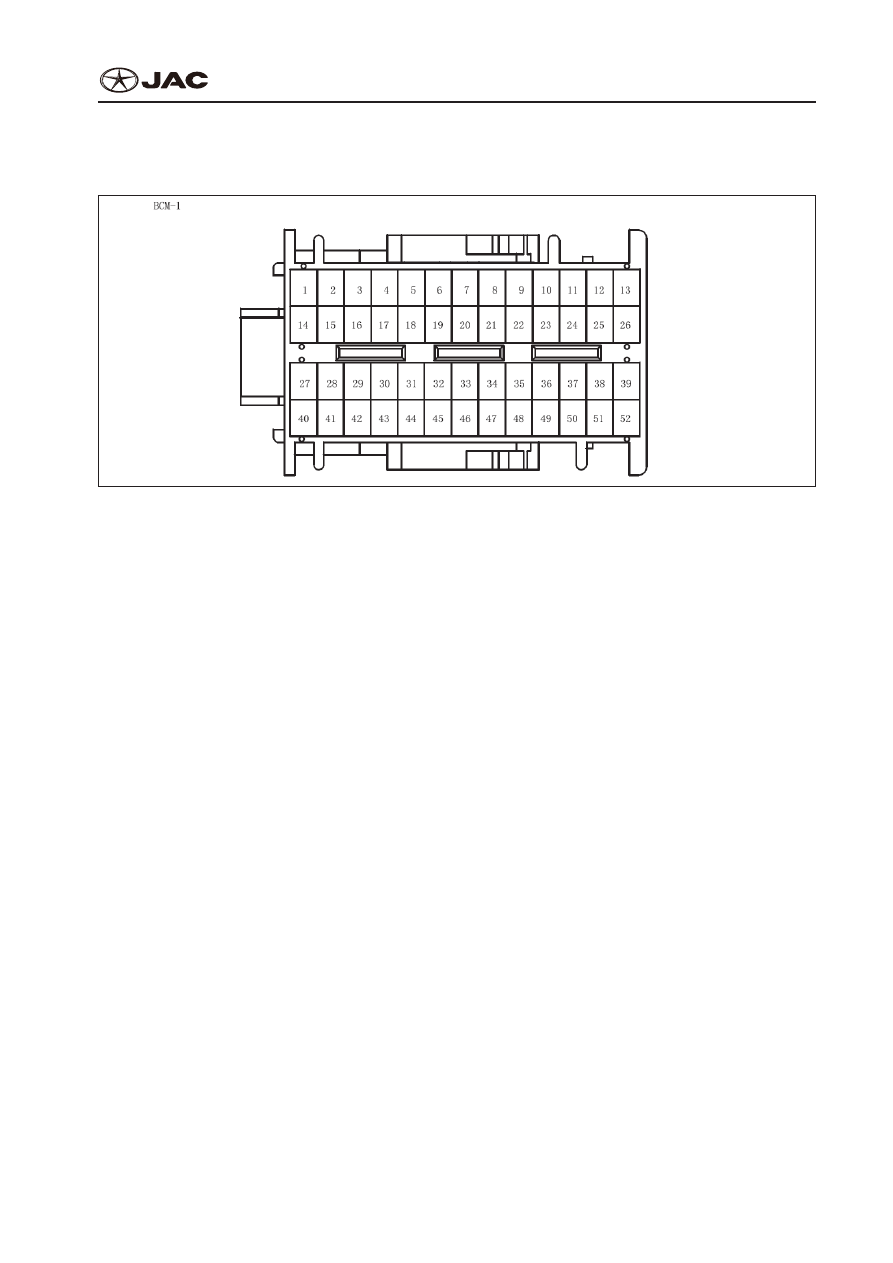

Terminal Definition of BCM Control Module

Определение Контакта Модульного Блока BCM

1.—

1.—

—

—

23. 0B

23. 0B

Front wiper switch

Включатель переднего

стеклоочистителя

45. PB

45. PB

Front wiper intermittent time

adjustment

Переменная регулировка по

времени переднего стекло-

очистителя

2. RGr

2. RGr

IG2 power supply

Блок питания IG2

24. 0

24. 0

Reversing signal

Обратный сигнал

46. G

46. G

Sunshine signal input

Солнечный сигнальный

вход

3. WO

3. WO

Fog lamp switch

Переключатель противоту-

манных фар

25.------

25.------

47. P

47. P

Headlamp high beam switch

Переключатель дальнего

света фар

4. B

4. B

Signal ground

Заземление логических

сигналов

26. L

26. L

Front defrost switch

Реле переднего оттаивания

48. --

48. --

5. R

5. R

Right Turning light switch

Переключатель света пра-

вого поворота

27. Gr

27.

Сер.

Ignition lock light

Свет замка зажигания

49. Y

49. Y

Rear wiper intermittence

Периодичность заднего

стеклоочистителя

6.—

6.—

—

—

28.—

28.—

—

—

50. 0

50. 0

Front sprinkler switch

Переключатель переднего

разбрызгивателя

7. RGr

7. RGr

ACC power supply

Блок питания ACC (автома-

тический климат-контроль)

29. RO

29. RO

Front wipercontrol by

intermittent operation

Переменная регулировка

по времени переднего стек-

лоочистителя

51. --

51. --

—

—

8. RBr

8. RBr

IG1 power supply

Блок питания IG1

30. G

30. G

Headlamp low beam switch

Переключатель ближнего

света фары головного све-

та

52.-

52.-

—

—

9. G

9. G

Warning light switch

Переключатель предупреж-

дающего светового сигнала

31. GO

31. GO

Tail light switch

Переключатель заднего

света

10. P

10. P

Rear wiper switch

Переключатель заднего

стеклоочистителя

32.

YW

32.

YW

AUTO light

Свет AUTO

BCM-34

S5 Service manual

S5 Инструкция по техобслуживанию

Body Control Module

Блок Управления Кузовными Электронными Системами

11.--

11.--

33.

PB

33.

PB

Rear fog lamp switch

Переключатель задних

противотуманных фар

12. --

12. --

—

—

34. RO

34. RO

Left Turning lightswitch

Переключатель света лево-

го поворота

13. RG

13. RG

Front wiper high speed

switch

Быстродействующий

переключатель переднего

стеклоочистителя

35. --

35. --

—

—

14. --

14. --

—

—

36. --

36. --

—

—

15. --

15. --

—

—

37. L

37. L

Rear sprinkler button

Кнопка заднего разбрызги-

вателя

16. Br

16.

Кор.

Front wiper low speed switch

Медленнодействующий

переключатель переднего

стеклоочистителя

38. WR

38. WR

Rear defrosting signal

Сигнал заднего оттаивания

17. --

17. --

—

—

39. --

39. --

—

—

18. --

18. --

—

—

40. --

40. --

—

—

19. --

19. --

—

—

41. W

41. W

CAN-L

CAN-L

20. --

20. --

—

—

42. Br

42.

Кор.

CAN-H

CAN-H

21. Y0

21. Y0

Front wiper intermittent

switch

Переключатель периодич-

ности переднего стекло-

очистителя

43. --

43. --

—

—

22. L

22. L

Generator terminal L

Зажим генератора L

44. --

44. --

—

—

S5 Service manual

S5 Инструкция по техобслуживанию

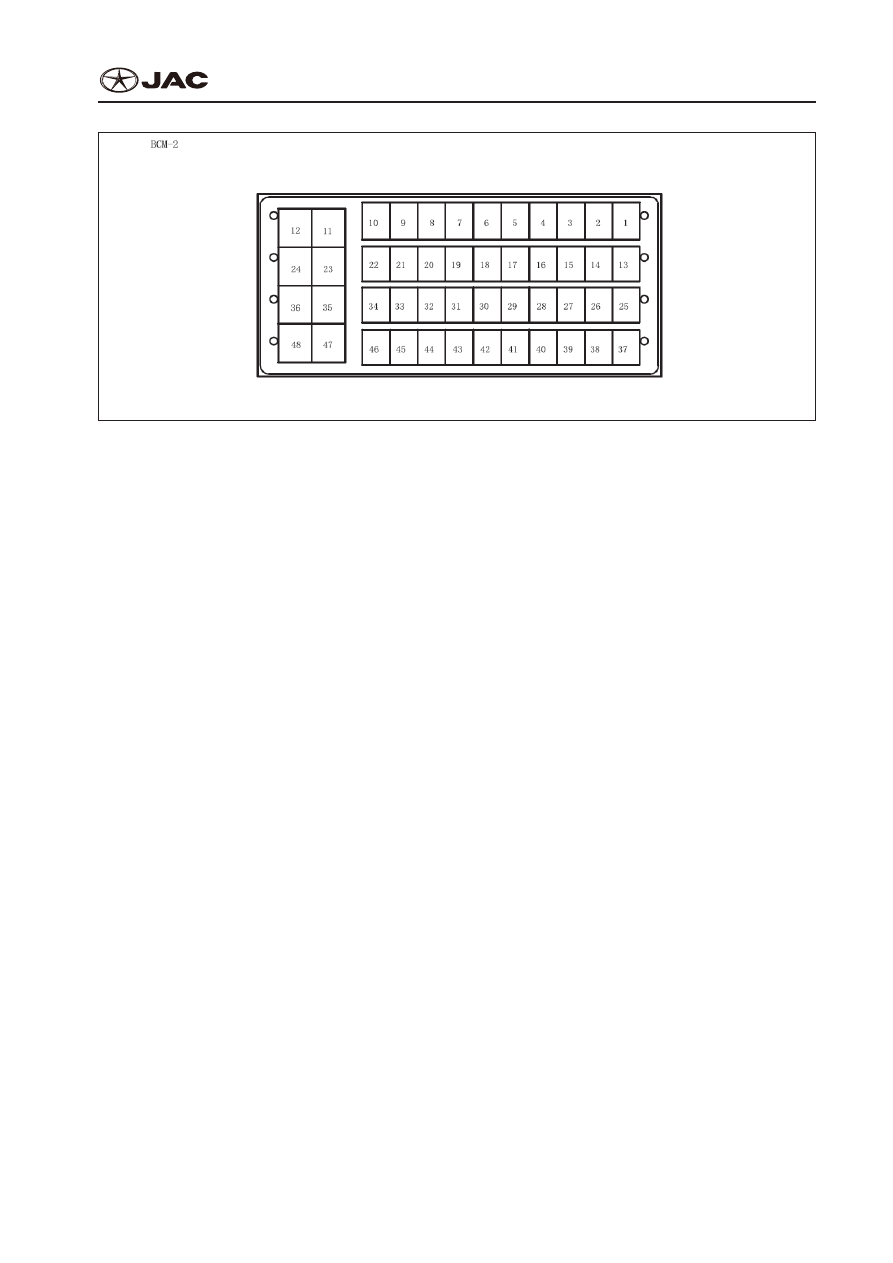

Body Control Module

Блок Управления Кузовными Электронными Системами

BCM-35

1.

1.

17.

17.

33.

33.

2.

2.

18.

18.

34.

34.

3.

3.

19.

19.

35.

35.

4.

4.

20.

20.

36.

36.

5.

5.

21. L Front wiper homing switch

21. Переключатель привода перед-

него стеклоочистителя L

37.

37.

6.

6.

22.

22.

38.

38.

7.

7.

23.R

23.R

39.

39.

8

8

24.

24.

40.

40.

9.

9.

25.

25.

41.

41.

10.

10.

16.

16.

42.

42.

11. RG right rear Turning light+

11. Свет поворота правого заднего

колеса RG+

27.

27.

43.

43.

12. BR Interior toplight+

12. Внутренний верхний свет BR+

28.

28.

44.

44.

13. W Brake light

13. Фонарь тормоза W

29.

29.

45.

45.

14.

14.

30.

30.

46.

46.

15.

15.

31.

31.

47.

47.

16.

16.

32. Br Front wiper high speed relay

32. Быстродействующее реле пе-

реднего стеклоочистителя Br

48.

48.

BCM-36

S5 Service manual

S5 Инструкция по техобслуживанию

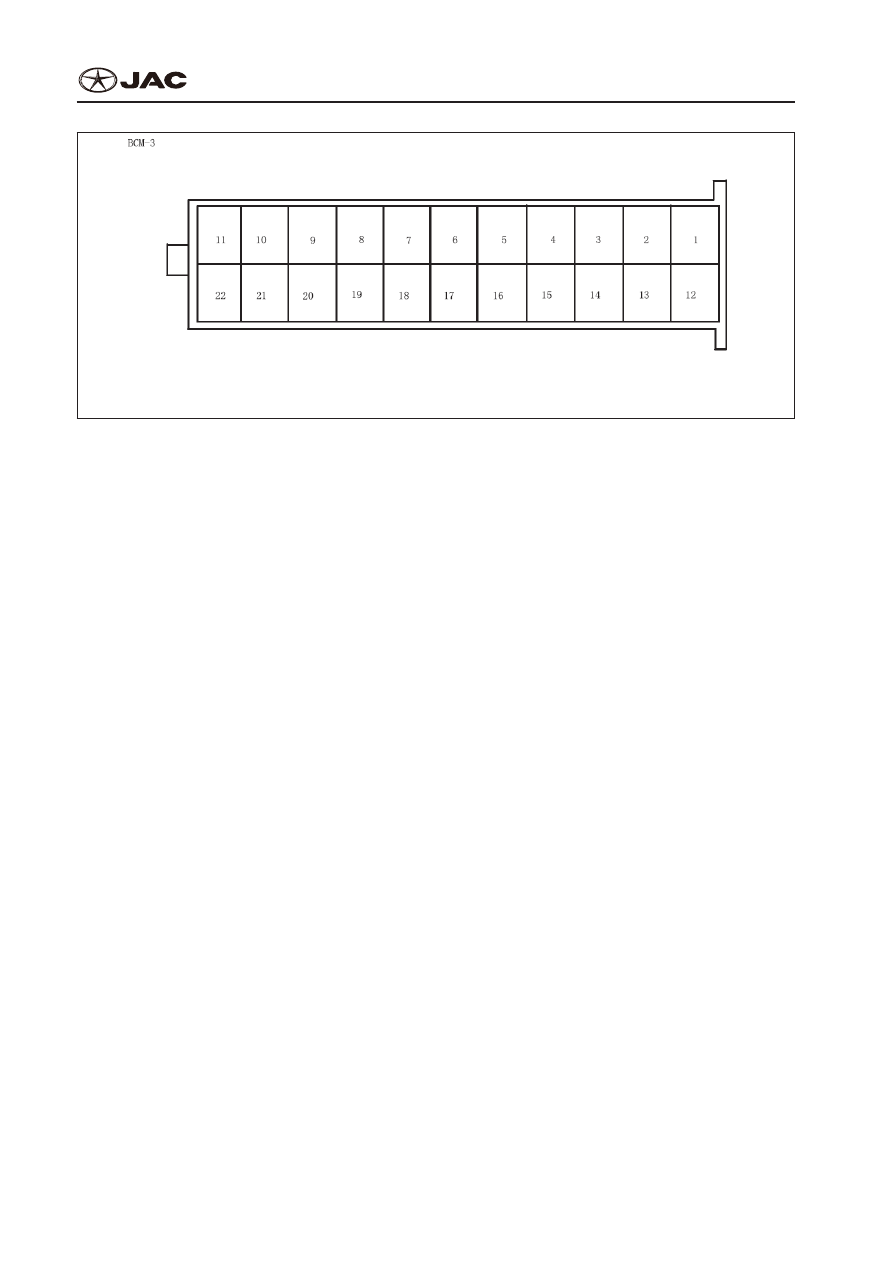

Body Control Module

Блок Управления Кузовными Электронными Системами

1. R B+

1. R B+

12. — —

12. — —

2. G B+

2. G B+

13. — —

13. — —

3. — —

3. — —

14. — —

14. — —

4. B GND

4. B GND (заземление)

15. — —

15. — —

5. — —

5. — —

16. — —

16. — —

6. — —

6. — —

17. — —

17. — —

7. — —

7. — —

18. — —

18. — —

8. — —

8. — —

19. — —

19. — —

9. — —

9. — —

20. — —

20. — —

10. — —

10. — —

21. — —

21. — —

11. — —

11. — —

22. —

22. —
