AC-40

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

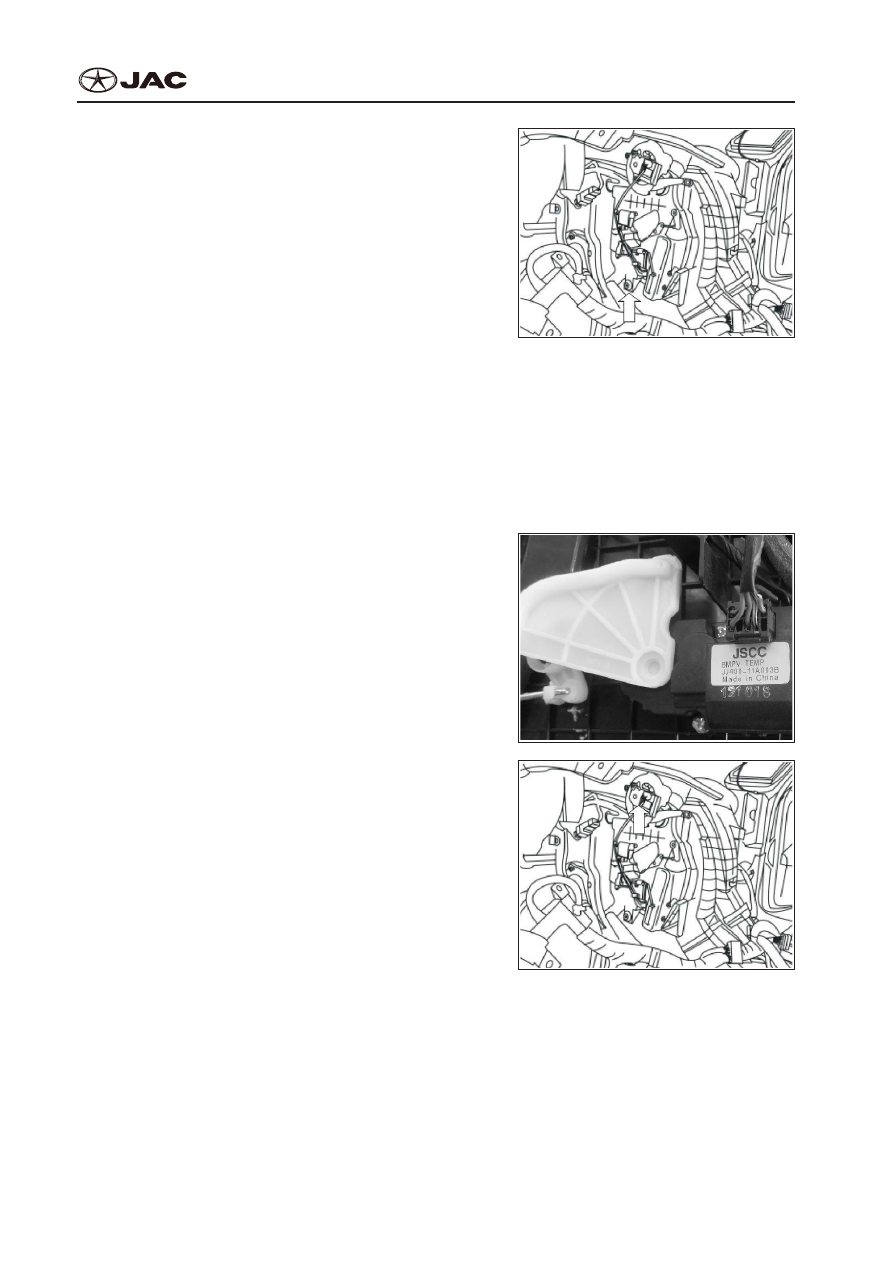

4.  Dismantling And Installation Of Temperature

Control Motor

4.  Демонтаж и Монтаж Привода Температур-

ного Регулятора

1)  Dismantling
1)  Демонтаж

①

  Disconnect negative cable of battery.

①

  Отсоедините отрицательный кабель аккумулятора.

②

  Dismantle dashboard

②

  Демонтируйте приборную панель.

③

  Disconnect connector and remove fixing screws

of temperature control motor.

③

  Отсоедините соединитель и снимите крепежные

винты привода температурного регулятора.

④

  Remove temperature control motor.

④

  Извлеките двигатель температурного регулятора.

2)  Installation
2)  Установка

The installation should be in accordance with the re-

verse order of dismantling.
Установка производится в обратном порядке де-

монтажа.

5.  Dismantling And Installation Of Mode Air Gate

Motor

5.  Демонтаж и Монтаж Привода Воздушного

Шлюза

1)  Dismantling
1)  Демонтаж

①

  Disconnect negative cable of battery.

①

  Отсоедините отрицательный кабель аккумуля-

тора.

②

  Dismantle dashboard.

②

  Демонтируйте приборную панель.

③

  Disconnect connector and remove fixing screws

of mode ventilation door motor.

③

  Отсоедините соединитель и снимите крепеж-

ные винты привода вентиляционной двери.

④

  Take out mode ventilation door motor.

④

  Выньте привод вентиляционной двери.

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-41

2)  Installation
2)  Установка

The installation should be in accordance with the re-

verse order of dismantling.
Установка производится в обратном порядке де-

монтажа.

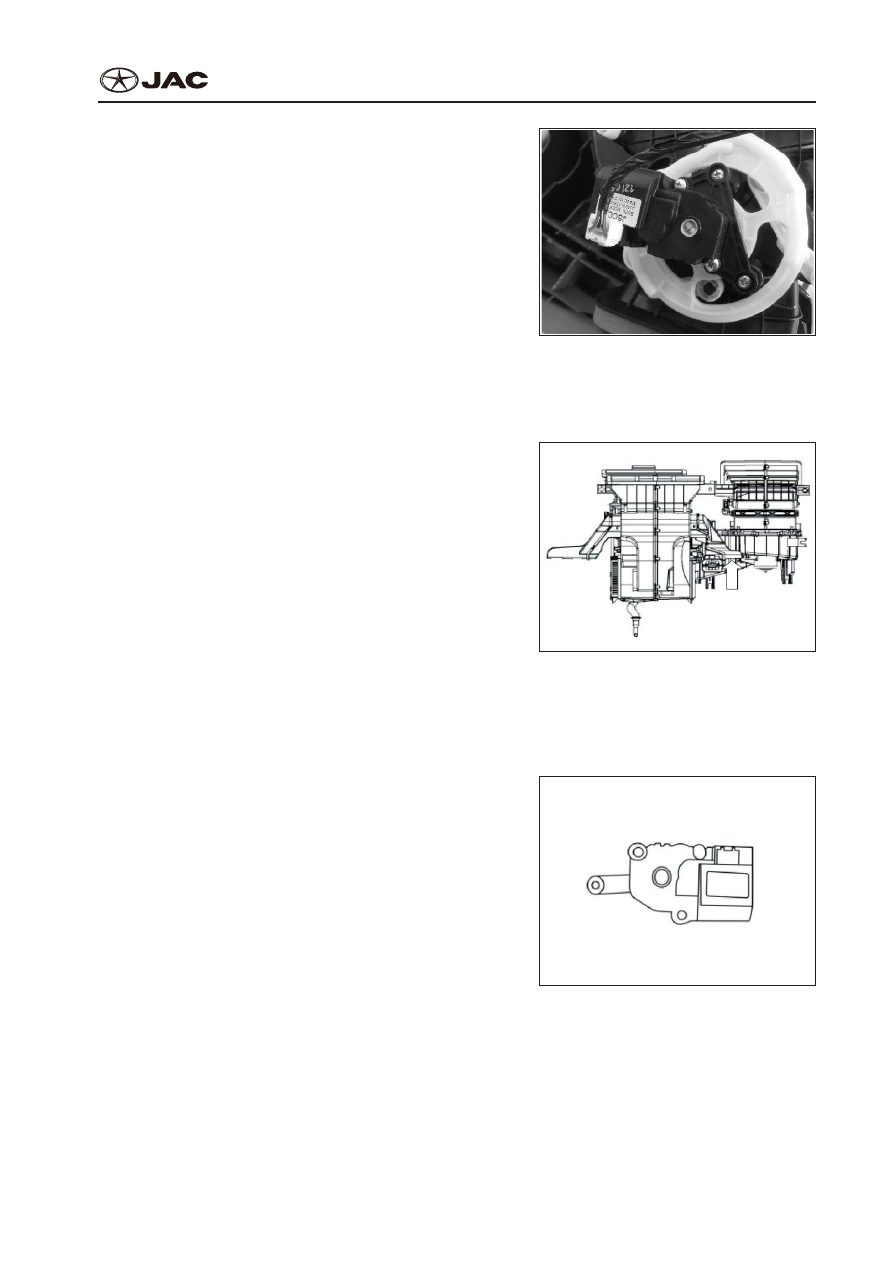

6.  Dismantling and Installation of Internal and

External Circulation Ventilation Door Motor

6.  Демонтаж и Монтаж Привода Вентиляцион-

ной Двери Внутренней и Внешней Циркуля-

ции

1)  Dismantling
1)  Демонтаж

①

  Disconnect negative cable of battery.

①

  Отсоедините отрицательный кабель аккумуля-

тора.

②

  Dismantle dashboard.

②

  Демонтируйте приборную панель.

③

  Disconnect connector and remove fixing screws

of internal and external ventilation door motor.

③

  Отсоедините соединитель и снимите крепеж-

ные  винты  привода  вентиляционной  двери

внутренней и внешней циркуляции.

④

  Take out internal and external ventilation door mo-

tor.

④

  Выньте привод вентиляционной двери внут-

ренней и внешней циркуляции.

2)  Installation
2)  Установка

The installation should be in accordance with the re-

verse order of dismantling.
Установка производится в обратном порядке де-

монтажа.

AC-42

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

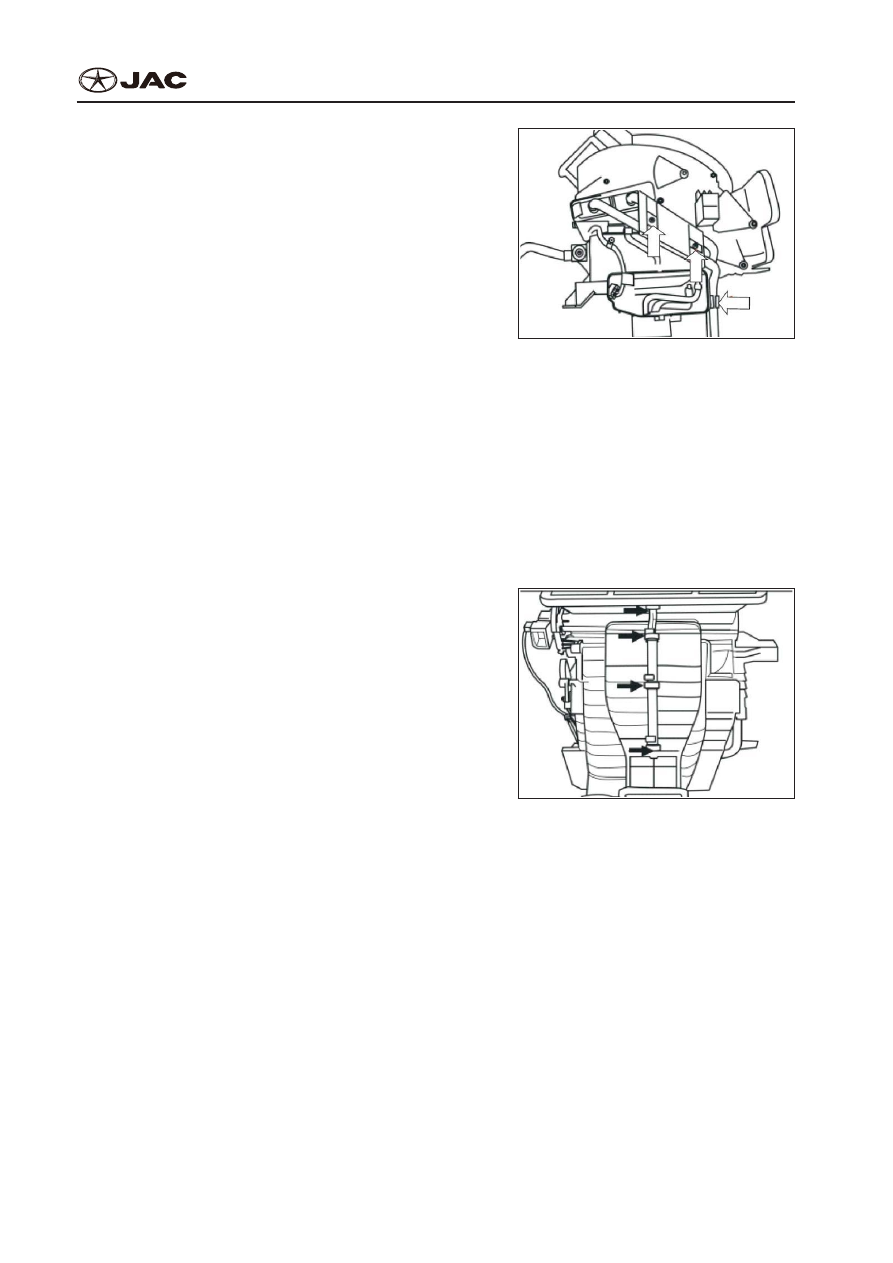

7.  Dismantling and Installation of Heater
7.  Демонтаж и Монтаж Нагревателя
1)  Dismantling
1)  Демонтаж

①

  Dismantle air conditioning host assembly.

①

  Демонтируйте хост-узел системы кондициони-

рования воздуха.

②

  Dismantle three fixing bolts of heater.

②

  Снимите три крепежные болты нагревателя.

③

  Remove fixing baffle and pull out the heater.

③

  Снимите крепежную перегородку и извлеките

нагреватель.

2)  Installation
2)  Установка

The installation should be in accordance with the re-

verse order of dismantling.
Установка производится в обратном порядке де-

монтажа.

8.  Dismantling and Installation of Evaporator
8.  Демонтаж и Монтаж Испарителя
1)  Dismantling
1)  Демонтаж

①

  Dismantle air conditioning host assembly.

①

  Демонтируйте хост-узел системы кондициони-

рования воздуха.

②

  Dismantle  middle  screw  and  buckle  from  the

evaporator and heater assembly.

②

  Снимите средний винт и застежку из испарите-

ля и нагревателя в сборе.

③

  Disconnect fixing screws around the evaporator.

③

  Отвинтите и выньте крепежные винты вокруг

испарителя.

S5 Service manual

S5 Инструкция по техобслуживанию

Air Conditioning System

Система Кондиционирования Воздуха

AC-43

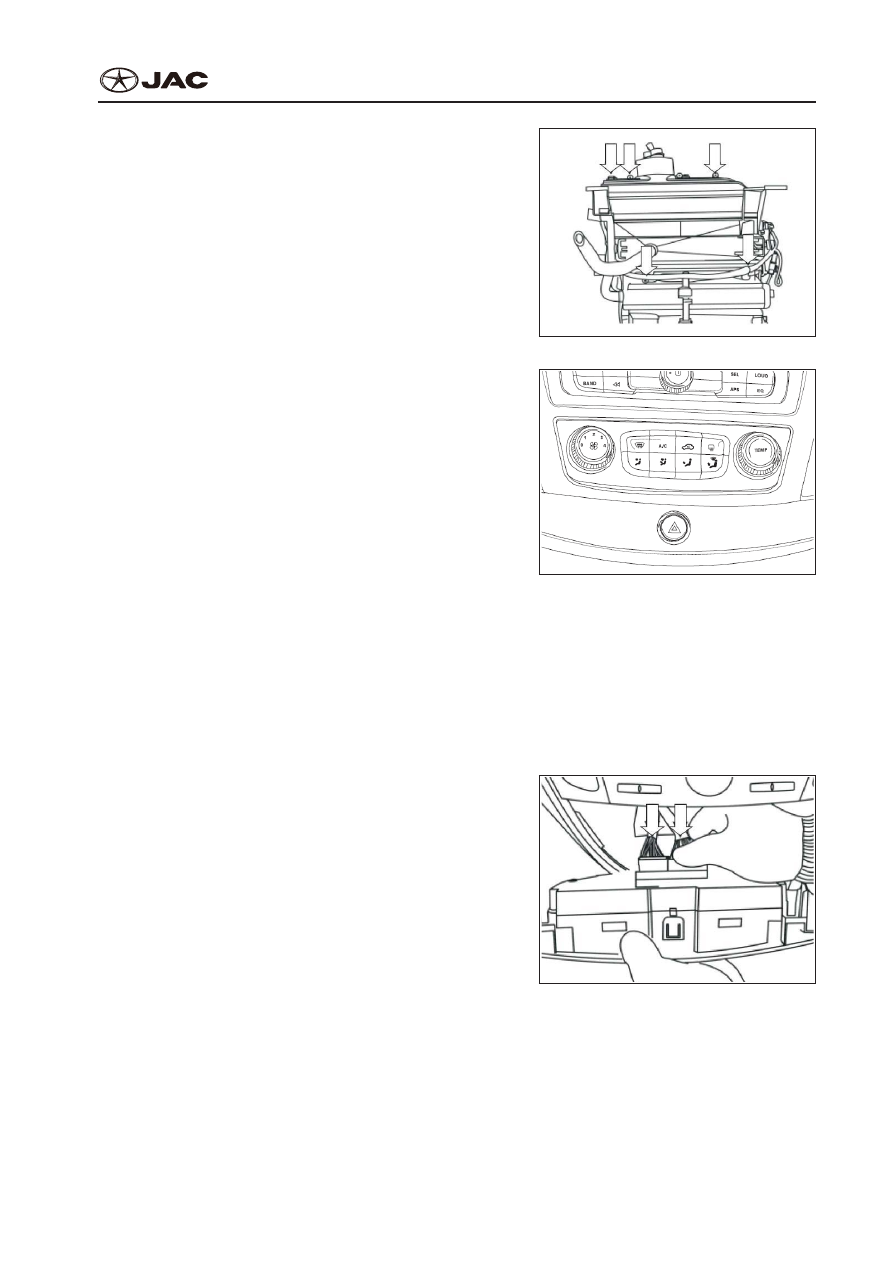

④

  Pull out evaporator and heater assembly and take

out evaporator.

④

  Извлеките испаритель и нагреватель в сборе и

выньте испаритель.

2)  Installation
2)  Установка

The installation should be in accordance with the re-

verse order of dismantling.
Установка производится в обратном порядке де-

монтажа.

9.  Dismantling And Installation of air condition-

ing Panel

9.  Демонтаж и Сонтаж Панели Кондициониро-

вания Воздуха

1)  Dismantling
1)  Демонтаж

①

  Use slotted screwdriver to pry the frame of air

conditioning control panel.

①

  С помощью крестообразной отвертки припод-

нимите каркас панели кондиционирования воз-

духа.

Notes: Use a piece of soft cloth to wrap slotted screwdriver to prevent prying mark.
Примечания: Оберните крестообразную отвертки куском мягкой ткани, чтобы не повредить от-

метку.

②

  Use cross screwdriver to unscrew fixing screw.

②

  Для отвинчивания крепежного винта используйте крестовую отвертку.

③

  Pull out A/C control panel and disconnect two

connectors on the back.

③

  Выньте панель управления системы кондици-

онирования и отсоедините два соединителя в

задней части.

2)  Installation
2)  Установка

The installation should be in accordance with the re-

verse order of dismantling.
Установка производится в обратном порядке де-

монтажа.

10.  Dismantling And Installation Of Condenser
10.  Демонтаж и Монтаж Конденсатора
1)  Dismantling
1)  Демонтаж
