Engine JAC HFC4DA1-2C. Manual - part 75

WW Wiper

Wiper

Wiper

Wiper and

and

and

and Washer

Washer

Washer

Washer System

System

System

System

- 90 -

Instruction

Instruction

Instruction

Instruction and

and

and

and Operation

Operation

Operation

Operation

Operation

Operation

Operation

Operation of

of

of

of wiper

wiper

wiper

wiper system

system

system

system function

function

function

function

5.

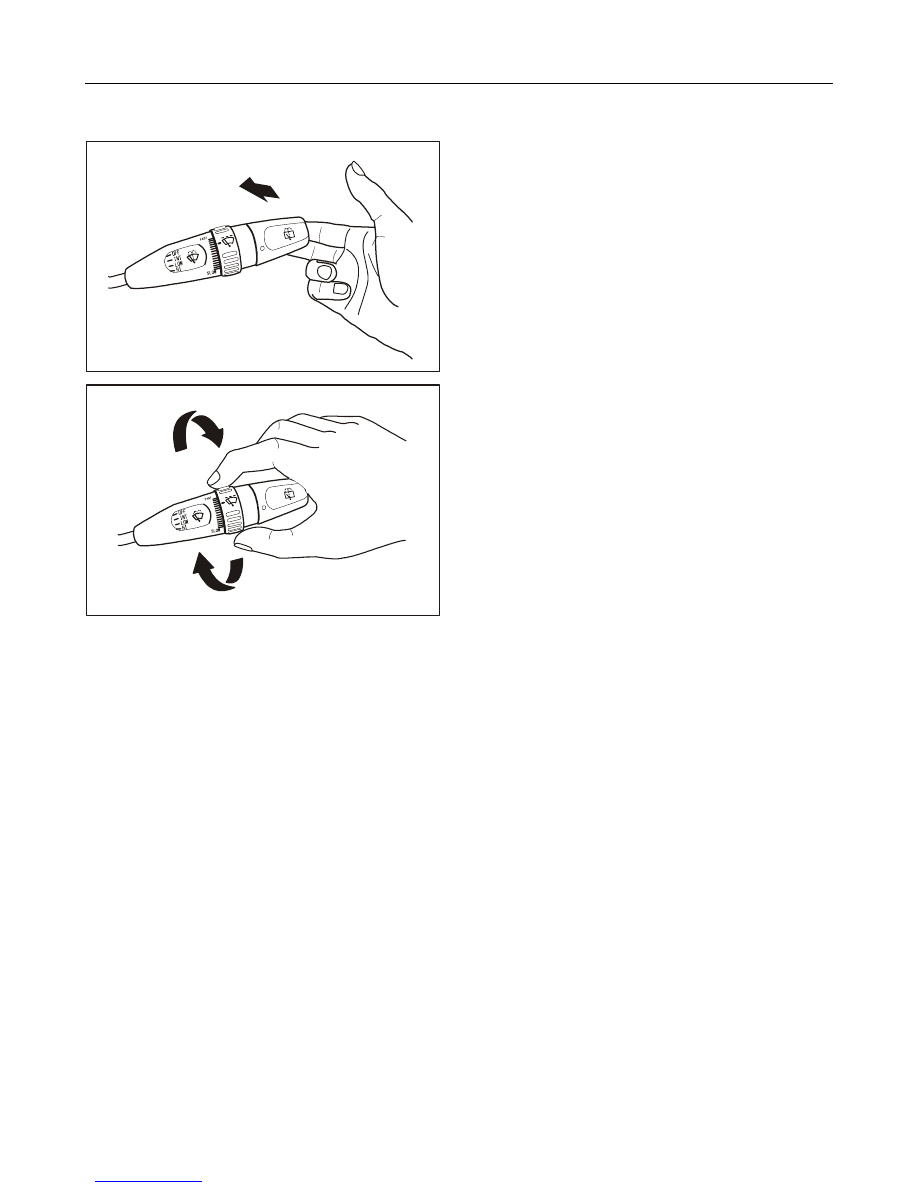

Operation of windshield cleaning

In the case of windshield cleaning, pull up the
wiper/washer lever. When the washer is turned on,
water which is sprayed from the water sprayer
cleans the windshield automatically and the wiper
shall operate simultaneously. Loosen the lever and
cleaning operation is stopped.

6.

Wiper intermittent operation

Shift the wiper switch to “INT” and the wiper shall
operate intermittently. Turn the adjustment knob of
intermittence when the wiper switch is at “INT”,
there shall be corresponding intermittence change.
The swing interval of wiper controlled by the
adjustable switch is in the range of 1~18 seconds.

WW

WW

WW

WW Wiper

Wiper

Wiper

Wiper and

and

and

and Washer

Washer

Washer

Washer System

System

System

System

- 91 -

Diagnostic

Diagnostic

Diagnostic

Diagnostic Test

Test

Test

Test

Definitions

Definitions

Definitions

Definitions of

of

of

of pins

pins

pins

pins

No.

1

2

3

4

5

Color

Red

Green

Blue

Yellow

Black

Function

Positive

pole

Low

speed

High

speed

Return

Negative

pole

WW Wiper

Wiper

Wiper

Wiper and

and

and

and Washer

Washer

Washer

Washer System

System

System

System

- 92 -

Diagnostic

Diagnostic

Diagnostic

Diagnostic Test

Test

Test

Test

Troubleshooting

Troubleshooting

Troubleshooting

Troubleshooting

1.

Fault mode：

No matter what gear is the wiper switch at, there are no operations of the wiper and washer.

Step

Operation

Yes

No

1

Inspect the wiper fuse for the existence of damage.

Go to Step 3

Step 2

2

Remove the wiper switch, inspect it and confirm that there are no faults in it.
Then measure the wire harness with a digital multimeter.

Inspect the voltages from the connector to the wiper switch and verify whether
they are normal.

Go to Step 5

Go to Step 4

3

Replace the damaged fuse.

Go to Step 2

4

Inspect the instrument panel wire harness between the fuse and the wiper switch
and repair if necessary.

Go to Step 5

5

Verify the existence of good contact between the wiper switch and wire harness
connector.

Disconnect the wire harness and wiper motor, inspect the instrument panel wire
harness among the wiper switch, the fuse and the wiper motor according to
relevant circuit diagrams. Repair the harness if necessary.

Go to Step 6

6

Inspect the wiper motor and repair if necessary. Confirm that there are no faults

in the wiper motor and verify the existence of good contact of the wiper motor
connector.

Go to Step 7

—

7

Inspect the ground wire of the wiper motor in the instrument panel wire harness
and repair if necessary.

Go to Step 8

8

Verify whether the system is intact.

2.

Fault mode: No operation at HI gear

Step

Operation

Yes

No

1

Disconnect the wire harness from the wiper motor. Measure the voltage at wire
harness side with a digital multimeter and verify whether the voltage is normal.

Go to Step 2

Go to Step 3

2

Inspect the internal structure of the wiper motor, replace or repair if necessary.

3

Remove the wiper switch and inspect it to confirm that there are no faults in it.
Inspect the instrument panel wire harness between the wiper switch and the wiper
motor. Repair the instrument panel wire harness if necessary.

3.

Fault mode: No operation at LOW gear

Step

Operation

Yes

No

1

Disconnect the wire harness connector from the wiper motor. Measure the
voltage at wire harness side with a digital multimeter and verify whether the
voltage is normal.

Go to Step 2

Go to Step 3

2

Inspect the internal structure of the wiper motor, replace or repair if necessary.

3

Remove the wiper switch and inspect it to confirm that there are no faults in it.
Replace or repair it if necessary.

Go to Step 4

4

Inspect the instrument panel wire harness between the wiper switch and the wiper
motor. Repair the instrument panel wire harness if necessary.

WW

WW

WW

WW Wiper

Wiper

Wiper

Wiper and

and

and

and Washer

Washer

Washer

Washer System

System

System

System

- 93 -

Diagnostic

Diagnostic

Diagnostic

Diagnostic Test

Test

Test

Test

Troubleshooting

Troubleshooting

Troubleshooting

Troubleshooting

4.

Fault mode: No operation at INT gear only

Step

Operation

Yes

No

1

Remove the wiper relay and shift the ignition switch to ON and shift the wiper
switch to internal gear. Measure the voltage of relay pin with a digital multimeter
and verify whether the voltage is normal.

Go to Step 4

Go to Step 2

2

Remove the wiper switch and inspect it to confirm that there are no faults in it.
Replace or repair it if necessary.

Go to Step 3

3

Inspect the instrument panel wire harness between the wiper switch and the wiper
relay, repair the harness if necessary.

Go to Step 7

4

Inspect the ground wire at the relay for its good grounding.

Go to Step 6

Go to Step 5

5

Repair the ground wire and confirm whether it is in good grounding.

6

Replace the wire relay and confirm whether the system is intact.

7

Inspect the instrument panel wire harness between the wiper switch and the relay
and confirm that there are no faults in it.

Go to Step 8

Go to Step 10

8

Remove the new wiper relay and measure the voltage of the relay with a digital
multimeter to verify whether the voltage is normal.

Go to Step 10

9

Inspect the instrument panel wire harness and repair it if necessary. Confirm that
there are no faults in it.

Go to Step 10

10

Inspect the instrument panel wire harness between the relay and the wiper motor
and repair the instrument panel if necessary. Confirm that there are no faults in it
and verify whether the system is intact.

5.

Fault mode: No operation of the washer

Step

Operation

Yes

No

1

Remove the wiper/washer switch and shift the ignition switch to ON. Measure
the pin voltage of the switch at its original position with a digital multimeter to
verify whether the voltage is normal.

Go to Step 3

Go to Step 2

2

Inspect the instrument panel wire harness between the fuse and the wiper/washer
switch. Repair the instrument panel if necessary and confirm that there are no
faults in it

Go to Step 3

3

Inspect the internal structure of the wiper switch, replace or repair if necessary.
Confirm that there are no faults in the switch and verify whether the system is
intact.

Go to Step 4

4

Install the wiper/washer switch. Disconnect the washer motor connector and shift
the wiper/washer switch to WASHING. Measure the pin voltage of the washer
motor at its connector (the side of wire harness) with a digital multimeter to
verify whether the voltage is normal.

Go to Step 6

Go to Step 5

5

Inspect and repair the wire harness between the wiper/washer and the washer
motor according to relevant circuit diagrams.

Go to Step 6

6

Inspect the instrument panel wire harness between the wiper motor and the
wiper/washer switch according to relevant circuit diagrams and verify whether it
is intact.

Go to Step 7

7

Replace the washer motor and verify whether the system is intact.
