Iveco EuroCargo (12 to 26 t). Manual - part 37

E

URO

C

ARGO

T

ECTOR

12-26 t

CLUTCH

1

Base - February 2003

Clutch

Page

DESCRIPTION

3

. . . . . . . . . . . . . . . . . . . . . . . . . .

-

Clutch

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

3

. . . . . . . . . . . . .

DIAGNOSTICS

7

. . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

10

. . . . . . . . . . . . . . . . .

TOOLS

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

REMOVAL AND REFITTING

11

. . . . . . . . . . . . . . .

-

Removal

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DRIVEN PLATE OVERHAUL

11

. . . . . . . . . . . . . . .

-

Damper hub check

11

. . . . . . . . . . . . . . . . . . . . .

-

Friction gaskets

11

. . . . . . . . . . . . . . . . . . . . . . . .

BLEEDING AIR FROM CLUTCH CIRCUIT

12

. . . . .

THRUST BEARING REMOVAL - REFITTING

12

. . .

REPLACING CLUTCH SHAFT SUPPORT BEARING

12

HYDRAULIC CONTROL

13

. . . . . . . . . . . . . . . . . .

-

Operating cylinder (14” - 13”/14” clutches)

13

. .

-

Connections

13

. . . . . . . . . . . . . . . . . . . . . . . . . .

-

Operating cylinder (15”/16” clutches)

14

. . . . . . .

-

Clutch wear layout (14” - 13”/14” clutches)

14

. .

-

Clutch wear layout (13”/14” - 14” clutches)

15

. .

-

Operating cylinder (15”/16” clutches)

15

. . . . . . .

WEAR INDICATOR REFITTING AND

ADJUSTMENT (15/16” clutches)

16

. . . . . . . . . .

ADJUSTING OPERATING CYLINDER PUSH ROD

(New 15/16” clutch)

17

. . . . . . . . . . . . . . . . . . . .

CHECKING AND ADJUSTING THE CLUTCH PEDAL

(14” - 13”/14” clutches)

18

. . . . . . . . . . . . . . . . .

-

Clutch pedal stop

18

. . . . . . . . . . . . . . . . . . . . . .

-

Clutch pedal idle stroke

18

. . . . . . . . . . . . . . . . . .

CHECKING AND ADJUSTING THE CLUTCH PEDAL

(15”/16” clutches)

19

. . . . . . . . . . . . . . . . . . . . . .

-

Clutch pedal stop

19

. . . . . . . . . . . . . . . . . . . . . .

-

Clutch pedal idle stroke

19

. . . . . . . . . . . . . . . . . .

The clutch is of the single-plate, dry-operating type, with
engagement mechanism of the pull type with baffle spring. The

engagement control is hydraulic and comprises the master
cylinder, with embedded oil tank, and the operating cylinder.

E

URO

C

ARGO

T

ECTOR

12-26 t

CLUTCH

3

Base - February 2003

Clutch

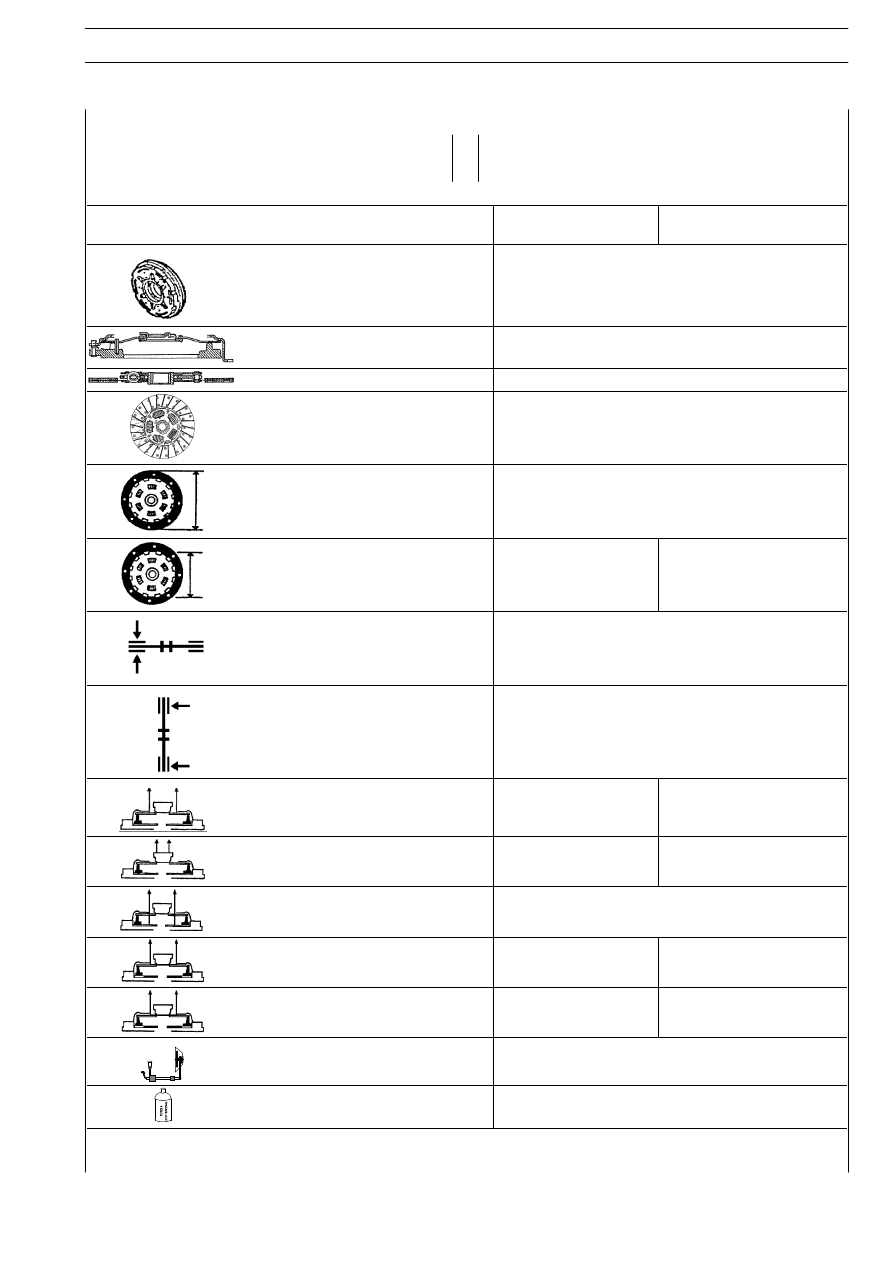

SPECIFICATIONS AND DATA

13” CLUTCH
with gearboxes: 2855.6 — 2870.9

VALEO

A.P.

BORG & BECK

Type

Dry single-plate

Engagement mechanism

Pull with baffle spring

Driven plate

With friction gaskets

Driven plate hub

With spring drives

Ø External gaskets

mm

330

Ø Internal gaskets

mm

194.5

200

(New) plate thickness

mm

8.5

± 0.3

Max. driven plate mismatching

mm

µ 0.2

Load on plate-pusher

N

10100

10500

Disengagement load

N

2500

2000

Minimum plate-pusher lift

mm

1.5

Detachment stroke

mm

10

+2

0

12

Max. consumption stroke

mm

14

13.6

Hydraulic control

Master cylinder with embedded oil tank —

operating cylinder

Oil type

Tutela TRUCK DOT SPECIAL

E

URO

C

ARGO

T

ECTOR

12-26 t

4

CLUTCH

Base - February 2003

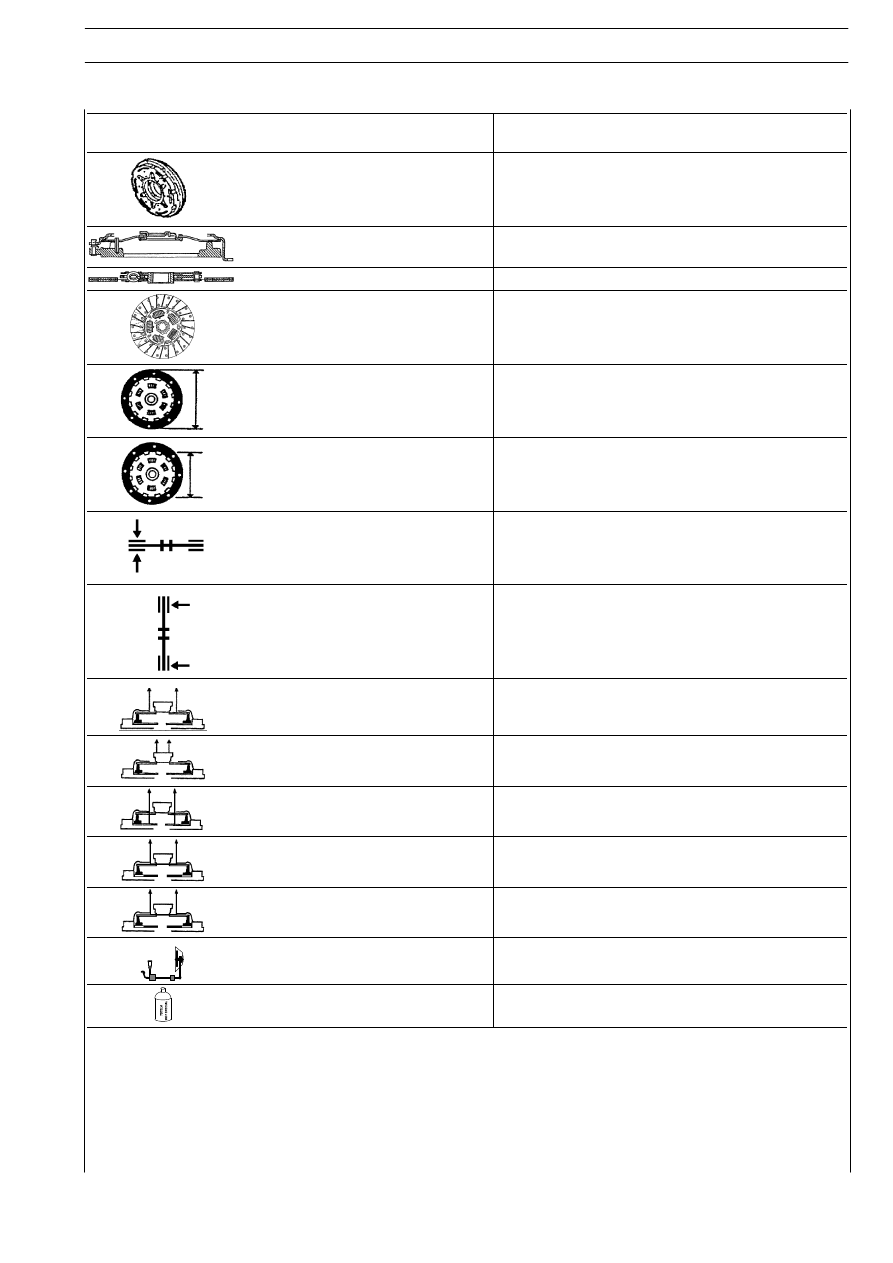

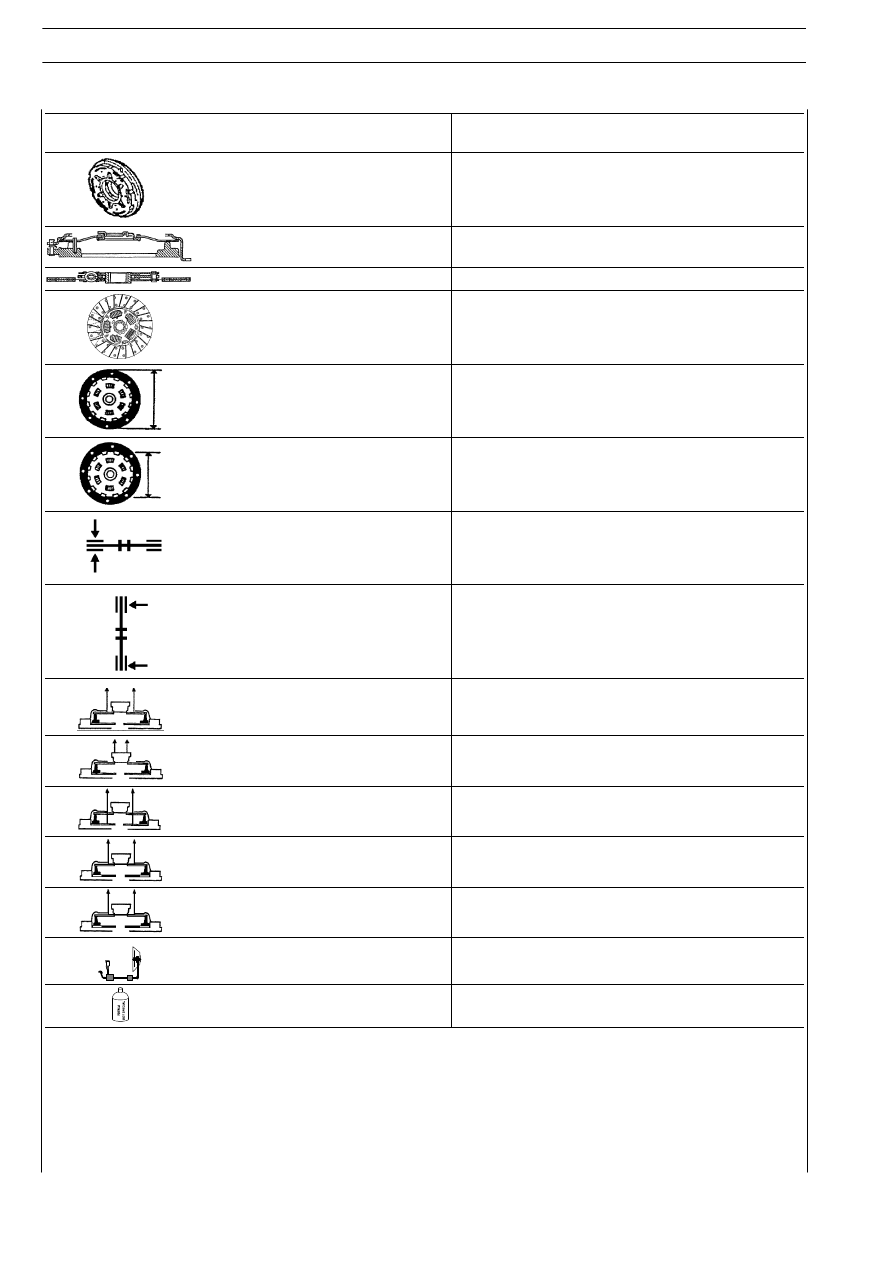

VALEO

Type

Dry single-plate

Engagement mechanism

Pull with baffle spring

Driven plate

With friction gaskets

Driven plate hub

With spring drives

External gaskets Ø

mm

330

Internal gaskets

∅

mm

194.5

(New) plate thickness

mm

9.4

± 0.3

Max. driven plate mismatching

mm

µ 0.2

Load on plate-pusher

N

12000

Disengagement load

N

2600

Minimum plate-pusher lift

mm

1.5

Detachment stroke

mm

10

+2

0

Max. consumption stroke

mm

12.2

Hydraulic control

Master cylinder with embedded oil tank —

operating cylinder

Oil type

Tutela TRUCK DOT SPECIAL

E

URO

C

ARGO

T

ECTOR

12-26 t

CLUTCH

5

Base - February 2003

VALEO

Type

Dry single-plate

Engagement mechanism

Pull with baffle spring

Driven plate

With friction gaskets

Driven plate hub

With spring drives

External gaskets

∅

mm

350

Internal gaskets

∅

mm

195

(New) plate thickness

mm

9.4

± 0.3

Max. driven plate mismatching

mm

µ 0.2

Load on plate-pusher

N

12000

Disengagement load

N

2600

Minimum plate-pusher lift

mm

1.5

Detachment stroke

mm

10

+2

0

Max. consumption stroke

mm

12.2

Hydraulic control

Master cylinder with embedded oil tank —

operating cylinder

Oil type

Tutela TRUCK DOT SPECIAL
