Iveco Stralis AT/AD. Manuale - parte 551

Revi — Ottobre 2005

107066

832

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

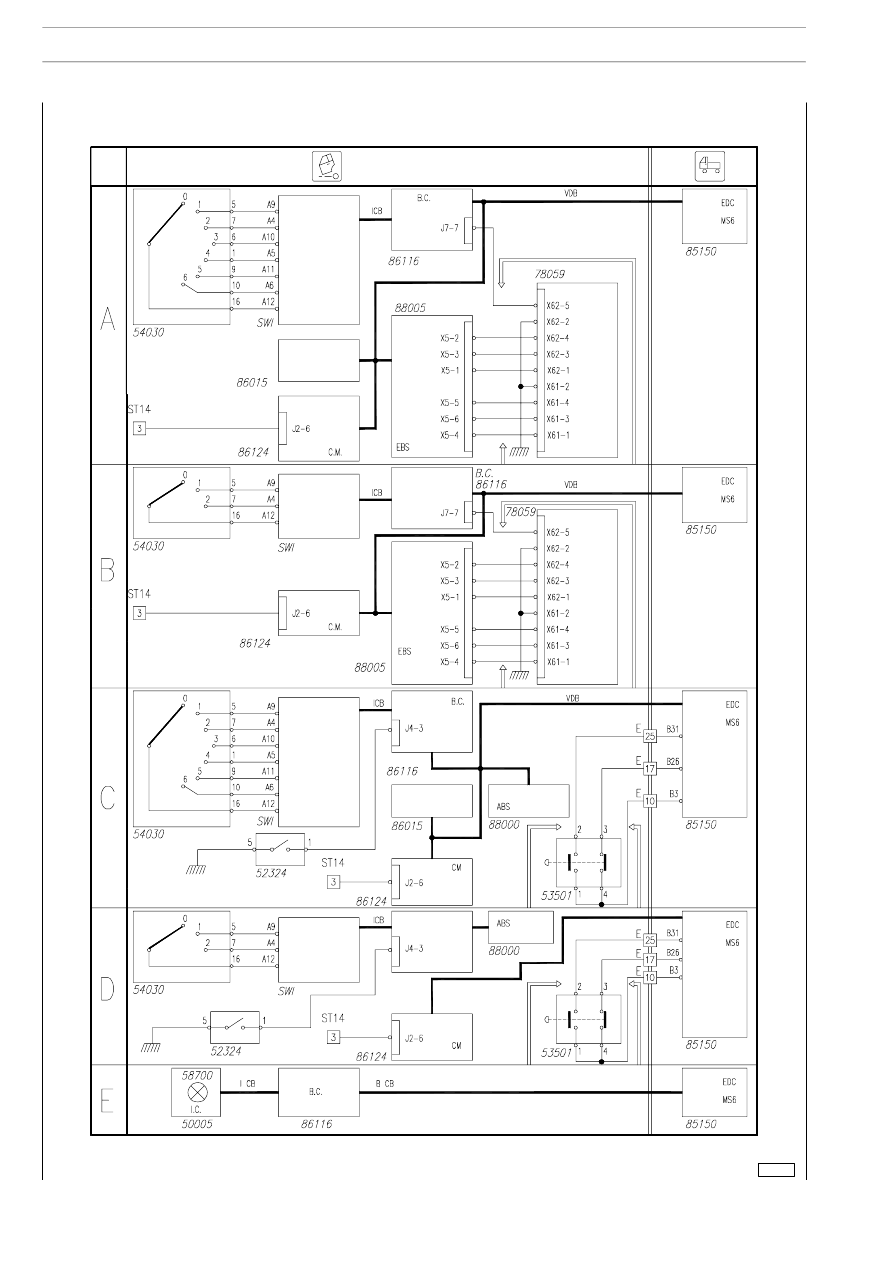

Schema 4: ABS/EBS

Revi — Ottobre 2005

107067

IMPIANTO ELETTRICO/ELETTRONICO

833

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

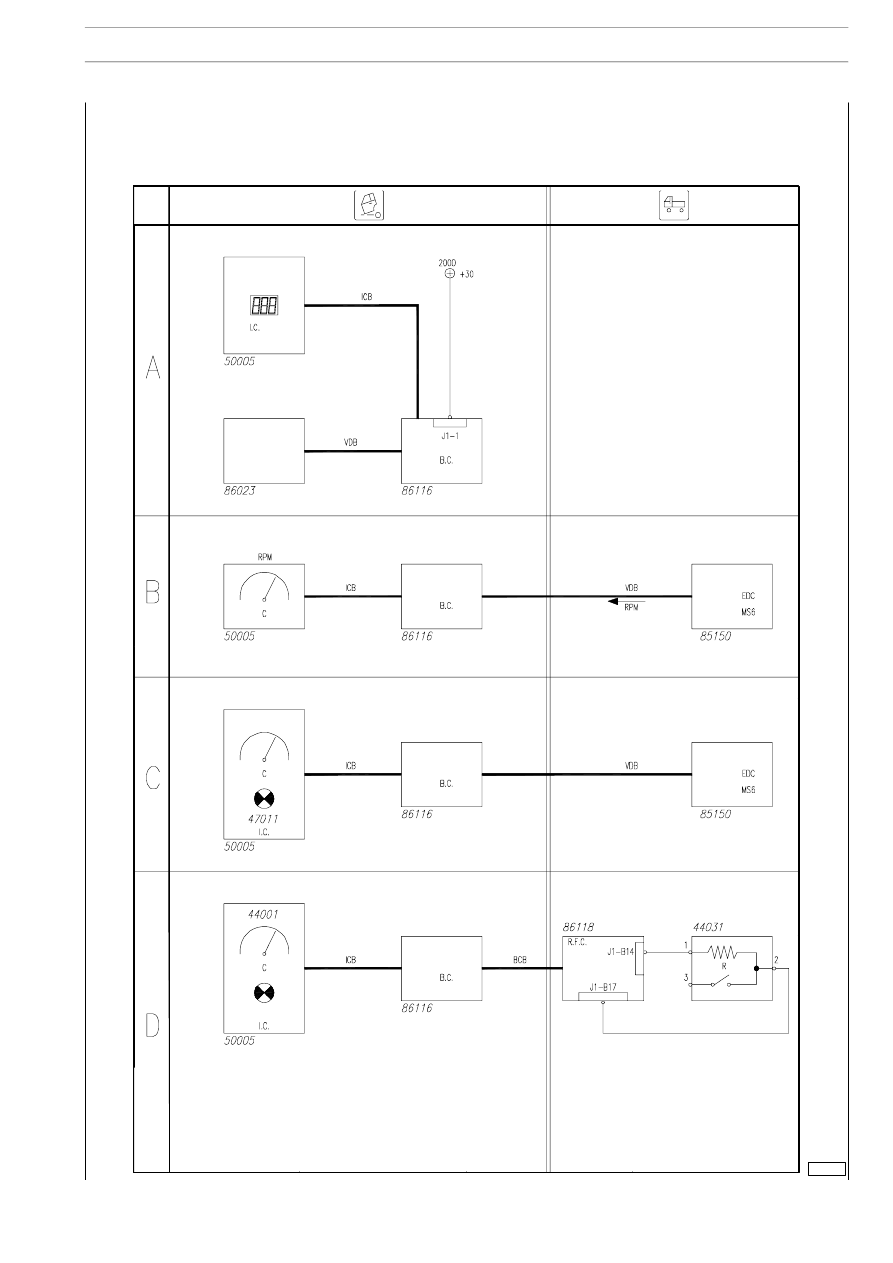

Schema 5: A. Voltmetro

B. Contagiri
C. Temperatura acqua motore
D. Livello combustibile

Revi — Ottobre 2005

107068

834

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

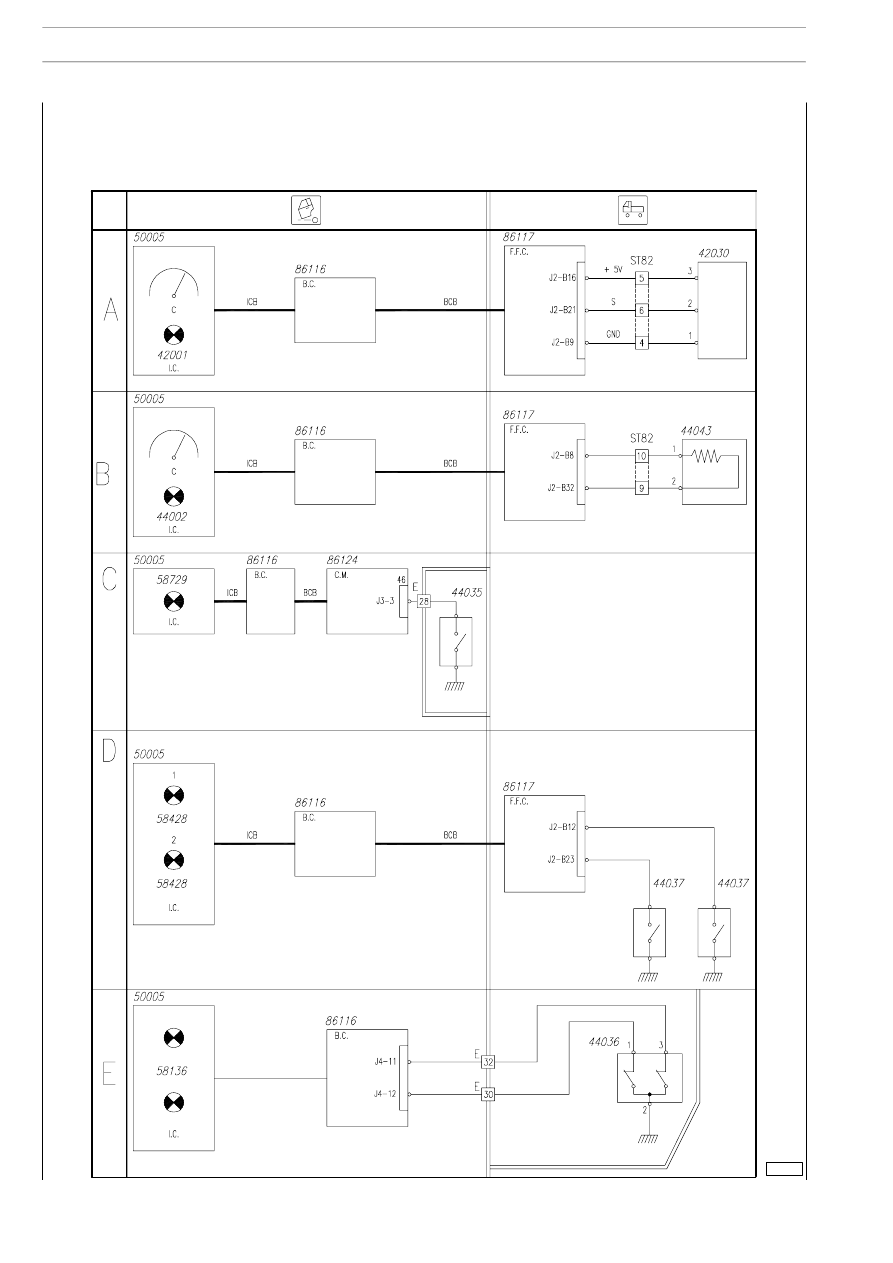

Schema 6: A. Indicazione pressione olio motore

B. Indicazione livello olio motore
C. Indicazione livello liquido lavacristallo
D. Indicazione livello olio idroguida
E. Indicazione acqua motore

Revi — Ottobre 2005

107086

IMPIANTO ELETTRICO/ELETTRONICO

835

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

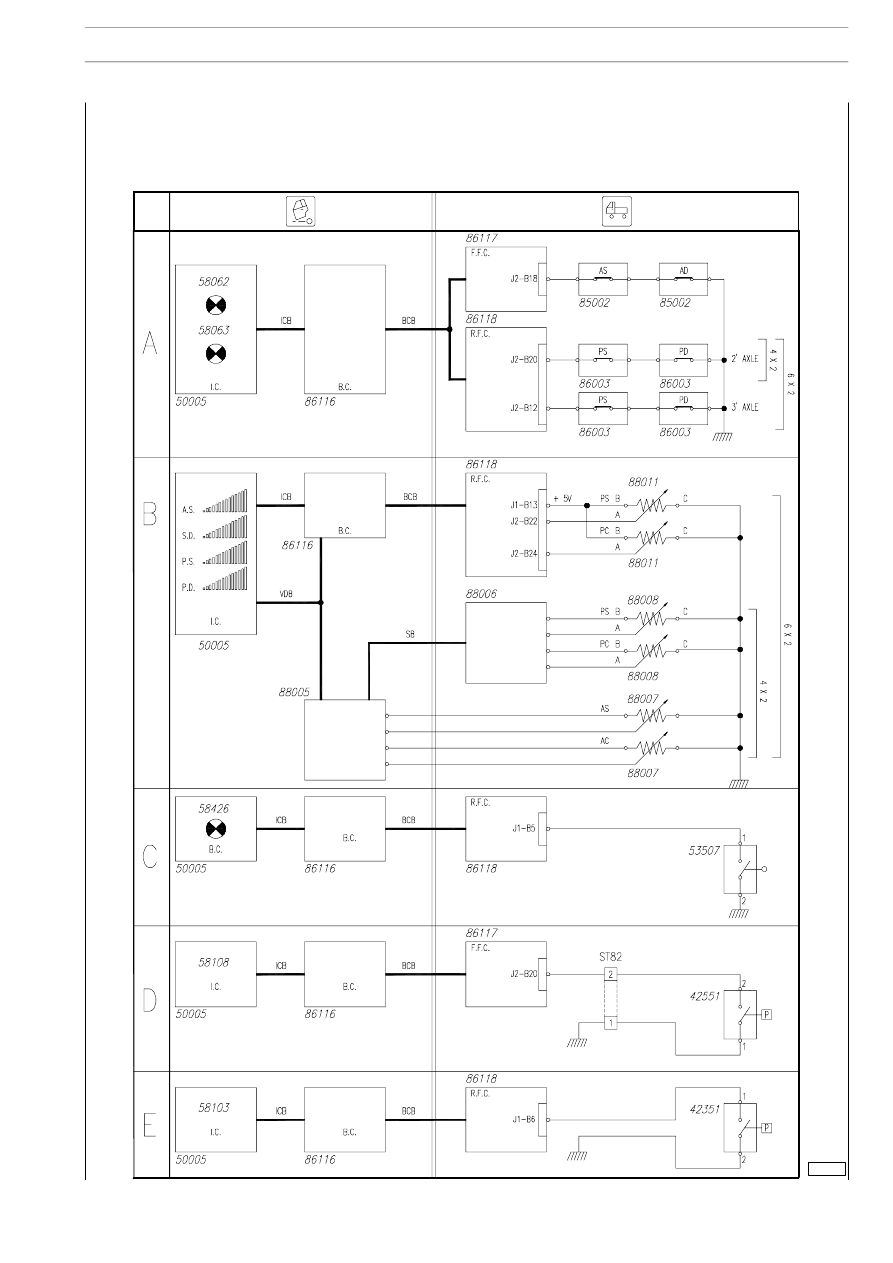

Schema 7: A. Segnalazione usura freni (ABS)

B. Segnalazione usura freni (EBS)
C. Segnalazione marce ridotte inserite
D. Segnalazione filtro olio intasato
E. Segnalazione filtro aria intasato
