Iveco Stralis AT/AD. Manuale - parte 430
73687

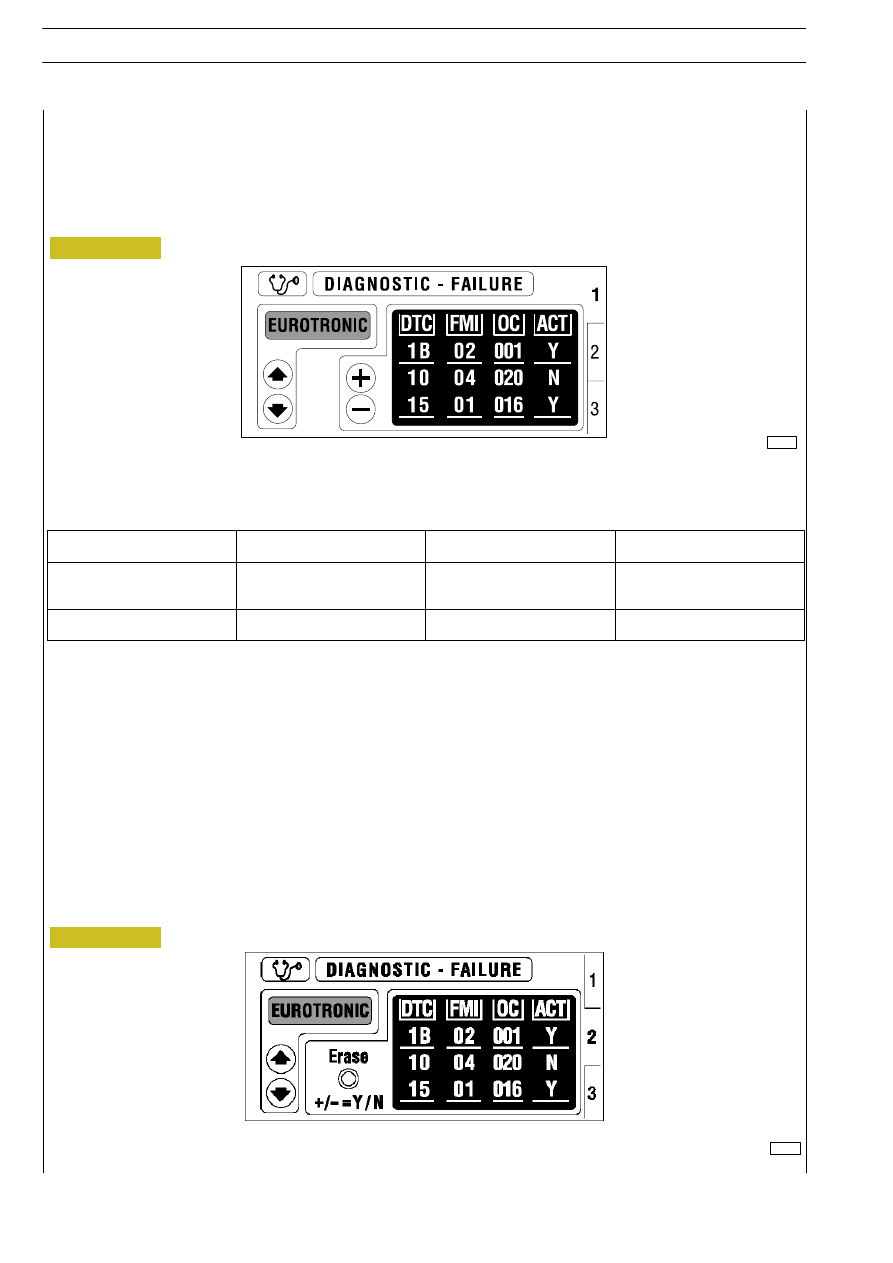

Prima videata
74225
Le informazioni di diagnosi riportate sul cluster sono suddivise su tre videate:
- sulla prima, è possibile visualizzate tutte le eventuali anomalie memorizzate/presenti;
- sulla seconda è possibile cancellare gli errori intermittenti (quanto si possiede la relativa password);
- sulla terza è possibile vedere la versione software delle varie centraline elettroniche del Multiplex.
Se sono presenti più anomalie con i tasti “+” e “—” è possibile scorrere sulla lista delle stesse.
Le informazioni relative al singolo guasto sono organizzate su quattro colonne con i seguenti contenuti.
Seconda videata
Per selezionare la seconda videata premere il tasto “page” sul volante.
Cancellazione errori
Con i tasti y e b su volante si può selezionare il sistema.
La visualizzazione delle anomalie si elimina nel seguente modo:
- Premere “+”.
- Il display visualizza la richiesta di conferma cancellazione; premere “OK” per procedere.

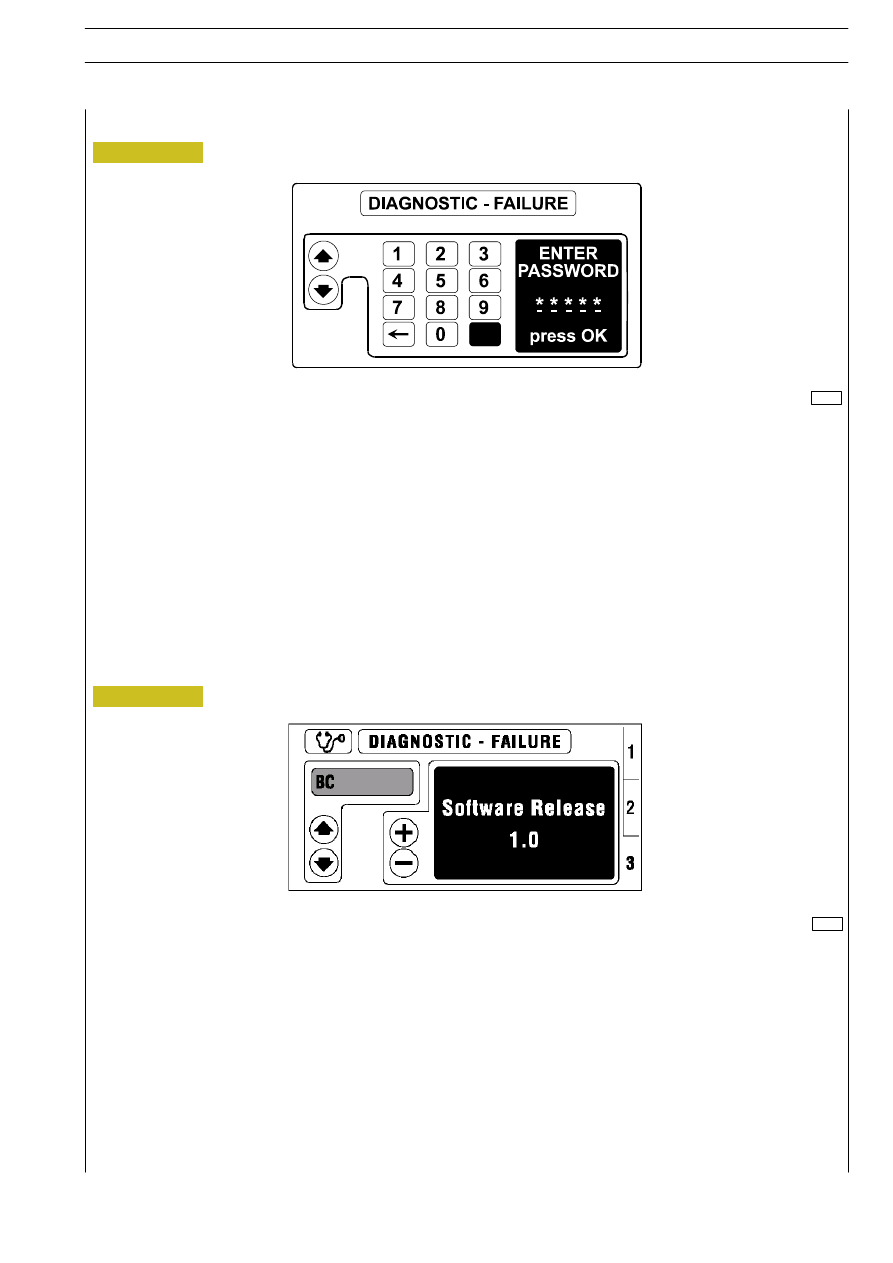

- Inserire la password richiesta (vedere il paragrafo successivo INSERIMENTO PASSWORD), e quindi premere “OK” per la con-
ferma definitiva.
Figura 300
Figura 301
350
IMPIANTO ELETTRICO/ELETTRONICO
S
TRALIS
AT/AD
Base — Giugno 2004
Print 603.93.333
INFORMAZIONI SU CLUSTER
DTC
FMI
OC
ACT
Visualizza il codice di anomalia
relativo al guasto
Indicazione sulla tipologia di
guasto
Contatore di frequenza ano-
malia
Stato anomalia attiva/non atti-
va
Due cifre (esadecimali)
Due cifre (esadecimali)
Tre cifre (decimali)
Un carattere (Y—si, N—no)
