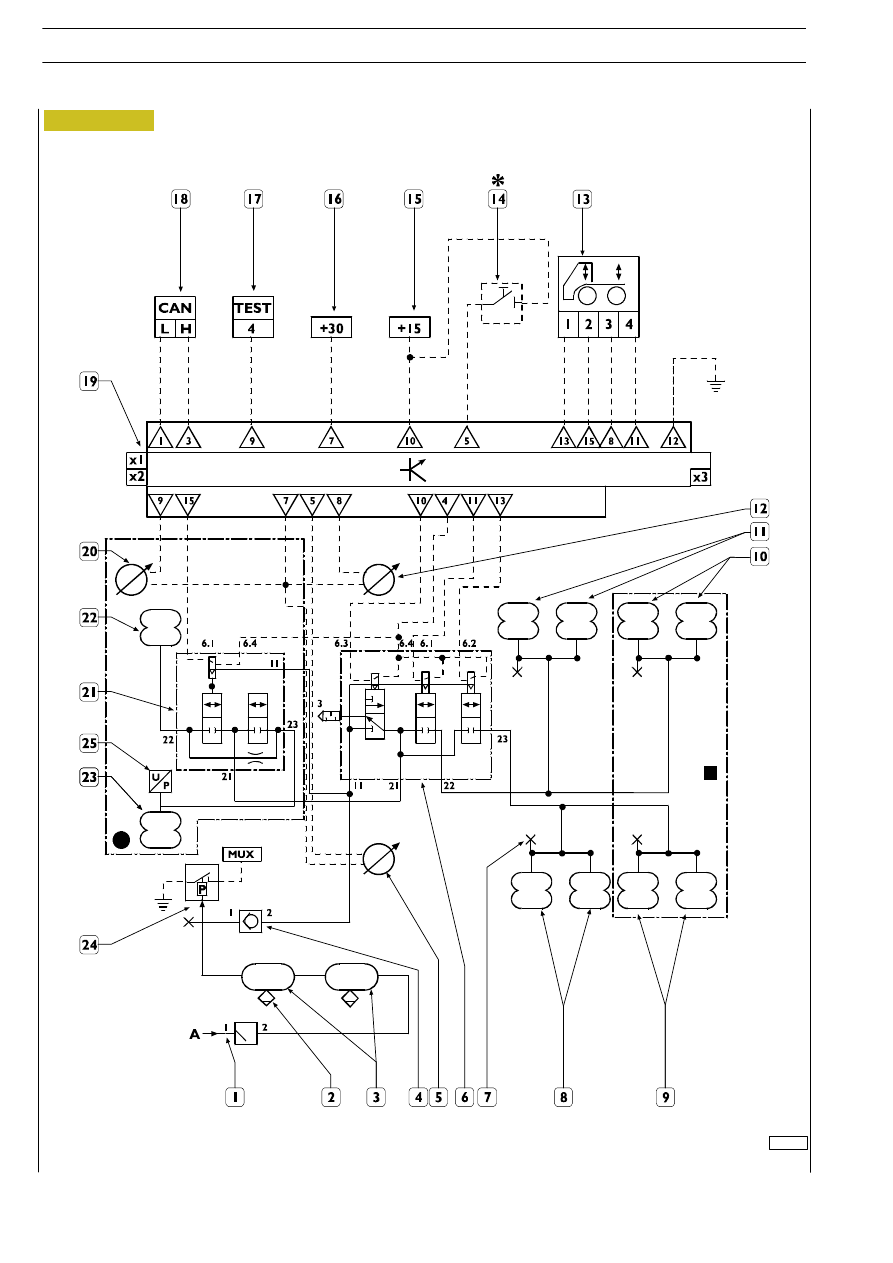

Schema impianto sospensione pneumatica posteriore per trattori 6x2 TxP

Rif.

Descrizione

1

Valvola di pressione controllata a ritorno limitato

2

Serbatoi aria sospensione

3

Valvola di scarico manuale

4

Valvola unidirezionale

5

Sensore di livello SX ponte

6

Distributore elettropneumatico

7

Sensore di pressione SX asse intermedio

8

Molla ad aria SX asse intermedio

9

Molle ad aria SX ponte

10

Sensore di pressione SX ponte

11

Sensore di pressione DX ponte

12

Molle as aria DX ponte

13

Molla ad aria DX asse intermedio

14

Telecomando sensore di livello SX ponte

15

Interruttore per autolivellamento

16

Alimentazione elettrica sotto chiave

17

Alimentazione elettrica diretta da batteria

18

Connettore di diagnosi 30 poli

19

Collegamento linea CAN

20

Centralina elettronica

21

Sensore di pressione DX asse intermedio

22

Sensore di livello DX ponte

23

Interruttore bassa pressione 8 bar

24

Presa di pressione pneumatica

A

Dall’APU

*

Optional

002012t

Figura 235

272

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

IMPIANTO ELETTRICO/ELETTRONICO

273

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

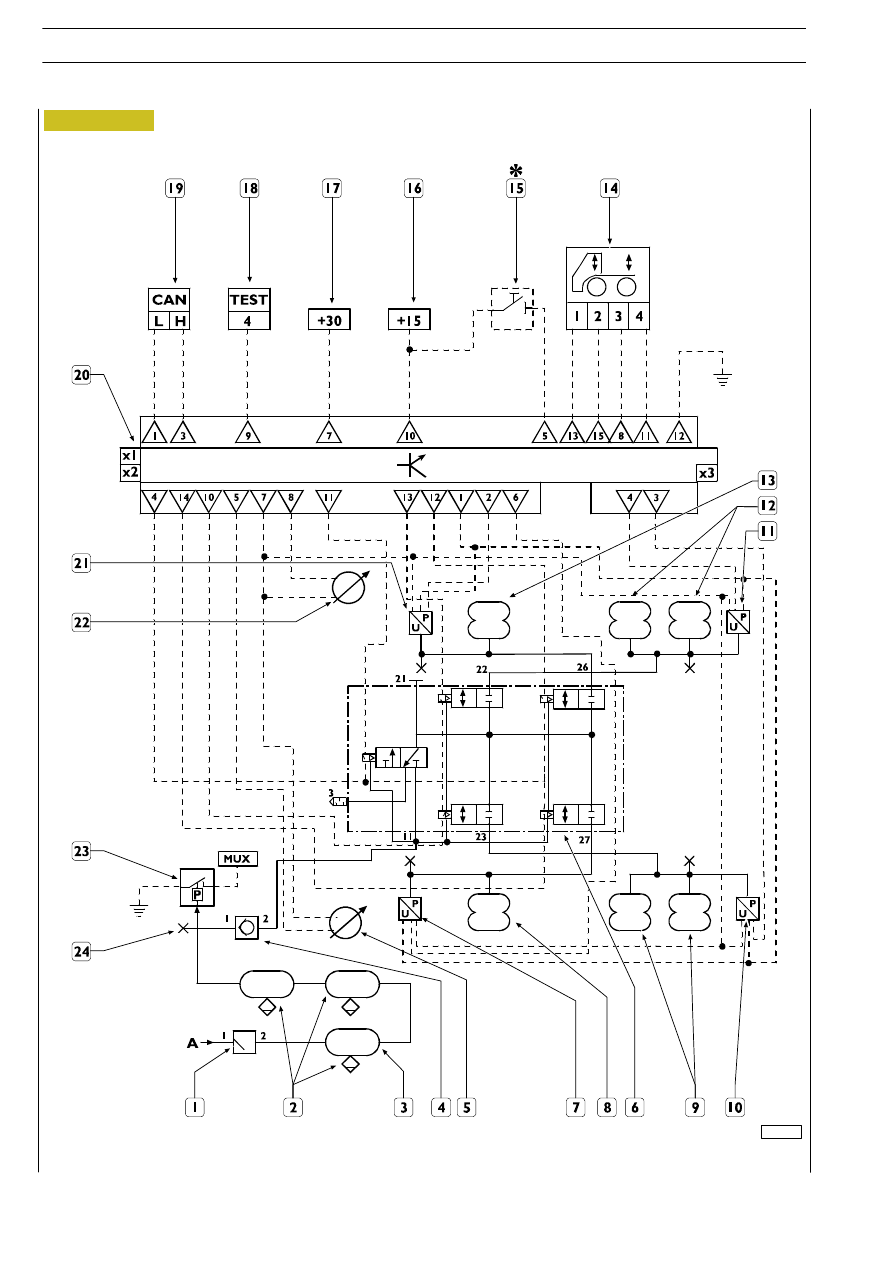

Schema impianto sospensione pneumatica anteriore—posteriore per carri 6x2 P—FP—PS—FS—PT—FT

Rif.

Descrizione

1

Interruttore bassa pressione 8 bar

2

Presa di pressione pneumatica

3

Valvola unidirezionale

4

Sensore di livello SX ponte

5

Sensore di pressione SX ponte

6

Valvola a pressione controllata a ritorno limitato

7

Serbatoi aria sospensione

8

Valvola di scarico manuale

9

Molle ad aria SX ponte

10

Distributore elettropneumatico ponte

11

Molla ad aria SX asse aggiunto

12

Sensore di pressione SX asse aggiunto

13

Molla ad aria sollevatore asse aggiunto

14

Sensore di pressione sollevatore asse aggiunto

15

Valvola unidirezionale di riaspirazione

16

Sensore di pressione DX asse aggiunto

17

Molla ad aria DX asse aggiunto sensore di pressione DX ponte

18

Molle ad aria DX ponte

19

Telecomando

20

Interruttore per autolivellamento

21

Alimentazione elettrica sotto chiave

22

Alimentazione elettrica diretta da batteria

23

Connettore di diagnosi 30 poli

24

Collegamento linea CAN

25

Centralina elettronica

26

Sensore di livello DX ponte

27

Sensore di livello assale

28

Molla ad aria DX assale

29

Sensore di pressione DX ponte

30

Distributore elettropneumatico assale

31

Molla ad aria SX assale

32

Sensore di pressione assale

A

Dall’APU

*

Optional

D

Solo per veicoli FP

J

Solo per veicoli PT — FT
