Iveco Stralis AT/AD. Manuale - parte 375

132

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Driver Door Module (D.D.M.)

CONNETTORE J1

Pin

Cavo

Funzione

1

—

Libero

2

—

Libero

3

—

Libero

4

9965

Comando per motorino chiusura centralizzata

5

9964

Comando per motorino chiusura centralizzata

6

8863

Comando per motorino alzacristallo

7

8865

Comando per motorino alzacristallo

8

0000

Massa centralina

9

—

Libero

10

—

Libero

11

0000

Negativo per pulsante sblocco chiusura centralizzata

12

0000

Negativo per riscaldamento specchio retrovisore principale

13

—

Libero

14

0000

Libero

15

2991

Linea K per diagnosi

16

7991

Positivo di alimentazione centralina

CONNETTORE J2

Pin

Cavo

Funzione

1

Ws/Bi

Linea CAN H (BCB)

2

—

Libero

3

—

Libero

4

—

Libero

5

—

Libero

6

8806

Comando specchio retrovisore principale (Ritorno)

7

Gv/Ve

Linea CAN L (BCB)

8

—

Libero

9

—

Libero

10

—

Libero

11

8809

Comando specchio retrovisore principale (Orizzontale)

12

8808

Comando specchio retrovisore principale (Verticale)

CONNETTORE J3

Pin

Cavo

Funzione

1

0962

Negativo da pulsante per sollevamento cristallo lato passeggero

2

0966

Negativo da pulsante per abbassamento cristallo lato autista

3

0967

Negativo da pulsante per sollevamento cristallo lato autista

4

—

Libero

5

—

Libero

6

0953

Negativo da pulsante comando specchi retrovisori (movimento a destra)

7

0954

Negativo da pulsante comando specchi retrovisori (movimento a sinistra)

8

0951

Negativo da pulsante comando specchi retrovisori (movimento in basso)

9

0952

Negativo da pulsante comando specchi retrovisori (movimento in alto)

10

4442

Positivo per illuminazione pulsanti comando cristalli lato passeggero/autista

11

0961

Negativo da pulsante per abbassamento cristallo lato passeggero

12

0960

Negativo per pulsante comando cristallo lato passeggero + illuminazione

13

0951

Negativo per pulsante comando cristallo lato autista + illuminazione

14

—

Libero

15

0950

Negativo per pulsanti joystick comando specchi retrovisori

16

0600

Negativo per illuminazione joystick comando specchi retrovisori

17

—

Libero

18

—

Libero

19

4442

Positivo per illuminazione joystick comando specchi retrovisori

20

—

Libero

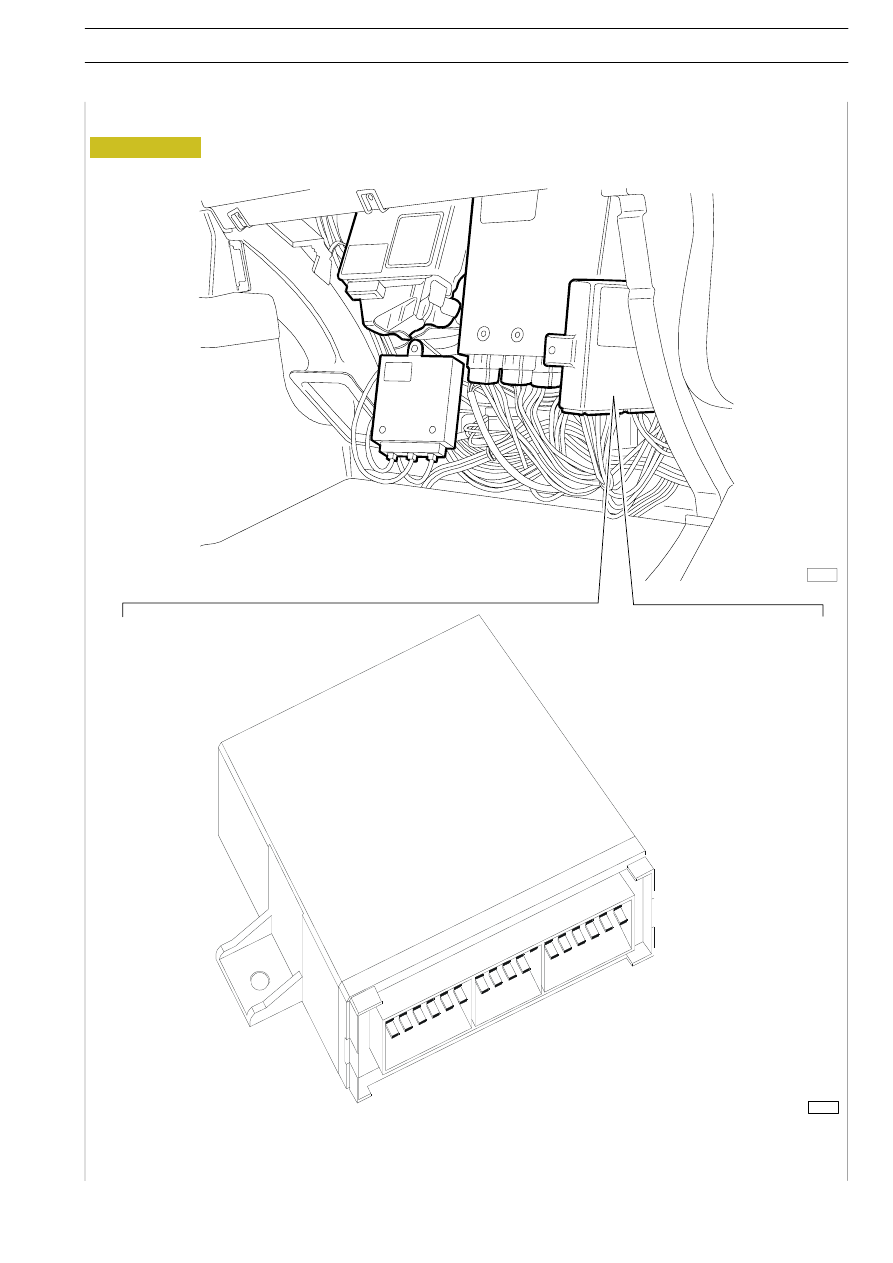

A. Ubicazione su veicolo

73667

50239

Figura 95

IMPIANTO ELETTRICO/ELETTRONICO

133

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

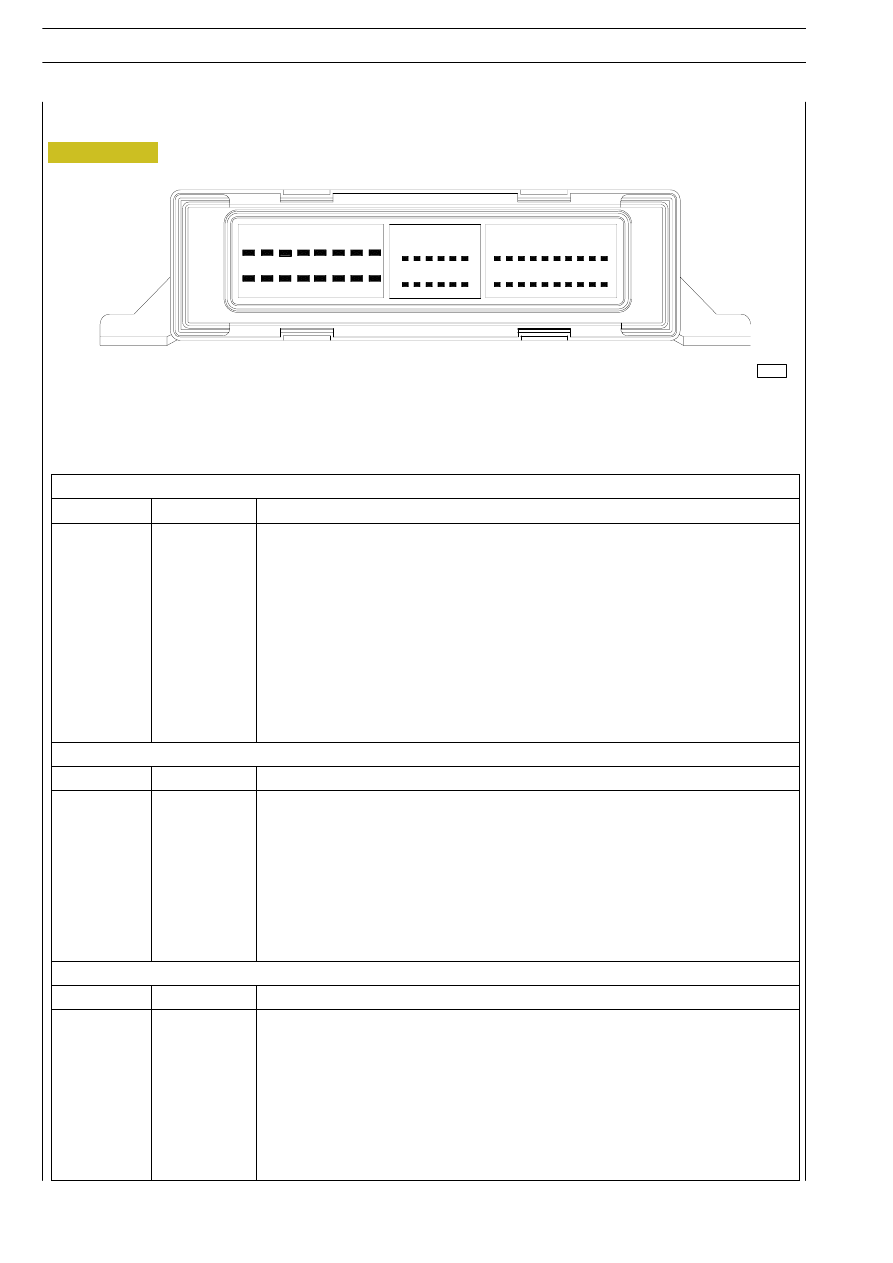

C.B. (Cabin module) Opt

J1

J2

J3

49723

8

16

9

1

6

1

12

7

10

1

20

11

Figura 96

134

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Connettori di collegamento

CONNETTORE J1

Pin

Cavo

Funzione

1 — 2 — 3

—

Liberi

4

—

Libero

5

—

Libero

6

8886

Pompa tergicristallo

7

8821

Pompa lava tergi fari

8

0000

Massa

9

÷ 14

—

Liberi

15

2993

Linea K

16

7993

Alimentazione

CONNETTORE J2

Pin

Cavo

Funzione

1

—

Linea CAN H (BCB)

2

÷ 4

—

Liberi

5

6656

ST 14 — 5 (segnale freno a mano per allestitori)

6

1165

ST 14 — 3 (segnale pedale freno premuto per allestitori)

7

—

Linea CAN L (BCB)

8

÷ 11

—

Liberi

12

5515

ST 14 — 4 (segnale veicolo fermo per allestitori)

CONNETTORE J3

Pin

Cavo

Funzione

1

÷ 2

—

Liberi

3

5521

Sensore per livello liquido lavacristallo

4

÷ 5

—

Liberi

6

—

Libero

7

—

Libero

8

—

Libero

9

÷ 20

—

Liberi

50240

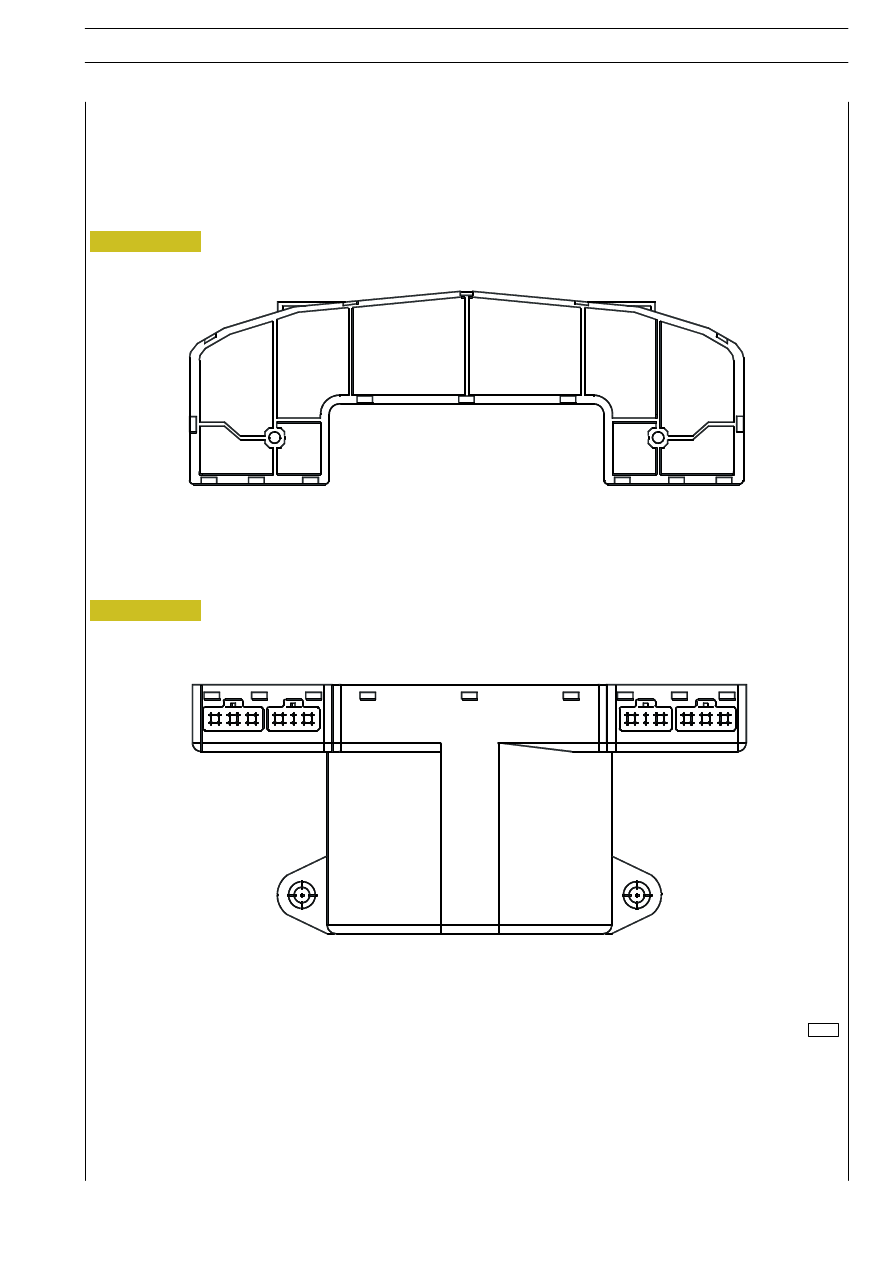

VISTA DALL’ALTO

VISTA FRONTALE

A

D

C

B

Figura 97

Figura 98

IMPIANTO ELETTRICO/ELETTRONICO

135

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Steering Wheel Interfaces SWI (Centralina interfaccia volante / d evioguida)

Si tratta di una centralina elettronica posizionata sul piantone guida. La sua funzione è quella di raggruppare al suo interno tutti i
comandi provenienti dalle due leve del devioguida e dal volante.
È collegato all’impianto elettronico del veicolo tramite linea CAN.
