Iveco Stralis AT/AD. Manuale - parte 360

72

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

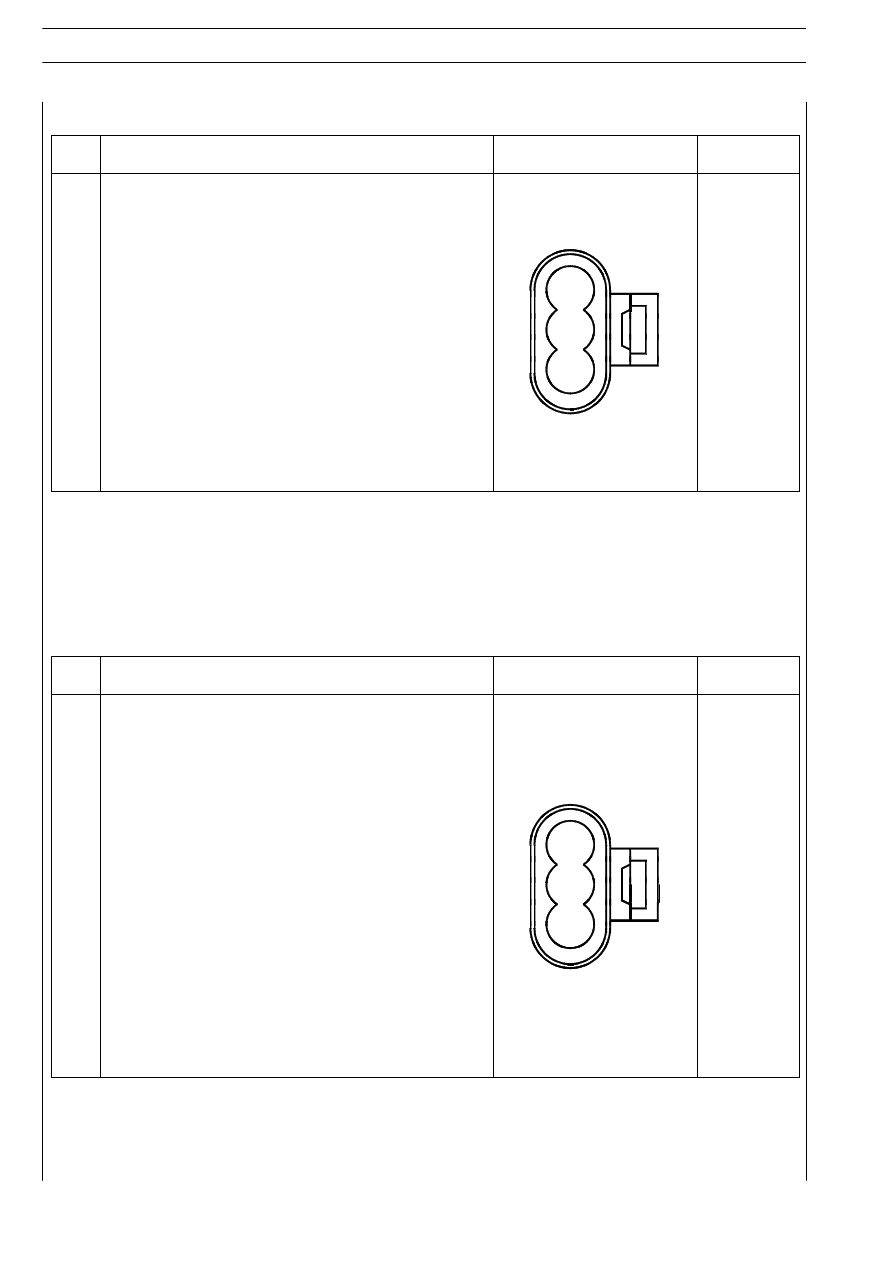

Connettore di giunzione ST x/1 Connessione Cabin Module al gruppo lavacristallo

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Segnale comando lavacristalli

8886

2

Tergiproiettori alimentazione elettropompa

8821

3

Segnale dal Body Computer per comando indicatore insuffi-
ciente livello liquido lavacristallo

5521

3

3

2

1

1

Connettore di giunzione ST x/2 Connessione Cabin Module al gruppo lavacristallo

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Segnale comando lavacristalli

8886

2

Tergiproiettori alimentazione elettropompa

8821

3

Segnale dal Body Computer per comando indicatore insuffi-
ciente livello liquido lavacristallo

5521

3

3

2

2

1

1

IMPIANTO ELETTRICO/ELETTRONICO

73

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

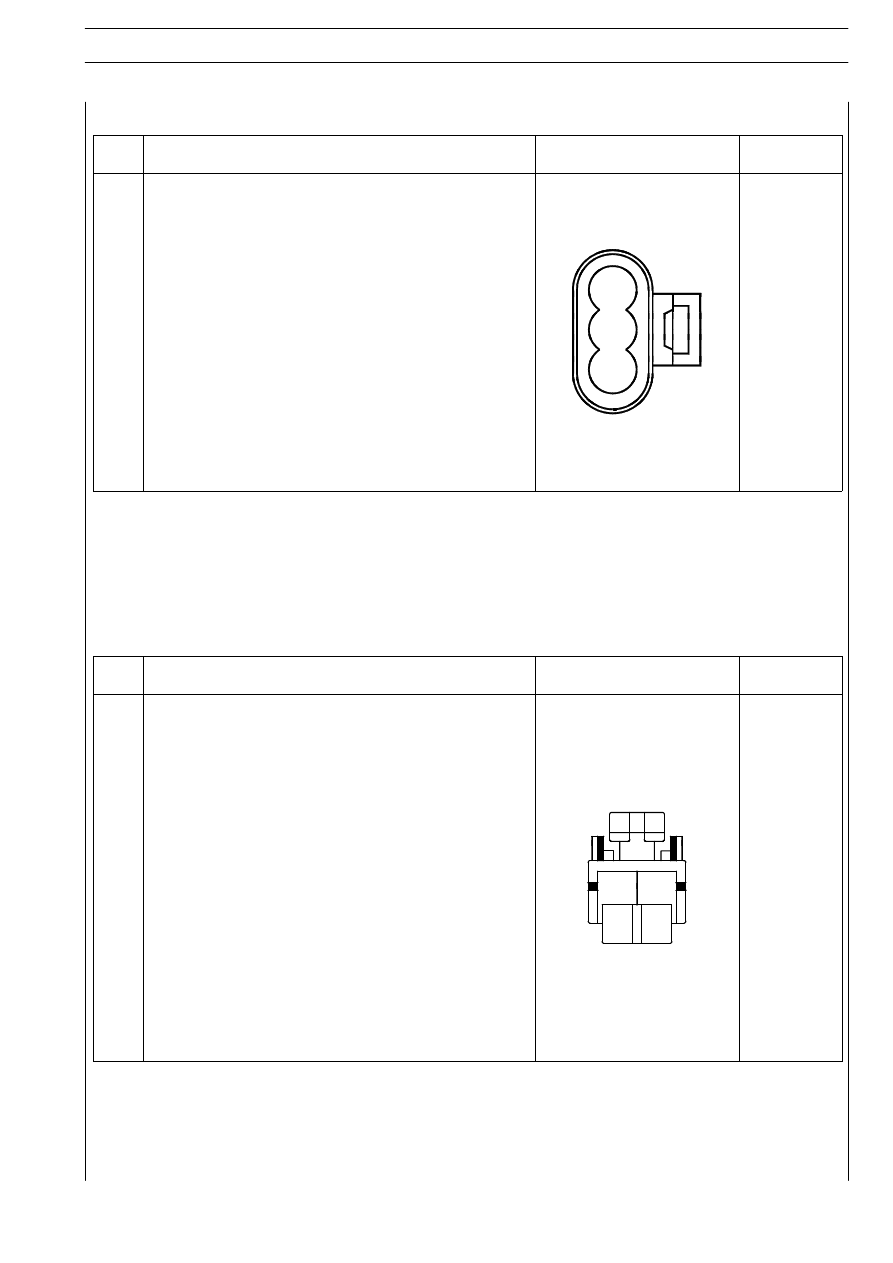

Connettore di giunzione ST x/3 Connessione Cabin Module al gruppo lavacristallo

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

—

—

2

—

—

3

Segnale dal Body Computer per comando indicatore insuffi-
ciente livello liquido lavacristallo

5521

3

3

2

1

1

Connettore di giunzione ST y/1 Connessione per interruttore sulla frizione per EDC

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Positivo all’interruttore sulla frizione per EDC

7150

2

Positivo all’interruttore sulla frizione per EDC

8160

1

2

1

2

74

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

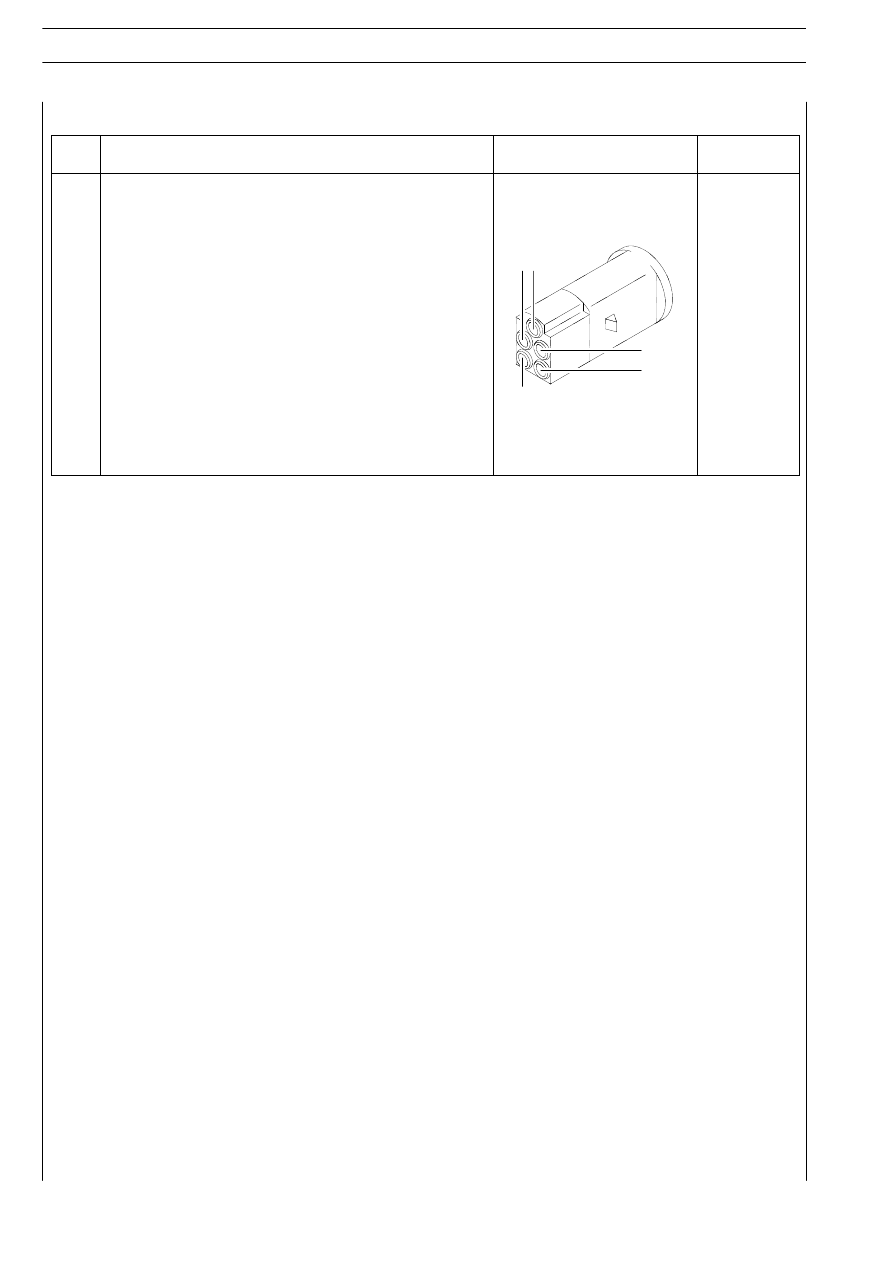

Connettore di giunzione ST y/2 Connessione per Economy Power

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Massa

0000

2

Predisposizione per Economy Power

—

3

—

—

4

Predisposizione per Economy Power

3

5

—

5

Negativo dal Body Computer

3

5

—

2

4
2

1

Revi — Ottobre 2005

91301

70601

70602

70603

A

S

B

C

D

E

F

G

H

I

K

L

M

N

O

P

R

BODY COMPUTER

Figura 30

IMPIANTO ELETTRICO/ELETTRONICO

75

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

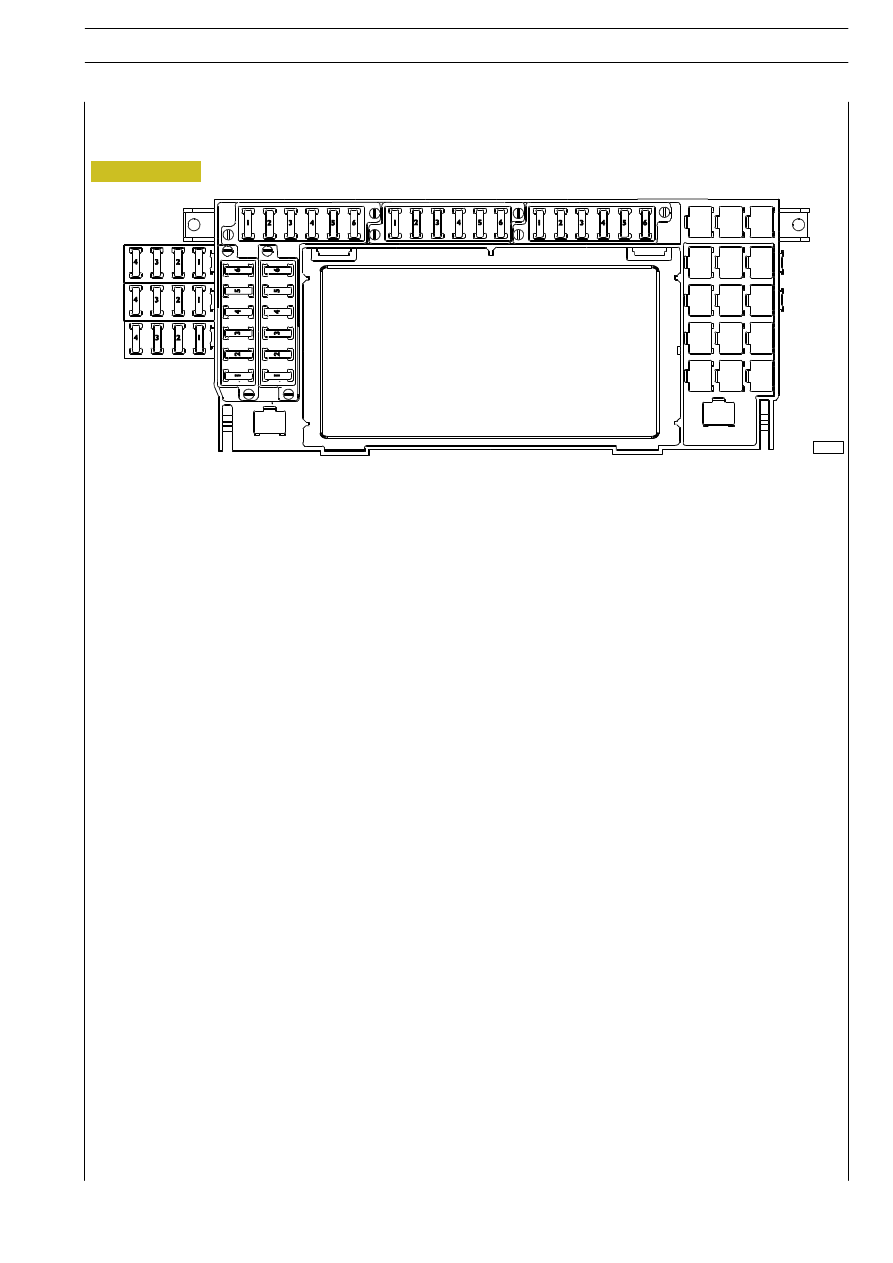

CENTRALINA PORTA FUSIBILI / TELERUTTORI

FUSIBILI

Portafusibili di colore nero (70601)

Portata (A)

Posizione

1

— Morsetto 15 per aria condizionata / Prefiltro riscaldato

5

2

— Scaldavivande + Frigorifero / BM / Connettore diagnosi

10

3

— Tachigrafo / IC / Chiusura centralizzata

5

4

— SWI

3

5

— Accendisigari — riduttore di tensione 24V/12V / Radio 24 V

20

6

— Essicatore / Presenza acqua filtro combustibile elettrovalvola “Shut off” /

Assetto proiettori

10

Portafusibili di colore rosso (70602)

Portata (A)

Posizione

1

— Eurotronic / Allison

10

2

— Eurotronic / Allison

10

3

— Illuminazione vano attrezzi — VDI

5

4

— EBS / ABS

5

5

— EBS / ABS — D BASIC

15/5

6

— EBS / ABS — D BASIC

15

Portafusibili di colore naturale (70603)

Portata (A)

Posizione

1

— Door module autista (DDM)

20

2

— Door module passeggero (PDM)

20

3

— Tachimetro — IC — Immobilizer

15

4

— EDC

20

5

— Body Computer

25

6

— Body Computer

25
