Iveco Stralis AT/AD. Manuale - parte 335

6

MANUTENZIONE PROGRAMMATA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

85488

Figura 1

MANUTENZIONE PROGRAMMATA

7

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

8

MANUTENZIONE PROGRAMMATA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

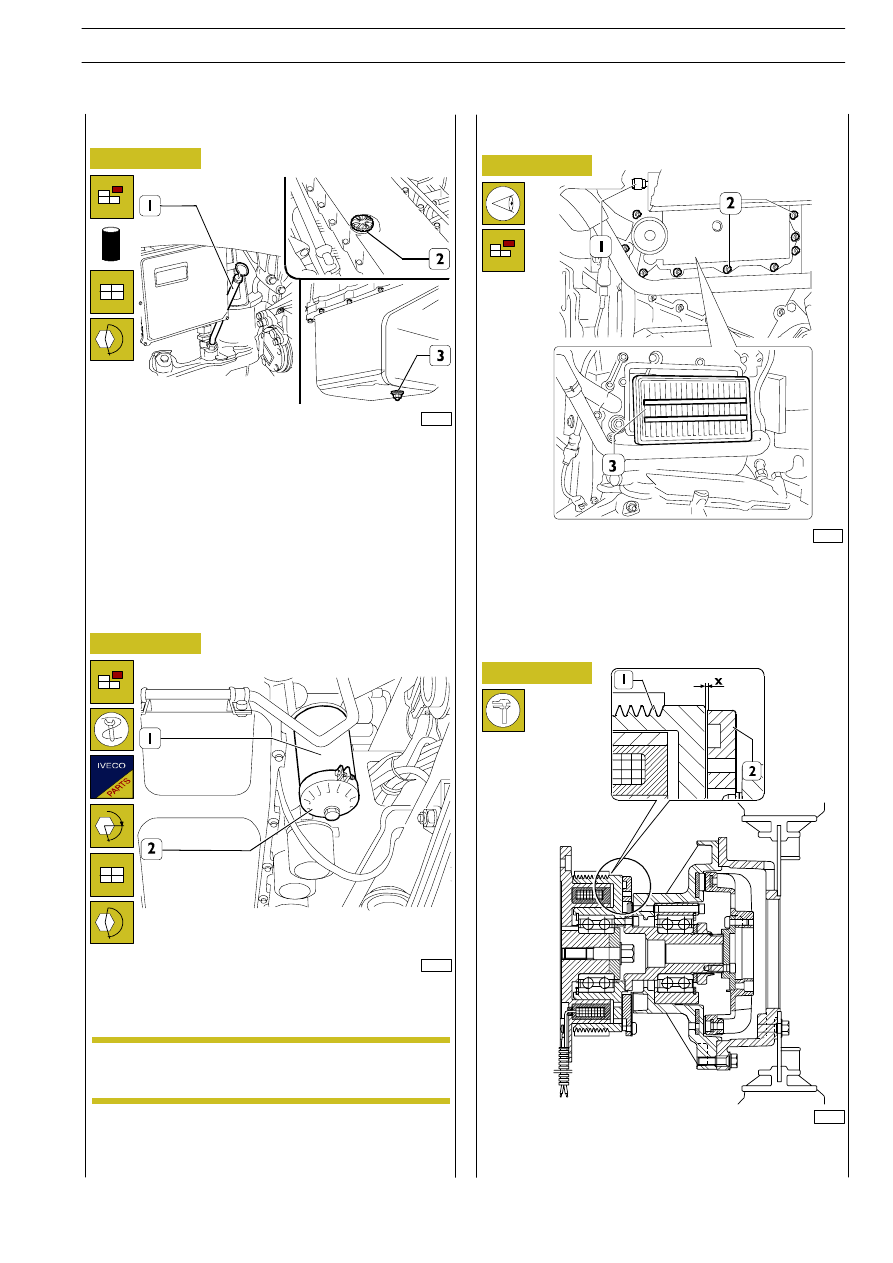

Sfilare l’asta (1) di controllo livello olio.
Da sotto il veicolo rimuovere l’eventuale riparo fonoassor-
bente.
Svitare il tappo (3) dalla coppa e scaricare l’olio motore in un
apposito recipiente.
Riavvitare il tappo sotto la coppa e serrarlo alla coppia pre-
scritta.
Dal bocchettone (2) del coperchio punterie introdurre nel
motore, olio nella quantità e qualità prescritta (Vedere tabella
RIFORNIMENTI nella sezione “GENERALITÀ”).

85493

Figura 2

7.

Sostituzione filtri olio motore

85494

Figura 3

Scaricare l’olio come come descritto nel punto 4. “Sostituzio-
ne olio motore”.
Con l’attrezzo 99360314 (2) smontare i filtri olio (1).

Prima di rimontare le nuove cartucce umettare la
guarnizione con olio motore.

Avvitare a mano i filtri olio (1) fino a contatto del supporto
e poi stringere per 3/4 di giro alla coppia di serraggio prescrit-
ta e procedere come descritto nel punto 4. “Sostituzione olio
motore”.

72563

Figura 4

78842

Figura 5

Con spessimetro controllare il traferro tra il gruppo ancora
(2) e la puleggia (1), esso non deve essere superiore a 2,5 mm.

SERVIZIO M1
9.

Sostituzione olio motore

α

22. Verifica condizione filtro Blow — by tramite

segnalatore di intasamento

- Verificare le condizioni del filtro (3) tramite il segnalatore

di intasamento (1).
Nel caso compaia la zona rossa occorre sostituirlo come
descritto nel servizio T5.

25. Controllo usura frizione giunto

elettromagnetico

NOTA

MANUTENZIONE PROGRAMMATA

9

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

INTERVENTI DI MANUTENZIONE
