Iveco Stralis AT/AD. Manuale - parte 258

88882

88883

88879

88884

88878

88885

Figura 80

Figura 81

Figura 82

Figura 83

Figura 84

Figura 85

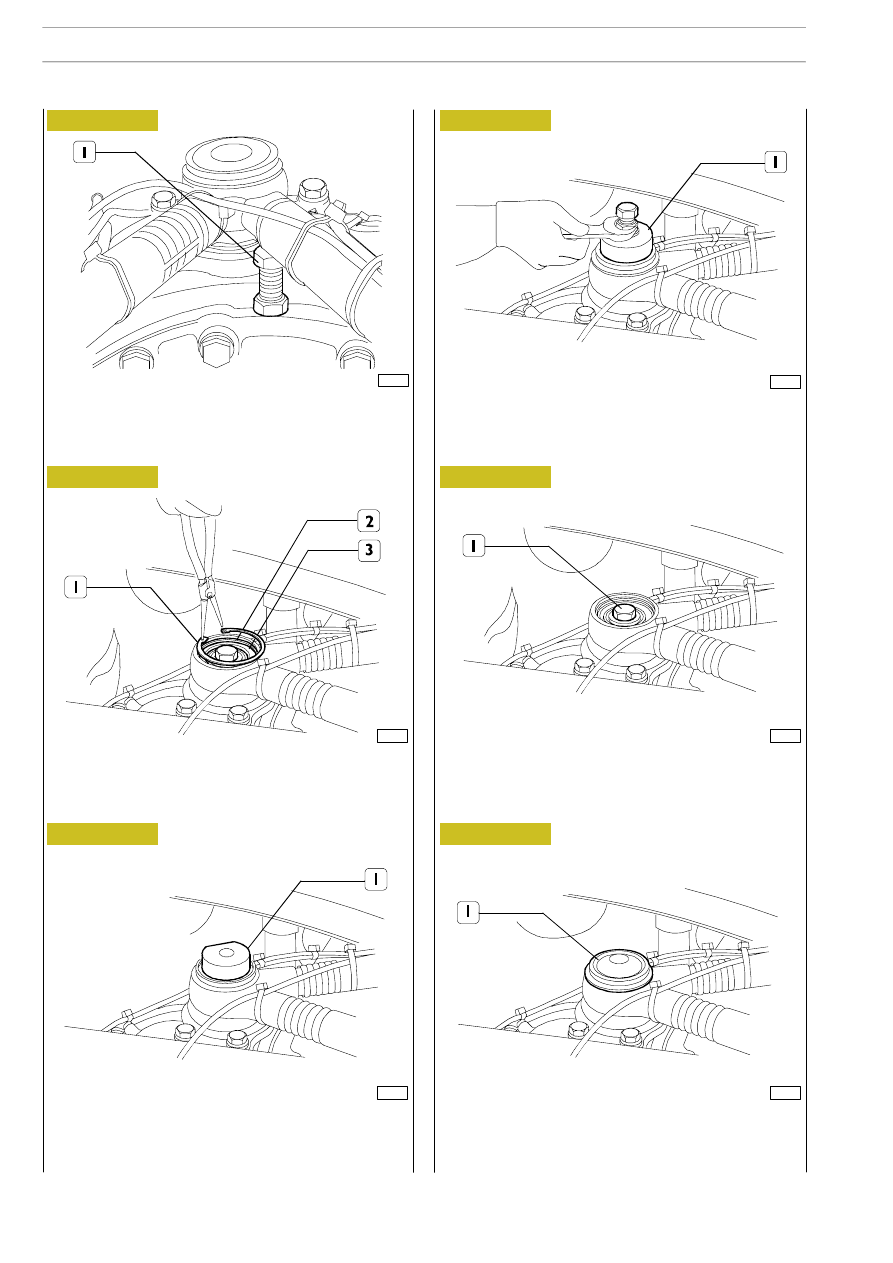

Disporre il particolare (1) dell’attrezzo Sp. 2403 sotto uno dei
bracci del triangolo di reazione al fine di facilitare il montaggio
dell’anello di tenuta superiore.

Montare gli anelli di tenuta (1, 2, 3).

Rimuovere il particolare dell’attrezzo (1) Sp. 2403 (vedi figura
precedente).

Posizionare il distanziale (1) dell’attrezzo Sp. 2403 come in
figura.

Mediante l’attrezzo Sp. 2403 (1) piantare lo snodo sferico e
l’anello di tenuta.

Serrare a coppia la vite (1) (135 Nm).

Montare il coperchio (1).

78

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

38694

73701

Figura 86

Figura 87

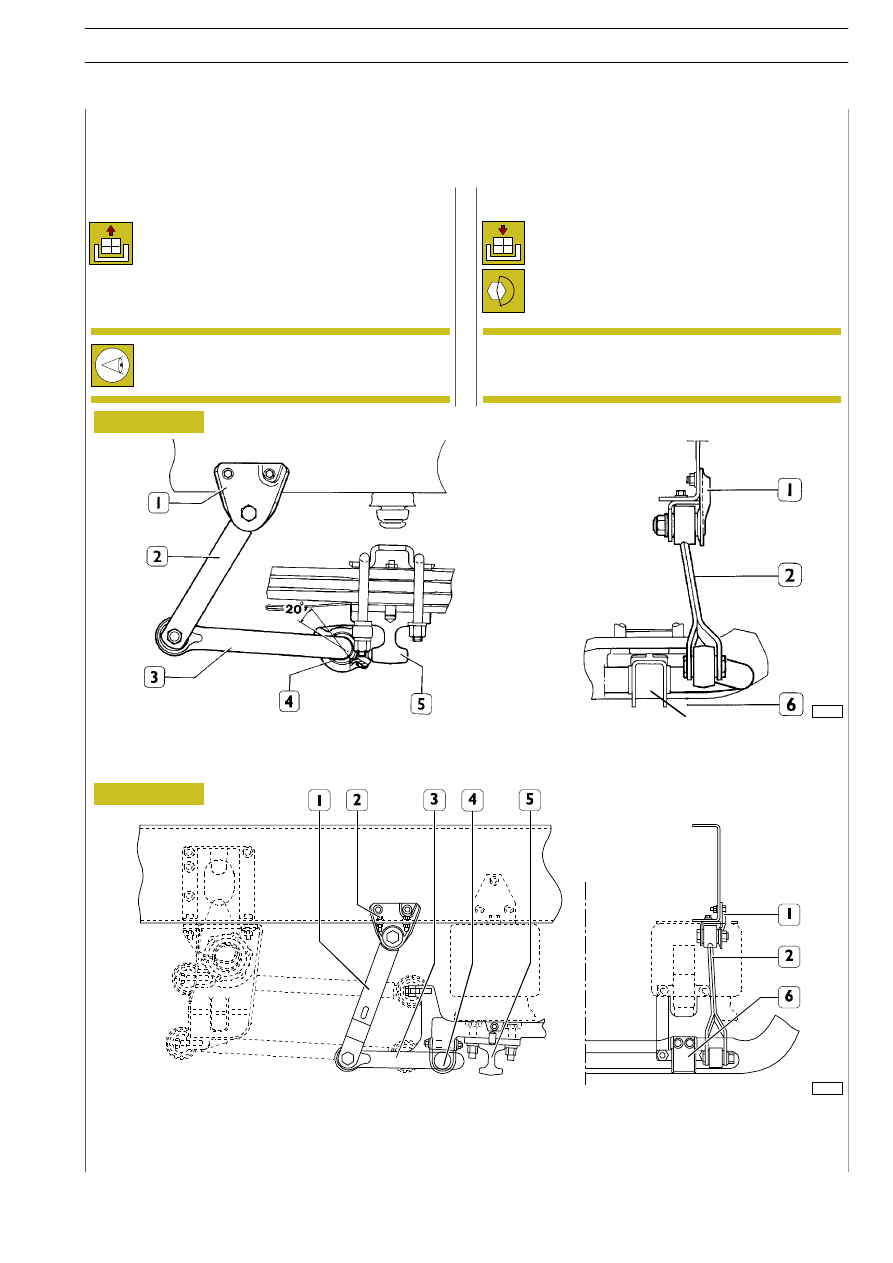

Staccare la barra stabilizzatrice dai suoi punti di colle-
gamento togliendo i dadi o le viti per perni di fissaggio
e le viti di fissaggio cappelli.

SCHEMA DI MONTAGGIO BARRA STABILIZZATRICE ANTERIORE

1. Supporto superiore — 2. Bielletta di collegamento — 3. Barra stabilizzatrice — 4. Semiboccola elastica — 5. Assale anteriore —

6. Cappello.

SCHEMA DI MONTAGGIO BARRA STABILIZZATRICE ANTERIORE VEICOLI 4x2 — 6x2 P

CON SOSPENSIONE PNEUMATICA E BARRE LONGITUDINALI

1. Bielletta di collegamento — 2. Supporto superiore — 3. Barra stabilizzatrice — 4. Semiboccola elastica — 5. Assale anteriore —

6. Cappello.

Controllare che le boccole e/o gli elementi elastici
non siano usurate/i o deteriorate/i, in caso contrario,
sostituire il particolare interessato.

Riattacco

Per il riattacco invertire le operazioni eseguite per lo
stacco ed attenersi alle coppie di serraggio prescritte.

Posizionare le semiboccole (4) in modo che la giun-
zione sia orientata come in figura.

Stacco

NOTA

SOSPENSIONI

79

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

5289

BARRA STABILIZZATRICE

528930

BARRA STABILIZZATRICE ANTERIORE

528940

BARRA STABILIZZATRICE ASSALE AGGIUNTO CENTRALE (veicoli 6x2 C)

528960

BARRA STABILIZZATRICE POSTERIORE

528970

BARRA STABILIZZATRICE ASSALE AGGIUNTO POSTERIORE (veicoli 6x2 P)

72238

72237

38695

Figura 88

Figura 89

Figura 90

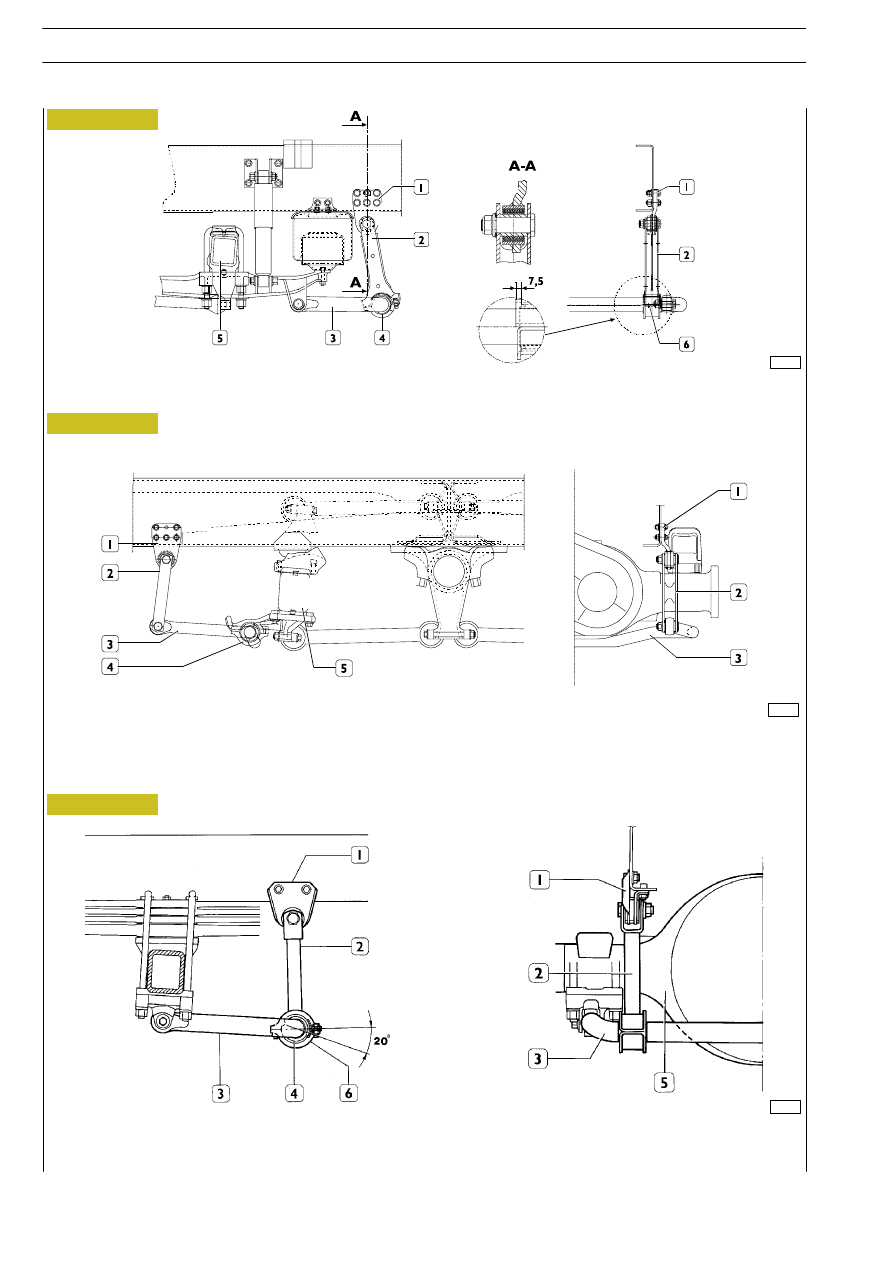

SCHEMA DI MONTAGGIO BARRA STABILIZZATRICE POSTERIORE VEICOLI 4x2 — 6x2 C — 6x4

1. Supporto superiore — 2. Bielletta di collegamento — 3. Barra stabilizzatrice — 4. Semiboccola elastica — 5. Ponte

posteriore — 6. Cappello.

SCHEMA DI MONTAGGIO BARRA STABILIZZATRICE PONTE POSTERIORE VEICOLI 6X2

1. Supporto superiore — 2. Bielletta di collegamento — 3. Barra stabilizzatrice — 4. Semiboccola elastica — 5. Assale anteriore

SCHEMA DI MONTAGGIO BARRA STABILIZZATRICE POSTERIORE VEICOLI 4X2

1. Supporto superiore — 2. Bielletta di collegamento — 3. Barra stabilizzatrice — 4. Semiboccola elastica — 5. Ponte posteriore —

6. Cappello.

80

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

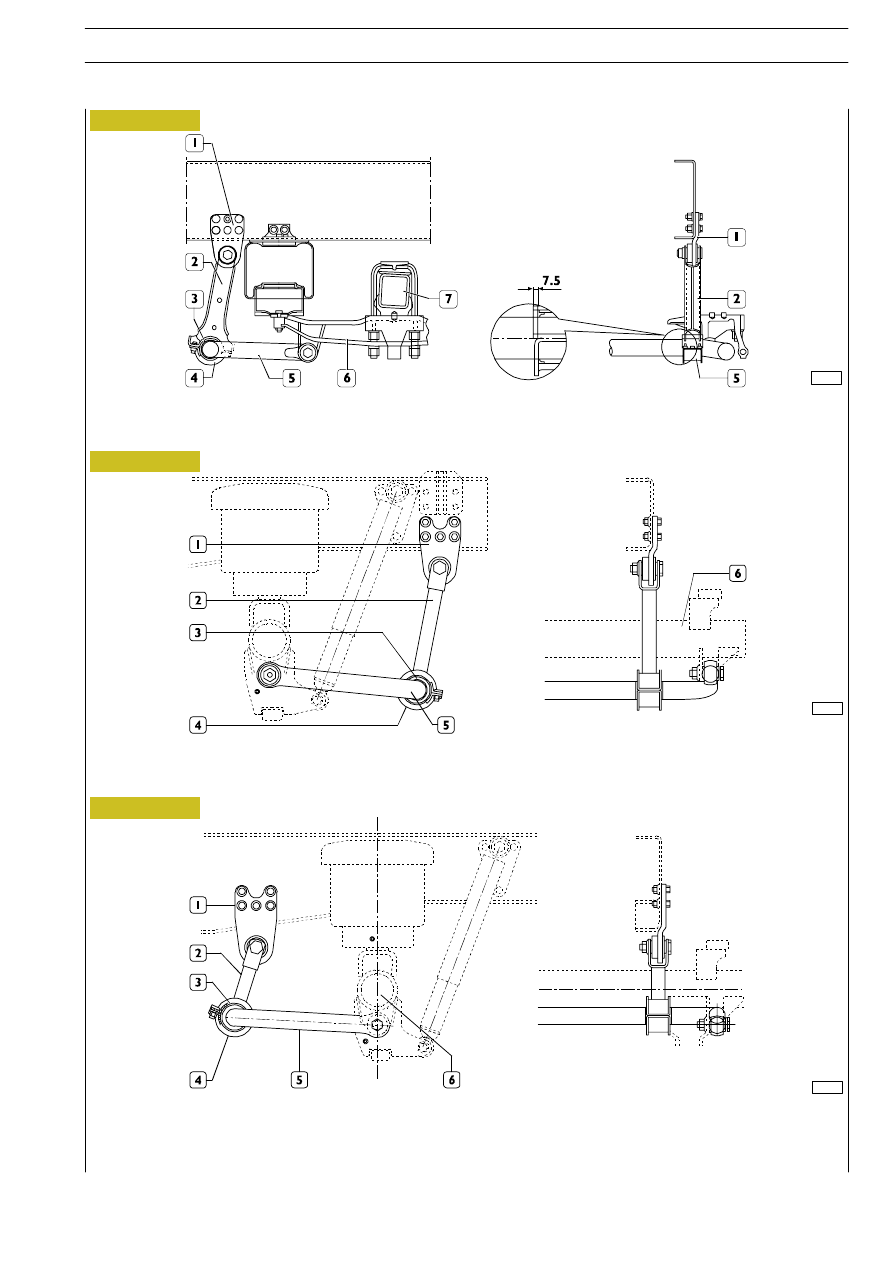

SCHEMA DI MONTAGGIO BARRA STABILIZZATRICE POSTERIORE VEICOLI 6x2 P

E BARRA STABILIZZATRICE INTERMEDIA VEICOLI 6x4

1. Supporto superiore — 2. Bielletta di collegamento — 3. Semiboccola elastica — 4. Cappello — 5. Barra stabilizzatrice —

6. Supporto — 7. Ponte posteriore.

73703

73704

Figura 91

Figura 92

Figura 93

SCHEMA DI MONTAGGIO BARRA STABILIZZATRICE ASSALE AGGIUNTO STERZANTE POSTERIORE VEICOLI 6x2 P

1. Supporto superiore — 2. Bielletta di collegamento — 3. Semiboccola elastica — 4. Cappello — 5. Barra stabilizzatrice —

6. Assale aggiunto.

73702

SCHEMA DI MONTAGGIO BARRA STABILIZZATRICE ASSALE AGGIUNTO RIGIDO POSTERIORE

VEICOLI 6x2 P CON SOSPENSIONE PNEUMATICA

1. Supporto superiore — 2. Bielletta di collegamento — 3. Semiboccola elastica — 4. Cappello — 5. Barra stabilizzatrice —

6. Assale aggiunto.

SOSPENSIONI

81

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
