Iveco Stralis AT/AD. Manuale - parte 227

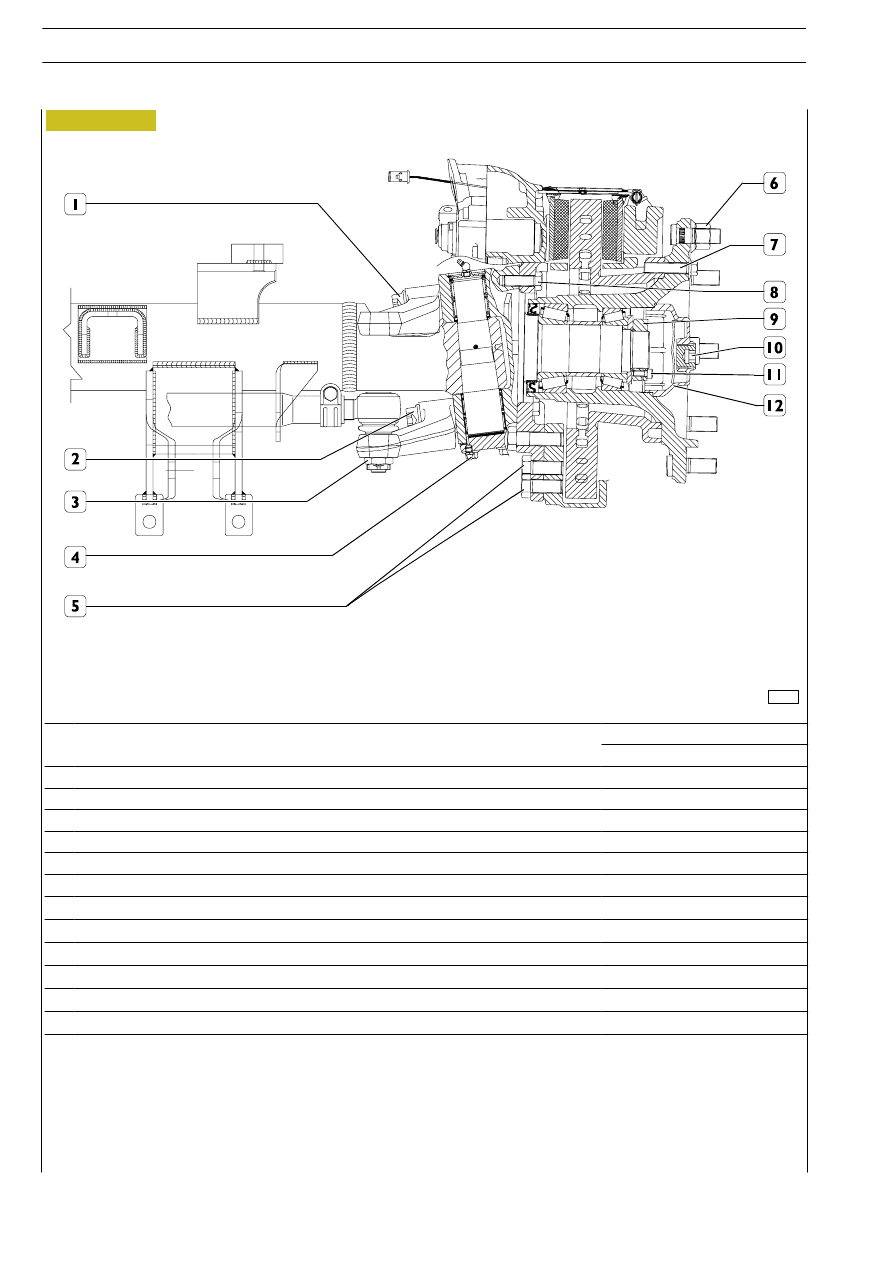

84547
Figura 2
S
TRALIS
AT/AD
84

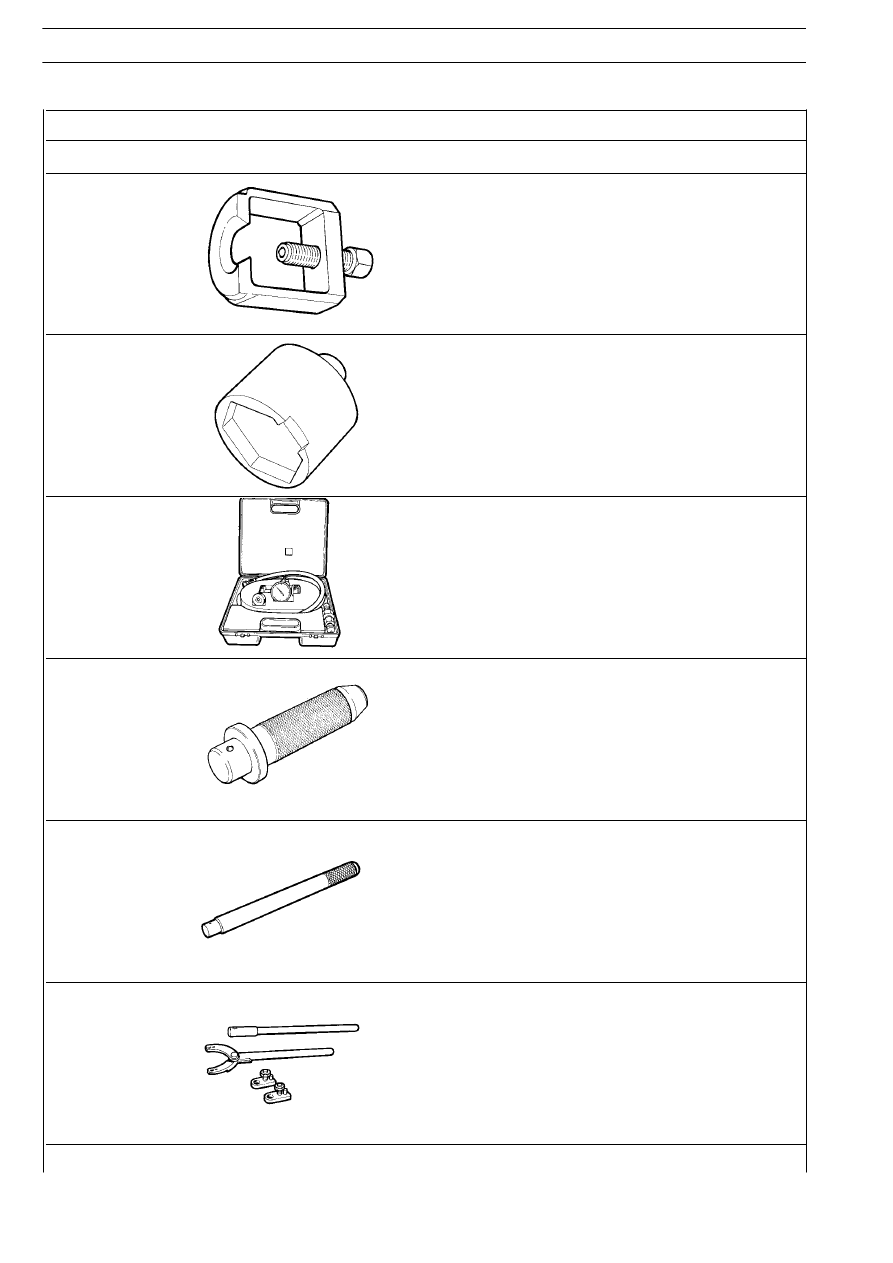

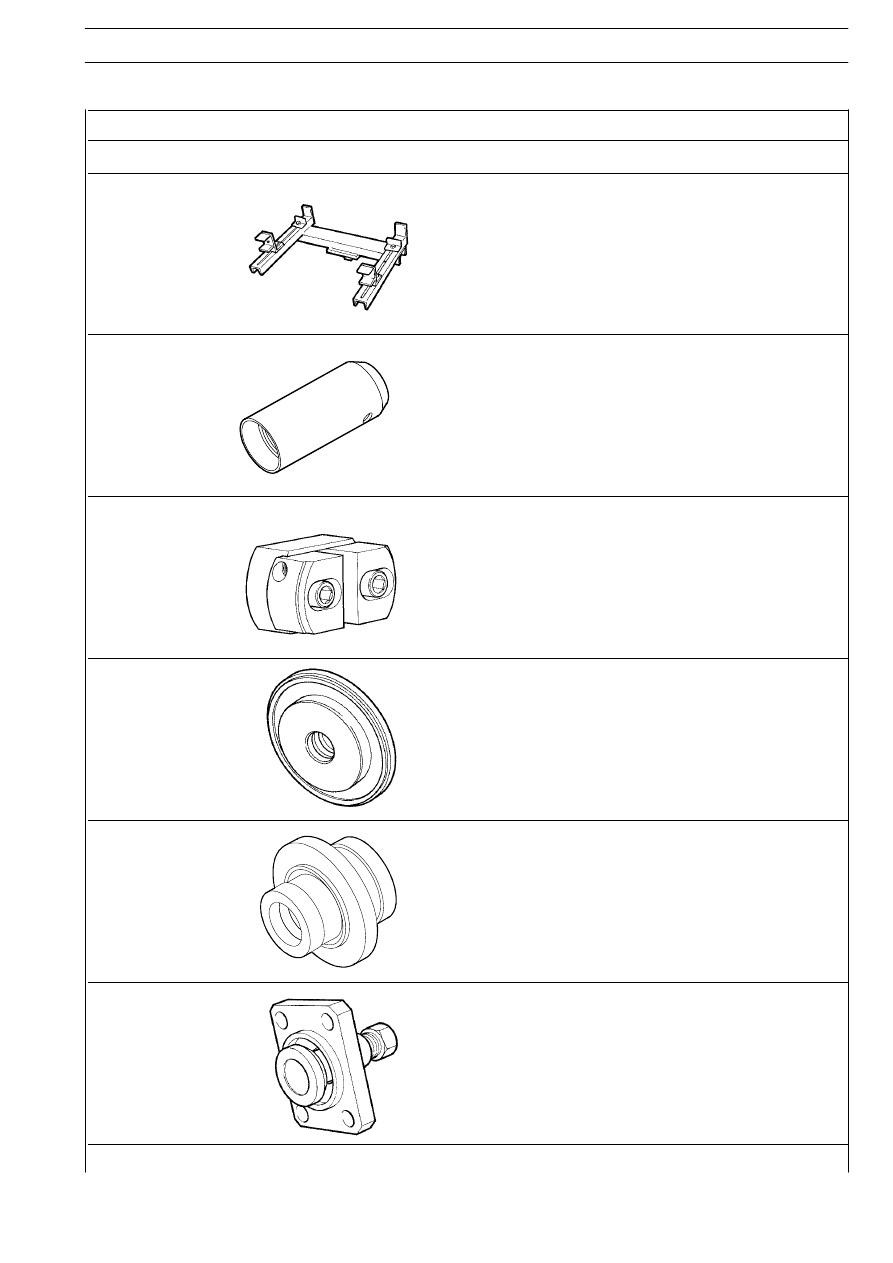

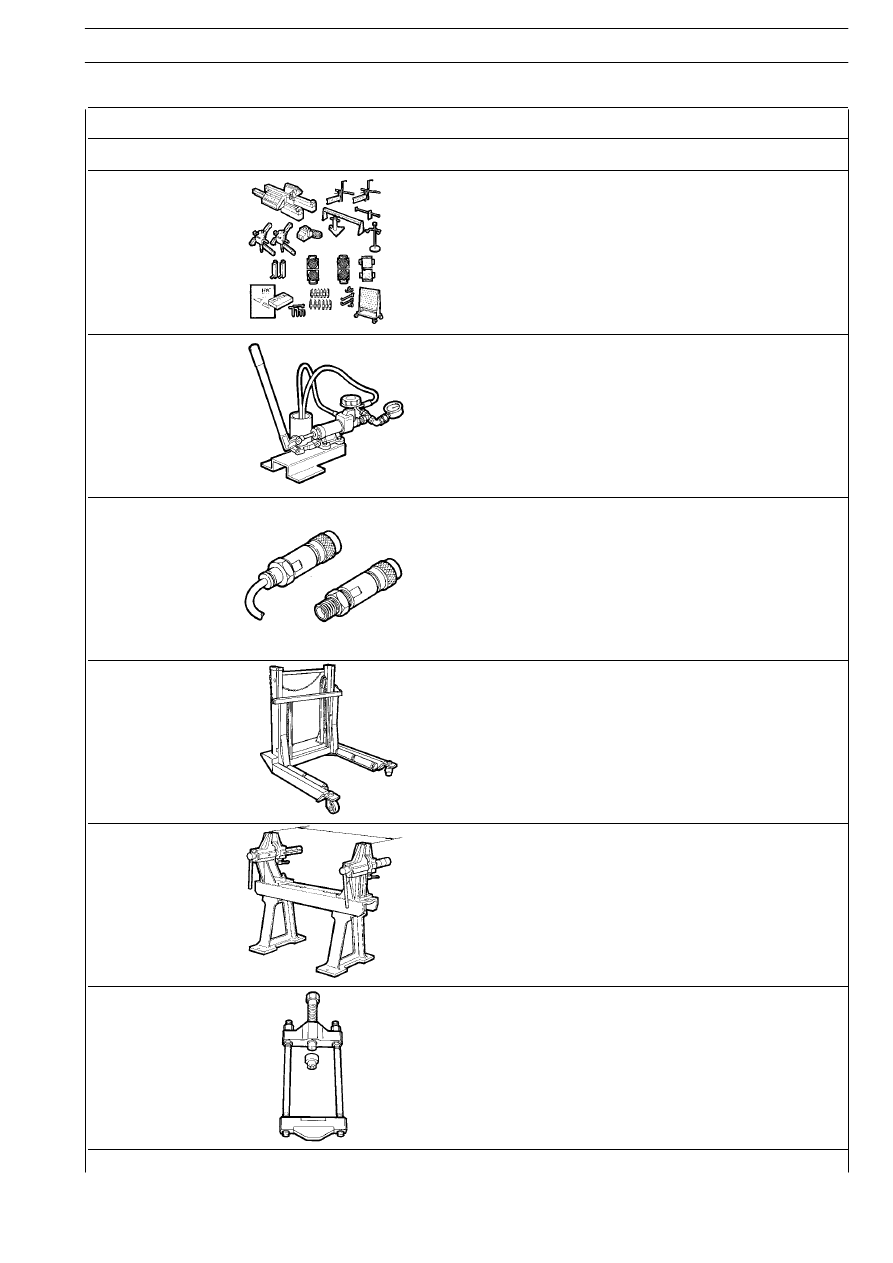

ASSALE AGGIUNTO POSTERIORE STERZANTE A SOLLEVAMENTO PNEUMATICO 57080/DI (N 8072)
Base — Giugno 2004
Print 603.93.333
COPPIE DI SERRAGGIO
PARTICOLARE
COPPIA
Nm
(kgm)
1
Vite flangiata fissaggio leva tirante trasversale sul fuso a snodo
1325
± 75
(135
± 7,6)
2
Vite flangiata fissaggio leva longitudinale sul fuso a snodo
1325
± 75
(135
± 7,6)
3
Dado ad intagli per fissaggio perno testa a snodo
300 *
30 *
4
Vite testa esagonale flangiata fissaggio coperchio ralla inferiore sul fuso a snodo
117
± 6
(11,7
± 0,6)
5
Vite testa esagonale autobloccante M 20x1,5 fissaggio pinza freno
615,5
± 61,5
(61,5
± 6,1)
6
Dado di fissaggio ruote
665,5
± 66,5
(66,6
± 6,6)
7
Vite testa esagonale fissaggio disco freno al mozzo ruota
281,5
± 13,5
(28,1
± 1,5)
8
Vite testa esagonale autobloccante M 16x1,5 fissaggio supporto pinze freno al fuso snodo
313,5
± 15,5
(313,5
± 15,5)
9
Ghiera fissaggio cuscinetti ruota
515,5
± 24,5
(51,5
± 2,4)
10
Tappo filettato per coperchio mozzo ruota
57,5
± 7,5
(5,8
± 0,2)
11
Vite testa cilindrica con esagono incassato bloccaggio ghiera registro cuscinetti ruota
27,5
± 2,5
(2,7
± 0,2)
12
Coperchio per mozzo ruota
•
130
± 10
(132
± 0,1)
*
Coppia minima — coppia massima, serrare fino al primo intaglio coincidente con il foro per copiglia
• Applicare sulla superficie di contatto coperchio/mozzo ruota, Loctite 574
