Iveco Stralis AT/AD. Manuale - parte 184

40055

39635

39636

Figura 9

Figura 10

Figura 11

Figura 12

Figura 13

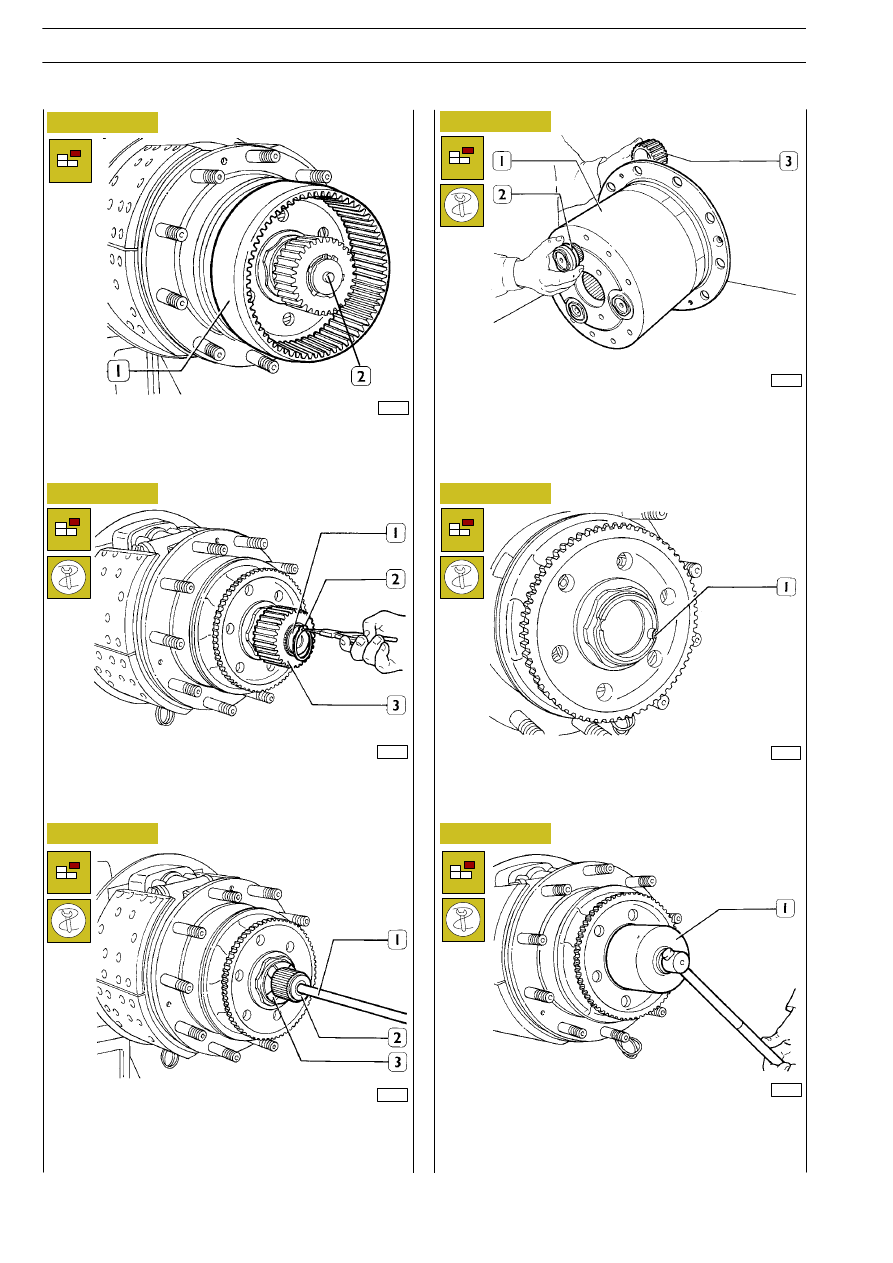

Sfilare la corona (1) dal portacorona.
Togliere il perno di spallamento (2).

Mediante appropriate pinze togliere l’anello di sicurezza (2),
sfilare l’ingranaggio solare (3) dal semialbero.

Avvitare l’attrezzo 99374451 (1) nella sede del perno di spal-
lamento e sfilare il semialbero (2) dal canotto portante.
Togliere l’anello distanziale (3).

Figura 14

40056

Espellere dal supporto satelliti (1), i perni di supporto (2).
Togliere dal supporto (1) i satelliti (3) e recuperare i rullini e
gli anelli distanziali.

39637

Mediante appropriato punzone raddrizzare le acciaccature (1)
sul dado di registro.

Mediante la chiave a bussola 99354207 (1) svitare il dado di
registro.

39638

525130

Smontaggio mozzi ruote

76

PONTE POSTERIORE 451391

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

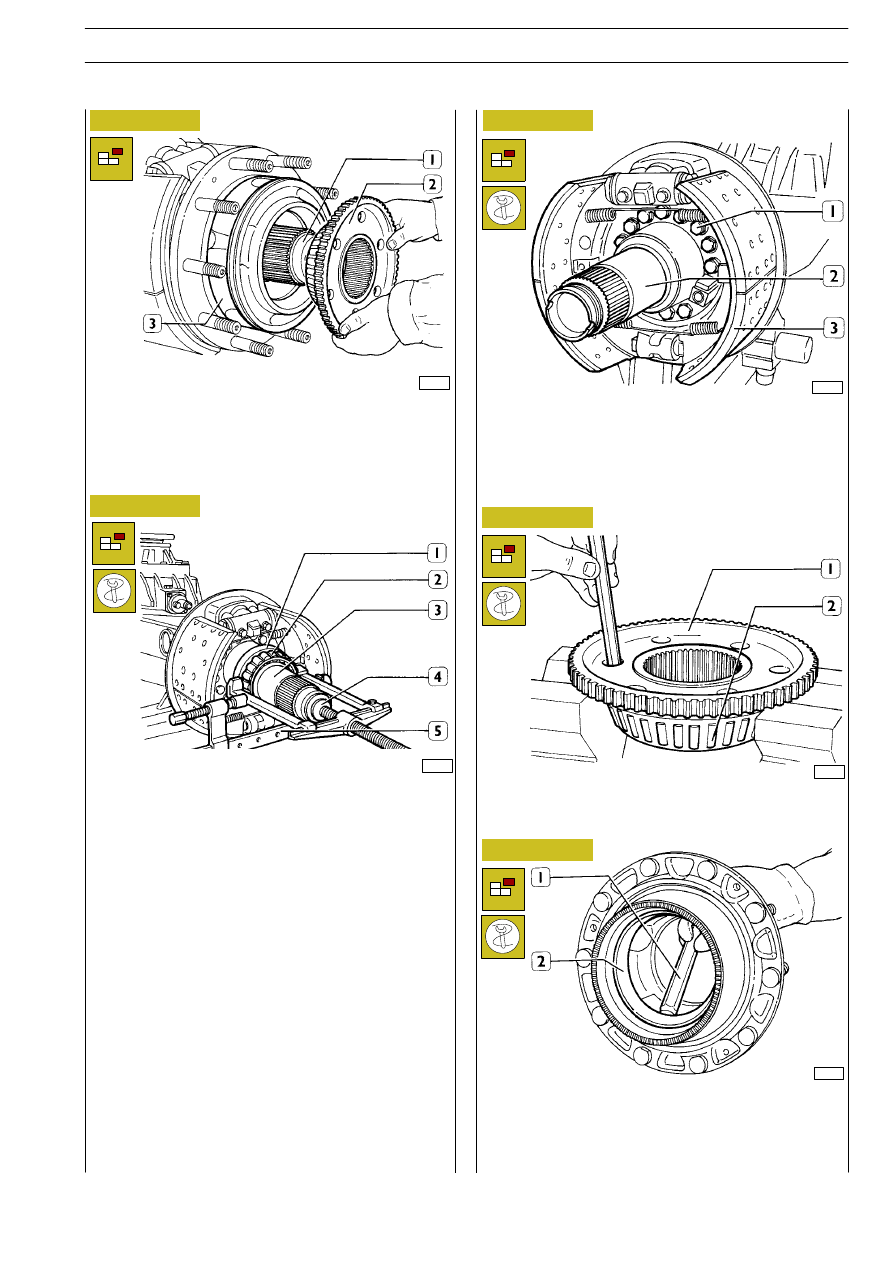

Controllare il cannotto portante (2) e, nel caso risultasse dan-
neggiato, sostituirlo operando come segue.
Svitare le viti (1), smontare il piatto porta freno (3) e il cannot-
to (2) dalla scatola ponte.

39639

39640

39641

Figura 15

Figura 16

Figura 17

Figura 18

Figura 19

Sfilare dal cannotto portante (1), il porta corona (2) completo
di cuscinetto e il mozzo ruota (3), completo.

Controllare che la superficie dell’anello (1) su cui ruota l’anello
di tenuta del mozzo non sia danneggiata o usurata, in caso con-
trario sostituisce l’anello (1).
Con estrattore costituito da: ponte 99341003, appigli
99341023, tiranti 99341020, strettoio 99341015 (5) e bloc-
chetto di reazione 99345055 (4), estrarre l’anello (1, se neces-
saria la sostituzioine) e/o l’anello interno (2) del cuscinetto a
rulli conici dal cannotto (3).

39642

Espellere dal porta corona (1), mediante un apposito battitoio
inserito attraverso i fori ricavati sul porta corona, il cuscinetto
esterno a rulli conici (2).

39643

Usando un battitoio generico (1) in bronzo, spiantare l’anello
esterno (2) per cuscinetto interno. Insieme si sfilerà anche
l’anello di tenuta. Procedendo nello stesso modo espellere
l’anello esterno del cuscinetto esterno. Se necessario smon-
tare la ruota fonica.

PONTE POSTERIORE 451391

77

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

39644

Figura 20

Figura 21

CONTROLLO DEI PARTICOLARI COMPO-
NENTI MOZZI RUOTE ED I RIDUTTORI EPI-
CICLOIDALI

Pulire accuratamente i particolari componenti il
mozzo ruota. Esaminare i semialberi e controllare che
non presentino deformazioni. Eseguire l’eventuale
raddrizzatura dei semialberi impiegando una pressa
idraulica; se con questa operazione non si ottengono
risultati apprezzabili procedere alla loro sostituzione.
Controllare le colonnette fissaggio ruota; se presen-
tano deformazioni o danneggiamenti della filettatura,
procedere alla loro sostituzione, operando sotto
pressa, al termine del montaggio controllare che l’er-
rore di ortogonalità non sia superiore a 0,3 mm.
Lubrificare i cuscinetti e far ruotare liberamente la
gabbia porta rulli; la rotazione deve essere regolare
e non presentare indurimenti.
Verificare le filettature dei dadi per registrazione
cuscinetti mozzi e le filettature dei canotti portanti: se
necessario sostituire i dadi. Controllare il collettore
olio; nel caso risultasse danneggiato sostituirlo.
Sostituire con particolari nuovi, tutti gli elementi di
tenuta.
Pulire accuratamente tutti i particolari componenti i
riduttori epicicloidali.
Controllare visivamente le dentature del porta
corona, della corona, degli ingranaggi satelliti e dell’in-
granaggio solare.
Controllare gli anelli distanziatori, l’anello distanziale,
i rulllini per cuscinetto ed i perni di supporto.
Nel caso detti particolari risultino danneggiati od usu-
rati procedere alla loro sostituzione.

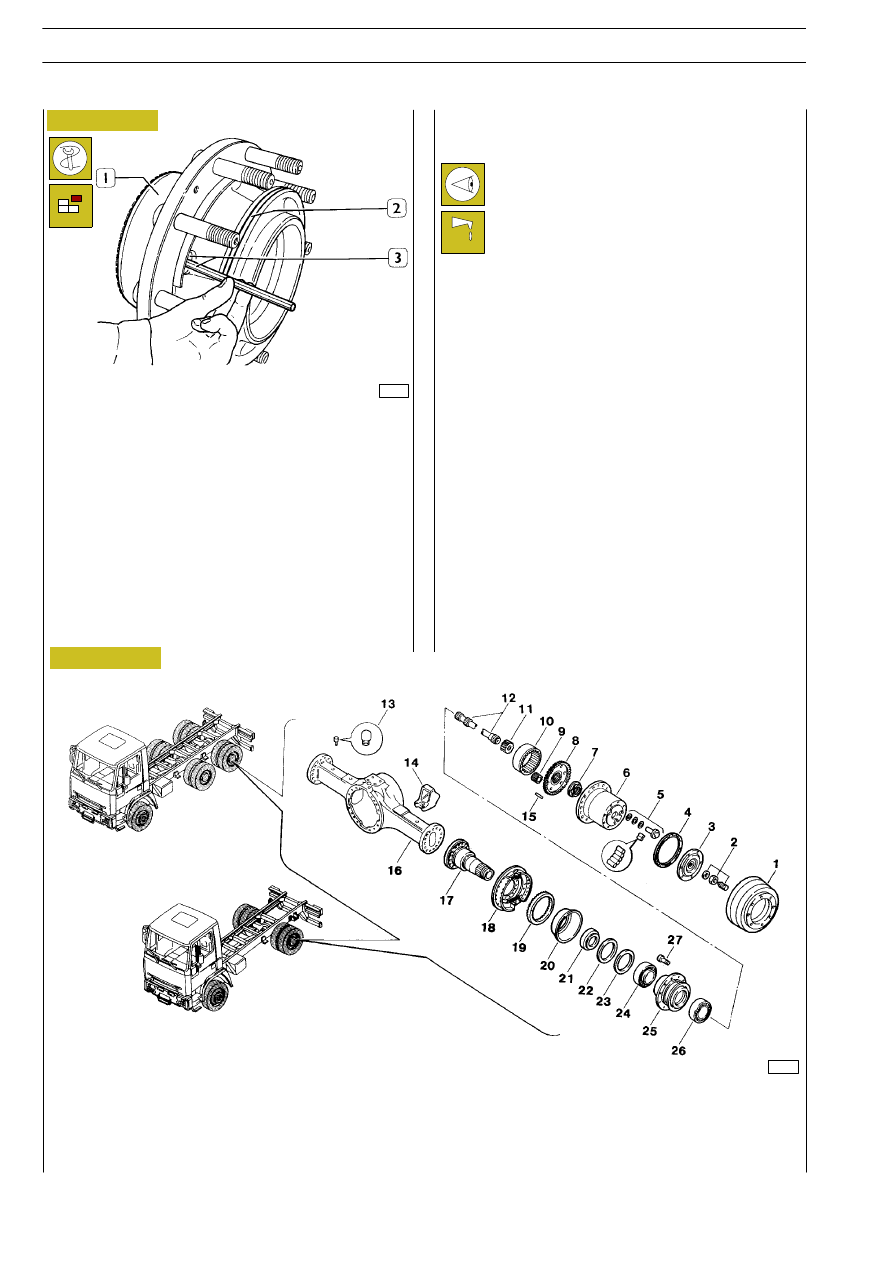

Controllare il collettore olio (1) e, nel caso risultasse danneg-
giato, sostituirlo. A tale scopo espellerlo, mediante un battitoio
appropriato ed inserito, attraverso le feritoie ricavate sul
mozzo (3). Rimuovere l’anello sagomato (2) di tenuta.

40430

PARTICOLARI COMPONENTI IL MOZZO RUOTA

1. Tamburo freno — 2. Dado e vite di registro — 3. Coperchio — 4. Guarnizione — 5. Perno e rulli per satelliti — 6. Porta satelliti —

7. Dado di registro — 8. Porta corona — 9. Satellite — 10. Corona — 11. Planetario — 12. Semialbero — 13. Sfiato — 14. Mensola —

15. Perno di spallamento — 16. Scatola ponte — 17. Canotto portante — 18. Gruppo freno — 19. Ruota fonica — 20. Coppa rac-

cogli olio — 21. Anello d’appoggio — 22. Anello di tenuta — 23. Anello di tenuta — 24. Cuscinetto — 25. Mozzo ruota — 26. Cusci-

netto — 27. Colonnetta.

78

PONTE POSTERIORE 451391

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

39645

39646

40410

71537

Figura 22

Figura 23

Figura 24

Figura 25

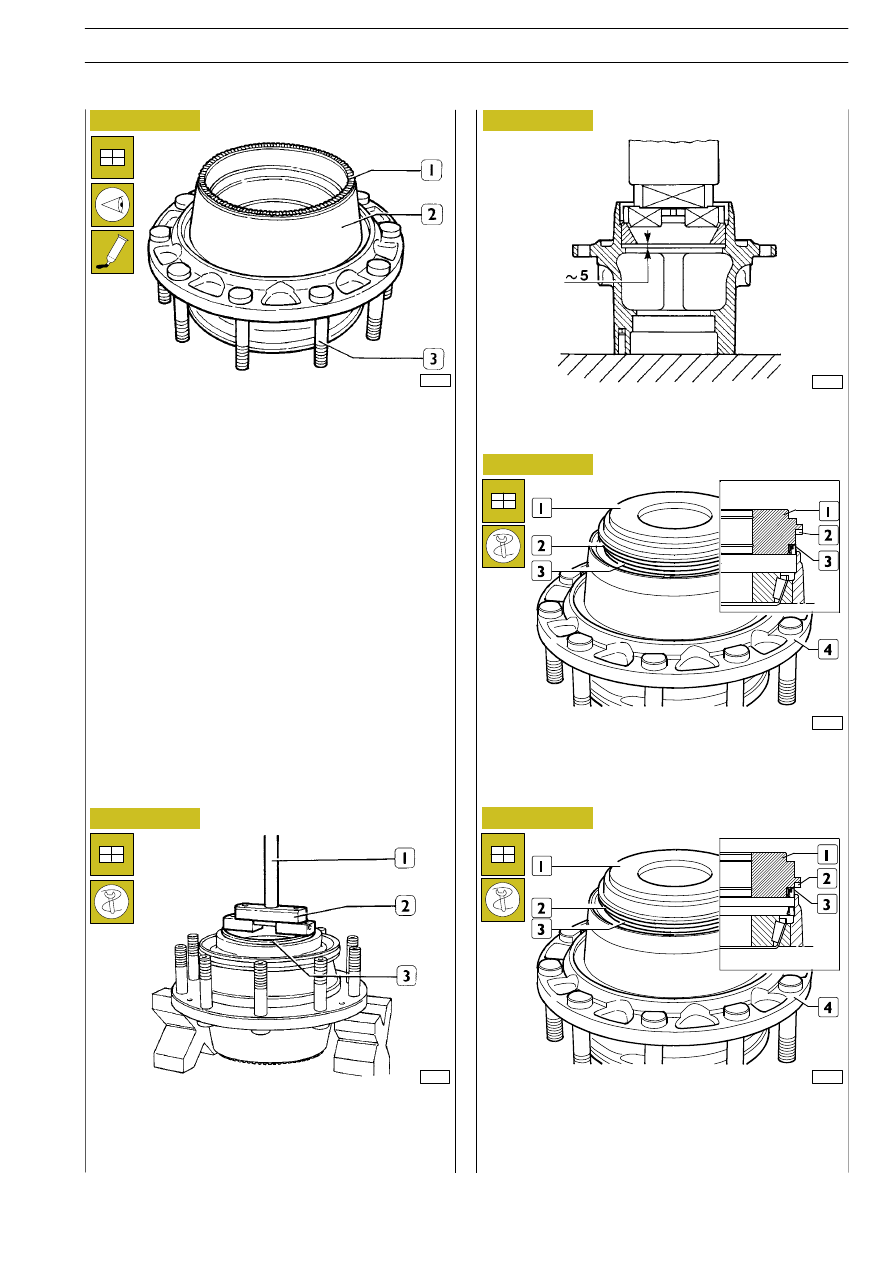

Dovendo sostituire le colonnette (3), assicurarsi, prima del
montaggio di quelle nuove, che il piano d’appoggio della testa
delle colonnette sia esente da scorie, bavature o bollature.

Mediante battitoio 99374093 (2), eseguire (sotto pressa) il
piantaggio dell’anello esterno del cuscinetto esterno (3) arre-
stando il piantaggio a circa 5 mm dalla battuta; ultimare quindi
il

piantaggio

manualmente

utilizzando

l’impugnatura

99370007 (1).

Ultimare il piantaggio manualmente utilizzando l’impugnatura
99370007. Ruotare la stessa operazione per l’anello esterno
del cuscinetto interno.

Con pressa idraulica e con calettatore 99374161 (1) e com-
pleto di anello (2) posizionati come in figura, montare l’anello
di tenuta interno (3) di colore marrone, nel mozzo ruota (4).

A piantaggio ultimato controllare che le colonnette siano per-
fettamente a battuta sul mozzo e che l’errore di ortogonalità
non sia superiore a 0,3 mm.

Dovendo sostituire la coppa raccogli olio (2) occorre, prima
del montaggio del particolare nuovo, spalmare la superficie
d’attacco al mozzo della coppa e la sede sul mozzo della
medesima con sigillante: LOCTITE 573.

Rimontare la ruota fonica (1) assicurandosi, a montaggio ulti-
mato, che la ruota ”fonica” appoggi perfettamente sulla sede
del mozzo.
Controllare mediante comparatore centesimale che l’ortogo-
nalità della ruota fonica non sia superiore a 0,2 mm.

71538

Figura 26

Con pressa idraulica e con calettatore 99374161 (1) comple-
to di anello (2) posizionati come in figura, montare l’anello di
tenuta interno (3) di colore blu, ingrassato all’interno, nel moz-
zo ruota (4).

PONTE POSTERIORE 451391

79

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

525030

MONTAGGIO MOZZI RUOTE
