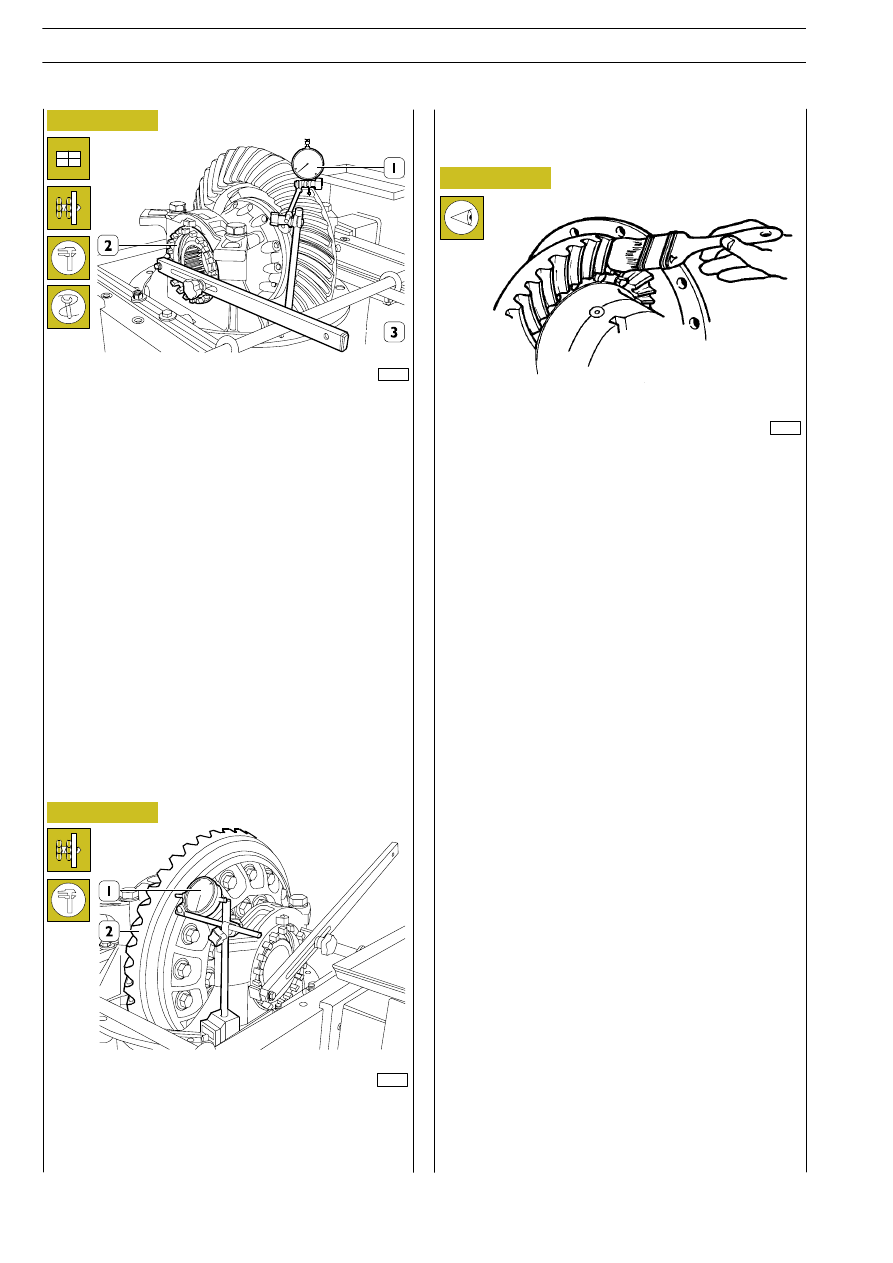

Registrare il giuoco assiale fra i denti del gruppo pignone — co-
rona che deve risultare di 0,26

÷0,50 mm procedendo come

segue:

- bloccare la rotazione del pignone conico mediante at-

trezzo 99370317;

- posizionare il comparatore a base magnetica (1) come

in figura;

- mediante chiave 99355025 (3) allentare la ghiera di regi-

stro lato corona e serrare, di pari entità, la ghiera di regi-
stro (2) del lato opposto, questo accorgimento serve a
non far variare il divaricamento dei cappelli registrato
precedentemente;

- procedere come descritto fino ad ottenere il giuoco pre-

scritto.

Il giuoco deve essere controllato su 4 punti equidistanti.

49248

49246

19451

Figura 76

Figura 77

Figura 78

Applicare, con un pennello, un leggero strato di blu di prussia
sulla corona.
Ruotare il pignone e rilevare l’impronta del contatto dei denti
del pignone sui denti della corona.
Nelle figure seguenti sono illustrati possibili contatti ed il mo-
do per correggere eventuali errori.

Controllare, mediante un comparatore (1) a base magnetica,
che la corona (2) non presenti un sfarfallamento superiore
a 0,20 mm. Nel caso risulti superiore smontare il gruppo diffe-
renziale ed accertarne la causa.

Rimontare e ripetere le operazioni di registrazione descritte
precedentemente.

36

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

19453

19454

Figura 79

Figura 80

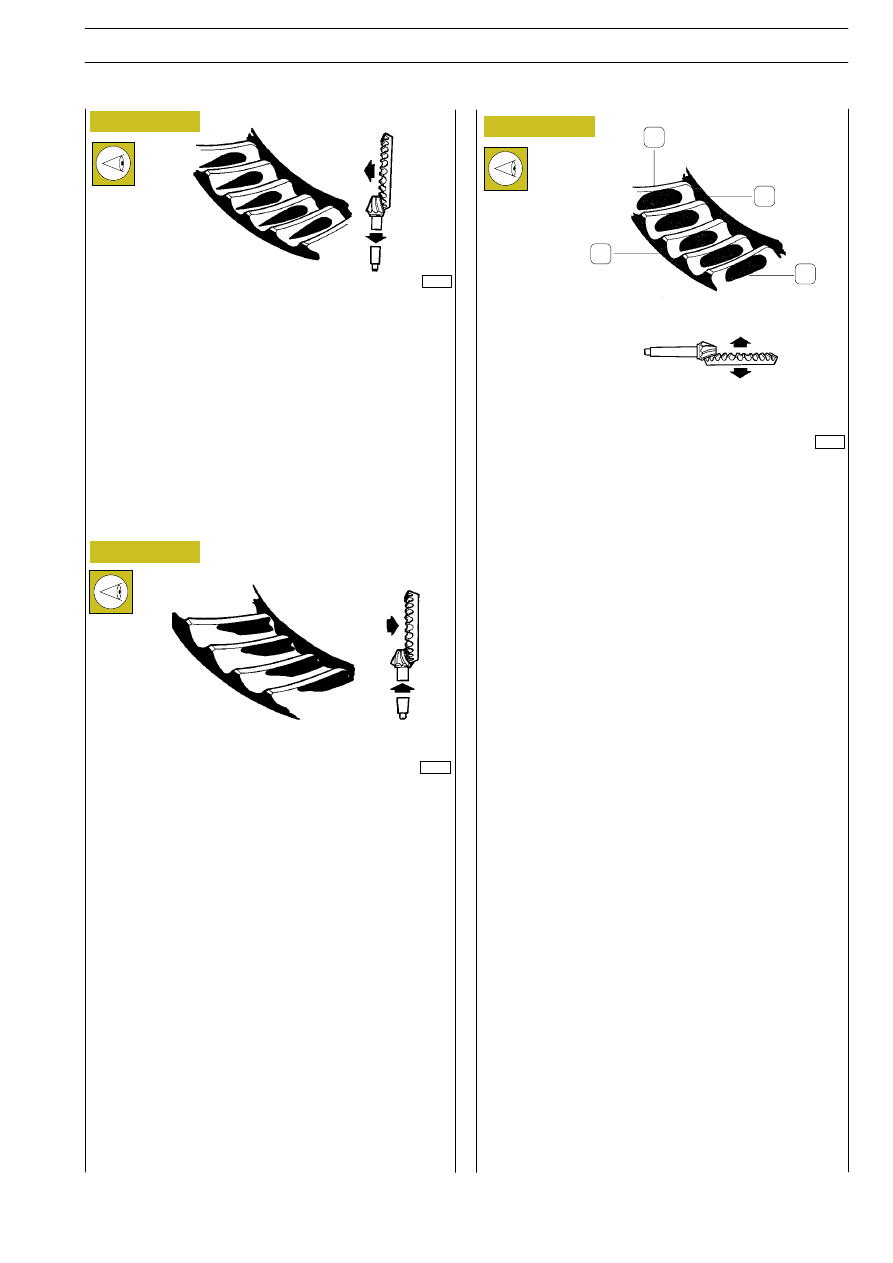

Contatti troppo verso la cresta denti corona

Condizioni A—B. Indica che il pignone è fissato troppo
all’esterno e quindi occorre regolarlo ulteriormente.
Per regolare l’esatta posizione del pignone, occorre togliere
spessori sotto il supporto del pignone, in modo da ottenere
l’esatto contatto.

Condizione A. Dopo aver tolto gli spessori, portare il giuoco
verso il massimo.

Condizione B. Rilevare il giuoco e ripristinarlo dopo aver
tolto gli spessori.

Riduzione del giuoco

Aumento del giuoco

1

Rilascio, fianco concavo del dente

2

Punta

3

Tiro, fianco convesso del dente

4

Tallone

TIRO. Centrale tendente verso la punta sulla fascia del dente
e centrale sul profilo del dente.

RILASCIO. Centrale tendente al tallone sulla fascia del dente
e centrale sul profilo del dente.

Indica che il pignone è fissato in modo corretto.

Si può ulteriormente modificare la posizione del contatto
variando il giuoco pignone—corona.

Condizione E. Diminuire il giuoco.

Codizione F. Aumentare il giuoco.

19452

Contatti troppo sul bassofondo denti corona

Condizioni C—D. Indica che il pignone è fissato troppo pro-
fondamente e quindi occorre regolarlo ulteriormente.
Per regolare l’esatta posizione del pignone occorre aggiunge-
re spessori sotto il supporto del pignone in modo da ottenere
l’esatto contatto.

Condizione C. Rilevare il giuoco e ripristinare dopo aggiunta
di spessori.

Codizione D. Dopo aver aggiunto gli spessori portare il
giuoco verso il minimo.

Figura 81

AREA DEL CONTATTO TEORICO

1

2

3

4

PONTE POSTERIORE ARVINMERITOR MS 13—175

37

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Figura 82

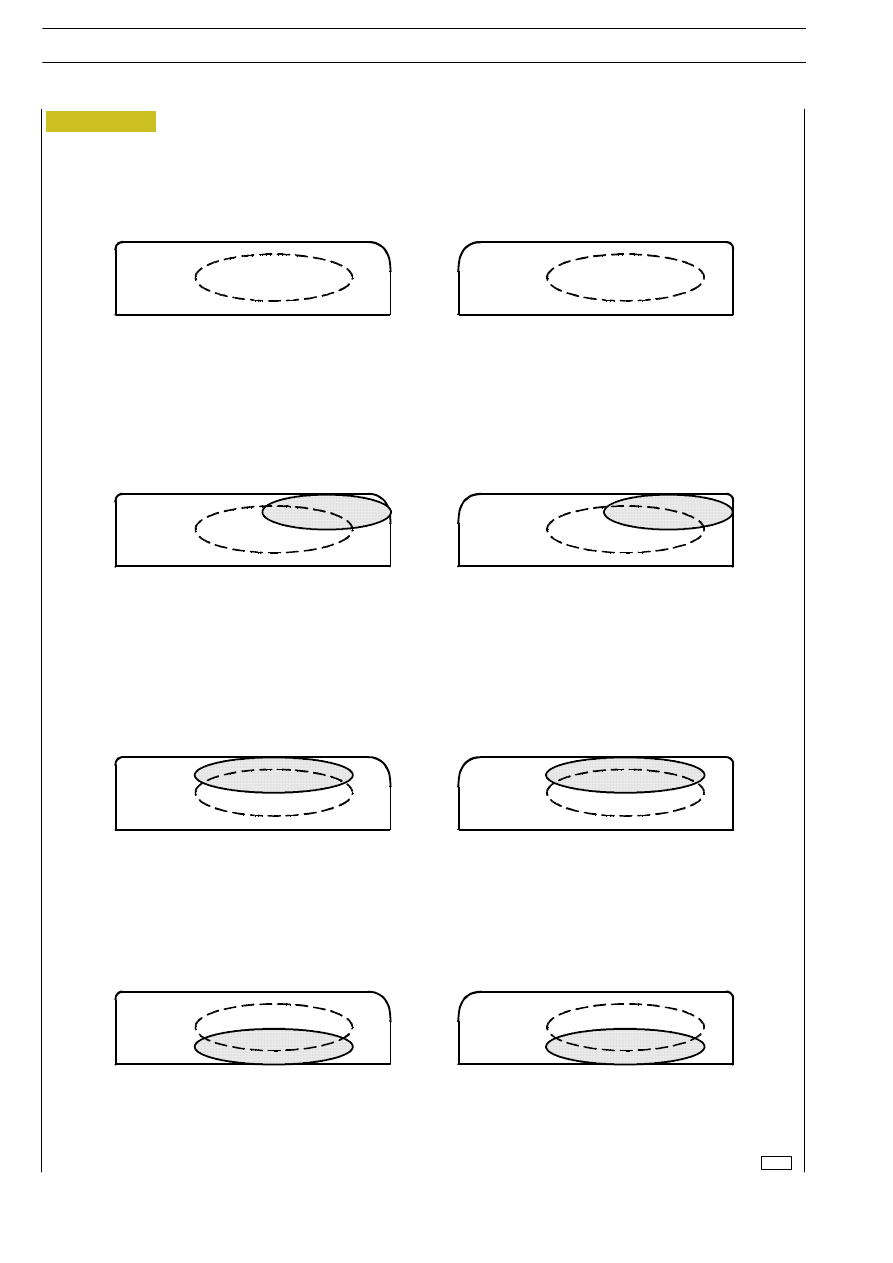

CONTATTI TEORICI

60676

TIRO

(FIANCO CONVESSO CORONA)

CRESTA

RILASCIO

(FIANCO CONCAVO CORONA)

CRESTA

TALLONE

PUNTA

TALLONE

TALLONE

PUNTA

TALLONE

TALLONE

PUNTA

TALLONE

TALLONE

PUNTA

TALLONE

BASSOFONDO

BASSOFONDO

BASSOFONDO

BASSOFONDO

BASSOFONDO

BASSOFONDO

BASSOFONDO

BASSOFONDO

—TIRO

: CENTRALE TENDENTE ALLA PUNTA SULLA FASCIA DEL DENTE E CENTRALE

SUL PROFILO DEL DENTE

—RILASCIO

: CENTRALE TENDENTE AL TALLONE SULLA FASCIA DEL DENTE E CENTRALE

SUL PROFILO DEL DENTE

CONDIZIONE “A”

TIRO

CRESTA

RILASCIO

CRESTA

—TIRO — RILASCIO

: CONTATTI TROPPO ALLA CRESTA

— TIRO

: CONTATTO TROPPO ALLA PUNTA

— RILASCIO

: CONTATTO TROPPO AL TALLONE

— AZIONI CORRETTIVE

: TOGLIERE SPESSORI ED AUMENTARE IL GIOCO AL MASSIMO

CONDIZIONE “B”

CRESTA

CRESTA

—TIRO — RILASCIO

: CONTATTI TROPPO ALLA CRESTA

— AZIONI CORRETTIVE

: RILEVARE IL GIOCO, TOGLIERE SPESSORI E RIPRISTINARE IL GIOCO

CONDIZIONE “C”

CRESTA

CRESTA

—TIRO — RILASCIO

: CONTATTI TROPPO SUL BASSOFONDO

— AZIONI CORRETTIVE

: RILEVARE IL GIOCO, AGGIUNGERE SPESSORI E RIPRISTINARE IL GIOCO

38

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

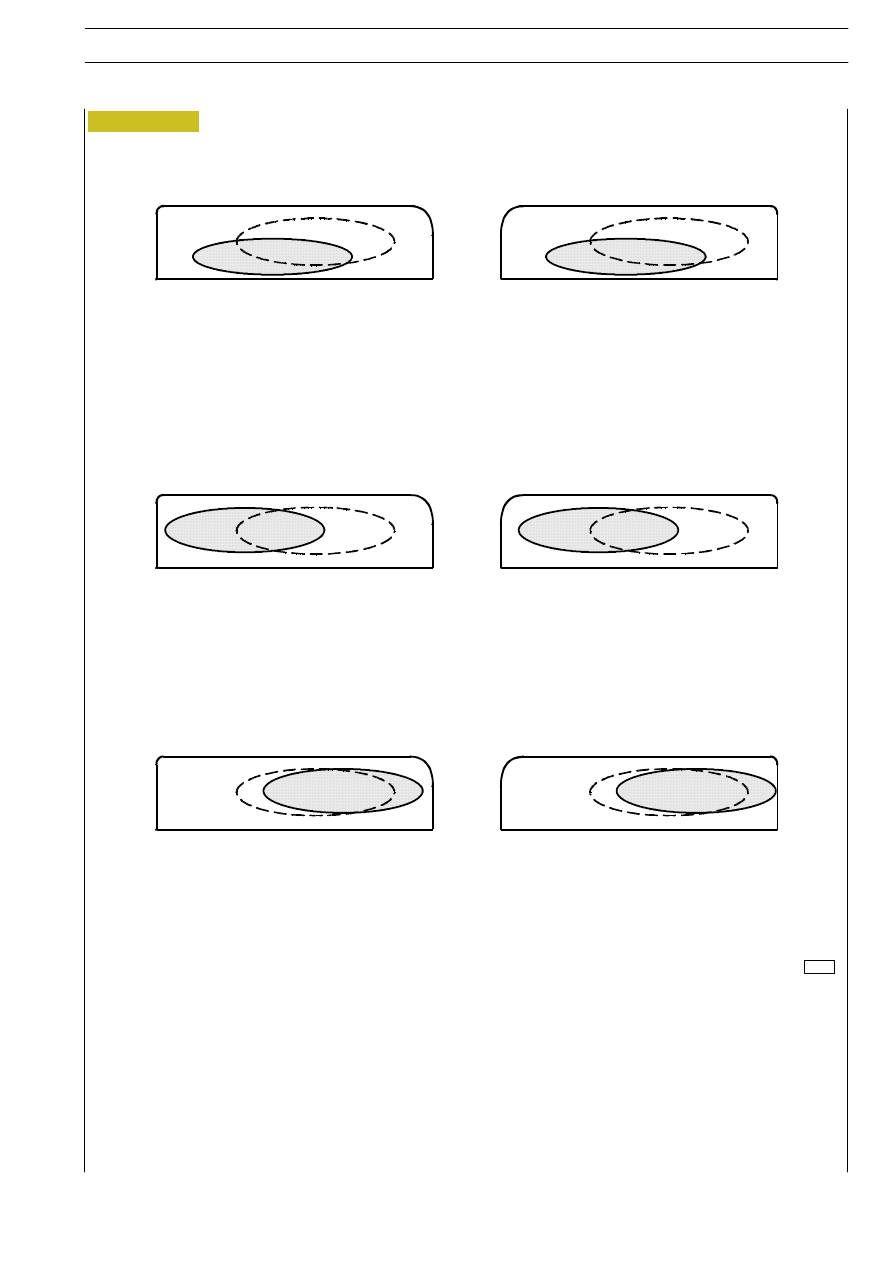

CORREZIONI CONTATTI COPPIE CONICHE (DOPO MONTAGGIO)

Figura 83

CONDIZIONE “D”

60677

CRESTA

CRESTA

TALLONE

PUNTA

TALLONE

TALLONE

PUNTA

TALLONE

TALLONE

PUNTA

TALLONE

BASSOFONDO

BASSOFONDO

BASSOFONDO

BASSOFONDO

BASSOFONDO

BASSOFONDO

—TIRO — RILASCIO

: CONTATTI TROPPO SUL BASSOFONDO

— TIRO

: CONTATTO TROPPO AL TALLONE

— RILASCIO

: CONTATTO TROPPO ALLA PUNTA

— AZIONI CORRETTIVE

: AGGIUNGERE SPESSORI E DIMINUIRE IL GIOCO AL MINIMO

CONDIZIONE “E”

—TIRO

: CONTATTO TROPPO AL TALLONE

— RILASCIO

: CONTATTO TROPPO ALLA PUNTA

— AZIONI CORRETTIVE

: DIMINUIRE IL GIOCO

CONDIZIONE “F”

—TIRO

: CONTATTO TROPPO ALLA PUNTA

—RILASCIO

: CONTATTO TROPPO AL TALLONE

— AZIONI CORRETTIVE

: AUMENTARE IL GIOCO

CRESTA

CRESTA

CRESTA

CRESTA
