COMANDO ESTERNO CAMBIO DI VELOCITÀ

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Le prese di forza sono gruppi, applicabili sui
veicoli, a richiesta

NOTA

PRESE DI FORZA

247

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Prese di forza

Pagina

PRESE DI FORZA TIPO ZF

249

. . . . . . . . . . . . . . . . .

PRESE DI FORZA HIDROCAR

269

. . . . . . . . . . . . . .

248

PRESE DI FORZA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

PRESE DI FORZA

249

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

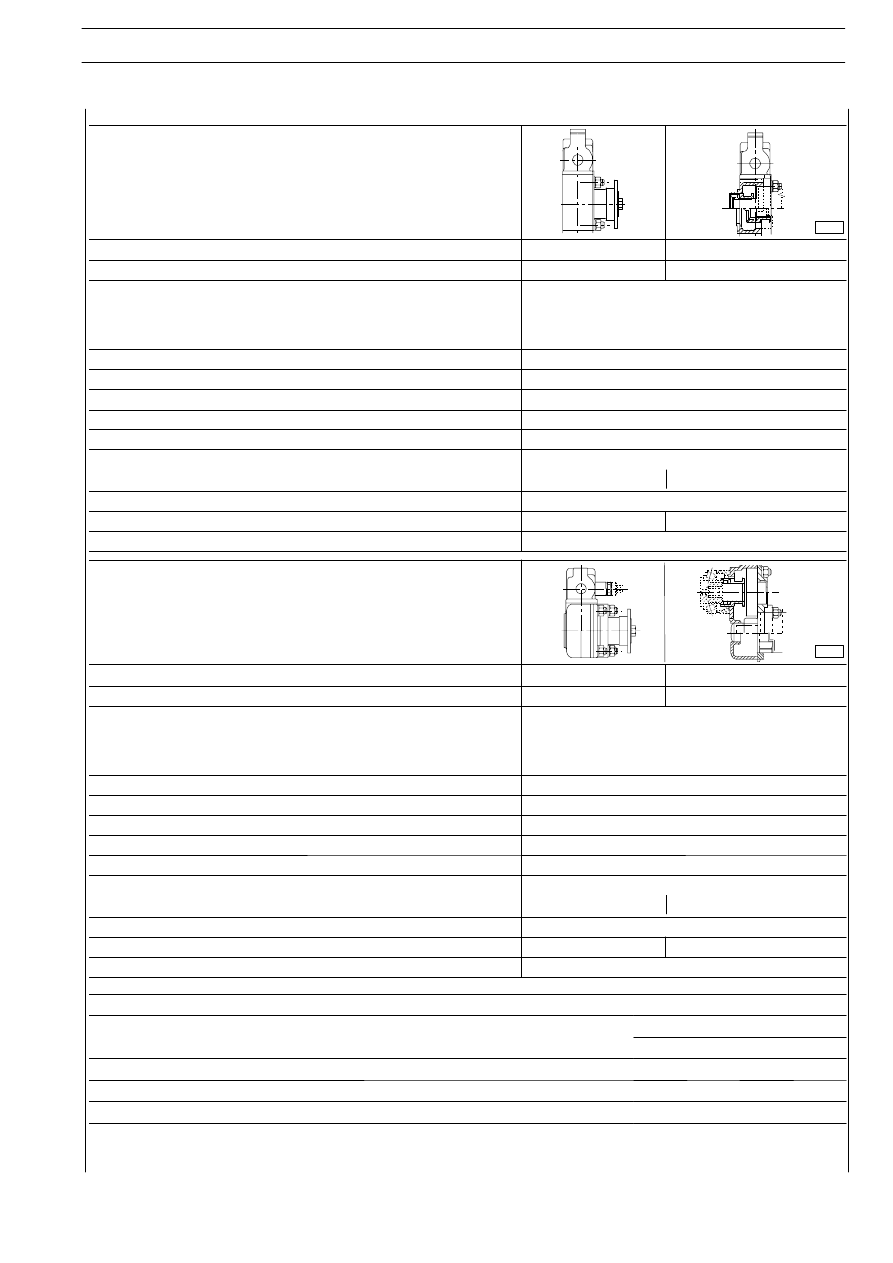

PRESE DI FORZA TIPO ZF
CARATTERISTICHE E DATI

PRESE DI FORZA ZF

Per cambi di velocità ZF 9 S 109

79004

TIPO

N71

/Ib—x

N71

/IC

N

° di ordinazione

42116212

42116213

Rapporto n

° giri uscita PTO/n° giri motore:

- normale
- surmoltiplicato
- ridotto

0,72

—
—

Rapporto n

° giri uscita PTO/n° giri ingresso P.T.O.

1

Coppia nominale all’uscita PTO a 1500 giri/min

Nm

500

Durata prevista alla coppia nominale e a 1500 giri/minuti in uscita ore

500

Coppia prelevabile sul cambio

Nm

1000

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore

p

(

)

con flangia

con attacco pompa

Comando

pneumatico

Peso applicato sul baricentro

N

70

45

Applicazione

sulla parte posteriore del cambio di velocità

PRESE DI FORZA

79005

TIPO ZF

N71

/2b—x

N71

/2c—x

N

° di ordinazione

42116214

42116215

Rapporto n

° giri uscita PTO/n° giri motore:

- normale
- surmoltiplicato
- ridotto

0,95

—
—

Rapporto n

° giri uscita PTO/n° giri ingresso P.T.O.

1,318

Coppia nominale all’uscita PTO a 1500 giri/min

Nm

300

Durata prevista alla coppia nominale e a 1500 giri/minuti in uscita ore

500

Coppia prelevabile sul cambio

Nm

1000

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore

p

(

)

con flangia

con attacco pompa

Comando

pneumatico

Peso applicato sul baricentro

N

110

90

Applicazione

sulla parte posteriore del cambio di velocità

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

PARTICOLARE

Nm

kgm

Prigionieri M12 per fissaggio presa di forza*

20

2

Dadi M12 per prigionieri fissaggio presa di forza o pompa olio

79

7,9

Vite fissaggio flangia

50

5

*

Applicare sulla filettatura che si avvita sulla scatola cambio di velocità, sigillante TEROSONFLUID 307
