Iveco Stralis AT/AD. Manuale - parte 128

70913

70912

78320

70915

Figura 104

Figura 105

Figura 106

Figura 107

Figura 108

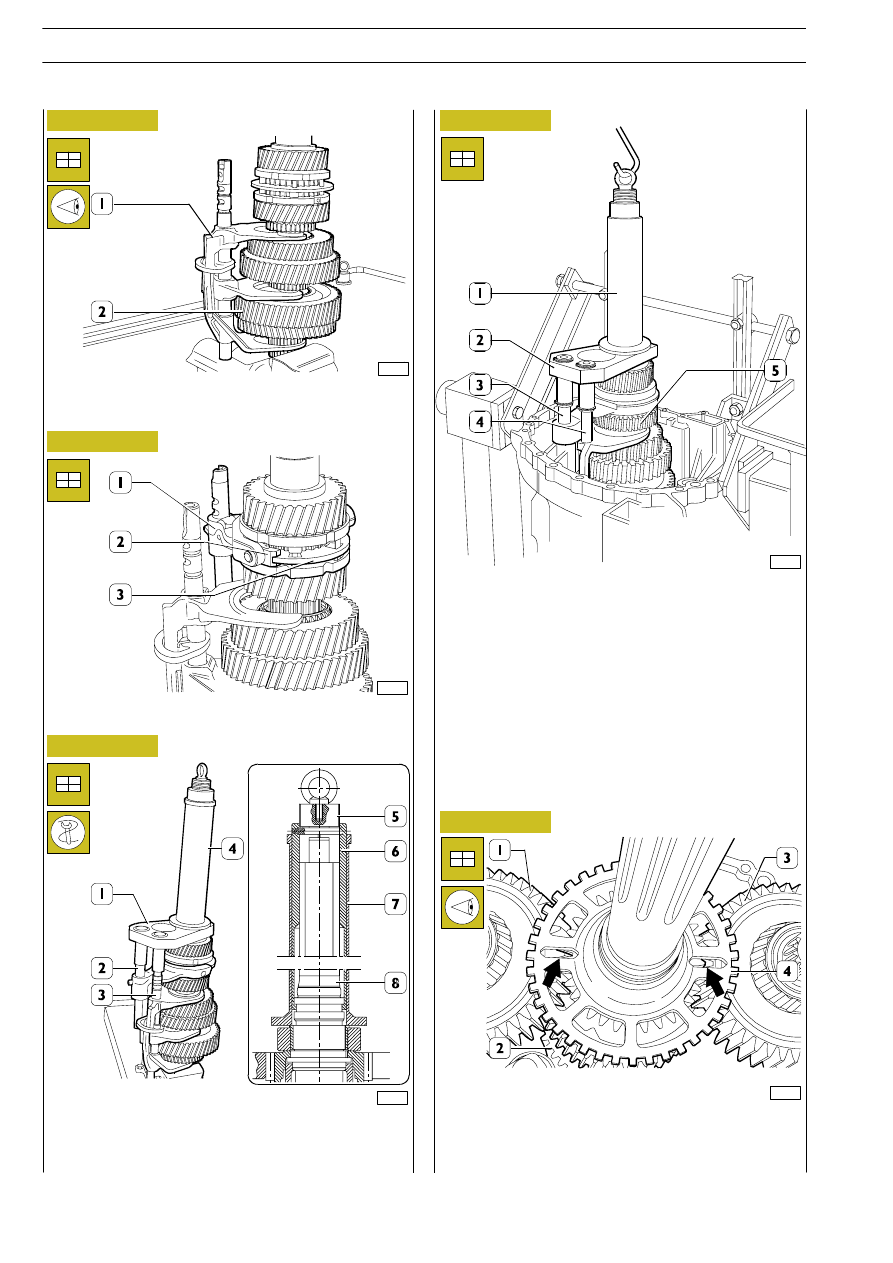

Montare il gruppo forcelle (1) sull’albero primario (2) verifi-
cando che le forcelle si posizionino correttamente sui rispettivi
manicotti d’innesto.

Montare la forcella (1) innesto splitter posizionando i tasselli
(2) sull’anello dentato (3) d’innesto.

Montare sull’albero entrata moto (8) e sulle aste (2 e 3) l’at-
trezzo 99360527 (1). Montare sull’albero entrata moto (8) i
particolari (5—6 —7) dell’attrezzo 99360526 (4).

Agganciare l’attrezzo 99360526 (1) al sollevatore e montare
il complessivo albero primario (5) nella scatola cambio verifi-
cando che l’albero (5) e le aste (3 e 4) si inseriscano corretta-
mente nelle sedi.

Smontare gli attrezzi 99360526 (1) e 99360527 (2).

Montare gli alberi secondari (1 e 3) in modo che accoppiandoli
all’albero primario (2) i segni stampigliati sui medesimi risultino
allineati. Per il riscontro utilizzare le asole (

→) della ruota foni-

ca (4).

70911

192

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

78305

70917

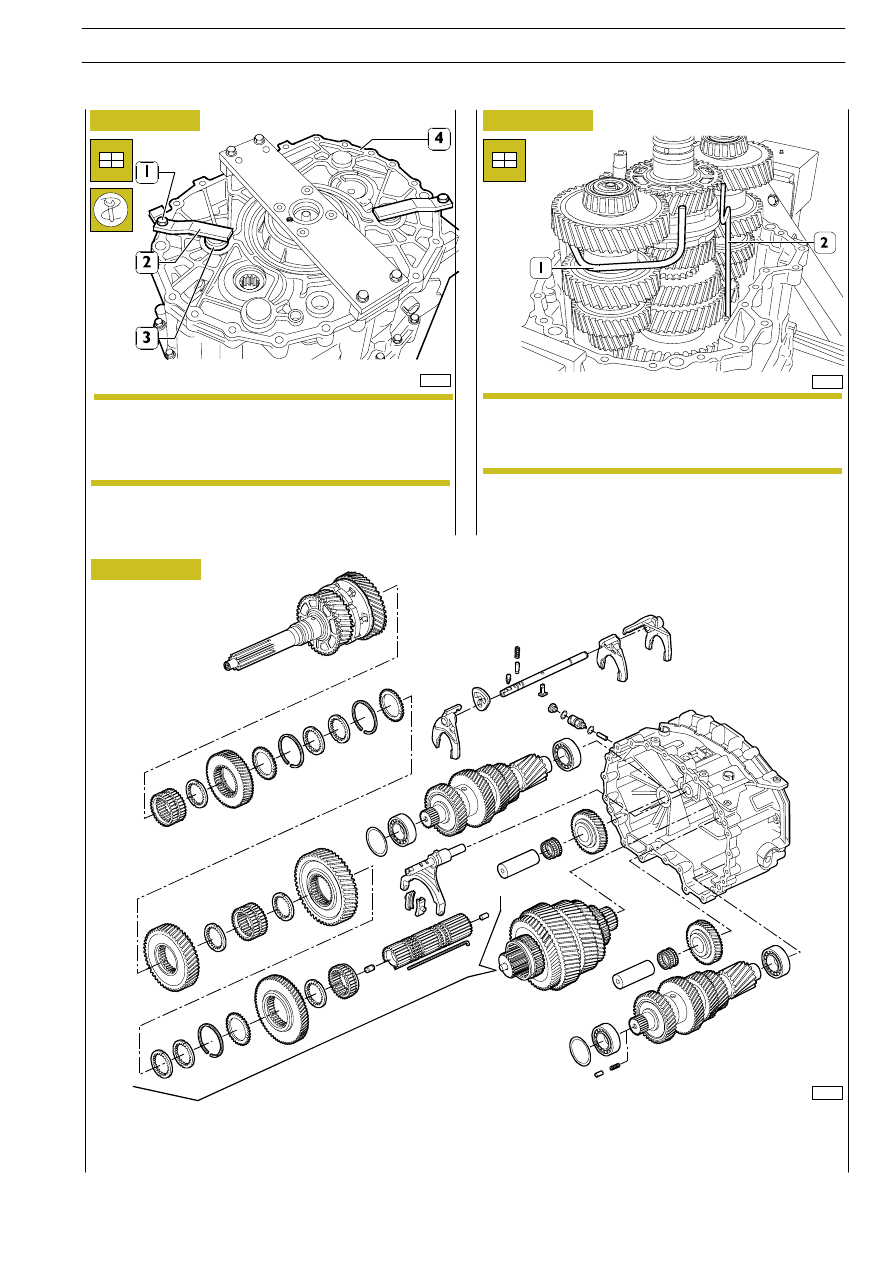

Figura 109

Figura 110

Introdurre nella scatola centrale (4) e negli ingranaggi RM (1,
Figura 104) i perni (3) vincolandoli alla scatola (4) con le staf-
fette (2) della piastra 99370153 e le viti (1).

Montare le tubazioni olio (1 e 2).

PARTICOLARI COMPONENTI LA SCATOLA CENTRALE

* Solo per il cambio di velocità 16 AS 2601

Senza marce inserite, gli alberi devono girare libera-
mente, diversamente l’allineamento dei segni (ve-
dere Figura 108) non è corretto.

70916

Figura 111

Per eseguire le sottoindicate operazioni il cambio di
velocità deve essere posizionato come rappresen-
tato in Figura 110, questo per evitare la possibile ca-
duta degli ingranaggi R.M.

*

*

*

*

*

NOTA

NOTA

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

193

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

70918

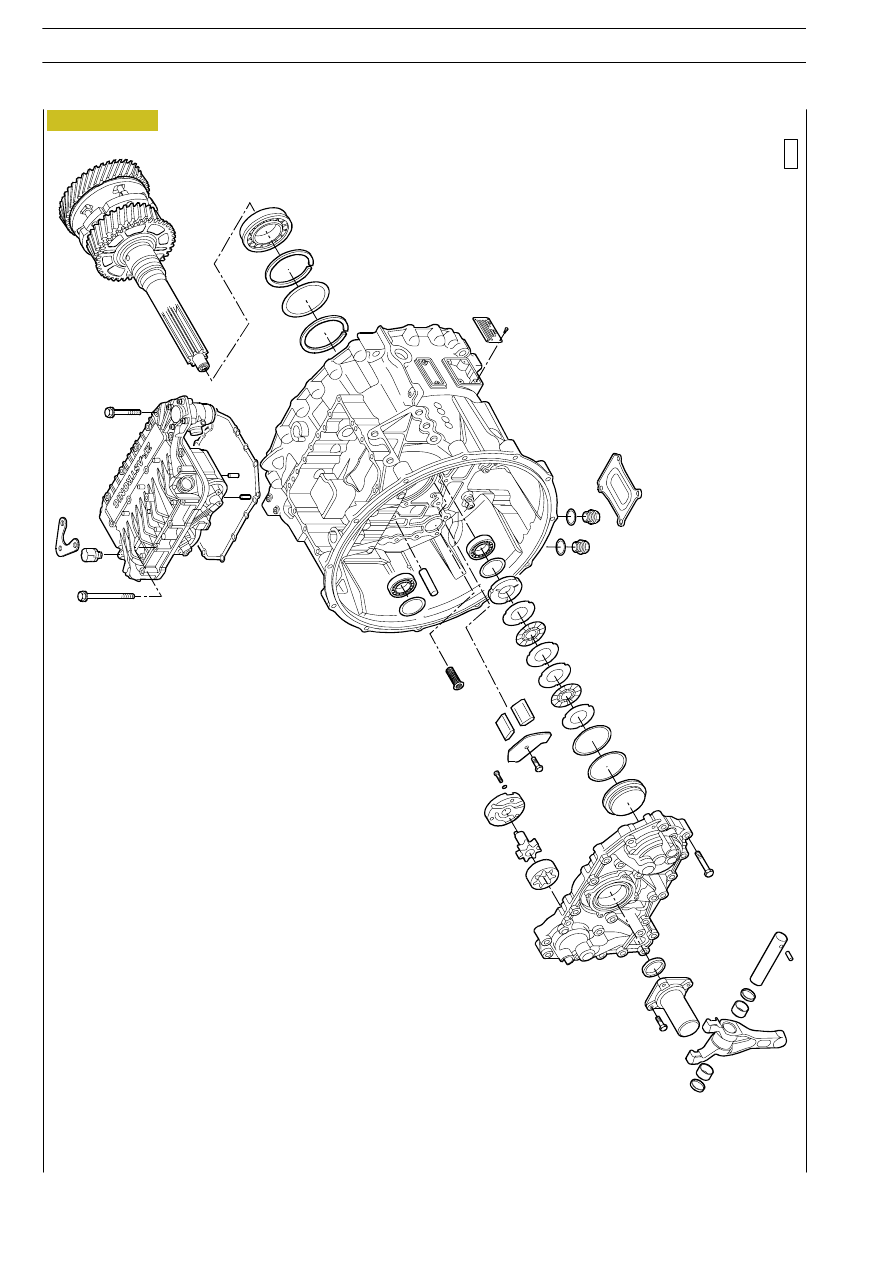

Figura 112

P

A

RTI

C

O

LA

RI

C

O

MP

O

N

EN

TI

LA

SC

A

T

O

L

A

A

N

T

ERI

O

RE

194

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

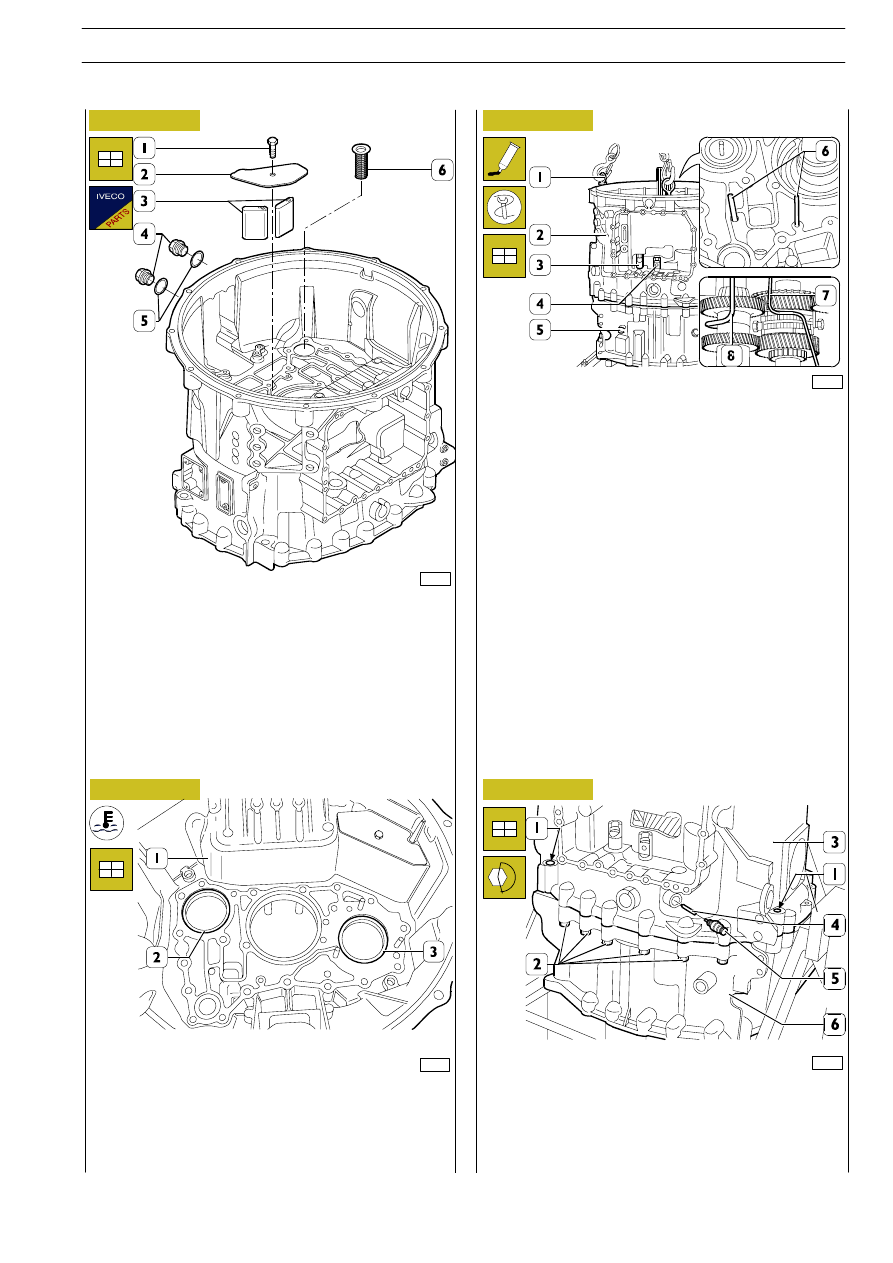

Montaggio scatola anteriore

70819

70920

70921

78304

Figura 113

Figura 114

Figura 115

Figura 116

Rimuovere la vite (1), sollevare il coperchio (2), smontare gli
sfiati (3) e pulirli o sostituirli.

Rimontare quindi i particolari.

Pulire accuratamente il filtro olio (6) e rimontarlo in sede.

In caso di smontaggio dei tappi (4) occorre rimontarli con nuo-
ve guarnizioni (5).

Scaldare a 90

°C la scatola anteriore (1) in corrispondenza del-

le sedi per anelli esterni (2 e 3) cuscinetti a rulli conici e monta-
re questi ultimi.

Applicare sulla superficie di attacco della scatola centrale (5)
sigillante IVECO 1905685.

Applicare alla scatola anteriore (2), le golfare 99368811 (1).

Con funi e paranco, sollevare la scatola (2) e posizionarla coas-
sialmente alla scatola centrale (5).

Inserire i tondini (6) di diametro idoneo, nelle sedi della scatola
anteriore (2) delle tubazioni olio (7 e 8) e anche in queste ulti-
me.

Abbassare la scatola (2) controllando che le aste (3 e 4) e le
tubazioni olio (7 e 8) si inseriscano correttamente in sede.

Rimuovere le golfare (1) e i tondini di guida (6).

Avvitare le viti (2) di fissaggio scatola anteriore (3) alla scatola
centrale (6). Inserire le spine di centraggio (1) e chiudere le viti
(2) alla coppia prescritta.

Montare il puntalino (4) e il sensore giri (5) serrandolo alla
coppia prescritta.

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

195

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333
Print 603.93.333
