Iveco Stralis AT/AD. Manuale - parte 47

Revi — Ottobre 2005

148

MOTORE F3A

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

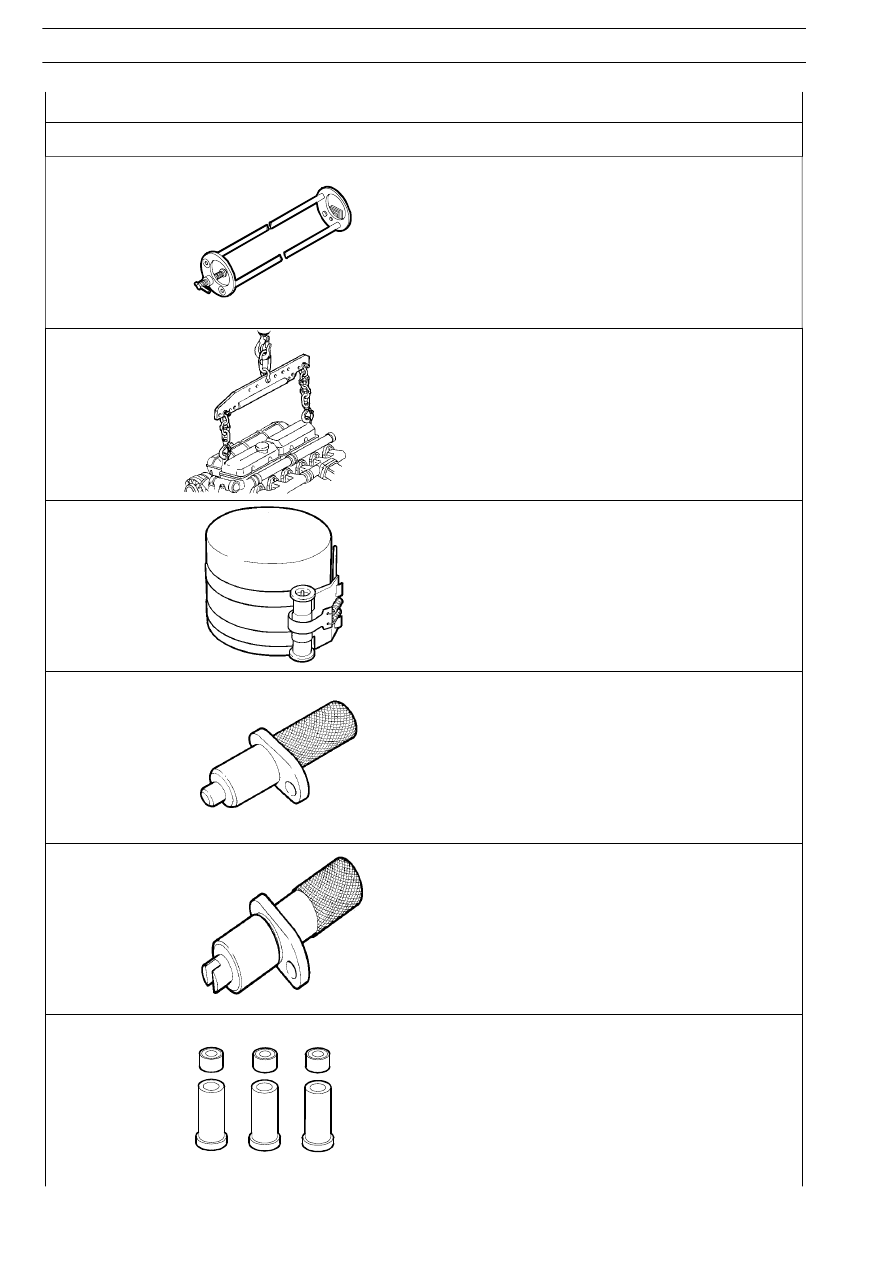

99360553

Attrezzo per assemblare ed installare albero bilancieri

99360585

Bilancino per stacco e riattacco motore

99360605

Fascia per introduzione stantuffo nella canna cilindro
(60—125 mm)

99360612

Attrezzo per posizionamento P.M.S. motore

99360613

Attrezzo per fasatura disco fonico su albero distribuzione

99360703

Attrezzo per ritegno canne cilindri

Revi — Ottobre 2005

MOTORE F3A

149

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

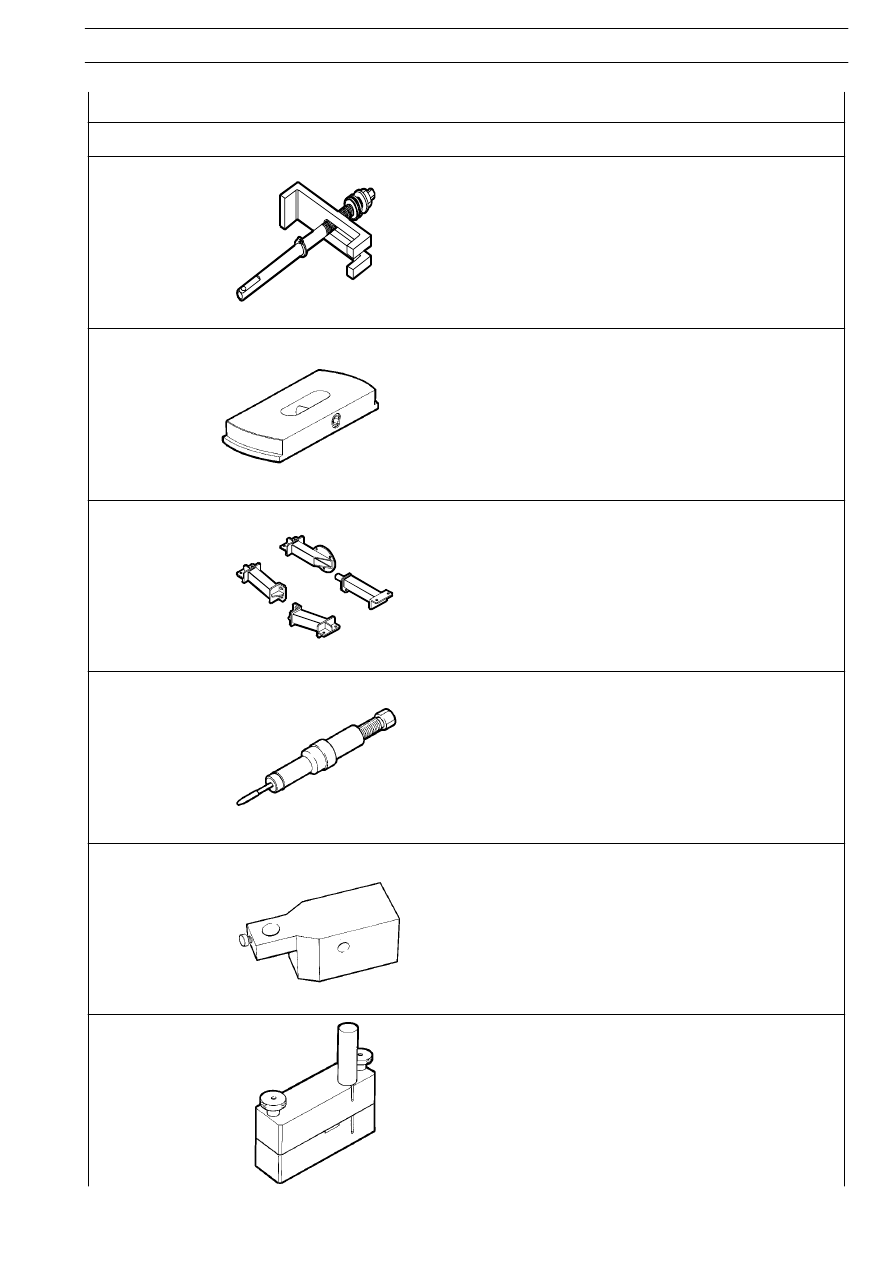

99360706

Attrezzo per estrazione canne cilindri
(usare con anelli specifici)

99360726

Anello (125 mm) (usare con 99360706)

99361036

Staffe fissaggio motore al cavalletto rotativo 99322230

99365056

Attrezzo per ricalcatura astuccio porta iniettore

99370415

Base portacomparatore per rilievo sporgenza canne cilindri
(usare con 99395603)

99378100

Attrezzo per stampigliare targhette identificazione motore
(usare con punzoni specifici)

Revi — Ottobre 2005

150

MOTORE F3A

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

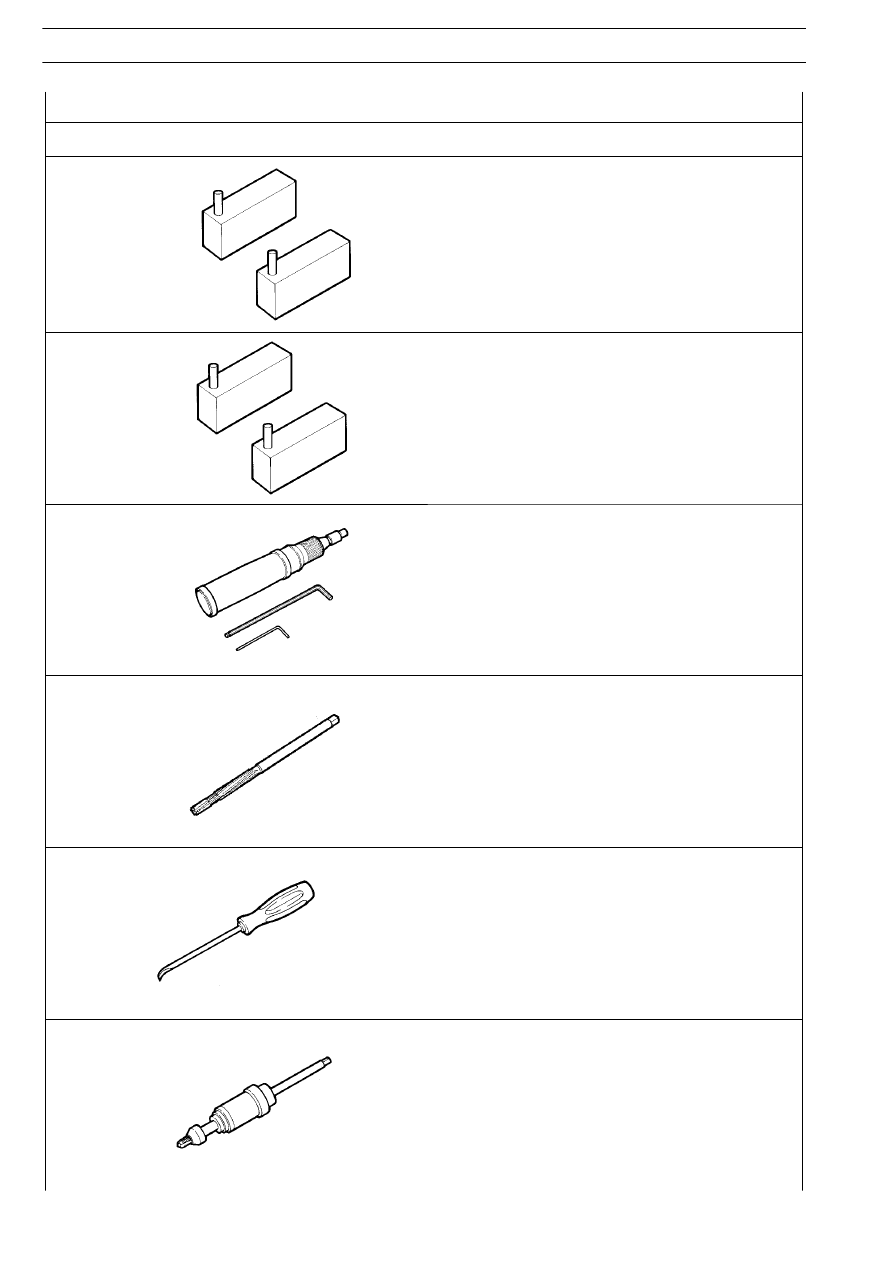

99378102

Punzoni (B) per stampigliare targhette identificazione motore
(usare con 99378100)

99378104

Punzoni (D) per stampigliare targhette identificazione motore
(usare con 99378100)

99389834

Cacciavite dinamometrico per taratura dado ritegno connettori
elettrovalvola iniettori

99390311

Lisciatoio per guida valvole

99390772

Attrezzo per asportare residui astuccio porta iniettore

99390804

Attrezzo per filettare astucci porta iniettori da estrarre
(usare con 99390805)

Revi — Ottobre 2005

MOTORE F3A

151

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

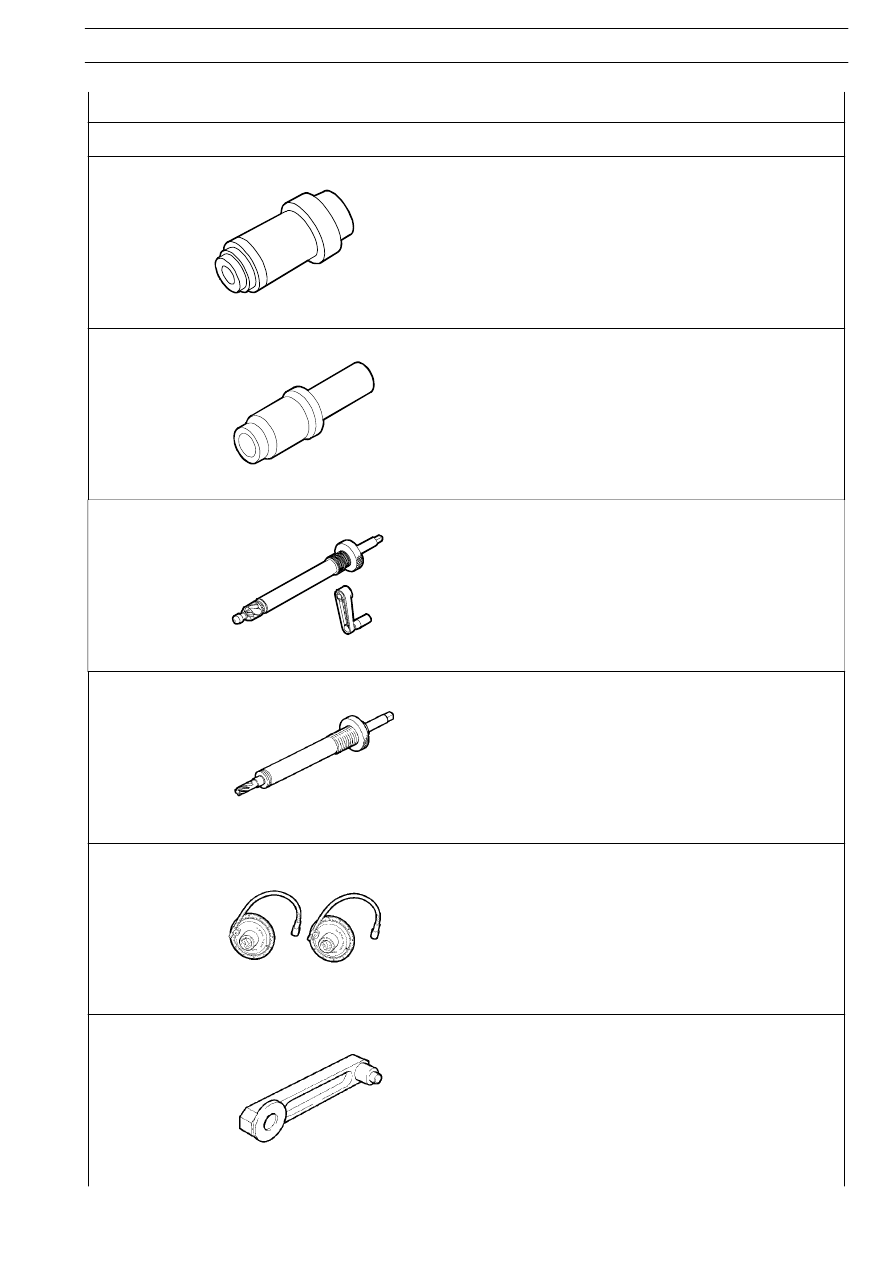

99390805

Boccola di guida (usare con 99390804)

99394015

Boccola di guida (usare con 99394041 o 99394043)

99394041

Fresa per ripassatura sede appoggio iniettore
(usare con 99394015)

99394043

Alesatore per ripassatura parte inferiore astucci porta iniettore
(usare con 99394015)

99395216

Coppia di misuratori per il serraggio angolare con attacco
quadro da 1/2” e da 3/4”

99395218

Calibro per determinazione interasse fra albero distribuzione
e ingranaggio di rinvio
